Реле протока воды: устройство, принцип работы + инструктаж по подключению

1 Общая информация о реле протока воды

Это объясняется тем, что устройство любого погружного глубинного насоса требует постоянного охлаждения силового агрегата рабочей средой, а в случае поверхностных устройств – перекачиваемой жидкостью. Причем для глубинного образца этот параметр чрезвычайно важен, так как он по сути состоит из большого количества деталей, что постоянно взаимодействуют друг с другом.

Например, центробежный глубинный насос после включения запускает в работу несколько ступеней рабочих колес, что вращаются одновременно. Запускать их без жидкости – значит просто изнашивать устройство без причины. Аналогичным образом дела обстоят с поверхностными моделями.

1.1
Зачем использовать реле протока?

Сухой ход погружного насоса возможен в следующих ситуациях:

• Когда агрегат неправильно подобран – его производительность превышает дебит скважины, и динамический уровень воды скважины опускается ниже глубины его установки;
• Если откачка выполняется из небольшого иссекаемого источника без стороннего присмотра;
• Для поверхностных насосов холостая работа возможна вследствие внутреннего засорения рукава, либо его механических повреждений, которые вызывают потерю герметичности шланга, что встречается достаточно часто;
• Для циркуляционного насоса работа «на сухую» вероятна в момент низкого давления подачи воды в трубопровод, к которому он подключен.

Как бы там ни было, осуществлять постоянный контроль, постоянно присутствуя при работе насоса, не всегда представляется возможным, поэтому необходимо позаботится о дополнительных механизмах, которые будут контролировать наличие потока воды, и выполнять включение и выключение насоса, когда это необходимо.

Именно таким устройством является реле протока воды, оно же «датчик протока ». Реле протока нет необходимости устанавливать в следующих случаях:

• Если забор воды выполняется маломощным насосом с высокодебитной скважины;
• Если вы постоянно присутствуете при работе насоса, и можете собственноручно выключить его, когда уровень воды опустится ниже допустимой нормы.

Во всех же остальных случаях требуется установка реле протока воды, так как оно не только продлевает срок эксплуатации насоса, но и значительно повышает удобство его эксплуатации. Как минимум, автоматизируя его работу в плане защиты от возможных неполадок.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению

Также важно уточнить, из каких материалов сделано изделие

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления — гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

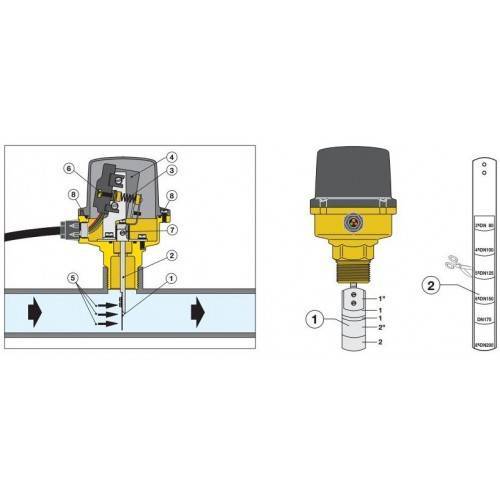

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

входной, выходной патрубок;
пружины, имеющие разную степень сжатия;
клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

1. При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

1. В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Область применения

Приборы применяются в разных сферах промышленности:

1. Отведение и снабжение водой. Обеспечивают стабильную работу, защиту насоса и двигателя, контролируют поступление жидкости.
2. Реализация кондиционирования, отопления, охлаждения. Для регулирования подводимой и отводимой воды, хладагента и других жидкостей.
3. Нефтеперерабатывающая сфера. Применяются на этапах производства для слежения за потоком, транспортировкой нефтепродуктов, нефти, газа.
4. Химическая отрасль. Для контроля потока агрессивных, опасных жидкостей и растворов.
5. Металлургическая промышленность. Для контроля подвода, отвода жидкостей.
6. Пищевая промышленность. Для контроля поступающих транспортирующих производственных растворов жидкостей, а также для оснащения необходимого оборудования.

Применение в быту

Приборы применяются для газовых котлов, насосов.

В некоторых домах устанавливают автономные системы водоснабжения. Это решение принимается при небольшом напоре воды или при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и стабильный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некоторые бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно совместить с автополивом участка, при котором будет регулироваться разовый расход. Для достижения такой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

Как монтируют и настраивают датчик протока воды?

Нередко реле протока уже входит в состав оборудования, но иногда возникает необходимость в установке отдельного прибора. Его монтируют на горизонтальных участках водопровода. Необходимо тщательно следить за тем, чтобы ось клапана располагалась строго вертикально.

Установка реле протока воды

К водопроводу устройство монтируют, используя резьбовую муфту. Как правило, для него предназначается специальное гнездо. Если отверстие не предусмотрено, то его создают. На участке устанавливают латунный тройник, к которому можно дополнительно подключить еще один важнейший прибор — реле давления. Резьбу уплотняют ФУМ-лентой либо льном, Дополнительно соединение советуют обрабатывать герметиком.

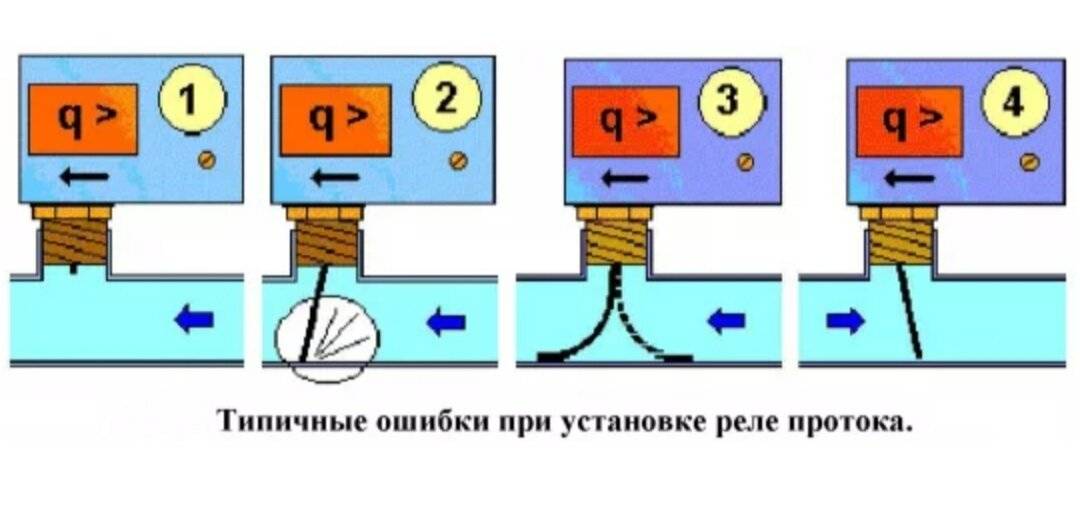

При монтаже реле протока ориентируются на стрелку, которая изображена на корпусе прибора. Это направление, указывающее на поток жидкости, должно совпадать с реальным. Если жидкость в системе не отличается качеством, то необходимо еще одно дополнение — фильтры для очистки воды. Их устанавливают до датчика протока. Минимальное расстояние между реле протока и трубопроводом составляет 55 мм.

Последняя операция на завершающей стадии монтажа — присоединение прибора к электросети. Операция состоит из нескольких простых этапов:

• к концам контактов подсоединяют проводники;
• к самому датчику (к винту) — провод заземления;
• затем устройство подключают к насосу, в этом случае самая важная задача — присоединение друг к другу жил одинакового цвета.

После завершения этого этапа работу реле проверяют. Если показатели манометра изменяются, а насос останавливается, когда пройдено граничное значение, то можно считать, что задача выполнена.

Регулировка прибора

Для настройки на устройстве предусмотрены специальные болты. Их затягивание или ослабление дает возможность изменить (увеличить, уменьшить) силу сжатия пружин. С помощью этой операции можно установить необходимый уровень давления, при достижении которого прибор будет включать либо отключать насосное оборудование.

Как правило, датчики не требуют дополнительных действий от владельцев: они уже идеально отрегулированы на заводе. Однако в исключительных случаях такая процедура все же может потребоваться. Настройка происходит так:

1. Сначала из системы сливают жидкость до тех пор, пока давление не упадет до нулевого значения. Затем насосную установку снова включают, но воду запускают медленно.
2. Ждут, пока датчик не отключит насос. В этот же момент запоминают показатели давления. Потом снова начинают сливать жидкость до тех пор, пока не запустится насос. И эти показатели напора тоже запоминают.
3. После этого датчик открывают и с помощью регулировочных болтов по очереди настраивают границы максимального и минимального давления, изменяя силу сжатия пружин. Для большой детали устанавливают минимальный уровень сжатия, для маленькой — максимальный.

После завершения регулировки работу оборудования снова проверяют. Сначала трубопровод заполняют водой, потом ее сливают. Если значения требуют корректировки, то настройку повторяют. При эксплуатации оборудования проверку датчиков протока воды проводят ежегодно. Если необходимо, то параметры изменяют.

Монтаж реле на насос или станцию

Если требуется установка прибора, работы можно выполнить самостоятельно, особенно, если приходится отлучаться и нет возможности постоянно контролировать работу насосного оборудования.

Когда не нужно ставить реле:

• если вода качается из скважины с большим объемом, то есть запасы жидкости не ограничены, а мощность насоса минимальная;
• есть возможность выключения установки при снижении уровня воды.

Правила монтажа оборудования:

Важно следить за мембраной – деталь должна принять вертикальное положение.
Монтаж производится к участку сливного трубопровода резьбовыми муфтами. Для этого есть специальное гнездо.
Перед началом работы резьба уплотняется льняной или другой сантехнической нитью

Намотка нити к торцу по часовой стрелке повысит надежность крепления, фиксации.
Заводские датчики снабжены стрелкой, нарисованной на корпусе – это направление потока, которое должно совпадать при установке.
При обустройстве реле в трубопроводах подачи воды с частицами грязи, сначала устанавливаются фильтры очистки

Монтировать их лучше рядом с датчиком, чтобы продлить срок службы прибора.

Намотка нити к торцу по часовой стрелке повысит надежность крепления, фиксации.
Заводские датчики снабжены стрелкой, нарисованной на корпусе – это направление потока, которое должно совпадать при установке.
При обустройстве реле в трубопроводах подачи воды с частицами грязи, сначала устанавливаются фильтры очистки. Монтировать их лучше рядом с датчиком, чтобы продлить срок службы прибора.

Тестирование установленного прибора проводится с подключением к сети питания:

• свободные концы контактов соединяются с жилой провода;
• к винту монтируется заземление;
• аппарат подключается посредством соединения устройства проводом (следите за цветом соответствующих жил);
• проверяется работоспособность системы.

Самостоятельная регулировка датчика движения воды

Заводской прибор дополнен болтами, затягивая или ослабляя которые можно увеличивать/снижать сжатие пружины. Болты потребуются, если нужно установить датчик на определенный уровень давления, при котором осуществляется срабатывание механизма.

Алгоритм действий:

• слить жидкость из системы;
• дождаться, чтобы отметка давления приняла нулевое значение;
• запустить работу насосной установки;
• запускать воду обратно в самом медленном режиме;
• запомнить показатель давления потока при отключении реле насоса;
• снова слить жидкость, фиксируя показатели начала работы системы.

Теперь нужно открыть реле, болтом отрегулировать уровень сжатия большей пружины – это будет срабатывание прибора при запуске насоса. Регулировка производится с учетом того, что сильное сжатие увеличит степень давления, а слабое – снизит. Затем регулируется сила сжатия меньшей пружины – тут устанавливается граница максимального уровня давления, при достижении которого реле автоматически отключит работу насоса.

Как только регулировка закончена, систему запустить, оценить итог работ при наполнении трубопровода и сливе потока. Если нужны изменения регулировки, процедуру повторить. Проверка функциональности и настройка рабочих параметров – ежегодная процедура, продляющая срок работы прибора.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Реле торговой марки Grundfos оснащено высоким классом защиты, позволяющим ему стойко выносить практически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

Штуцерные устройства

Наиболее распространенными устройствами для насосов считаются штуцерные модификации, которые производятся с одной камерой. Пластины у них, как правило, располагаются в горизонтальном положении. Некоторые модификации оснащаются двумя клапанами. И параметр предельного давления у них равняется примерно 5 Па. Системы защиты довольно часто используются класса Р58. При этом проводимость зависит от размеров штуцера. Некоторые модификации способны похвастаться высокой скоростью откачки. Соединения у них довольно часто встречаются резьбового типа. Также на рынке представлены датчики на зажимах, которые не пользуются большой популярностью.

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата – IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Значительный сегмент датчиков протока воды для котла поставляется в комплекте с отопительным оборудованием, поэтому потребность в их монтаже возникает лишь в случае поломки, кода приходится задумываться о соразмерной замене. Редкий случай, когда запланирована отдельная установка прибора – нужда в увеличении напора подаваемой в систему жидкости. Подобная ситуация имеет место, если центральное водоснабжение характеризуется низким давлением, едва дотягивающим до потребностей котла. Чтобы газовый прибор был способен обеспечить должное качество горячего водоснабжения, он должен иметь дело с хорошим напором.

Для решения этой проблемы монтируют дополнительный циркуляционный насос и оснащают его датчиком протока воды (внедрение компонентов в систему должно производиться именно в этом порядке). С началом поступления воды прибор активизирует работу насоса, что приводит к увеличению давления.

Самодельные модели изготавливают из камеры, которая будет использоваться вместе с тремя установленными горизонтально пластинами

Важно, чтобы последние не контактировали между собой и не касались колбы

Для простейших модификаций достаточно внедрения одного поплавка. Штуцер следует монтировать в тандеме с двумя переходниками, максимально допустимое давление клапана – 5 Па.

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в день пользоваться благами цивилизации, то должны приложить все усилия, чтобы правильно наладить .

Решение указанной проблемы включает широкий спектр работ, главная из них – монтаж дополнительной оснастки, которая поможет четко контролировать возможные сбои в системе и предотвратит выход насоса из строя.

Наиболее востребованными и полезными в быту оказываются такие вспомогательные приборы, как: термодатчик, а также датчик протока воды. Именно о свойствах и эксплуатационных особенностях последнего устройства пойдет речь в этой статье.

Использование датчиков протока

Датчики протока чаще всего выполняют защитную, информационную или управляющую функции.

Защитная функция связана с обнаружением наличия потока в системах, где его отсутствие может привести к возникновению аварийных ситуаций или поломкам оборудования. Так, например, защищают насосы, т.к. при работе в отсутствии потока воды происходит их перегрев и выход из строя. Так же можно определить отсутствие потока воздуха в системах вентиляции при засорении фильтра, закрытии заслонки или поломках вентилятора. С помощью реле протока можно выявить утечки в системах водоснабжения, определить отсутствие воды в накопительном баке и т.д.

О информационной функции реле протока говорят тогда, когда наличие или отсутствие протока не связано с аварийной ситуацией, но является значимым событием в системе, о котором необходимо знать пользователю. В таких случаях срабатывание датчика используют для включении световой или звуковой индикации, или формирования сообщения на панель оператора.

Управляющую функцию реле протока выполняет, когда по его сигналу включается или отключается другое оборудование. Например, в системах ГВС, когда пользователь открывает кран с горячей водой, газовый котёл должен включить насос и перейти в режим нагрева ГВС. Это происходит как раз при срабатывании датчика протока после открытия крана.

Конструкция и принцип работы

Реле давления для воды – это специальный датчик, который при помощи чувствительных элементов реагирует на перепады напора (Джилекс РДМ-5 (РМ5) Италия, PS-II-15). Прибор имеет верхний (максимальный) и нижний (минимально допустимый) пороги срабатывания, они настраиваются в зависимости от потребностей. При изменении давления в меньшую сторону, контакты реле замыкаются, после чего подключается насос. При повышении – они размыкаются.

Фото – принцип работы

Устройство используется для контроля насоса, насосной станции, скважины, давления котла, гидроаккумулятора и т. д.

Конструктивно реле состоит из следующих частей:

1. Чувствительной мембраны;
2. Гайки;
3. Двух пружин;
4. Рабочих контактов.

Чувствительная мембрана изменяет свое положение в зависимости от давления воды в системе. Она изгибается при его изменении. Противодействие осуществляется при помощи пружины, которая, в свою очередь, контролируется гайкой. Именно от уровня зажатия гайки зависит верхний порог срабатывания насоса или насосной станции: если гайка сильно затянута, то реле потребуется высокий перепад для отключения водоснабжения.

Фото – датчик для котлов

Вторая пружина используется для настройки нижнего порога срабатывания датчика. Например, для установки минимально возможного порога срабатывания гайка регулировки минимального давления затягивается максимально, а дифференциального – минимально.

Фото – конструкция

Для максимально точного контроля системы требуется индивидуально рассчитывать уровень давления. Он зависит от материала трубопровода, напора, диаметра труб. Существуют стандартные данные, которые изначально установлены практически во всех реле:

1. Порог минимального срабатывания варьируется от 1,4 бар до 1,8;
2. Максимального или верхнего включения – до 8 (подбирать исходя из параметров включения системы).

Датчики классифицируются по принципу работы на механические и электронные.

1. Механическое используется в бытовой и промышленной водопроводной системе. Оно отключается за счет изменения положения мембраны. Характеризуется высоким показателем надежности, но не слишком хорошей точностью, поэтому часто дополняется манометром;
2. Электронное реле или автоматическое – это регулятор работы системы водоснабжения, в котором главными чувствительными компонентами определения уровня воды являются электрические контакты. Оно более надежно, поэтому часто применяется в промышленности: на нефтяных предприятиях, химических и т. д.

Реле протока воды своими руками — Портал по безопасности

Бережное отношение к технике, обеспечивающей подачу воды, существенно продлевает ее рабочий ресурс, гарантирует бесперебойную работу системы. Для этого нужен не только своевременный осмотр и надлежащий уход, но и оснащение насосов полным набором устройств защиты. Предупредить вероятность серьезной поломки значительно дешевле, чем ремонтировать или покупать новый агрегат. Согласны?

Установка реле потока воды защитит двигатель и поверхностного, и глубинного насосного оборудования. Ведь чаще всего при перегорании мотора проще купить новый насос, чем его менять. Мы вам расскажем, как работает этот важный защитный прибор, как его выбрать и включить в автономный водопровод.

В статье приведены ценные рекомендации по монтажу устройств защиты насосов от работы в условиях «сухого хода». Разобрана технология настройки под индивидуальные требования. Для лучшего восприятия немалого объема информации прилагаются фотоснимки, схемы, видеообзоры и руководства.

Функциональное назначение реле потока

В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».

Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования.

Негативные последствия касаются как поверхностных, так и глубинных моделей насосов. Сухой ход возникает по разным причинам:

• неправильный выбор производительности насоса;
• неудачный монтаж;
• нарушение целостности водяной трубы;
• низкое давление жидкости и отсутствие контроля над ее уровнем;
• скопившийся мусор в трубе откачивания.

Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.

Насосное оборудование, оснащенное датчиком, обладает множеством преимуществ. Оно дольше служит, реже выходит из строя, более экономно расходует электроэнергию. Также существуют модели реле для котлов

Основное предназначение реле заключается в самостоятельном отключении насосной станции при недостаточной мощности потока жидкости и включении после нормализации показателей.

Выводы и полезное видео по теме

Строение, составляющие и принципы работы:

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

А может вы успешно справились с установкой и настройкой прибора и хотите дать полезные рекомендации другим новичкам? Пишите свои комментарии в блоке ниже, добавляйте фото процесса монтажа или настройки – ваш опыт будет полезен многим домашним мастерам.

Источник статьи: http://sovet-ingenera.com/vodosnab/nasosy/rele-protoka-vody.html
