Для чего нужен выключатель с веревочкой и где его применяют

Что такое пакетный выключатель и для чего он нужен?

Устаревшим аналогом автоматического выключателя считается так называемый пакетник. Ранее данный аппарат часто использовался для распределения электроэнергии, а в частности полного отключения электричества в квартире.

Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально.

В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.

Конструкция

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Принцип действия

Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.

Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.

Назначение

Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).

Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства.

Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом.

Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.

 В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

• Виды релейной защиты
• Как подключить тепловое реле
• Проверка чередования фаз

Устройство и принцип действия проходных выключателей

Проходной выключатель — это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.

Конструкция проходного переключателя

В отличие от обычного коммутатора, имеющего два контакта — подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.

Как сделать проходной выключатель света своими руками

При отсутствии проходного выключателя его можно сделать своими руками из двух обычных — одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:

• вынуть из корпуса двухклавишный выключатель;
• снять один из подвижных контактов;
• демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
• установить ранее снятый подвижный контакт, также развернув его на 180°;
• собрать переключатель и установить клавишу от одноклавишного выключателя.

После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться. Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.

Особенности монтажа

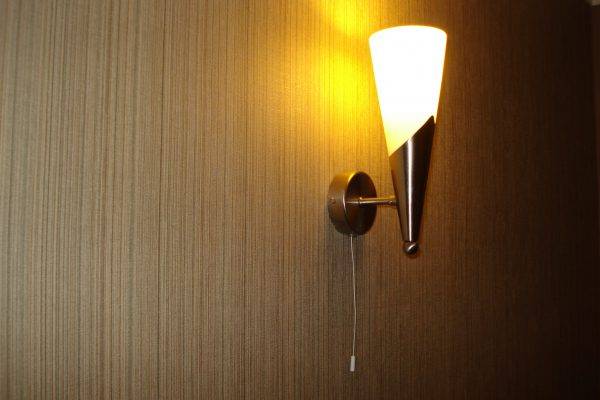

Перед установкой бра стоит определиться с его местом расположения. Лучший вариант установка на уровне 1.5 м от пола. В большинстве случаев это оптимальный уровень. Если проводка для подключения готова, стоит рассмотреть два самых распространенных варианта:

• подключение бра со встроенным выключателем,
• монтаж этих элементов по отдельности.

Встроенный выключатель со шнурком подключается к сети вместе с бра.

Понадобится подсоединить два или три провода, а затем закрепить светильник. Часть провода нужно очистить от защитных слоев и изоляции примерно на 5-7 мм. Голые кончики подключаются к клеммам. Их нужно зафиксировать с помощью специальных болтиков.

Три провода это: фаза, ноль и заземление. Подключаются они, наматываясь или зажимаясь в клеммники прибора. В случае с двумя проводами подключаются они так:

1. Белый или коричневый проводник это фаза, он всегда соединяется с клеммой L.
2. Все оттенки синего провода рабочий ноль, он подключается к клемме N.
3. С заземлением обычно сталкиваться при монтаже не приходится.
4. После подключения проводки корпус закрывается защитными элементами и крепится на стену с помощью самонарезающих болтов.
5. Устанавливается абажур.

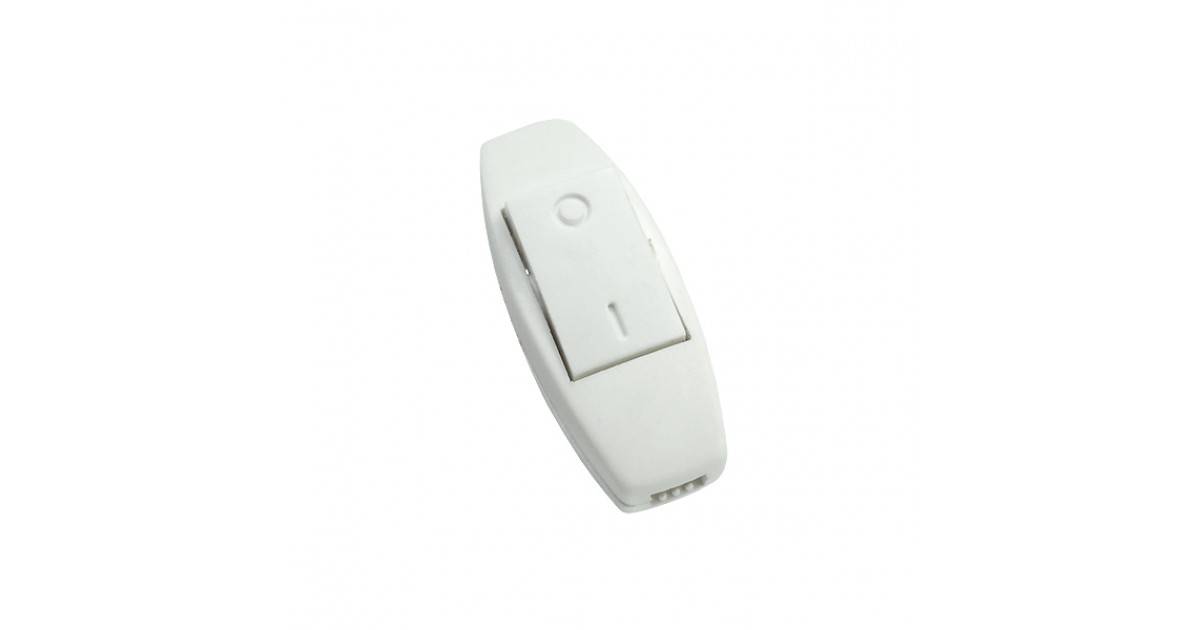

Как подключить бра, если веревочный выключатель отдельно от него?

В случаях, когда бра приобретается отдельно с выключателем, придется сделать скрутку из проводов и соединить их. Выключатель со шнурком имеет два провода и бра тоже имеет два. Коричневый или красный провод от светильника нужно скрутить с проводом выключателя и замотать изолентой или надеть на место соединения клеммник. Второй провод от выключателя соединяем с фазой, а оставшийся от бра с нулем.

Назначение, область применения, место установки

Одноклавишные модели предназначены для включения/выключения одного электрического прибора или одновременного управления несколькими устройствами:

• потолочных или настенных светильников (независимо от количества ламп);
• вентиляторов (вытяжных, приточных, напольных или потолочных);
• водонагревателей (проточных или накопительных);
• приборов наружного освещения;
• декоративной подсветки наружных фасадов зданий.

Выключатели устанавливают в месте, наиболее удобном для последующего использования. Например, изделия для управления освещением в помещениях устанавливают вблизи входных дверей. Раньше такие выключатели монтировали на уровне головы человека среднего роста. По современным эргономическим требованиям их, в основном, монтируют так, чтобы не было необходимости поднимать руку (то есть на высоте 80-100 см от уровня пола).

Принципиальное решение

Все большее число наших соотечественников принимают решение на покупку светильников, крепящихся к стене. Многим приходится решать сложную задачу, не зная, как подключить бра с выключателем шнурком. Данный вариант включения/выключения особо популярен, так как позволяет обходиться без необходимости каждый раз вставлять вилку в розетку и извлекать ее при погашении света. Кроме того, на шнурок можно прикрепить какое-либо украшение, дополняя интерьер приятными симпатичными вещичками.

Некоторые собственники, не пытаясь разобраться как правильно можно подключить светильник с выключателем шнурком, принимают решение на вызов мастера-электрика. Это простое решение, но оно потребует дополнительных финансовых расходов. При этом вполне можно обойтись и без сторонней помощи и установить бра своими руками, соблюдая при этом все установленные правила ПБ и ТБ.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

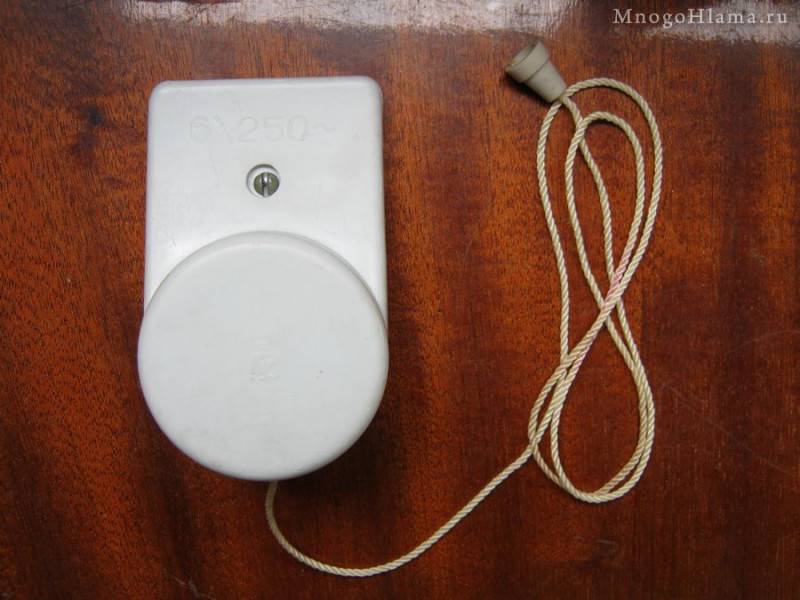

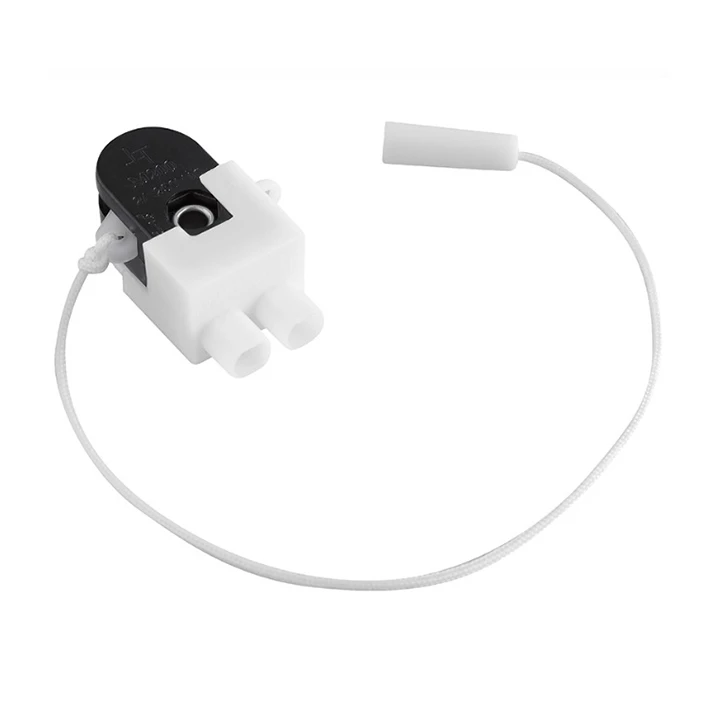

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• чтобы включить свет, надо один раз потянуть за шнур;
• выключить – потянуть второй раз;
• снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек. Сенсорный включатель

Сенсорный включатель.

Возвращение ретро

Потолочный выключатель со шнурком или цепочкой придуман не вчера, этому изобретению сотни лет. В давние времена такой способ управления светом диктовался обстоятельствами эпохи. Технология была такова: хозяин дергал за веревочку, к концу которой был привязан колокольчик, и на его звук сбегалась прислуга, чтобы затушить свечи.

Со временем технология радикально изменилась. Потолочные выключатели со шнурком стали использовать непосредственно для размыкания цепи. Кроме того, шнуровые устройства стали неотъемлемой частью интерьера. Шнурками и цепочками стали оснащать торшеры, настольные лампы, настенные бра. Выключатели этого типа широко распространены в старых интерьерах, выполненных в стилях неоклассицизма, барокко, ампира и рококо.

Однако имеет такой способ управления светом и другой аспект — безопасность. В Великобритании и в настоящее время шнуровые устройства — до сих пор единственный разрешенный способ управления осветительными приборами непосредственно в ванных комнатах. По мнению британских законодателей, только таким образом можно надежно обезопаситься от удара током во влажном помещении.

В 1990-е годы вернулась мода на стиль ретро. В результате снова появился спрос на выключатели со шнурами (их еще называют сонетка-выключателями). В основном такие устройства устанавливают не в качестве единственного способа управления светом, а как дополнительные выключатели.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Варианты подключения бра через выключатель

Переключатель бра можно монтировать по одному из трех вариантов:

• Через настенный элемент (внутренний). Проводка к светильнику тянется в штробах или кабель-каналах. Под выключатель нужно сделать специальное гнездо, в которое сначала ставят стакан, а затем уже и сам электромонтажный элемент. Штробы нужно делать еще до финишной отделки стен. Если ремонт уже выполнен, проводку ведут параллельно плинтусу потом до светильника.
• Прямое подсоединение к электрической сети дома. Так монтируют выключатели для бра с цепочкой или веревкой. В этом случае сам замыкающий и размыкающий механизм находится в светильнике. Устраивают такие приборы посредством крепления к стене специальной пластины, в которую выводятся провода кабеля. Скручивают жилы между собой по цветам или маркировке — L для фазы, N — для нуля, РЕ — заземление.
• Подсоединение при помощи стандартной вилки. В этом случае светильник просто включают в розетку. Для проведения работ нужно просто дотачать кабель бра дополнительным токоповодником с вилкой на конце.

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

https://youtube.com/watch?v=-jspvMhxEk8

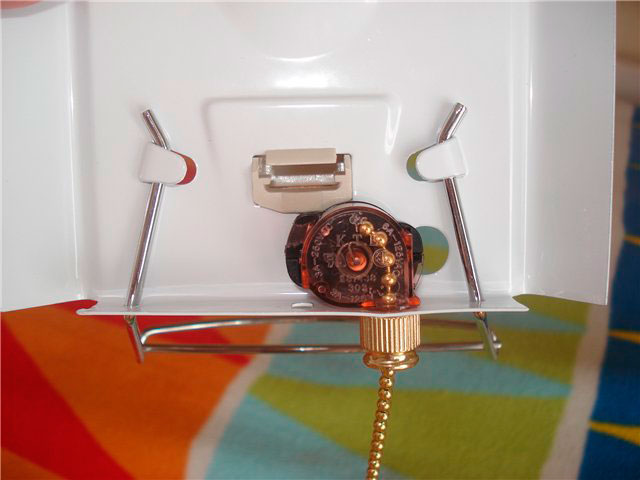

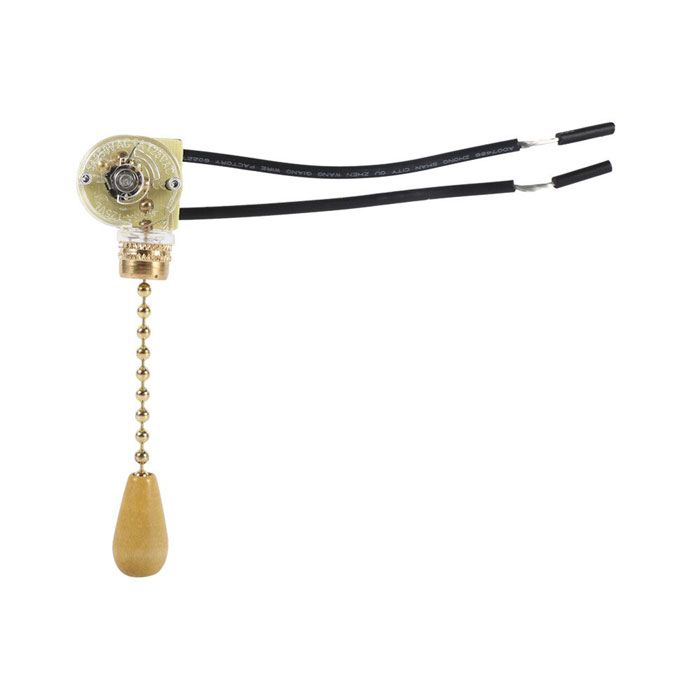

Установка выключателя-цепочки в бра

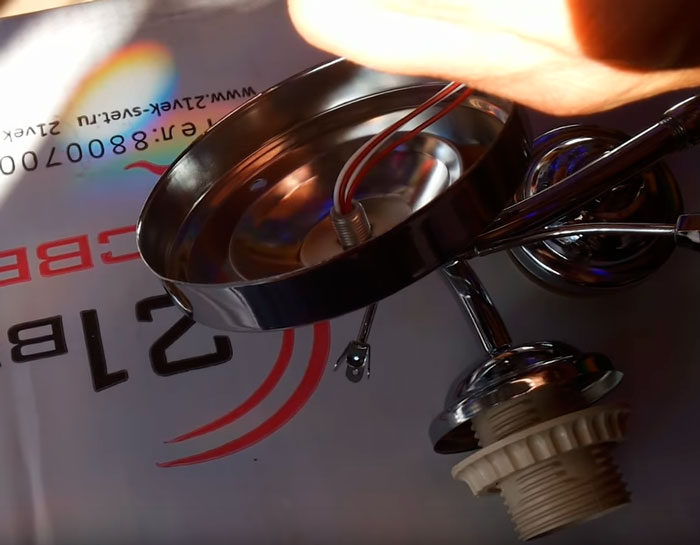

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.
