Ретро проводка в деревянном доме своими руками (фото, видео)

Особенности и отличия в монтаже электропроводки под старину в деревянных домах.

Главные отличия:

Монтаж электропроводки под старину в деревянном доме в отличии от скрытой проводки в доме из пеноблока: в том на каком этапе она монтируется. Если в стандартном варианте монтаж производится до чистовой отделки, то в нашем случае необходимо его производить в самом конце. Ретро проводка сама по себе является элементом чистовой отделки и поэтому должна делаться, чуть-ли не последней.

Также важным моментом, о котором я уже упоминал будет то, что с таким способом открытого монтажа электропроводки лучше не спешить вообще. Если после первоначальной усадки сруба, вы его утепляли конопатя, то следует отложить электромонтаж до следующего года пока сруб опять не усядется.

После монтажа электропроводки под старину в деревянном бревенчатом доме также не стоит проводить конопатку. Сруб при проведении таких работ сильно поднимается, что приведет к вытягиванию провода или вообще его вырвет из механизмов и распределительных коробок.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

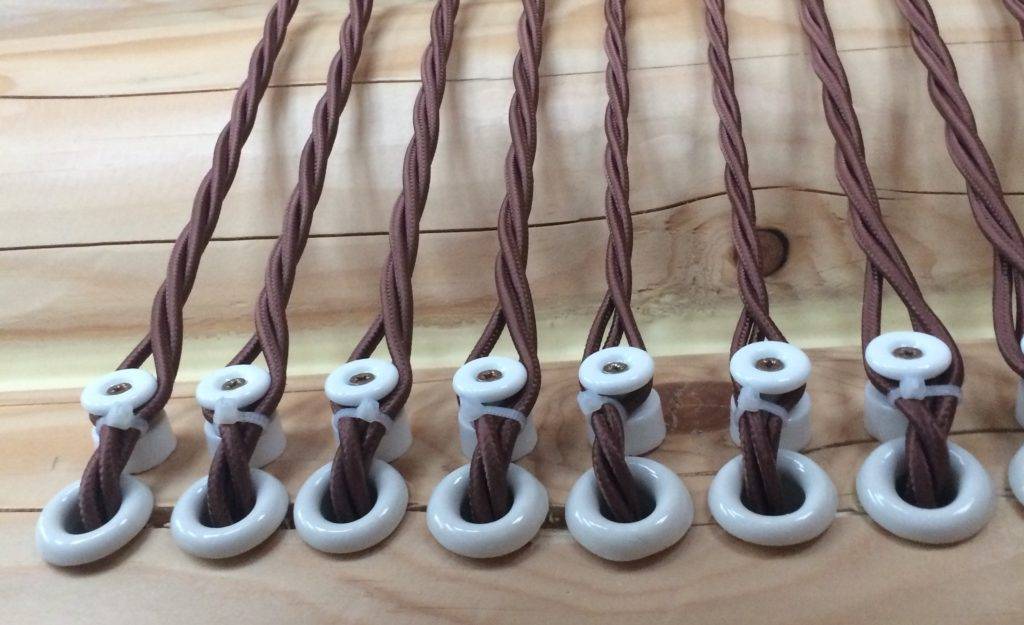

Фиксация провода на крайних изоляторах

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

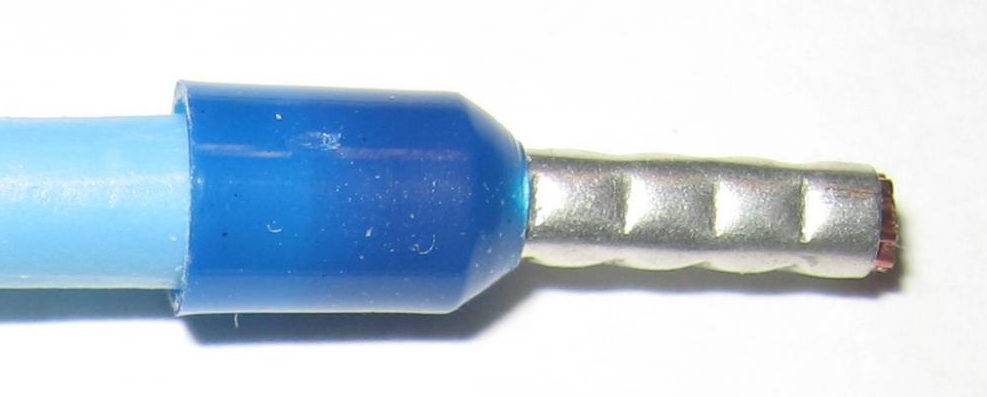

Обжимка многожильного проводника наконечником НШВИ

Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Основные элементы ретро проводки

Чтобы иметь четкое представление, о чем идет речь, давайте рассмотрим каждую из составляющих отдельно:

• Провода. Для производства современных ретро кабелей используется медная проволока, сечением от 0,75 до 2,5 мм. Сначала она покрывается слоем ПВХ, а затем материалом (хлопок, шелк), пропитанным негорючим раствором. Встречаются варианты с покрытием из стекловолокна.
• Изоляторы. Они представляют собой маленькие ролики, с отверстием для крепления посередине. После установки на них нанизывается будущая проводка. Изготавливаются ролики в основном из керамики (фарфора), поэтому стоят недешево. Существуют также недорогие пластмассовые изделия, но вешать на них силовые провода нежелательно.
• Выключатели, розетки, монтажные коробки. Было бы глупо создавать интерьер под старину, используя обычные электроустановочные изделия. Поэтому производители выпускают специальные серии электротоваров в старинном дизайне.

Как видите, при наличии денег современная индустрия готова предложить все, что душе угодно.

Планирование работ

Прежде чем переходить к монтажу, необходимо составить план, который будет содержать следующую информацию:

• маршруты прокладки проводов;
• места размещения нагрузок;
• точки установки выключателей, розеток и распаечных коробок;
• тип кабеля (количество жил, сечение).

Крайне важный этап планирования – исключить вероятность пересечения и перехлестов проводов

, желательно не нагромождать в помещении большое количество кабеля, так как это не только некрасиво, но и потенциально опасно.

Благодаря этому плану определяется метраж ретро-кабеля и необходимое количество изоляторов для его прокладки. Чтобы материала хватило, нужно добавить к полученным значениям еще 10-15%.

Способы установки ретропроводки в кирпичной стене

Изначально такая проводка использовалась в деревянных домах, поэтому сложностей не возникало. Если вы намерены закреплять изоляторы в кирпичной или бетонной стене, то задача может быть решена несколькими способами.

Закрепом или скобой

В этом случае ролики закрепляются в стене винтами или болтами посредством скоб и закреп. Для реализации такого варианта в стене при помощи перфоратора изготавливаются отверстия для установки скоб, фиксация производится при помощи раствора.

Пластиковыми дюбелями

По сравнению с предыдущим способом этот вариант монтажа гораздо проще в реализации, так как не требуется использование раствора. Нужно только просверлить в стене отверстие (диаметр должен быть немного меньше диаметра дюбеля) и вбить в него пластиковый дюбель, в который затем вкручивается шуруп для крепления изолятора на стене. Этот способ обеспечивает следующие преимущества:

• возможность использования шурупов различных типов;
• высокая надежность крепления;
• легкость в реализации;
• эстетичность.

Для обеспечения максимальной прочности нужно следить за тем, чтобы дюбель находился не только в штукатурке, но и в кирпичном основании. Если на оштукатуренной кирпичной стене возникает необходимость размещения подряд нескольких изоляторов, то в этом случае необходимо использовать металлическую прокладку.

Проволочной спиралью

Этот способ можно сравнить с первым вариантом с той лишь разницей, что вместо скобы в изготовленные в стене отверстия размещают проволочную спираль. Для реализации используется оцинкованная проволока толщиной 0,5-0,8 мм. После засверловки отверстие заполняют раствором, после чего устанавливают шуруп со спиралью. До того как раствор затвердеет, из отверстия вынимают шуруп, в нем остается только проволока. После этого на место шурупа устанавливают изолятор.

Расстановка элементов ретропроводки

Независимо от способа крепления начинать установку нужно с монтажа розеток и выключателей, к которым подключаются ретро-провода. Их противоположный конец подключается к распаячной коробке. Для крепления провода первый изолятор расположен в 5 см от распаячной коробки. Второй и последующий изоляторы должны размещаться на одинаковом удалении (не более 40 см).

Если необходимо проложить ретро-кабель сквозь кирпичную стену, то для этого используется металлическая трубка (гильза), которая помещается в сквозное отверстие в стене. При установке проводов на изоляторах нужно добиваться того, чтобы они не провисали и не находились в натянутом состоянии. Для надежного крепления косичку провода нужно надеть на изолятор.

Тестирование работоспособности

После того как электропроводка собрана, ни в коем случае нельзя сразу подключать напряжение. Перед этим необходимо проверить электроцепь, для этого нужно измерить напряжение: сначала выполнить контрольный замер сопротивления изоляции, проверить натяжение и высоту проводов (она должна быть такой, чтобы провода находились вне пределов досягаемости маленьких детей).

Подводя итог, можно сказать, что кирпичная или бетонная стена хоть и несколько затрудняет процесс монтажа ретро-проводки, но не делает его невыполнимым. Справиться с этой задачей можно даже собственными силами без привлечения профессионалов. Для этого потребуется лишь минимальный набор инструментов и желание реализовать в своем жилище модный способ прокладки проводов. Если у вас есть и то, и другое, все необходимое для установки электропроводки вы найдете в нашей компании, которая предлагает ретропровода, изоляторы и другие компоненты цепи от ведущих производителей.

О монтаже ретро проводки в деревянном доме

В этой статье подробно описаны действия по подготовке к монтажу и сам процесс монтажа проводки в стиле ретро, для того чтобы помочь вам сэкономить средства на закупку оборудования и по завершению работ остаться довольными эстетическим видом своего нового интерьера.

Итак, в первую очередь вам нужно подробно нарисовать для себя, в прямом смысле этого слова и желательно на плане строения, схему расположения элементов электрики в помещениях, поэтапно для каждого в отдельности. Т.е. смоделировать для себя расположение розеток, выключателей, распределительных коробов и осветительных приборов, и отметить всё это на бумаге.

После этого нужно схематически зарисовать линии прокладки витых проводов, а также отметить те места в которых планируются сквозные проходы для протяжки кабеля. В таких местах, рекомендуется устанавливать распределительные короба или использовать декоративные керамические проходы, для того чтобы скрыть место вывода кабеля из стены. А в самих просверленных межстеновых отверстиях обязательно устанавливать металлические втулки (трубки), для того чтобы обезопасить декоративный провод от возможных механических повреждений.

После того как план размещения элементов электрики завершён, и вы примерно можете видеть конечный результат, Вам обязательно нужно совершить подсчёт материалов, которые вам потребуются для монтажа. Для начала подсчитайте суммарную нагрузку электроприборов отдельно для каждого помещения (возложите эту функцию на специалиста электрика) и определитесь сечением проводов, которые вы будете использовать, при этом совершенно не обязательно разделять розетки и выключатели в отдельные группы.

Важно! Провод сечением 1,5 мм2 подходит для нагрузки макс. мощностью до 2,2 кВт — 10А, сечением 2,5 мм2 для нагрузки макс. Мощностью до 3,6 кВт — 16А

Мощностью до 3,6 кВт — 16А.

После этого согласно полученному плану на стенах и потолке отмечаете карандашом места расположения элементов электрики, а также отмечаете пути прокладки провода и отмечаете места под установку керамических изоляторов для его крепления. Нужно учитывать, что от отправных точек (розеток, выключателей или распределительных коробов) первый изолятор устанавливается на расстояние, не превышающее 5 см, а само расстояние между очередными керамическими изоляторами не должно превышать 40 см. Также нужно просверлить все сквозные отверстия через стены.

Теперь с более вероятной точностью вы сможете просчитать количество требуемого провода в метрах, а также количество розеток, выключателей, распределительных коробов и изоляторов. Кстати, оптимальным считается количество 250 шт. керамических изоляторов на 100 метров витого ретро провода.

Настало время определиться с дизайном ретро электрики и цветом проводов и закупить оборудование, естественно с небольшим запасом, в первую очередь это касается декоративного провода и изоляторов. Не забывайте, что для монтажа вам также потребуются: саморезы для монтажа изоляторов (обычно их выбирают одного цвета с керамикой) и пластиковые стяжки (хомуты) для фиксации провода.

Установка ретро электрики начинается с монтажа основных элементов электрики согласно разработанному ранее плану. Сначала устанавливаются розетки, выключатели (если требуется создать группы розеток или выключателей, то монтаж происходит на декоративные рамки или накладки на бревно в случае с бревенчатыми домами) и осветительные приборы.

С помощью саморезов монтируются керамические изоляторы согласно разметке на пути прокладки провода. Если параллельно идут две или больше линии провода, то изоляторы монтируются симметрично, также в таких случаях часто используют двойные кабельные изоляторы. Затем монтируются все распределительные короба. Далее переходим к укладке провода, первым делом прокладывается кабель от главного электрораспределительного щитка к первой распределительной коробке. Далее провод постепенно крепится на установленные ранее изоляторы, постоянно дополнительно натягивается и обязательно фиксируется пластиковыми стяжками, таким образом, провод на долгое время сохранит аккуратный эстетический вид. При повороте провода не рекомендуется создавать прямые углы, плавный поворот достигается путём монтажа через два изолятора. Также нужно помнить, что максимальное расстояние между изоляторами не должно превышать 40 см.

Для того чтобы избежать неприятных последствий и соблюсти все нормы и требования монтажа электрооборудования, рекомендуем обратиться к профессиональным электрикам. Желательно, чтобы специалист имел опыт и знал все тонкости именно наружно монтажа.

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Преимущества

• Конструктивно ретро-проводка представляет собой открытые электрокоммуникации, для которых характерно размещение проводников и коммутационных элементов сети поверх ограждающих конструкций. Все функциональные элементы системы крепятся к базовой поверхности посредством изоляторов соответствующего типа.

Своеобразие эстетики ретро-провода дополняется широким выбором ее вариаций. Электромонтажные изделия выпускаются в разных цветовых исполнениях, среди которых можно подобрать самую подходящую для воплощения концепции конкретного интерьера.

Открытая проводка любого типа технически проще в исполнении, чем закрытая. Монтаж выполняется без трудоемкого этапа штробления стен, все элементы цепи монтируются накладным способом.

Однако экономичность ретро-проводки выглядит довольно сомнительно ввиду высокой стоимости комплектующих.

Открытое расположение элементов сети, в частности, распределительных коробок, предельно упрощает ремонт в случае выявления неполадок. Проводники и коммутационные устройства монтируются на изоляторах или изолирующих прокладках. Это обеспечивает достаточную степень защиты от возможного возгорания.
В производстве электромонтажного оборудования под старину используются современные материалы, которые обеспечивают высокую степень безопасности.
Во время ремонта помещений риск случайного повреждения проводки, смонтированной открытым способом, минимален.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах

На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид

Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

• керамика (самый распространенный вариант);
• негорючая пластмасса (наиболее дешевые).

Разброс геометрических параметров (мм):

• диаметр цилиндрической части — 18-22;
• высота — 18-24.

Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:

1. В тон стен.
2. Такой же, как у проводов.
3. Нейтральный белый.

Особую группу составляют ролики с орнаментом.

Розетки, выключатели и распаечные коробки

Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).

За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.

Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.

Другие элементы

Для создания завершенной композиции производители предлагают следующие ретро компоненты:

1. Патроны.
2. Подрозетники.
3. Кабельные проходы.
4. Клеммные колодки из керамики.
5. Лампы, люстры.

Монтаж

Винтажная проводка в деревянном доме своими руками устраивается достаточно просто. Следует закупить все необходимые компоненты и разработать электрическую схему прокладки.

Подготовка схемы разводки

При подготовке эскиза электропроводки согласно ПУЭ должны учитываться следующие моменты:

• уровень ее прокладки по отношению к полу на участках между розетками выбирается из расчета экономичности и безопасности (чуть выше роста среднего человека);
• распределительные коробки принято монтировать под потолком помещения непосредственно над электрическими розетками;
• участки проводки от защитных автоматов, размещенных на вводном щитке, прокладываются по каждой из линий в свою комнату до ближайшей распредкоробки.

Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра).

Расчет материалов

Подобно обычному кабелю витые провода наружной проводки в деревянных домах могут состоять из двух или трех жил (зависит от того, есть или нет заземление в частном доме). Общую длину кабеля можно определить, если предварительно промерить расстояние между всеми элементами согласно прорисованной и перенесенной на стены схеме. Для подстраховки к полученному результату следует добавить 1–2 м.

Число выключателей выбирается по количеству светильников, а розеток потребуется ровно столько, сколько предполагается сделать точек подключения бытового оборудования. Столько же потребуется и распределительных коробок.

Монтаж изоляторов и электроустановочных изделий

Изоляторы фиксируются на стенах дома посредством шурупов или саморезов по дереву, головки которых должны быть слегка утопленными. Фарфоровые ролики равномерно размещаются вдоль всей линии разметки с шагом порядка 50 см. Ближайший к розетке или выключателю ролик должен находиться на удалении от него не более чем 5 см.

Согласно инструкции по монтажу, высота розеток должна быть такой, чтобы ими было удобно пользоваться (порядка 50–80 см). Тот же параметр для выключателей составляет примерно 70–160 см; его точное значение выбирается по месту установки.

При монтаже распределительных коробок их место выбирается под потолком на расстоянии 5–10 см от перекрытия (линии подводки до них ведутся на этом же уровне). Провода в сторону розеток прокладываются строго вертикально и вниз.

https://youtube.com/watch?v=oebIvXLRG6g

Прокладка линии по комнатам

Сделать открытую проводку в помещении можно тремя способами:

• Прокладка кабеля в каналах: кабель-каналы защищают провода от физического повреждения, предотвращают возможность воспламенения жилища при коротком замыкании, просты в монтаже. Правильно подобранные каналы уместны в ретро-стиле (например, изделия, стилизованные «под дерево»).
• Прокладка на роликах: суть технологии заключается в фиксации на стенах керамических бочонков, удерживающих линию.
• Крепление скобами — дешевый, но декоративно непривлекательный вариант. Предполагается проводка трассы с фиксацией кабелей специальными скобами, которые не всегда вписываются в интерьер.

В местах соединений жил и распределения линии к розеткам и выключателям устанавливают ответвительные короба. Для соединения линий открытой ретро-проводки используют ваги, сизы, гильзы. Допускаются более простые методы – сварка, пайка или «скручивание» проводов.

После проводки трассы приступаем к монтажу розеток и выключателей. Для ретро-проводки подходят специальные накладные розетки, которые не утапливаются в стену, а крепятся поверх.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево. Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Это интересно: Схема электропроводки в однокомнатной квартире и варианты сборки щита

Преимущества и недостатки

Проводка в стиле ретро в деревянном доме привлекает следующими своими преимуществами, характерными для открытой прокладки:

выглядит очень эффектно и привлекает внимание своим необычным оформлением и оригинальным видом;
отличается хорошей ремонтопригодностью; при появлении обрыва или разрушения проводов они легко обнаруживаются путем тщательного визуального осмотра;
легко и быстро можно устранить неисправности в других элементах электропроводки, не скрытых в толще стен (в распредкоробках).

К числу недостатков этого типа прокладки следует отнести ту же открытость, которая в определенных условиях оказывается опасной. При ее случайном порезе или обрыве фазный провод может оголиться, создавая угрозу поражения электрическим током всех окружающих.

При выходе из строя части проводников подобрать схожие с ними по цвету и фактуре совсем непросто (в данной ситуации приходится заменять всю проводку) – лишние трудозатраты и неоправданные издержки. Добавляется к недостаткам высокая стоимость комплектующих изделий.

Правила выбора

При выборе арматуры для установки электропровода под старину необходимо учитывать некоторые нюансы. Витые кабеля обязательно должны обладать двойной изоляцией, а класс их безопасности должен соответствовать стандарту. Кроме этого, вся проводка открытого типа обязательно имеет маркировку «НГ» и «LS». Такие устройства не поддерживают горения и имеют низкий показатель дымовыделения. Самые известные производители, выпускающие качественный пожароопасный электропровод и другие элементы для установки, — это Gambarelli и Fontini .

Подбирая материал для электромонтажа открытого декоративного кабеля, стоит обратить внимание на следующие рекомендации:

1. выбирая изоляторы, нужно учитывать, что они должны быть пожаробезопасные, поэтому лучше приобретать элементы из фарфора;
2. для стиля ретро идеально подходят поворотные выключатели, а также круглые приборы с клавишами;
3. если в помещении, где будет проводиться укладка, преобладает повышенная влажность, то необходимо подбирать распределительные коробы и розетки с брызгозащитной функцией;
4. желательно, чтобы все комплектующие элементы соответствовали друг другу по цвету и стилю;
5. для объединения можно использовать специальные двухместные или трехместные подложки.

При прокладке наружного кабеля можно подключать проходной выключатель, регулирующий яркость освещения. Сам светильник при этом должен располагаться таким образом, чтобы свет подчеркивал стилистику провода. Например, царские лампы отлично вписываются в комнату, оформленную в золотистых или белых тонах. При этом нужно учитывать, что и вся остальная атрибутика должна сочетаться со стилем и быть изготовлена из качественных материалов.

https://youtube.com/watch?v=Z_kq1iL3qlg
