ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Создание каркаса

В целом телевизионная антенна готова к приему волн цифрового телевещания. Но, чтобы кольцо не деформировалось и само принимающее устройство можно было закрепить, лучше сделать каркас.

В качестве основного материала можно использовать фанеру. Берется дощечка походящего размера, выпиливается круг аналогичного диаметра, с ответвлением (для крепления, отходящего к TV кабеля).

Кабель фиксируется на каркасе скотчем, изолентой или капроновыми хомутами.

Сам каркас крепится на конечный предмет и надежно фиксируется. Например, высокая металлическая или деревянная мачта. Перед окончательным креплением кабельная антенна направляется в разные стороны, чтобы принять максимальный сигнал. Только после этого делается финишное закрепление. При настройке ориентируйтесь на шкалу сигнала в меню ручного поиска.

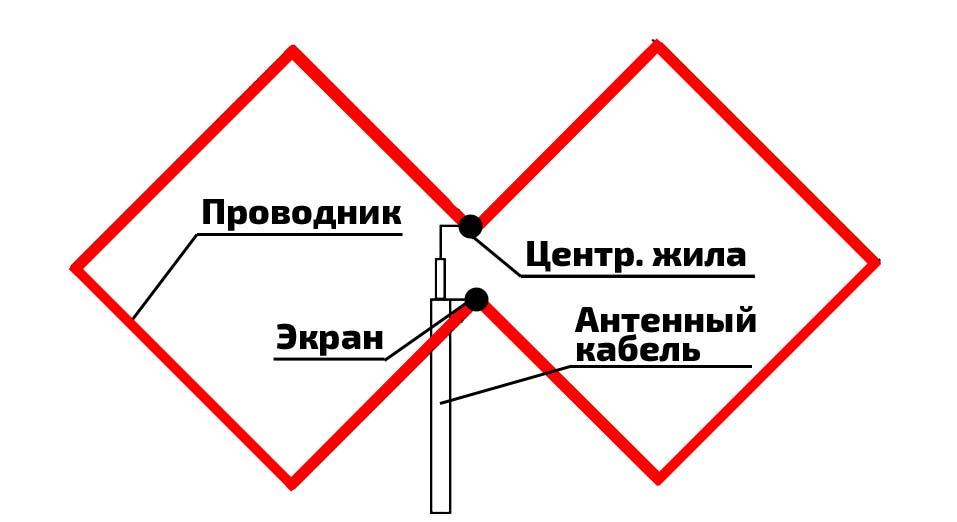

Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками

Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.

Для изготовления восьмерки необходимо:

• 1-1,5 метра медного провода с сечением до 5 мм;
• коаксиальный провод длиной 3-5 метров;
• паяльник, припой и канифоль;
• штекер телевизионный;
• линейка и маркер;
• изоляционная лента, основа для изготавливаемой конструкции.

Шаг первый

Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.

Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.Биквадрат

Шаг второй

По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.

Шаг третий

Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.

Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка

Важно делать обмотку тугой

Шаг четвертый

Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.

Устройство готово, отогнутый конец крепится на основу.Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)

Логопериодическая антенна

Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.

Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.

Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.

Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями

Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.

Логопериодическая антенна для цифрового ТВ — расчет и изготовление, параметры:

Заготавливаем по приведенным в таблице данным вибраторы

Важно, чтобы диаметр был одинаковым у каждого вибратора

Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.

После этого при помощи паяльника фиксируются вибраторы.

Мощная Логопериодическая ДМВ антенна своими руками:

Волновая

Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.

Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор

Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)

Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.Волновой канал

Зачем нужна самодельная антенна для цифрового телевидения

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Телевизор в автомобиле также можно подключить к самодельной антенне Соответствующие умения и навыки пригодятся при поломке стандартного оборудования

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Расчет

Производство антенны для цифрового телевидения своими руками включает расчет. Процесс может потребовать усилий. Но при правильном выполнении всех пунктов получите 30 каналов. Ниже подробно рассказываем о принципах расчета и показываем пример.

Правила расчета

Многие делают расчеты точно по инструкции. Но иногда это занимает много времени и не эффективно. Рекомендуем работать по следующему алгоритму:

• для комнатной мощной антенны длину волны поделите на 8 — для определения длины каждого ребра (показатель должен быть равен 14);
• для четкого перекрытия двух ромбов внутренние части должны быть короче внешних — на 1 см;
• выбирайте более широкополосное устройство для большего приема излучаемых сигналов;
• следите за тем, чтобы элементы не контактировали друг с другом и не нарушали качество сигнала;

Обратите внимание, чтобы концы проволоки оставались по длиннее. Их нужно между собой спаять

Практический пример

Для расчета рекомендуем использовать схемы, которые размещены ниже. Правильное их применения предполагает работу с показателем длины кабеля (L). Для результата необходимо L = 300/F. 300 — скорость движения волны в вакууме. Этот показатель неизменный. F — частота приема. Этот номинал включает 500-800 МГц.

Для примера предлагаем рассмотреть следующий расчет. Предположим, что вещание работает на частоте 610,5 МГц. Для получения показателя средней длины волны необходимо 300/610,5. В результате получим 0,491 м. С этим номиналом должна быть штыревая петля. Для цифры совсем не обязательно высчитывать столь подробно длину. Достаточно сделать антенну широкополосной.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Применяем пивные банки

Антенна для дачи своими руками из пивных банок — самая простая и доступная конструкция пассивного типа. Ее можно сделать быстро и при отсутствии базовых навыков. При этом она отлично справляется с приемом дециметровых диапазонов вещания.

Чтобы собрать антенну из пивных банок потребуются:

• кабель достаточной длины;
• алюминиевые банки (для простейшей конструкции достаточно 2);
• 2 болта или самореза;
• штекер (F — разъем) для подсоединения кабеля к телевизору;
• изолента или скотч;
• основа из дерева или пластмассы для крепления банок (можно воспользоваться деревянными плечиками для одежды).

Схема антенны проста:

1. Каждая банка крепится изолентой или скотчем к штырю-основе на расстоянии 7 см друг от друга.
2. Кабель зачищают с одной стороны. Разводят и крепят к кольцам банок или к вкрученным саморезам. Его можно и припаять. К свободному концу крепят штекер.

Эта простейшая конструкция подойдет для установки и в комнате, и на улице. При наружном использовании банки накрывают большой пластиковой тарой со срезанным горлышком и дном. Кабель протягивают через отверстие, проделанное на боку, которое можно загерметизировать с помощью кипятка. Готовый приемник подключают и настраивают через автоматический поиск каналов.

Своими руками можно смастерить и аналог спутниковой тарелки. С этой целью используют простой зонт. Также потребуется:

• алюминиевая фольга;
• медный кабель;
• 1 жестяная банка;
• усилитель и блок питания к нему.

Антенна своими руками для ТВ из пивных банок

Порядок работы:

1. Измеряют сегменты зонта между спицами и вырезают из фольги соответствующие этим размерам элементы. Пришивают их к куполу зонта, покрывая всю его внутреннюю часть.
2. В фокусе металлической решетки устанавливают приемник телесигнала. Усилителем будет служить жила, с которой предварительно удалили 4 см оплетки, и экран кабеля, защищающий от помех.
3. Из алюминиевой банки вырезают овал. В центре его делают отверстие, через которое продевают оголенную жилу и припаивают контакт. Для защиты от окисления и коррозии место соединения прикрывают пластилином.
4. Питание усилителя происходит через кабель.
5. К ручке зонтика скотчем присоединяют приемник таким образом, чтобы он не прикасался к металлу. Это убережет от помех и искажений. Место соединения нужно залепить пластилином.
6. Блок питания размещают рядом с телевизором, а антенну разворачивают в сторону ретранслятора.
7. Каналы устанавливают, управляя тарелкой до получения наилучшего сигнала.

Лучше всего такая антенна работает, если вышка находится от нее не дальше 35 км.

Особенности конструкции антенны

Большинство антенн, доступных в Интернете, имеют угловую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая хорошо работает на открытом пространстве с прямой видимостью на телепередатчик. Другой тип основан на круглом антенном кабеле.

Ни та, ни другая конструкция не обеспечивает очень хороший прием в плотных городских районах или в местах, не находящихся в прямой видимости от передатчика.

Наш вариант антенны (найденный на сайте популярного видеопортала) нацелен как на прямой сигнал, так и на сигнал, отраженный от городских зданий. Поэтому она состоит из двух концентрических колец антенных кабелей, что значительно упрощает настройку.

Это может быть интересно:

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения

Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Антенна для старого телевизора

Для современных и старых телевизоров принцип приема абсолютно одинаков и антенны для них не различаются. Разница заключается только в наличии и отсутствии встроенного декодера T2.

Даже тщательно изготовленная антенна не позволит просматривать цифровое эфирное телевидение, если нет приставки или встроенного декодера, чтобы декодировать цифровой сигнал. С цифровым тюнером (приставкой), даже используя антенну самой простой конструкции из пивных банок, можно бесплатно принимать цифровой сигнал в частном доме, на даче или в квартире на телевизор любого года выпуска.

В местности, где слабый сигнал, чтобы показывало хорошо, желательно дополнить устройство усилителем мощности. Мощную антенну можно использовать на 2 телевизора, а если они современные, их можно использовать и без приставки.

Теперь вы знаете, как сделать антенну для цифрового ТВ своими руками. Надеемся, наша инструкция с расчетами помогла изготовить подходящий вариант под ваши условия!

Опубликовано:
07.02.2020
Обновлено: 07.02.2020

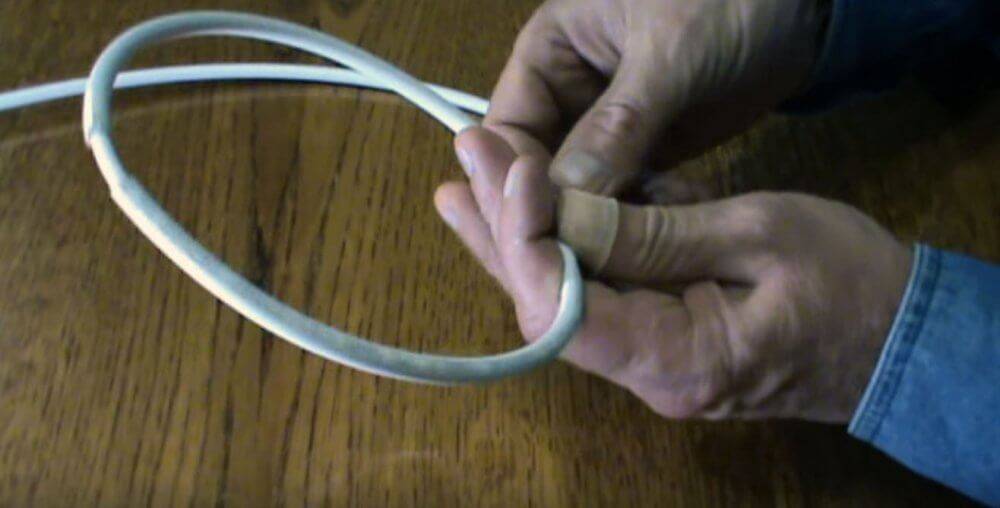

Антенна из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

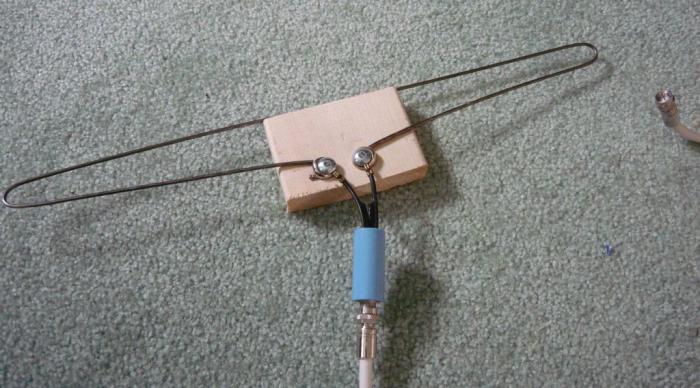

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).
2. Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).
3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале. Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника

В качестве экрана можно использовать металлическую сетку от забора

Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь

В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Логопериодическая

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например такую:

Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

• Внутренние – расположенные сверху или рядом с телевизором;
• Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

• Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

• МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
• ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
• Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

• Во-первых, наличию большого количества вышек;
• Во-вторых, способностью больших объектов отражать сигнал.

Самодельная антенна типа бабочка

Эта модификация подходит для всех волн. Позволит принять множество каналов на основе высокого качества картинки. Но изготовление выполняется внимательно, поскольку оно значительно усложняется.

Что используется:

• Деревянная доска;
• Несколько отрезков медного провода при жиле в 4 мм.

Как изготавливается:

На доске намечаются отверстия, чтобы потом высверлить их по схеме;
Нарезается 8 идентичных кусочков провода — каждый 37,5 см. Дополнительно 2 отрезка для формирования крыльев по 22 см. И ещё два провода для соединения с гнездом;
Чтобы обеспечить электрический контакт, необходимо снять изоляцию;
Кусочки провода сгибаются на оголённых участках

Важно учитывать, что V-образные создаются на основе равных сторон с расстоянием 7,5 см между концами;
Проволочные элементы монтируются на деревянное основание. Выполняется фиксация саморезами;
Выводы от самодельной ТВ антенны подключаются к гнезду телевизора

Для этого используется специальный кабель.

Теперь мы разобрались почему популярны самодельные ТВ антенны и что учитывать в процессе выбора подходящей модели. Рассмотрели несколько вариантов от простого к продвинутым примерам с этапами самостоятельного изготовления. Это поможет новичкам с разным уровнем подготовки.

Порядок выполнения конструкции

Для начала берем дощечку требуемого размера и делаем разметку по схеме:

Порядок выполнения конструкции

Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
