Как выбрать светодиодные светильники для гаража и организовать освещение

Лампы для гаража

Проектирование освещения обычно начинается с определения типа ламп, которые будут устанавливаться в светильники. Можно выделить основные виды электроламп:

  • лампочка накаливания;
  • галогеновая;
  • люминесцентная;
  • светодиодная.

Галогеновые лампы

Применение знакомых всем нам лампочек накаливания для освещения гаража не совсем приемлемо. Это связано с несколькими причинами:

  • «лампочка Ильича» обладает малым КПД. Это влияет на качество освещения, так как при ее работе образуется больше тепла, нежели света;
  • количества освещения, вырабатываемого такой лампой, недостаточно для обслуживания автомобиля в комфортных условиях;
  • желто-красный спектр доминирует при ее работе, что сказывается на выполнении работ;
  • перегоревшие лампы часто могут искрить, что приводит к возникновению пожара;
  • большое потребление электроэнергии.

К плюсам ламп такого типа можно отнести только элементарный принцип работы.

Галогеновые лампы по принципу действия схожи с лампой накаливания, но колбы галогенок наполняют бромными парами. Такое конструкторское решение позволило разогреваться вольфрамовой нити значительно сильнее, после чего вырабатывается гораздо больше света. К плюсам таких ламп можно отнести:

  • экономность по сравнению с предыдущим типом ламп;
  • хорошая освещенность;
  • длительный срок службы – до 4 000 часов.

Помимо плюсов существует несколько минусов:

  • потребность в установке стабилизатора напряжения, так как скачки в сети плохо сказываются на галогенках;
  • необходимо избегать прикосновения к лампе рукой. Это приводит к уменьшению эксплуатационного срока.

Светодиодные лампы

Люминесцентные лампы являются стеклянными колбами, внутри которых находится электрод, а пустота насыщена инертным газом. Колба внутри обработана люминофором. Это вещество вызывает свечение при ультрафиолете во время протекания заряда. По своей конструкции и характеристикам данный вид ламп предпочтительнее галогенок. У них есть свои достоинства и преимущества.

Плюсы:

  • эксплуатационный срок больше, чем у галогеновых;
  • удовлетворительное качество освещения;
  • достойная светоотдача.

Минусы:

  • малая температурная устойчивость, при –5º С перестает светить. Специалисты рекомендуют монтировать такие лампы в теплых помещениях;
  • плохо переносят электрическую сеть с колебаниями напряжения.

Лучше исключить такой вариант, так как в нем существует множество минусов. Если будет выбран вариант установки ламп этого типа, следует выбирать продукцию с классом защиты IP-65. В них также существует защита от попадания пыли и влаги. Такие лампы можно установить в помещениях, которые находятся непосредственно в доме, или в гараже, если он является постоянным местом работы.

Освещение гаража светодиодами

Оснащение помещения светодиодными устройствами является уже привычным делом для многих автолюбителей и насчитывает много преимуществ над другими видами ламп.

Как сделать гаражное освещение своими руками

Правильное освещение гаража вполне по силам сделать своими руками и его владельцу. Главное при этом, чтобы, помимо сбора необходимых инструментов и материалов, он должным образом выполнил и другие работы. А именно:

  • провел расчеты;
  • избрал подходящий метод установки;
  • разобрался с подсветкой смотровой ямы.

Обустраивая освещение, помнят о требованиях ГОСТов.

Инструменты и материалы

Для выполнения работ первым делом обзаводятся всеми необходимыми инструментами, а также материалами, из которых состоит система. Основные необходимые вещи:

  • изолента;
  • защитные очки;
  • тестер;
  • кусаки или строительный нож;
  • изолированные плоскогубцы;
  • диэлектрические перчатки;
  • изолированные отвертки.

Конечно же, приобретают выбранные светильники и проводку.

Произведение расчетов

Для того чтобы добиться правильной освещенности помещения, следует выполнить предварительные расчеты, и на их основании составить схему расположения проводки и приборов. Сделать это довольно просто, если обратиться к государственным нормативам.

Методы установки системы

Как уже было отмечено, автономное освещение предпочитают выполнять с использованием диодных светильников. Это связано с минимальным потреблением ими электроэнергии.

Прежде чем начать монтаж осветительных приборов, устанавливают розетки и укладывают силовые кабели. Если стены гаража кирпичные, то рекомендуемый способ прокладки — скрытый. Стены штробят и в эти штробы кладут провода, после чего покрывают штукатуркой. Для включателей и розеток лучше использовать открытые коробки. Что касается установки щитка, то его вешают на негорючее основание, с правой стороны от двери.

При прокладке проводки и подключении осветительных приборов следуют разработанной схеме подключения.

Подсветка в смотровой яме

Подсветку в смотровой яме не делают слишком мощной, иначе она слепит. Кроме того, используют источники света, которые требуют большой мощности тока, иначе есть опасность удара им.

В частности, используют галогенки и светодиоды. Но даже их помещают в покрытые сеткой плафоны, что должно защищать от повреждения. Правильное расположение — по бокам ямы.

Это интересно: Как сделать ночник своими руками — видео, фото, мастер-класс

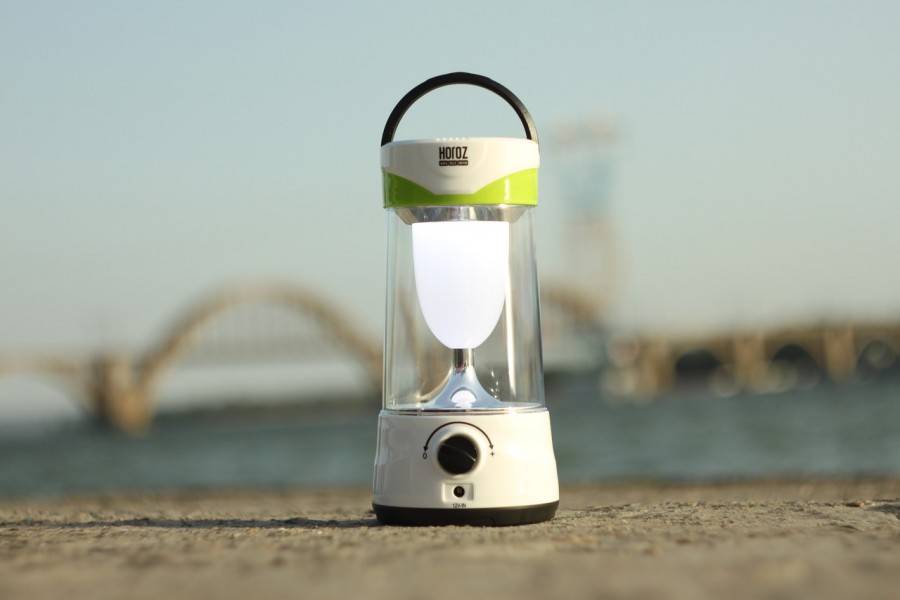

Популярные модели

Наиболее востребованными и распространёнными являются следующие модели.

«Light Angel»

Влагостойкое изделие с датчиком движения, используемое в домашних и уличных условиях и являющееся оптимальным вариантом в соотношении цены и качества. Ресурс модели составляет не менее десяти тысяч часов работы.

В корпус встроено семь светодиодов, освещающих пространство на 360 градусов, что позволяет использовать изделие как в помещении, так и в качестве уличного освещения. По типу крепления модель «Light Angel» универсальна – прибор может быть вмонтирован в мебель, располагаться на стене или лежать на столе.

Светильник работает от элементов питания типа АА, имеет фотодатчик и сенсор движения, при срабатывании которого корпус разворачивается в сторону движущегося объекта и наклоняется в нужном направлении на 90 градусов. Это позволяет обеспечить яркое направленное освещение в течении 55 секунд.

Вес изделия составляет 160 грамм при габаритах 12Х13Х16 см, дальность свечения – пять метров, крепёж осуществляется с помощью липкой ленты либо петли.

«Spot On Ultra»

Это компактная модель с габаритами 6,7Х7,8Х1,1 см, что позволяет установить её на любую поверхность с помощью двустороннего скотча или поставить на полку. Инфракрасный датчик движения срабатывает на излучающий тепло объект, а диод мощностью 0,5 Вт достаточно хорошо освещает помещение.

Прибор работает от трёх мизинчиковых элементов ААА и имеет таймер, который отключает светодиод по истечении 20 секунд. Стоит светильник 900 рублей;

«Самосвет мини МТ 5091»

Данная модель имеет три режима работы.

  1. Работая в первом режиме лампа автоматически загорается при плохой освещённости окружающего пространства. Заряда батарей при этом хватает на срок до 4 месяцев. В приборе используются три элемента ААА, которые легко заменить. Для этого нужно повернуть съёмную боковую крышку, снять плафон и достать использованные элементы.
  2. При втором режиме включение прибора регулирует датчик движения, настроенный на распознание объекта в радиусе пяти метров.
  3. Третий режим – это принудительное включение светодиода, которое осуществляется двойным нажатием боковой кнопки. Мощность изделия эквивалентно 20 Вт лампы накаливания, чего вполне достаточно для обзора пространства в тёмное время суток. Цена изделия составляет 1500 рублей.

Благодаря нано-технологиям и современным разработкам в области светотехники светодиодные беспроводные светильники на батарейках очень быстро завоевали популярность на рынке осветительных приборов.

Они повышают комфортные условия человека, значительно экономят электроэнергию, выручают в случаях временного отключения электричества, активно участвуют в декоративном оформлении интерьеров и ландшафтов, берегут зрение, имеют современный вид и абсолютно безопасны в эксплуатации. Выпускаются изделия в большом видовом разнообразии моделей и в широком ценовом диапазоне, что позволяет выбрать светильник на любой вкус и кошелёк.

Смотрите в следующем видео подробный обзор нескольких видов светодиодных светильников на батарейках

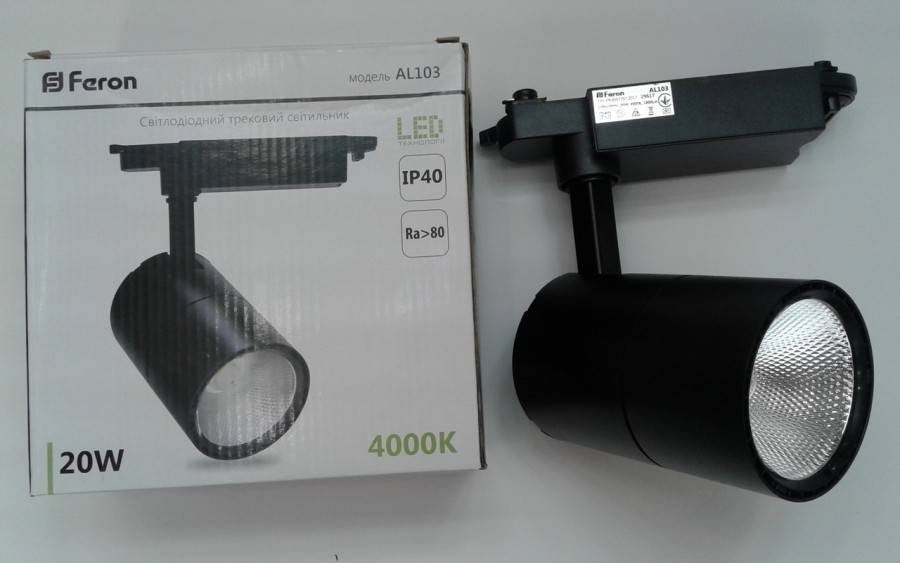

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды – полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

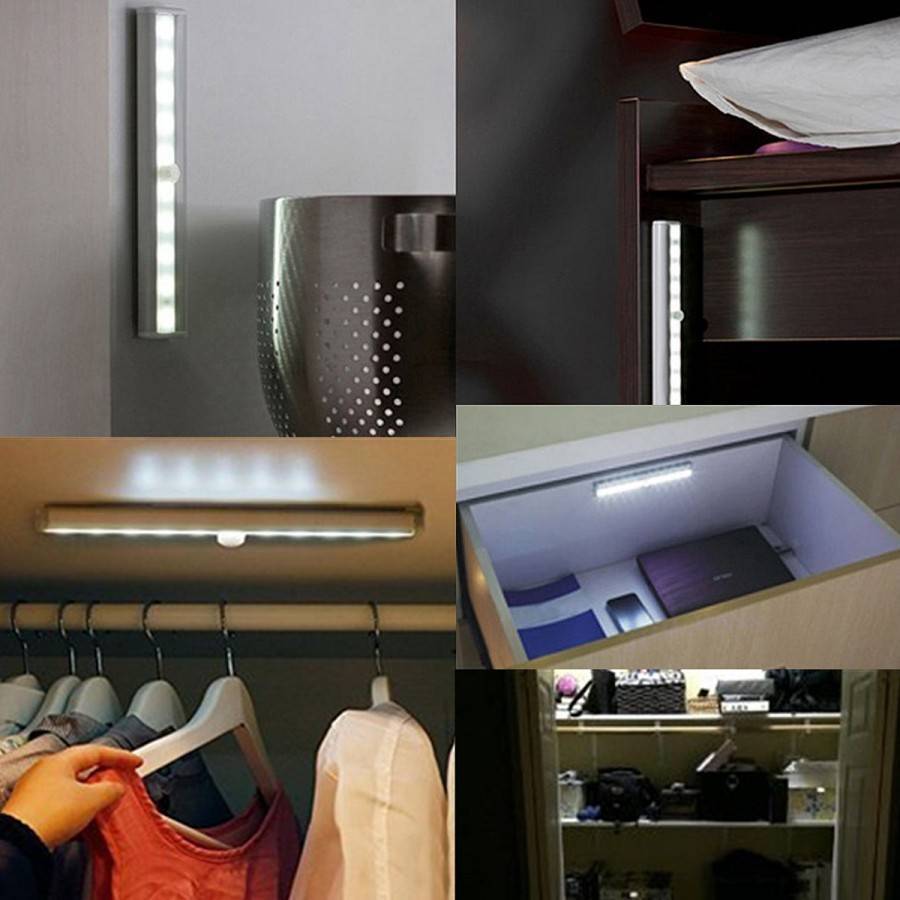

Плюсы и минусы беспроводного оборудования

Сегодня весьма широкую популярность обрели не только беспроводные светильники на липучке, но и весь модельный ряд беспроводного осветительного оборудования.

Повышение спроса напрямую связано с массой положительных характеристик при использовании его, к ним относятся:

  • простота монтажа, разводка электрических кабелей не требуется, в большинстве случаев приборы оборудованы удобными креплениями для их установки;
  • доступная цена, оборудовать такими осветительными приборами весь дом может каждый благодаря низким ценам и высокому качеству;
  • энергонезависимость, подключение к электроэнергии не требуется, а при ее отключении такие лампы могут стать основным и независимым источником освещения;
  • автоматическая работа, при оснащении датчиками движения лампа отключается и включается самостоятельно
  • компактность и возможность установки освещения практически в любом месте;
  • широкий выбор. Возможность подобрать изделие, которое будет способно решить определенную задачу. Они отличаются по размерам, конструкции, дизайну, типу света.

С каждым днем настенные беспроводные светильники, как и вся беспроводная продукция в целом становится более популярной. Недостатки, существующие при использовании таких ламп:

  • работа от батареек. Такое условие в работе беспроводного оборудования не критично, но не всегда удобно, поскольку для замены батареек необходимо добраться до месторасположения батареек;
  • использование при изготовлении светильников не натуральные материалы, что необходимо учитывать при размещении беспроводных приборов в помещении и вблизи нагревательных приборов или элементов.

Стоит отметить, что недостатков здесь значительно меньше, чем преимуществ, но необходимо принимать во внимание все нюансы перед установкой ламп.

Какой тип лампы выбрать?

Далеко не все виды ламп подходят для использования в гараже. Наша задача выбрать светильник, который будет:

  • Экономным;
  • Безопасным;
  • Иметь защиту от влаги и пыли;
  • Сохранять работоспособность при перепадах температур.

Наиболее часто в гараже можно встретить такие виды ламп:

  • Лампа накаливания. Раньше, когда еще не было альтернативных вариантов, абсолютно каждый владелец гаража пользовался именно такой лампой, которая одиноко висела над воротами в колбе из толстого стекла с металлической решеткой вокруг. Таким нехитрым способом лампу защищали от неблагоприятных факторов и случайных механических воздействий. Единственным преимуществом в данном случае является стоимость лампы и простота ее установки. Но нужно помнить про то, что лампы накаливания по сравнению с теми же светодиодами менее экономны и даже при большей мощности создают мене яркий, неравномерный световой поток. Поэтому на сегодняшний день подобный способ изжил себя;
  • Отличной альтернативой лампе накаливания будут энергосберегающие лампы, или так называемые экономки. Они имеют долгий срок службы, экономичны, просты в установке, сохраняют работоспособность при любых температурах и имеют три температуры свечения – холодный, теплый, нейтральный. Последний вариант является наиболее комфортным для восприятия нашими органами зрения. Недостатком можно назвать их стоимость;
  • Люминесцентная лампа представляет собой стеклянную колбу, заполненную инертным газом, парами ртути и люминофором. Такой источник является энергоэффективным и способен излучать от 45 люмен на 1 ватт электроэнергии. Часто люминесцентные лампы спрятаны в защитный короб из металла и пластика и теоретически могли бы быть идеальным источником света для гаража. Но! Они характеризуются нестабильной работой при низких температурах (ниже +5°С), а точнее, лампа может просто не загореться. Поэтому использовать их допустимо лишь в отапливаемых помещениях. Помимо этого свет лампы будет тусклым, если имеются частые скачки входного напряжения. Эта проблема устраняется использованием стабилизатора. И еще одним недостатком является наличие паров ртути внутри лампы. Если лампа случайно разобьется, они мгновенно распространяться в окружающую среду;
  • Галогенные лампы являются не такими мощными, они способны излучать световой поток в 15-22 люмена на ватт. Их преимуществом и одновременно недостатком является работа от источника напряжения 12 вольт, что обязывает использовать блоки питания. Поэтому галогенки лучше использовать в качестве локальной подсветки отдельных зон. Их главным недостатком является незащищенность конструкции от пыли, скачков напряжения и механического воздействия. А если нечаянно прикоснуться к лампе во время работы можно получить ожог. Поэтому их помещают в специальный стеклянный плафон;
  • Наилучшим источником света, который является очень мощным и одновременно экономичным, является светодиод. Они же имеют и самую высокую стоимость, но она более чем оправдана. Светодиод устойчив к механическим воздействиям. Можно использовать различные вариации светильников на светодиодах. Например, круглые светодиодные фонари благодаря форме плафона обеспечивают яркий, рассеянный свет. Светодиодная лента может использоваться как в качестве основного, так и в качестве локального освещения. Для бокового освещения можно использовать светодиодные светильники, которые по форме напоминают галогенные лампы. Отличной альтернативой будет светодиодный дюралайт. Он не только имеет надежную защитную оболочку, защищающую от воздействия влаги и проникновения пыли, но и может подключаться непосредственно к сети 220 вольт без всяких понижающих трансформаторов.

Итак, подведем итоги:

  • Более эффективным является комбинированное освещение;
  • В отапливаемых помещениях можно использовать люминесцентные лампы в сочетании с галогенными или светодиодными;
  • В не отапливаемых гаражах нельзя применять люминесцентные. В данном случае лучше выбрать светодиоды или энергосберегающие лампы;
  • Если вы считаете, что использование исключительно диодов является очень затратным, то вы ошибаетесь. Да, возможно на приобретение самих светильников и придется потратить более крупную сумму, но в процессе эксплуатации за счет малого потребления электроэнергии, их стоимость окупится;
  • Галогенные лампы обязательно нуждаются в дополнительной защите. При исполнении этого условия они могут быть использованы как дополнительные источники света.

Инструкция по проведению освещения в гараже


Пример схемы освещения гаража

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

  • Линии укладки электропроводов;
  • Монтажное место распределительного щитка;
  • Точки монтажа выключателей, узлов, розеток;
  • Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

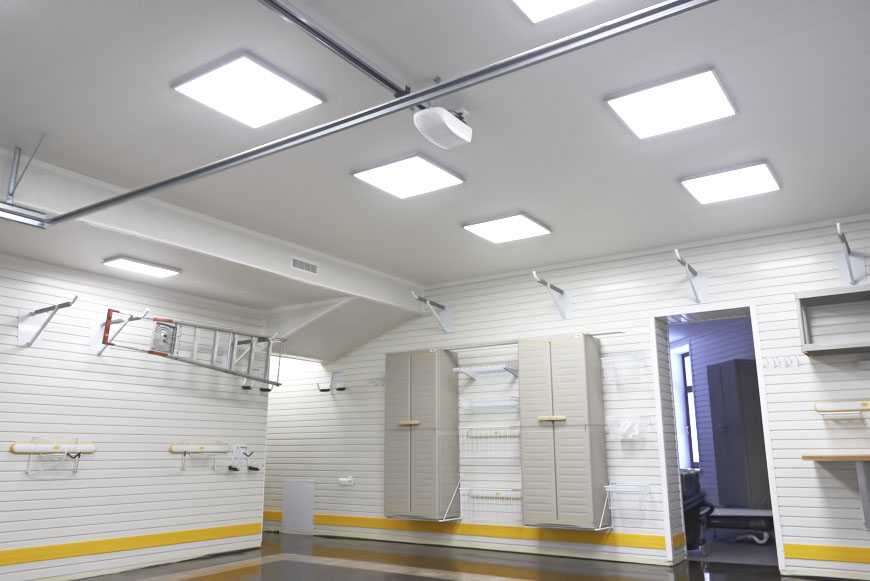

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы


Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

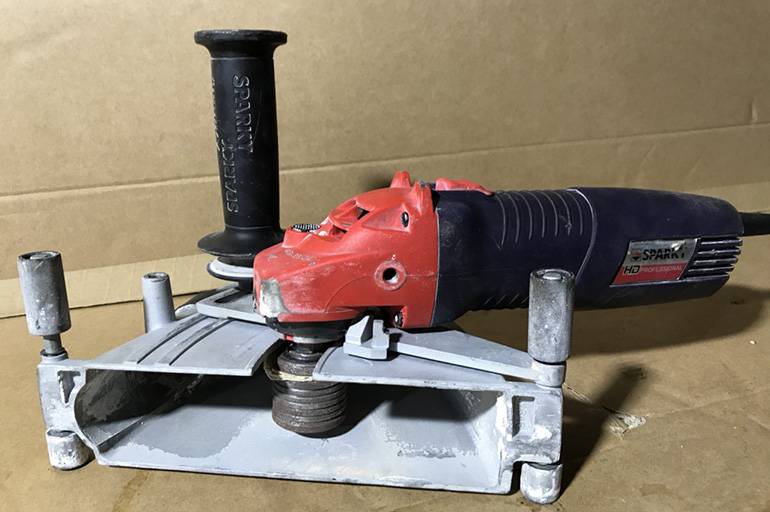

  1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
  2. Закрепляют распределительный щиток с автоматами и счетчиком.
  3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
  4. Крепят узловые коробки, выключатели, розетки.
  5. Монтируют осветительные приборы на стены, потолок.
  6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
  7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
  8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Разновидности ламп

Лампы накаливания

Как и виды обогревателей для гаража, существуют разные виды ламп. На сегодняшний день для освещения помещений гаражного типа применимы три вида ламп.

Первым и самым дешевым видом считается обыкновенная лампа накаливания. Ее главным и единственным преимуществом является низкая розничная цена, во всем остальном она проигрывает своим конкурентам.

Она обладает незначительным сроком службы, по сравнению с диодными и энергосберегающими светильниками. Выделяется огромным потреблением электроэнергии и вдобавок имеет неравномерную степень освещенности (световой поток рассеивается неравномерно от элемента излучения светового пучка). В период перегорания возникает кратковременная искра, которая может привести к пожару, поэтому пожаро безопасной ее назвать нельзя.

Лампы дневного освещения. Их главное преимущество, это пониженное потребление энергии и хорошее распределение светового потока. Люминесцентные лампы распространены такого вида: потолочные и настенные.

Люминесцентные лампы

Слабыми сторонами данных светильников считаются следующие моменты как, крайняя восприимчивость к напряжению (при пониженном варианте значения источник будет гореть очень тускло), во время отрицательной температуры лампа, скорее всего не загорится. Внутри колбы присутствует ртуть, а она, при разбитии колбы, может нанести значительный вред здоровью. При утилизации вышедших из строя ламп ее нельзя просто выкидывать, а нужно сдать в специализированные организации.

Диодные светильники это последнее слово в индустрии света могут быть встраиваемые в любую плоскость (от потолка до пола). Обладают существенными отличиями от других видов световых элементов, эти отличия мы рассмотрим более детально.

Светодиодные лампы

Полезные советы от электрика

Работы с проводкой и электрооборудованием требуют определённых знаний и навыков, строгого соблюдения правил электробезопасности, с которыми обычные пользователи плохо знакомы.

Прежде чем браться за самостоятельный монтаж освещения в гараже, ознакомьтесь со всеми тонкостями предстоящих работ и советами бывалых электриков:

  • Если освещение разделено на зоны. Целесообразно устанавливать выключатели непосредственно возле них — у капота автомобиля, у слесарного стола и т. д. Можно установить также выключатели проходного типа — чтобы включать и выключать свет с любой позиции, от входа или в зоне освещения.
  • Предусмотрите аварийное освещение. На случай выключения электричества. Используйте для этой цели галогенные или светодиодные лампы на 12 В. Если вдруг, во время выполнения ремонтных работ, пропадёт электричество, можно будет продолжать работы, подав питание от аккумулятора на аварийное освещение.
  • Если у входа стоит прожектор, подключите к нему датчик движения. Это позволит сэкономить на освещении и создаст дополнительную световую сигнализацию.
  • Чтобы усилить световой поток. Освещение в гараже рекомендуется делать рассеянным — этого можно достигнуть, используя плафоны и отражатели. А переносную подсветку лучше делать с направленным потоком света — в определённую точку.
  • Чтобы исключить риск электротравм. Предусмотрите контур заземления и проложите 3-ю жилу в проводке. Это решение также позволит предотвратить загорание проводки вследствие замыкания на корпус.
  • Выбирая материалы и осветительное оборудование для гаража. Отдавайте предпочтение продукции известных брендов.

Грамотное обустройство освещения в гараже не только создаст максимально комфортные условия для выполнения ремонтных, слесарных, сварочных или любых других работ, но и обеспечит электробезопасность владельца гаража.

Пошаговая инструкция по организации освещения

План монтажа системы состоит из таких шагов:

  • расчета мощности и числа точек подсветки;
  • выбора мест установки ламп;
  • составления схемы подключения;
  • закупки материалов;
  • прокладки и тестирования проводки.

Выбор схемы электропроводки

Простая электрическая сеть включает следующие компоненты:

  • УЗО, вводное устройство;
  • систему понижения напряжения (для LED-приборов);
  • автоматы для осветительных линий и розеток;
  • провода и устройства-потребители.

Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.

Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.

Расчет количества и мощности светильников

Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.

Выбор расположения светильников

Приборы общего освещения устанавливают:

  • в углах;
  • на потолке;
  • на стенах (в нижней или верхней части);
  • на находящихся под потолком кронштейнах.

Для подсветки рабочих зон лампы монтируют:

  • над верстаком или столом;
  • на штативах;
  • на вращающихся кронштейнах.

Необходимые инструменты и расходники

Для обустройства системы освещения потребуются:

  • штроборез или перфоратор;
  • сверла (выбираются с учетом материала стен);
  • уровень;
  • отвертка с изолированной рукояткой, шуруповерт;
  • универсальный тестер;
  • диэлектрические перчатки;
  • кусачки, плоскогубцы;
  • шпатель (при прокладке скрытой проводки).

В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.

Монтаж и установка щитка

Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.

Поэтапная организация освещения

Установку элементов системы выполняют так:

  1. Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
  2. Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
  3. Делают отверстия для установки компонентов системы.
  4. Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
  5. Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
  6. Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
  7. Монтируют выключатели и розетку. Тестируют электрическую сеть.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
