Как сделать разводку электропроводки в гараже?

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

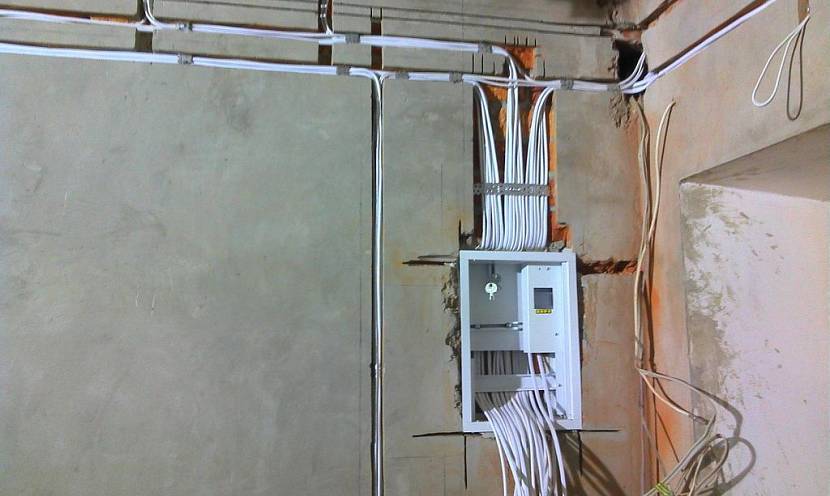

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Безопасность при проведении работ

Основное правило при выполнении электромонтажных работ – отключение подачи электричества. На рабочем участке следует проверить, что напряжение отсутствует, с помощью тестера или мультиметра. Рекомендуется заранее обеспечить себя автономным источником света.

При подключении к домашней сети в распределительный электрический щиток нужно заранее узнать материал провода электропроводки. Нельзя напрямую соединять медные и алюминиевые жилы – это приводит к окислению и разрушению контактов. Соединение выполняется с помощью специальных колодок.

Нельзя подключать в смотровую яму розетки на 220 В. Это запрещено правилами ПУЭ. В яме может накапливаться жидкость, которая может повредить электрическую сеть. Для освещения в яме устанавливаются лампы на 12 Вольт. В качестве подсветки может использоваться светодиодная лента.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

  1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
  2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
  3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
  4. Рукоятки на инструменте должны быть заизолированными.
  5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
  6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Этапы монтажа электропроводки

Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.

Подготовительные работы

Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.

В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.

Прокладка кабеля на улице

Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.

Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.

Внутренняя разводка

Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:

  • Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
  • Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

Монтаж распределительного щитка

Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии

Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.

Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.

Инструменты и оборудование

  • Дрель, сверла или перфоратор,
  • Набор отверток,
  • Электрический щиток,
  • Молоток, зубило,
  • Плоскогубцы и кусачки,
  • Дюбеля, саморезы, гвозди, шурупы,
  • Отвертка-индикатор,
  • Цемент, алебастра, гипс,
  • Кабель.

Совет! Позаботьтесь о мерах безопасности. Инструменты должны иметь резиновые ручки. Можно обмотать железные ручки толстым слоем изоленты. Обувь желательно резиновая. Смотровую яму лучше накрыть, чтобы нечаянно не упасть.

Проводка в гараже своими руками — это непростая, но вполне осуществимая задача даже для неопытного электрика. Если сомнения все-таки присутствуют, можно пригласить специалиста на консультацию.

Правильный монтаж проводов, щитка даст возможность установить электрическую систему, которая будет надежно служить долгие годы.

Гараж — это не только место стоянки машины, но часто мастерская, монтаж осветительных приборов сделает провождение времени комфортным и удобным.

Развод электропроводки

Внутренняя электропроводка в гараже своими руками может быть закрытой и открытой.

Открытая проводка

Открытый монтаж используется для деревянных и металлических стен. Провода крепятся на специальных металлических или пластиковых коробках. Провода крепятся гвоздями, дюбелями, скобами на расстоянии 0,3 м. Разводка делается горизонтально. Коробки можно приклеить или прикрепить шурупами.

Скрытая проводка

Скрытая разводка электропроводки в гараже чаще используется в каменных и кирпичных конструкциях. Если на стены уже нанесена штукатурка, нужно сделать углубления 5 мм, а после закрепления проводов их заделать.

Лучше делать скрытую разводку. Так снижается вероятность зацепить коробку или гофру.

Также можно использовать смешанную разводку, в зависимости от материала стен.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

  1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
  2. Устанавливают электрический щиток в заранее выбранное место.
  3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
  4. Подключают модули к проводам.
  5. Подключают УЗО, автоматы, счетчик.
  6. Подключают силовой кабель.
  7. Проводят провода по кабель-каналам или ПВХ трубе.
  8. Монтируют коробку и протягивают провода на розетки в гараже.
  9. Аналогичным образом протягиваются провода к осветительной группе.

Схема электрощита

Ну и, наконец, электрический щит. Рассмотрим и его схему.

Схема вводного электрического щита

Напряжение с уличного ввода через вводной автомат 1 подается на счетчик электроэнергии и с него распределяется по четырем линиям:

  • через автоматический выключатель 2 на основное освещение;
  • через автоматический выключатель 3 и УЗО 4 на розетки;
  • через автоматический выключатель 5 и УЗО 6 на трансформатор 220/12 В;
  • через автоматический выключатель 7 и УЗО 8 на компрессор.

Важно! Номинальные токи автоматов взяты условно. Их необходимо выбирать индивидуально в зависимости от нагрузки по каждой линии

В выборе автоматических выключателей вам поможет статья «Устройство и основные характеристики автоматических выключателей».

Электропроводка в гараже. Какой кабель, провод использовать

Электроповодка в гараже не сильно отличается от квартирной или домовой, если рассматриваемый гараж является помещением внутри частного домовладения или отдельным капитальным строением. Однако менее бюджетнозатратные гаражи, образующие соответствующие кооперативы или же гаражи, находящиеся внутри дворов спальных районов, могут иметь как скрытую проводку квартирного образца, так и открытый вариант. Проводка в гараже своими руками – довольно распространённое явление, так как требуются лишь базовые навыки электромонтажа.

Схема проводки в гараже подразумевает наличие следующих элементов:

  • Вводной автоматический выключатель: защищает от короткого замыкания (КЗ) и перегрузки всю сеть гаража. При отсутствии счётчика это однополюсный или трёхполюсный автомат (в зависимости от фазности сети) либо двуполюсный или четырёхполюсный при наличии учёта. Времятоковая характеристика (ВТХ) – «B» или «C»
  • Прибор учёта: электросчётчик прямого включения. Не все гаражи имеют отдельный учёт
  • Автоматические выключатели дифференциального тока или комбинация УЗО+автомат: применяются для защиты розеточных групп от перегрузки, КЗ и утечки тока. Ток утечки 10-30 мА, тип срабатывания по дифференциальному току – АС или А, ВТХ — «B» или «C»
  • Автоматические выключатели: применяются для защиты освещения, сигнализации, понижающего трансформатора (при наличии). ВТХ – «B» или «C», для высокой стороны трансформатора – «D»
  • Выключатели: ставятся в цепь освещения
  • Розетки. При наличии сверхнизкого напряжения (СНН, напряжение не превышающее ~50В и ⎓120В) розетки для него должны отличаться конструкционно в целях недопущения подключения вилки прибора другого напряжения , а также не должны иметь защитного контакта – ПУЭ 7, п. 1.7.73.
  • Световое оборудование. Предпочтительнее применять светодиодные светильники и лампы. Нормативно такие требования закреплены в 261-ФЗ гл. 3, ст. 10, п. 8; ПП РФ №1356 от 10.11.17; СП 52.13330.2016 7.1, 7.3, однако для частного лица носят лишь рекомендательный характер
  • Кабель: как правило, это ВВГ или АВВГ. При наличии цепей СНН и их совместной прокладке с линиями НН предпочтителен экранированный кабель, например ВВГЭ или ВБШв, а сам экран следует заземлить. Допускается ограничиться дополнительной неметаллической оболочкой – ПУЭ 7, п. 1.7.73.
  • Понижающий разделительный трансформатор. В помещениях с высокой влажностью и при наличии в гараже ямы рекомендуется организовать СНН посредством трансформатора, соответствующего ГОСТ 30030-93

Основными потребителями в гараже являются:

  • Освещение
  • Воздушный компрессор
  • Мойка высокого давления
  • Автоматические ворота
  • Сигнализация
  • Сварочный аппарат (реже)
  • Точильный станок (реже)
  • Сверлильный станок (реже)

При монтаже электропроводки в гараже в случае скрытой проводки рекомендуется кабель прокладывать в гофре. При этом нормативно допускается прокладка и без неё – СП 256.1325800.2016 п. 15.5. В случае открытой проводки кабель, идущий ниже 2 м от пола, необходимо защитить механически – ПУЭ 7 п. 2.3.15. Причём гофрорукав для такой цели не подойдёт. Кабель предпочтительнее выбирать с индексом «нг» – ГОСТ 31565-2012 п.6 табл. 2. Если в гараже повышенная влажность, оборудование рекомендуется выбирать в исполнении не ниже IPX4, а розетки защищать аппаратами, реагирующими на ток утечки не более 30 мА – ПУЭ 7 п. 1.7.151. При групповой прокладке кабелей в кабель-каналах, коробах, лотках заполняемость последних не должна превышать 40% для изделий с открывающейся крышкой и 35% для глухих – ПУЭ 7 п. 2.1.61. Кроме того при расчётах сечения проводника следует вводить поправочный коэффициент на групповую прокладку.

На изображении ниже представлена однолинейная схема электропроводки в гараже с резервным источником питания:

Типы схем заземления

Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.

Система TN-S

Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.

При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.

Схема TN-С

Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.

Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:

  • возможность удара током при работе с приборами;
  • подача высокого напряжения на подключенные инструменты.

Схема заземления TN-С-S

Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.

Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.

Система заземления ТТ

Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража. К главным достоинствам такой технологии относят то, что она не требует вложения денег

К главным достоинствам такой технологии относят то, что она не требует вложения денег.

Что нужно для работы?

Подготовьте все, что только может вам понадобиться в процессе монтажа гаражной электрической проводки, а именно:

  • плоскогубцы;
  • набор отверток;
  • молоток;
  • зубило;
  • бокорезы;
  • электродрель;
  • изоленту;
  • перфоратор (нужен при работе в гараже из бетонных блоков);
  • крепежные элементы (шурупы, саморезы);
  • отвертку-индикатор.

Рукоятки всех ручных приборов в обязательном порядке обматываются несколькими слоями изоленты.

Отдельного внимания заслуживает выбор электрического кабеля – главной составляющей рассматриваемой работы. Лучшими характеристиками отличаются медные кабели. Если нагрузка на проводку будет сравнительно небольшой, можете заменить медь алюминием.

Электрический кабель медный

Дополнительно купите светильники, розетки, всевозможные выключатели, трансформаторы, защитные короба, гофрированные конструкции, переходники в требуемом количестве.

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

Ставьте и подписывайтесь на канал“tvoygarazh.ru” . Это позволит нам публиковать больше интересных статей.

Читать еще:Инструмент штукатура – правила выбора качественного инструмента

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

  • Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
  • Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
  • Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
  • Установка розеток осуществляется на высоте 60 см от пола.
  • В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
  • Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
  • Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
  • В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
  • В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
  • Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
  • Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
  • Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Общая схема электропроводки в гараже:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп

Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант. В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты

В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
