Причины поломки
Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.
Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.
Замена деталей
Детали для замены можно найти в магазинах, продающих LED-оборудование. Выбирать надо по техническим параметрам, но также надо контролировать и установочные размеры. Может получиться так, что в продаже имеется драйвер, подходящий по техническим характеристикам, но не подходящий по установочным размерам и габаритам. В этом случае надо оценить возможность установки в имеющийся корпус и, при наличии такой возможности, просверлить дополнительные отверстия для крепления.
Также приобрести запасные части можно через интернет, в российских и зарубежных магазинах. Если поиск по ключевым словам не выдает нужного результата (особенно это касается светоизлучающих матриц), то на некоторых китайских торговых площадках есть функция поиска по фото. В некоторых случаях этот метод дает результат.
Еще в качестве доноров можно использовать однотипные светильники, вышедшие из строя. Из 2-3 неисправных прожекторов часто можно собрать один работоспособный.
Как изготовить драйвер для светодиодов своими руками
Для работы требуется:
- маломощный
паяльник (25-40 Вт); - флюс
(желательно нейтральный); - оловянно-свинцовый
припой; - кусачки
и пласкогубцы; - многожильные
медные провода в изоляции с сечением 0,35-1 м2; - изолента
(термоусадочная трубка); - мультиметр;
- печатная
плата.
Перечень компонентов зависит от того,
какой блок питания необходимо сделать.
Пример
расчета
Самая простая схема для подключения
светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается
мощность блока, базируясь на параметры источников света. Вольтаж должен быть на
20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение
зависит от падения вольтажа на светодиоде.
Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.
Диодный мост состоит из 4-х
разнонаправленные диодов, задача которых – превратить синусоидальный переменный
электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный
конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор
(для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения
(если диодов несколько, их можно соединить последовательно или параллельно).
Для мощного
светодиода (например, 3Вт) подойдет стабилизатор-драйвер,
созданный на основе микросхемы LM317
и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая,
ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление
резистора, нужно напряжение разделить на ток:
1,25/0,7 = 1,78 Ом.
Такого резистора нет, поэтому нужно
купить элемент на 1,8 Ом.
Так как микросхема LM317 предназначена
для тока до 1,5 А, потребуется радиатор.

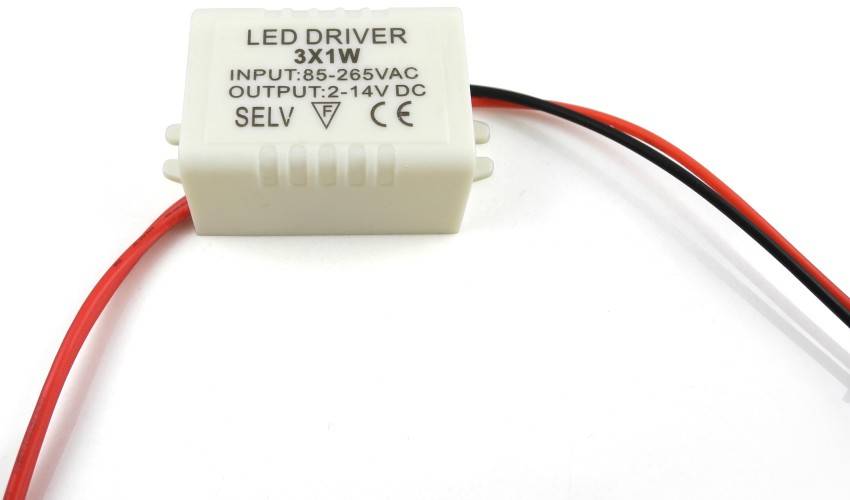

Драйвер для трех led по 1 Втможно
сделать из зарядного устройства мобильного телефона, если немного
усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и
припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к
выходному каналу. Входные каналы заменить шнуром для присоединения к сети.
Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.
Важные нюансы сборки
Падение напряжения на светодиодах 3-30 В.
Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются
только показателями входного напряжения. При выборе необходимо учесть, что
падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера.
Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если
имеется 1 или 2 диода на 3-6 В.
Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.
Конденсаторы, резисторы, диоды,
микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на
плате. Чтобы повысить качество пайки, желательно залудить места, куда будут
ставиться компоненты. Для этого капается немного флюса, на паяльник берется
припой и наносится на то же место.
Каждый элемент нужно брать пинцетом за
ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку
наносится капля флюса, берется паяльник и подносится к припаиваемой ножке.
Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть.
Ножка сразу погружается в припой, нанесенный в процессе лужения.
Если элементы можно закрепить на плате,
припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую –
проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При
соприкосновении элемента, паяльника и проволоки последняя плавится, флюс
вытекает, через секунду паяльник можно убрать.
Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.
Признаки неисправности
Самый явный признак неисправности – прожектор не горит при включении напряжения. Также ненормальными режимами работы осветительного прибора считаются:
- пониженная яркость свечения;
- мерцание;
- видимое отсутствие свечения у одного или нескольких элементов;
- изменение цвета излучения.
Во всех этих случаях прожектор можно попытаться отремонтировать.
Осторожно! Если LED-светильник имеет видимые признаки перегрева, оплавление изоляции кабеля, искрение, он должен быть немедленно отключен от питающего напряжения 220 В. Повреждение кабеля
Повреждение кабеля
Причины поломки
Причины поломки LED – оборудования могут быть разными:
- Механические повреждения, вызванные вмешательствами извне (вандализм, случайные воздействия механизмов и т.п.).
- Естественное старение и выход из строя комплектующих. Этого не избежать в любом случае, но причинами снижения срока службы могут быть:
- применение производителем некачественных материалов, разрушающихся за короткий срок (клеммников, проводов, термопасты и т.д.);
- применение некачественных электронных компонентов (светодиодов и элементов драйвера);
- использование комплектующих, не соответствующих условиям эксплуатации в целях удешевления (провода меньшего сечения, клеммники, не рассчитанные на номинальную нагрузку и т.д.);
- применение схемных решений, удешевляющих продукцию, но отрицательно сказывающихся на надежности (отсутствие защиты от перегрузки и т.п.);
- нарушение технологии производства (крепление матрицы на меньшее количество винтов с сопутствующим уменьшением эффективности теплоотвода).
При ремонте надо постараться выявить не только неисправный элемент, но и понять причину выхода его из строя. По возможности надо доработать схему и конструкцию (заменить провода, клеммники, применить более качественные комплектующие и т.д.). В этом случае повышаются шансы на то, что прибор после ремонта проработает дольше.
Рекомендуем к просмотру:
Расчет драйверов для светодиодов
Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное отношение составляет 10В. Таким образом, это будет максимальная величина выходного напряжения данного преобразователя.
Статья по теме:
Если необходимо подключить 3 LED-источника, ток каждого из которых составляет 0,3 мА при напряжении питания 3В. Подключая к светодиодному драйверу один из приборов, то выходное напряжение будет равно 3В и ток 0,3 А. Собрав последовательно два LED-источника, выходное напряжение будет равно 6В и ток 0,3 А. Добавив в последовательную цепочку третий светодиод, получим 9В и 0,3 А. При параллельном соединении 0,3 А одинаково распределятся между светодиодами по 0,1 А. Подключая светодиоды к устройству на 0,3 А при значении тока 0,7, им достанется всего 0,3 А.
В некоторых драйверах предусмотрена защита от аварийных ситуаций
Таков алгоритм функционирования светодиодных драйверов. Они выдают такое количество тока, на которое они рассчитаны. Способ подключения LED-приборов в этом случае не играет роли. Есть модели драйверов, предполагающие любое количество подключаемых к ним светодиодов. Но тогда существует ограничение по мощности LED-источников: она не должна превышать мощность самого драйвера. Выпускаются драйверы, рассчитанные на определенное число подключаемых светодиодов К ним разрешается подключить меньшее количество светодиодов. Но такие драйверы имеют низкую эффективность, в отличие от устройств, рассчитанных на конкретное количество LED-приборов.
Следует отметить, что у драйверов, рассчитанных на фиксированное количество излучающих диодов, предусмотрена защита от аварийных ситуаций. Такие преобразователи некорректно работают, если к ним подключить меньшее число светодиодов: они будут мерцать или вообще не будут светиться. Таким образом, если подключить к драйверу напряжение без соответствующей нагрузки, он будет работать нестабильно.
Устраняем мигание LED-прожектора
С проблемой мигания рано или поздно сталкивается каждый владелец светодиодного прожектора. Причиной такого поведения может быть неправильная работа электронных компонентов или потеря работоспособности светодиодов. В данном разделе мы рассматриваем, каким образом отремонтировать светодиодный прожектор с мощностью в 10 Вт. Такая мощность встречается чаще всего, а общая конструкция приборов схожа, поэтому решение проблемы универсально.
Светодиод представляет собой матрицу из 9 кристаллов, каждый из которых имеет мощность в 1 Вт. Эти кристаллы соединены в три последовательные схемы и залиты люминофором – веществом, преобразующим получаемую энергию в свет. Светодиод на 10 Вт состоит из трёх линеек кристаллов, которые параллельно подключаются к питанию, идущему от драйвера.
Перегорание одного из кристаллов в светодиоде приведёт к миганию во время работы. Характер мигания может быть как периодическим, с равными паузами, так и хаотическим. По разным причинам сгорание матрицы может вести к полному отключению светодиодного элемента, либо к отказу одной-двух линеек кристаллов.
Почему матрица мигает или не светится при перегорании
Кристаллы, залитые люминофором, соединяются между собой подводами, которые в случае с продукцией высокого качества делаются из золота, а в бюджетных приборах – из меди. Слишком сильное нагревание матрицы и соединительных контактов приводит к тому, что эти нити отслаиваются от кристаллов. Поэтому вся матрица или часть её отключается. После остывания нить возвращается в исходное положение и работа возобновляется. После повторного нагрева до критической отметки контакт снова прерывается и матрица гаснет. Этот цикл в процессе работы продолжается бесконечно, а для наблюдателя выглядит как мигание лампы. Полный выход светодиода из строя происходит, когда одна из нитей перегревается настолько, что отпадает от кристалла.
Зная о таком поведении, можно проверять состояние матрицы диодных прожекторов своими руками. Для этого нужно вооружиться не слишком острым предметом и нажать на те места матрицы, в которых проходят соединительные нити. Конечно, прожектор в это время должен быть включённым. Если при надавливании на один из путей прибор загорается, проблема найдена. В данном случае остаётся правильно заменить испорченный чип.
Это происходит, потому что кристаллы соединяются в матрице параллельно-последовательно, а питание от драйвера подаётся в виде постоянного тока. Поэтому после выгорания одной линейки, две оставшиеся получают силу тока в 1,5 раза больше номинальной. Работа под повышенной нагрузкой приводит к ещё большему нагреванию матрицы и быстрому сгоранию других нитей.
Ремонтируем матрицу
Замена светодиода при перегорании кристаллов на матрице не является чрезмерно сложной процедурой. После приобретения аналогичного по характеристикам компонента и специальной термопасты, необходимой для монтажа, нужно:
- Разобрать корпус прожектора, открутив крепёжные болты на корпусе.
- Снять линзу или стекло.
- Демонтировать рассеиватель.
- Открутить крепёжные винтики матрицы и аккуратно отпаять токопроводящие выводы. Для этого лучше всего подойдёт бесконтактная паяльная станция с термофеном.
- Смазать новый светодиод термопастой.
- Припаять контактные выводы светодиода и закрутить обратно крепёж.
При подключении светодиода крайне важно соблюсти полярность выводов. Опытные монтажники также рекомендуют при замене светодиода в недорогих китайских прожекторах заменить проводки. Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно
При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода
Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно. При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода.
Ремонт мощного прожектора
Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).
Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.
По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.
Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.
Принцип работы и схема
На вход преобразователя напряжение поступает через предохранитель (или реле датчика движения). Его выпрямляет диодный мост и сглаживает конденсатор. На выходе из конденсатора ток постоянный. Далее напряжение через резистор подается в стабилитрон и трансформатор.
Из стабилитрона выходит 9 В, необходимые для работы преобразователя, из трансформатора – высокочастотные импульсы на полевой транзистор. В полевом транзисторе сопротивление снижается почти до ноля, при прохождении тока через первичную обмотку трансформатора создается напряжение во второй обмотке. После выпрямления диодом и сглаживания конденсатором ток поступает в матрицу, диоды загораются.
Это стандартная схема, она может отличаться в зависимости от моделей и производителей.
Почему мигает или основные неисправности led лампы
Если есть электронная схема, то есть вероятность, что что-то может выйти из строя.
Признаки неисправного прожектора:
- прожектор не светит, хотя питание подключено;
- мерцает светодиод;
- тусклое свечение;
- свет неестественного оттенка.
Ремонт всегда начинается с поиска неисправности.
Первое, что обычно делают профессионалы, – внимательный внешний осмотр:
- Осматривается провод питания – нет ли переломов, обгорелой изоляции.
- Осматривается корпус и светодиодная матрица – нет ли механических повреждений.
- Разбирается прожектор и проверяется предохранитель.
- «Прозваниваются» провода на наличие контакта от вилки до платы.
- Осматривается печатная плата и электрические элементы на ней – на предмет механических повреждений или перегоревших элементов. Осматриваются контакты (нет ли окисной пленки).
- Прибор включается в сеть, и измеряется напряжение на входе (переменное 220 В) и на выходе – там должно быть постоянное. Номинал в документации на прожектор. Можно проконтролировать напряжение в промежуточных точках (на контактах электролитического конденсатора и далее по схеме). Определяется неисправный элемент. Если есть деталь для замены, то выпаиваем неисправную и впаиваем годную.
Во время диагностики и работы с паяльником и измерительными приборами следует соблюдать правила техники безопасности, не перегревать контактные площадки. Во время впаивания полупроводниковых приборов пинцет должен держать ножку детали между контактной площадкой и элементом (чтобы не перегреть транзистор).
Использование мультиметра для проверки светодиодов
Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.
Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.
Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.
Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.
Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.
Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.
После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.
Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.
В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.
Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.
Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.
Проверяем драйвер
Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке.
Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%.
Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что.
Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Как подобрать резистор – по закону дядюшки Ома, глядя на то, что написано на драйвере.
LED – драйвер 20 Вт. Стабильный выходной ток 600 мА, напряжение 23-35 В.
Например, если написано Output 23-35 VDC 600 mA, то сопротивление резистора будет от 23/0,6=38 Ом до 35/0,6=58 Ом. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом. Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит.
Если при подключении нужного резистора напряжение на выходе – в указанных пределах, делаем вывод, что светодиодный драйвер исправен.
Вероятные причины поломки и способы их устранения
Токоограничивающий конденсатор
Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.
Блок питания
Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).
Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.
Драйвер
Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.
Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.
Выгорание матрицы
Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.
Заключение
После определения неисправного элемента, его следует заменить на исправный, с аналогичными характеристиками. Если совершить ошибку при подборе элемента, впоследствии возможен выход из строя исправной или замененной детали. Поэтому заменяемые элементы должны подходить по вольтамперным характеристикам.
Важным условием сборки прожектора является обеспечение герметичности всей конструкции. Если этим условием пренебречь, также возможен скорый выход из строя всего прожектора и значительно увеличивается вероятность получения электротравмы.
