Как проверить конденсатор мультиметром: правила и особенности выполнения измерений

Проверка конденсатор без выпаивания с платы

Один из наиболее удобных способов проверки конденсатора — сделать работу без выпаивания с платы.

Алгоритм действий, следующий:

Изучите состояние деталей не схеме. К признакам неисправности относится изменение цвета, вздутие, расколы и иные симптомы. В процессе эксплуатации на поверхности конденсатор могут появиться признаки температурных воздействий (потемнение платы, токопроводящие дорожки и т

д)

Проверьте качество контакта, осторожно покачав ее пальцем. Измерьте напряжение в контрольных точках по цепи разряда

Убедитесь в работоспособности конденсатора.

При выявлении визуальных проблем или отклонении по напряжению подключите параллельно неисправному элементу заведомо целую деталь.

После такого эксперимента можно делать вывод об исправности.

Минус в том, что такой метод подходит для схем с небольшим напряжением.

Второй способ проверки — снятие напряжения и измерение сопротивление прямо на схеме.

Минус в том, что рассчитывать на высокую точность при такой проверке не приходится.

Сделайте следующие шаги:

1. Установите на мультиметре тумблер в позицию измерения сопротивления.
2. Вставьте щупы в специальные разъемы и прикоснитесь к выводам.
3. Смотрите, как показатель сопротивления увеличивается за счет заряда от прибора. Если это так, значит, деталь исправна.

Третий метод — проверка конденсатора с помощью RLC-метра. Подключите его провода-щупы к выводам детали и посмотрите на экран.

Учтите, что при параллельном соединении параметры емкостей складываются, а при последовательном применяется особая формула (на этом вопросе мы остановимся ниже).

КАК ПРОВЕРИТЬ КОНДЕНСАТОРЫ НА ПЛАТЕ НЕ ВЫПАИВАЯ ИХ

Приставка на одном транзисторе для измерения ESR цифровым мультиметром

ESR – Equivalent Series Resistance (Эквивалентное Последовательное Сопротивление) – один из важнейших параметров конденсатора. Особенно чувствительно его увеличение в процессе эксплуатации оборудования для импульсных схем источников питания.

Предлагаемая схема приставки-зонда к цифровому мультиметру позволяет проверять конденсаторы на ESR с помощью мультиметра в режиме измерения падения напряжения – без выпаивания из схемы, без собственного питания и, конечно, отображая значение тем же мультиметром. С одним уточнением: мы не обращаем внимания на показания в старшем разряде. Соответственно, следующая цифра (после запятой) – единицы Ом, за ней – десятые доли Ома и сотые, если они кому-нибудь интересны.

Основа схемы – генератор Хартли. При подключении к мультиметру генератор возбуждается на частоте около 80 кГц. При этом потребление тока от мультиметра настолько мало, что на шкале прибора показывает то же, что и при разомкнутых щупах «+» и «-».

С обмотки III трансформатора снимается синусоидальное напряжение с амплитудой около 120 mV. Малый размах измерительного напряжения (в процессе измерения ещё уменьшается) позволяет проверять конденсаторы без выпаивания из схемы, а разрешение до сотой доли Ома, при определённых навыках, – находить худшие конденсаторы из включенных параллельно за счёт ненулевой индуктивности проводников.

Резистор R1 предназначен для того, чтобы генерация не затухала при нулевом ESR. Подстроечным резистором P2 устанавливается значение «1,000» на шкале мультиметра при замкнутых щупах зонда. Данные трансформатора приводятся для цифрового мультиметра DT890B. Сердечник — ферритовое кольцо из энергосберегающих ламп внешним диаметром 10мм, внутренним 6мм, высотой 3мм. Обмотки равномерно распределены по кольцу, последней наматывается обмотка III. Число витков: I – 8, II – 80, III – 5. Диаметр и марка провода не критичны.

Для других мультиметров возможно придётся подобрать число витков обмотки III для масштабирования шкалы. В опытном образце имитацией ESR резисторами получены следующие результаты (первая цифра – сопротивление резистора, вторая – показания мультиметра):

0 – 1,000 1 – 1,120 2 – 1,260 3 – 1,360 4 – 1,430 5 – 1,480

Линейность измерений невысока, но достаточна для практического применения.

Ввиду простоты схемы печатная плата не приводится. Щупы приставки-зонда — из стальной облуженой пружинящей проволоки диаметром 1 мм, длиной 50-70 мм, припаяны непосредственно к печатной плате. Схема размещена в корпусе от разъёма DB-9 (COM-порт и подобные) с выведенными проводами «+» и «-», которые заканчиваются «крокодилами» для соединения со щупами мультиметра.

Необходимый минимум сведений

Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. При подаче напряжения заряд какое-то время должен увеличиваться, затем происходит резкое снижение уровня — разряд, и все повторяется снова — заряд/разряд. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром.

Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий

Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково. Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Низковольтные — на 6 В или 50 В, высоковольтные на 1000 В —  проверка одинаковая.

Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания. Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

• Красный щуп — к положительному выводу.
• Черный щуп — к минусовому (отрицательному).

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические (полярные) емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета. Если корпус белый — полоса черная, корпус черный — полоса белая (светло-серая). Вот этой полосой отмечается отрицательный вывод (минус).

Внешний вид электролитического (полярного) конденсатора и его обозначение на схемах

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов.

Измерение емкости конденсатора мультиметром и специальными приборами

Некоторые мультиметры имеют функцию измерения емкости. Взять хотя бы эти распространенные модели: M890D, AM-1083, DT9205A, UT139C и т.д.Также в продаже есть цифровые измерители емкости, например, XC6013L или A6013L.

С помощью любого из этих приборов можно не только узнать точную емкость конденсатора, но и убедиться в отсутствии короткого замыкания между обкладками или внутреннего обрыва одного из выводов.

Некоторые производители даже уверяют, что их мультиметры способны проверить емкость конденсатора не выпаивая его с платы. Что, конечно же, противоречит здравому смыслу.

К сожалению, проверка конденсатора мультиметром не поможет определить такие наиважнейшие параметры, как ток утечки и эквивалентное последовательное сопротивление (ESR). Их измерить только с помощью специализированных тестеров. Например, с помощью весьма недорогого LC-метра.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

Такой электрический компонент, как конденсатор, состоит из пары проводников (токопроводящих обкладок). Между собой они разделены диэлектриком. В цепь, которая пропускает ток постоянного характера, включать его нельзя, поскольку это равнозначно разрыву

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Как проверить исправность электролитического конденсатора мультиметром

Сначала нужно провести внешний осмотр конденсатора. Повреждения электролитов нередко приводят к увеличению давления внутри их корпуса. В итоге они взрываются. Сила взрыва невелика, но больший вред окружающему пространству наносит разбрызгивание содержимого детали. Для исключения этого явления современные конденсаторы имеют в верхней части крестообразную насечку. При превышении давления корпус рвется по ее линиям и стравливает давление из корпуса, не давая ему достичь высоких значений. Заключение о неисправности можно смело дать в случаях вспучивания корпуса или его разрыва в месте насечки. В остальных случаях потребуется проверить работоспособность конденсатора.

Такой конденсатор необходимо заменить

Принцип проверки заключается в следующем. Мультиметры и тестеры используют для измерения сопротивления внутренний источник постоянного тока – батарейку. Для проверки исправности конденсатора прибор подключают к его выводам, соблюдая полярность. В первый момент времени прибор будет показывать сопротивление разряженного устройства, которое близко к нулю. Источник постоянного тока прибора начнет заряжать конденсатор, по мере зарядки сопротивление будет увеличиваться. Когда заряд закончится, прибор покажет бесконечно большое сопротивление, лежащее за пределом его измерения.

Перед тем, как проверить конденсатор мультиметром, его необходимо разрядить, замкнув выводы между собой или закоротив любым металлическим предметом: отверткой, пинцетом, ножом. Предел измерения мультиметра выставляется максимально возможным. Плюсовой вывод прибора, имеющий красный цвет и маркировку «Ω», соединяется с выводом радиодетали, обозначенным знаком «+». Минусовой вывод черного цвета, обозначенный на корпусе мультиметра «COM», подключается к другому выводу, и измерение начинается. При этом нужно внимательно следить за показаниями мультиметра, которые должны только увеличиваться, не изменяясь в меньшую сторону.

Должен быть обеспечен надежный контакт между щупами мультиметра и выводами детали, процесс не рекомендуется прерывать. Также нельзя держаться за оба вывода руками: тело человека имеет сопротивление, которое будет шунтировать элемент, мешая ему заряжаться. В конце проверки прибор покажет не бесконечность, а сопротивление тела, и исправность изделия определить будет невозможно.

Возможные результаты проверки конденсатора мультиметром:

• показания прибора равны нулю и не увеличиваются, любо увеличиваются незначительно. В этом случае у изделия наблюдается пробой (замыкание) обкладок между собой. Его подключение к схеме, где он работает, приведет к короткому замыканию
• показания прибора увеличиваются, но не достигают бесконечности, останавливаясь на определенном значении сопротивления. В этом случае между обкладками наблюдается ток утечки, а емкость изделия значительно снижается. Элемент будет работать, но неэффективно, выполняя свое функциональное назначение не полностью. Использование его в блоках питания приведет к недостаточной фильтрации выходного напряжения, на звуковых устройствах это сопровождается наличием фона 50 Гц в выходном сигнале. В других узлах это приводит к искажениям сигнала.

Рабочее напряжение мультиметра не превышает 1,5 В, а в схемах, где работают конденсаторы оно намного больше. Если прибор показывает утечку, то при установке изделия на свое место при рабочем напряжении не исключен его полный пробой.

При проверке работоспособности электролитического изделия изменять полярность подключения мультиметра не имеет смысла.

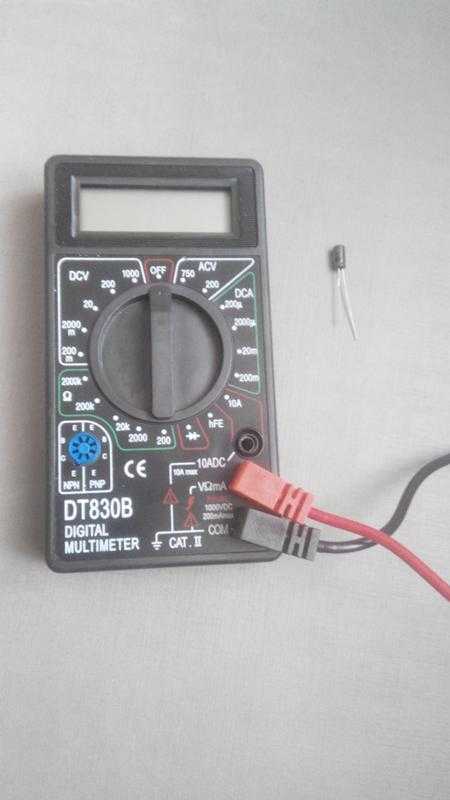

Проверка мультиметром

У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.

Проверка неполярных конденсаторов

Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.

Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.

Измерение полярного керамического конденсатора: пошаговая инструкция

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Шаг 3. После установки режима необходимо проверить дисплей — на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.

Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.

Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.

Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.

В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

Шаг 1. Настраиваем прибор в режим омметра.

Шаг 2. Подсоединяем клеммы к компоненту.

Шаг 3. Останавливаем прибор.

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.

Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом — 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.

Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре.  При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Основной способ – проверка мультиметром

Данный вид тестера наиболее подходящий способ, чтобы проверить рабочие характеристики конденсатора, в случае его «отказа» работать. С его помощью можно узнать о обрыве в бочонке, также он покажет возможное наличие замыкания и сообщит о показании емкости конденсатора.

Перед началом проверки стоит узнать о типе конденсатора, который может быть электролитическим (полярным) либо неполярным. В случае проверки первого варианта, вам придется соблюдать полярность, вследствие чего присоединение плюсового щупа должно осуществляться только к ножке с плюсом и наоборот, минусовая ножка будет соединена с минусовым щупом. Технологию проверки конденсатора неполярного типа вы узнаете чуть ниже, однако в этом случае, полярность соблюдать не требуется. Итак, приступим к обсуждению выполнения действий проверки.

Измерение показателей сопротивления

Чтобы проверить тестером сопротивление конденсатора, требуется отпаять бочонок и щипцами переложить его любое удобное место. Далее следует переключить мультиметр, направив ручку переключения в сектор Ω, который отвечает за измерение сопротивления

Строго соблюдая полярность, приложите щупы к ножкам и обратите внимание на показания, которые появятся на экране тестера. Оно сразу же будет расти, так как цифровой мультиметр автоматически будет производить зарядку конденсатора. Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1

Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора

Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1. Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора.

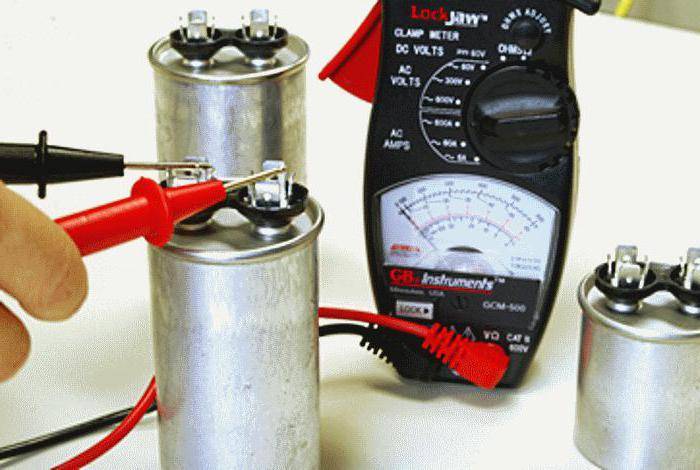

Также, для измерения сопротивления можно использовать стрелочный мультиметр, при этом определение данного значения будет еще легче. Стрелка должна повышать значение постепенно, если же она стоит на нуле или сразу «прыгнула» на максимум – кондер неисправен.

Исправность конденсатора неполярного типа можно проверить, прикоснувшись щупами мультиметра к выводам, при этом соблюдать полярность не требуется, а диапазон измерений должен быть установлен в значение 2 МОм. В случае появления значения, которое будет меньше двух, конденсатор требуется подвергнуть замене, так как он сломан.

Данный тип проверки используется для предметов, емкость которых превышает 0,25 мкФ. Не все изделия с меньшим показателем будут работать в таком режиме.

Определение емкости

Определить целостность бочонка можно также с помощью измерения его емкости. Для этого выставьте на тестере требуемый режим измерений и вставьте изделие в специальные отверстия, которыми оснащен мультиметр. Если их нет, то, как и в случае с определением сопротивления, прислоните щупы к ножкам и посмотрите значение на табло. Показатели емкости должны равняться цифрам, указанным на оболочке конденсатора. Если же они не совпадают – изделие непригодно для дальнейшего использования.

Как измерить напряжение

Измерив напряжение бочонка и сравнив его с номинальным значением, вы также сможете определить степень его исправности. Для этого нужно найти источник питания, напряжение которого будет меньше чем у измеряемого конденсатора. Зарядите им конденсатор, не забывая о соблюдении полярности. Как правило зарядка продлиться не более нескольких секунд. Далее с помощью тестера, переведенного в требуемый режим, определите показатели напряжения. Как и в случае с емкостью, показатели должны быть схожими с номинальным значением.

Еще одна важная деталь – бочонки с большой емкостью элементарно проверяются при помощи обыкновенной изолированной отвертки. Прислонив ее конец к полностью заряженному конденсатору, вы можете увидеть очень яркую искру. В таком случае бочонок исправен, если же искры нет либо она едва заметна – он сломан.

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ.  Пошаговая инструкция проверки:

1. Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
2. Переключатель мультиметра ставится на значение сопротивления.

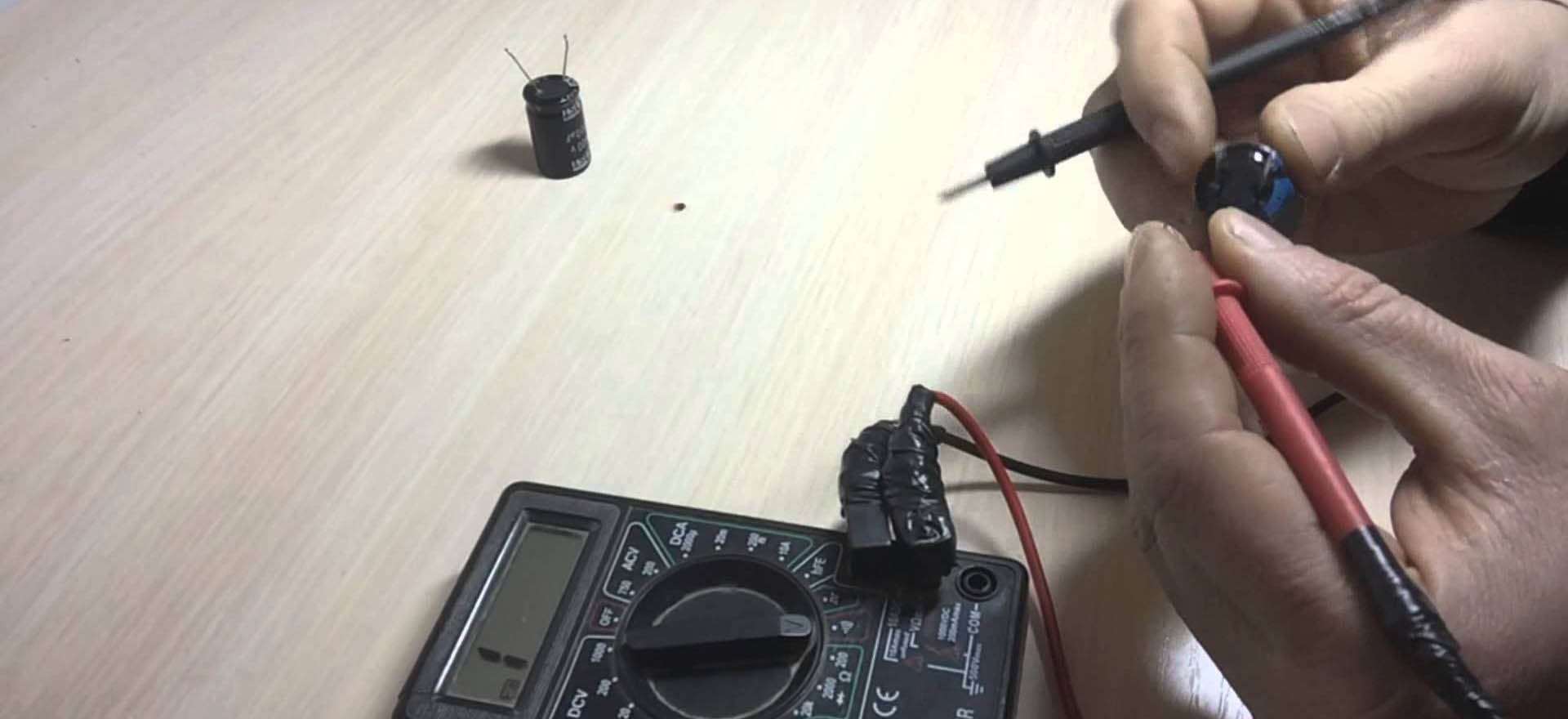

3. Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

Из чего складывается ESR:

• сопротивление обкладок, выводов, узлов соединения;
• неоднородность диэлектриков, влага, паразитные примеси;
• сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

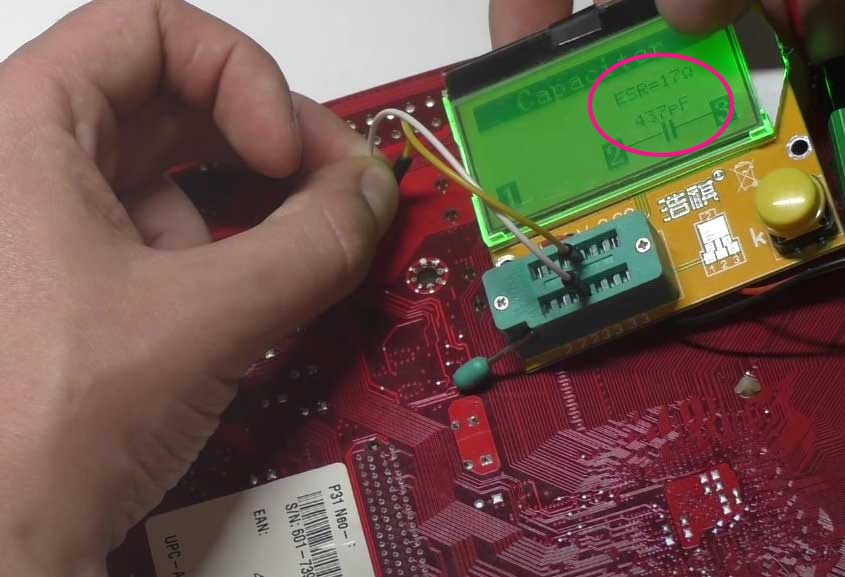

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

• снижение рабочих показателей в результате иссыхания;
• увеличение параметров тока утечки;
• повышение активных потерь внутри цепи;
• замыкание на обкладках;
• потеря контакта;
• обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.

Проверка на ёмкость

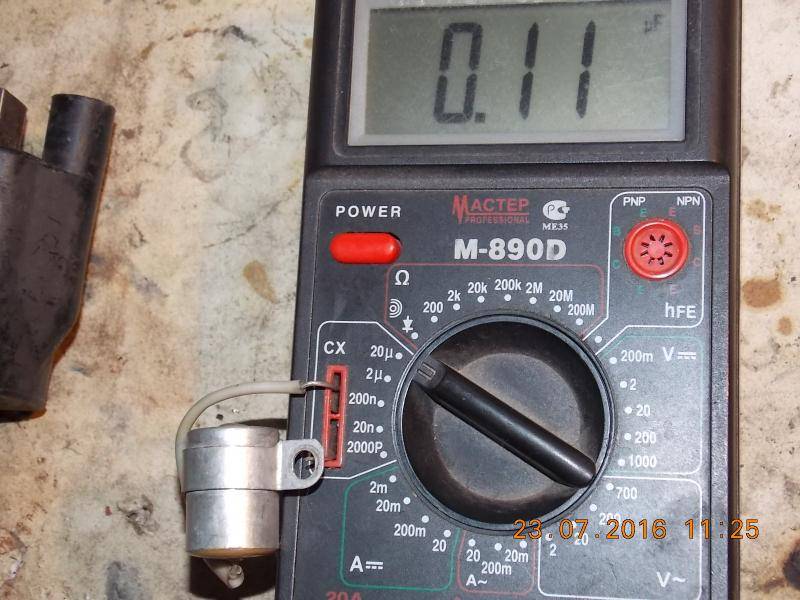

Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).

Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.

Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.
