Стандартные схемы распиновки кабеля RJ-45
Установка коннекторов на кабель регламентируется международным стандартом EIA/TIA-568. Он определяет правила и порядок создания внутриквартирных сетей. В зависимости от того, для чего предназначен кабель и какая нужна его пропускная способность, выбирается схема обжимки.
Прямая обжимка 8-проводникового кабеля
Восьмижильный кабель применяется для высокоскоростных каналов связи с пропускной способностью до 1 000 Мбит\с.
Если предполагается соединить компьютер, многофункциональный центр или телевизор с роутером или свитчем, то следует применить «прямую» схему обжимки восьмипроводного кабеля. Схема называется прямой, потому что оба конца кабеля соединяются с вилкой коннектора в одном и том же порядке цвета проводников. Существуют два взаимозаменяемых типа этой схемы – А и В. Первый применяется в США и Европе, второй – в России. Оба абсолютно равноценны. На первую позицию ставится бело-оранжевый провод.
ФОТО: sovet-ingenera.comСхема прямой обжимки по варианту В
Имеется другой вариант, перекрёстный. Но в настоящее время он применяется очень редко. Он был нужен для соединения двух одинаковых устройств, например двух компьютеров или двух коммутаторов. Сейчас соединение с участием прямого кабеля происходит автоматически.
Прямой порядок обжима 4-проводникового кабеля
Для медленных сетей до 100 Мб\с вполне достаточно четырёхжильного кабеля. Его схема обжимки приведена на Рис. 5.
ФОТО: sovet-ingenera.comСхемы обжимки четырёхпроводного кабеля по прямому порядку тип В и тип А
Кросс-линковый порядок обжима 8-проводникового кабеля
Перекрёстный обжим восьмижильного кабеля («кроссовер») для высокоскоростных сетей выполняется по схеме Рис. 6 .
ФОТО: sovet-ingenera.comСхема восьмижильного кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В
Перекрёстная обжимка 4-проводникового кабеля
Подобная схема применяется только в домашних низкоскоростных сетях при коммутации между собой двух старых компьютеров.
Витая пара
В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.
Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).
Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).
По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.
Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.
Маркировки витой пары:
- UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
- FTP – с фольгой, тоже порой применяют в помещении.
- SFTP – металлическая оплетка, применяют на улице.
- STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).
Итого разные варианты скомпонованы на следующем рисунке:
Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.
Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.
Подключение периферийного оборудования
Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.
Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.
- Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
- Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
- Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).
Для прочности конструкции можно воспользоваться изолентой.
Распиновка RJ-45
Распиновкой называют расположение проводников и контактов в коннекторе так, чтобы канал мог реализовать обмен данными. Существует два стандарта схемы – Т568А и Т568В. В России более распространена распиновка RJ-45 по стандарту В.
У витых пар может быть 2 или 4 пары проводников. Первый тип используется для передачи данных на невысокой скорости, второй – на высокой (более 1 Гб/с). В жилые здания чаще заводятся потоки до 100 Мб/с, но, поскольку технологии совершенствуются и быстрое соединение становится все более распространенным, лучше сразу организовывать сеть из 8 проводов. Тогда не придется ничего переделывать, если скорость изменится: в любом случае коннекторы и розетки используют 8 контактов.
Делали обжим витой пары самостоятельно?
Да 50.12%
Нет 38.23%
Предстоит 11.66%
Проголосовало: 429
Обжим без использования пресс-клещей
Не всегда под рукой есть специальный инструмент, поэтому далее рассмотрим, как выжать кусок интернет-кабеля без изгиба.
Основным инструментом станет альтернатива обжимным клещам — обычные плоские (шлицевые.
Этот способ более трудоемкий и трудоемкий, чем обжим клещами, но при отсутствии специального инструмента себя оправдывает. Правильно обжатый кабель работает так же хорошо, как и обычный.
Шаг 1. Снимаем изоляцию
Сначала удалите изоляцию с провода — вы можете аккуратно снять ее ножницами или использовать инструмент для зачистки проводов на плоскогубцах — вставьте, скрутите и кожух оторвется. Он хрупкий, поэтому снимается довольно легко. Снять утеплитель не так уж и много — от конца уходит всего пара сантиметров. Если ничего другого, то все вырежете. На плоскогубцах есть специальные отметки, на каком уровне следует разрезать подкладку.
Шаг 2. Расправляем провода
Теперь берем наши провода, распрямляем и располагаем по схеме распиновки. Дайте совет — попробуйте распрямить их карандашом или рукой — они станут гладкими и близко друг к другу — это то, что нам нужно.
Шаг 3. Обрезаем
Пришло время вырезать и выровнять наши пряди. Режем либо плоскогубцами, либо теми же плоскогубцами, но тоже ножом. Оставляем около дюйма чистой нити. С практикой научитесь точно настраивать расстояние.
Шаг 4. Попадаем в коннектор
Самая тяжелая часть. Теперь нам нужно вставить нашу конструкцию в соединитель. После вставки разъем опускается вниз. Почему сложно: пряди стараются не попадать в свои бороздки, залазить на соседей, загибаться, путаться
Здесь помогает рекомендация — терпение и еще раз внимание к карандашной обработке
Шаг 5. Вставляем до конца
После удара прижимаем кабель так, чтобы проводка полностью прекратилась. В этом случае обертка скроется в самом коннекторе. Если корпус не подходит к разъему, в будущем возможны переломы. Если реверс окажется коротким, нити не дойдут до ножей. Так что все со стажем и зрением.
Шаг 6. Опрессовка
А теперь самое время сжать наши ножи — о способах говорилось выше, но лучше всего использовать плоскогубцы. Взять и отжать.
Шаг 7. Проверка и доработка
Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию, прежде чем рассердиться, — снова сжать ножи, но посильнее. Часто помогает.
Если нет связи, обратите внимание на это:
- Кабели подключены точно по схеме? ты взлетел? Просмотрите разъем.
- Дошли провода до коннектора остановки? Удалось ли достать ножи?
Остальное можно отнести только к обрыву кабеля.

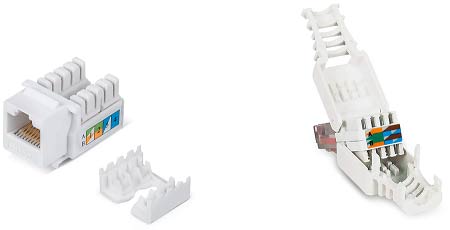

Изначально, перед тем, как обжимать сетевой кабель, можно такие крышки подключить. Они отлично защищают от перегиба возле разъема, но практически все без них живет. Видов много, в статье об этом не говорится. Для справки.
Ошибки при подключении интернет розетки
Обжим без инструмента
Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:
- с помощью обычной отвертки выполняется обжим коннектора RJ 45;
- ножом можно выполнить зачистку витой пары на несколько сантиметров;
- кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.
Выполняется процедура двумя способами:
- прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
- также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.
Последовательность обжимки такова:
- зачистить кабель при помощи ножа;
- расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
- кусачками подрежьте проводки и оставьте примерно 1 см;
- проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
- вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
- при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
- защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
- выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.
Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.
Прочитали: 674
Обжим витой пары. Назначение сетевого кабеля.
Сетевой кабель — вид кабеля связи, который представляет собой несколько пар изолированных проводников, чаще всего 4 пары проводников заключённых в единую защитную оболочку. Провода каждой пары скручены (свиты) между собой, в связи с этим, сетевой кабель имеет в народе второе название — витая пара. Качественный и правильный обжим витой пары, безусловно является залогом быстрого и надёжного интернет соединения. Разделение проводников в сетевом кабеле на витые пары, выполнено прежде всего для снижения уровня электромагнитных помех от внешних источников, а также для защиты от взаимных наводок при передаче сигналов.
Интернет сети. Кликабельно.
Сетевой кабель получил наиболее широкое применение в локальных вычислительных сетях (Local Area Network), поэтому, собственно utp кабель имеет и третье название — LAN кабель. На текущем этапе сетевые кабеля активно используются в различных сферах, от автоматики и интернета, до охранных систем и систем видеонаблюдения. В данной статье, мы разберём как выполнить обжим витой пары при помощи коннекторов RJ45 и в результате получить полноценный LAN кабель (интернет кабель).
Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af
Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.
Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).
Схема обжатия консольного кабеля (rollover cable)
В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.
Перекрестная распиновка (crossover), маркируется как 568A
Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.
Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.
Прямой обжим с 4 жильной витой пары (двухпарный провод)
Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.
Прямая распиновка, маркируется как 568В
Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.
Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.
Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с
Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.
Подготовка к обжатию интернет кабеля
Для того чтобы правильно обжать интернет кабель в домашних условиях вам нужен минимум оборудования. Во-первых, вам нужен сам кабель. Если речь идет об интернет кабеле, то он у вас уже есть. Этот кабель, который вам провели от Интернет-провайдера. Во-вторых, вам нужны коннекторы RJ-45 (фото внизу).
Такие коннекторы можно приобрести в компьютерных магазинах или заказать через Интернет. Обычно такие коннекторы продаются в пачках по 100 штук, но можно найти и поштучно. Если будете покупать поштучно, то лучше взять с запасом, на случай, если что-то пойдет не так.
Также вам понадобится инструмент для обжатия интернет кабеля (фото внизу) также известный как кримпер или просто «обжимка». Данный инструмент также можно найти в магазинах с мелкой компьютерной техникой или в Интернете.
Если вы не готовы покупать кримпер, то можно обойтись простой отверткой и своими руками. Но, в этом случае процесс обжатия интернет кабеля становится немного сложнее.
Последовательность обжима 8 жильной витой пары + схема
Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.
Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:
- Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.
Снятие изоляции при помощи стриппера - Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.
Производите обрезку - Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.
Рис. 8. А – правильный обжим, В – неправильный - Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.
Обжатие коннектора кримпером
Обжим отверткой
Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).
После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
Технология обжимки
Приведем пошаговый порядок обжима 8-проводного кабеля:
- удалите изоляцию и зачистите провод на 3 см;
- разъедините жилы так, чтобы они были расположены отдельно друг от друга;
- вставьте провода в коннектор;
- при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:
- после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
- кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
- затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.
Прямой тип
Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):
по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;
по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.
Перекрестный тип
При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.
Компьютер — компьютер, свитч — свитч, хаб — хаб.
Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.
Схемы обжимки и маркировка витой пары
Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.
Ленивая обжимка 2 пар
В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.
Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.
Распиновка для локальной сети в которой больше 2х компьютеров
При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.
Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.
Прямая распиновка маркируется как 568B
Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.
Перекрестная распиновка Crossover маркируется как 568A
Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.
Прямой обжим с 4 жильной витой пары двухпарный провод
Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.
Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.
Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF
Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.
Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.
Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с
Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.
Схема обжатия консольного кабеля Rollover Cable
Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.
Способы монтажа
Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.
Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.
Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.
Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.
Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.
Совет!
Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.
Инструмент для работы с кабелем «витая пара»
Для работы с кабелем «витая пара» при наличии достаточно большой локальной сети необходимо иметь под рукой весь необходимый инструмент:
- клещи обжимные;
- нож для заделки концов кабеля в розетках, в кросс- и патч-панелях;
- инструмент для зачистки изоляции (лучше всего для этого подходят специальные клещи, например, TALON TOOL HT-S501A);
- кабельный тестер.
В домашних же условиях, когда необходимого инструмента под руками нет, обжать разъём или заправить концы проводов в розетке можно конечно и с помощью обычной шлицевой отвёртки, но для этого нужна определённая сноровка и опыт. Качество соединения конечно же в этом случае будет уже не тем. Впрочем, сейчас в магазинах, если поискать, можно найти специальные разъёмы и розетки, для обжима проводов в которых не требуются специальные инструменты.
Что собой представляет витая пара
Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.
Набор инструментов, которыми пользуются профессионалы
Виды и типы
Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.
Витая пара — кабель, который используют для подключения проводного интернета
Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.
Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).
Выбор категории и защитной оболочки
И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.
чтобы провести Интернет, витую пару надо покупать определенных категорий
И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.
По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.
Количество пар
В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).
Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать
В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.
Как проверить патч-корд
Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.
Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.
Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:
Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён
Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет. Запись опубликована 29 февраля 2020 автором XasaH в рубрике Общие вопросы с метками rj45, витая пара, обжимка, распиновка
Запись опубликована 29 февраля 2020 автором XasaH в рубрике Общие вопросы с метками rj45, витая пара, обжимка, распиновка.
Подведем итоги
В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда своими руками, используя необходимые инструменты, обжать витую пару по той или иной схеме подключения. Главное, придерживаться основных правил, не лишним будет их повторить еще раз:
Опрессовку нужно производить согласно цветовой гамме.
важно соблюдать правила резки кабеля. Помните, что провода должны упираться в стопор каналов
Зажим должен фиксировать кабель, не снимая изоляции (см. Рис. 8).
Процедура опрессовки допускает прямой и обратный методы, но недопустимо подключение четырех- и двухпроводной схемы подключения.
Хотя Smart Hub допускает сочетание прямых и перекрестных подключений, рекомендуется придерживаться одного типа стандартов.
Проверка кабеля тестером позволяет быстро обнаружить проблему.
Качественный инструмент гарантирует стабильный результат. Также можно купить китайские плоскогубцы, но в этом случае качество обжима и стойкость инструмента будет на совести производителя.
