Популярные варианты
Хорошо зарекомендовали себя:
- нидерландская фирма Belden;
- итальянская компания Cavel;
- американская фирма Commscope;
- компания из Роттердама Mediaflex.
Волновое сопротивление кабеля равно 75 Ом. Эта характеристика не зависит от строения, производителя и является для всех проводов одинаковым. Изделия с таким сопротивлением отлично подходят для обычных антенн с частотой принимаемого сигнала до 2,1 ГГц.Марки коаксиальных кабелей:
- RG-6.
Среди всех вариантов самый популярный благодаря невысокой цене и хорошим характеристикам. Явный недостаток этой марки провода – на улице работает недолго и быстро приходят в негодность. Для внутренних работ стоит выбирать белый провод. - PK 75.
Это изделие аналогично RG-6 по характеристикам, но производители у него российские. Провод имеет медную сердцевину 1 мм, диэлектрик ПЭ, медную оплетку или двойной уровень защиты из алюминиевого лавсана и луженой меди. - RG-59.
Более тонкий аналог RG-6, имеющий толщину сердцевины 0.5-0.58 мм. Диаметр коаксиального провода – 5.4-6.0 мм. Принимает все виды сигналов, но на расстоянии более 190 метров теряет свои характеристики. - SAT 50.
Производитель коаксиального провода – компания Cavel (Италия). Сердцевина медная толщиной 1 мм, уровень защиты двойной усиленный, коэффициент от 60 дБ, общий диаметр 6,6 мм. - SAT 703.
Коаксиальный телевизионный кабель cavel sat 703 имеет медную сердцевину 1.13 мм. Волновое сопротивление 75 ом и двойной экран – характеризуют эту марку. Коэффициент экранирования от 80 дБ и выше, общий диаметр изделия 6,6 мм. - DG 113. Его выпускает компания Cavel. Технические показатели практически такие же, как у марки SAT 703. Самый дорогой коаксиальный кабель, но благодаря высокому коэффициенту экранирования передает все виды сигналов высокого качества.
Маркировка кабеля
Сегодня на рынке представлено множество видов продукции. Если хочется выбрать оптимальную марку кабеля для решения тех или иных задач, без погружения в справочники не обойтись. Различают отечественную и зарубежную классификации изделий.
Кабель классифицируют по материалу изоляции и рекомендациям к эксплуатации. Однако на практике сверхточные решения, то есть выбор особого провода и его заказ в специализированных компаниях, не применяются обычными пользователями. Определить, что то или иное изделие подойдет для решения поставленной задачи, можно по его маркировке.
На поверхности внешней изоляции кабеля указывается цифро-буквенный код. Его расшифровка укажет, где можно прокладывать линию, а также как будет удобнее ее коммутировать. Кабель отечественного производства маркируют по типу прокладки и особенностям конструкции:
- РК, общего назначения;
- КВКв, для внутренней прокладки, в оболочке из ПВХ;
- КВКпт, армированный, с тросом, для внешней прокладки;
- ККСВ, классической конструкции с однопроволочной жилой, для внутренней прокладки;
- КВКп, внешней прокладки, в оболочке из светостабилизированного полиэтилена;
- КВКнг, универсальный, в огнестойкой оболочке;
- ККСВГ, с многопроволочной центральной жилой.
Далее на оболочке кабеля указывается ТУ, по которому можно определить все характеристики изделия согласно нормированной сетке. Общая маркировка выглядит так (порядок):
- тип кабеля, РК, КВК;
- значение волнового сопротивления (75 Ом);
- диаметр слоя диэлектрика вокруг центральной жилы;
- цифровой кода типа изоляции по категории теплостойкости;
- идентификатор разработки, две цифры;
- назначение изделия.
Например, обозначение РК 75-4.9-322А расшифровывается как радиочастотный коаксиальный, внутренний диаметр диэлектрика 4 мм, внешний диаметр провода 9 мм, в полувоздушной вспененной изоляции, разработка 22, антенного назначения. Аналогично есть схема маркировки для изделий класса КВК, кабеля высокочастотного коаксиального.
На заметку! Обозначения на изоляции кабелей зарубежного производства несколько шире. Здесь указывается фирма-изготовитель, название кабеля по каталогу, материал жилы и оплетки, сечение центрального проводника, плотность оплетки и ее толщина, характер жилы, сопротивление и сертификат соответствия.
Обзор антенных проводов разных марок
Представляем обзор моделей, который позволит быстро выбрать антенный кабель для телевизора и решить, какой лучше.
Наименование | |||||
Характеристики | REXANT модель RG 6U | REXANT модель RG59 | SAT серия 50 | SAT серия 703 | РК серия 75 |
Толщина внутренней жилы | 1 мм | 0,5 мм | 1 мм | 1,13 мм | 1 мм |
Материал центрального проводника | одножильный стальной провод с медным напылением | одножильный с медным напылением | медная жила | медный проводник, одножильный | однокомпонентная медная жила |
Характеристики экрана | фольгированный алюминий со стальной оплеткой | алюминиевая фольга со стальными нитями | усиленный экран включает два слоя фольги со слоем оплетки медно-оловянной | экран с двойным слоем фольги из алюминия с пластиком покрыт медно оловянной оплеткой | медная оплетка и алюминиевый лавсан |
Диаметр внешнего слоя оболочки, мм | 6,8 | 6 | 6,6 | 6,6 | 6 |
Величина сопротивления, Ом | 75 | 75 | 75 | 75 | 75 |
Возможности | передает сигналы эфирного и кабельного телевидения | используется для подключения к эфирным антеннам. Может передавать сигнал кабельного телевидения на небольшие расстояния | передает сигналы кабельного, цифрового и эфирного телевидения | чаще всего используется для кабельного вещания и для прокладки на улице | используется для кабельного и эфирного типа сигнала |
Ряд моделей от российского производителя Rexant, представленных в таблице, отличаются невысокой стоимостью и достаточно хорошим качеством передачи сигнала. Стоимость составляет от 10 до 20 рублей за метр. Модели RG 6 и RG 59 отлично подходят для монтажа в помещении, так как обладают достаточной гибкостью и небольшим внешним диаметром.
Проводники от итальянского производителя Cavel являются более дорогостоящими, обеспечивая при этом высокое качество проводки и передачи сигнала. Стоимость за метр кабеля от Cavel составляет в среднем около 30 рублей за метр и выше. Модель Sat 50 считается самой оптимальной по соотношению цена/качество. Благодаря универсальности, Sat 50 чаще всего используют для монтажа как в помещении, так и снаружи. Причем подключать его можно для передачи сигнала как для спутникового, эфирного, кабельного, так и для цифрового вещания.
Таким образом, решить, какой выбрать коаксиальный кабель для телевизора, достаточно просто, зная необходимые параметры и характеристики.
Выбираем кабель для своих нужд
Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.
RG-6U
Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.
Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.
Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.
Средняя стоимость: 9 – 20 рублей за 1 м.
РК-75
Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.
Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.
Средняя стоимость: 13 – 30 рублей за 1 м.
SAT-50
Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.
Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.
Средняя стоимость: 30 – 50 рублей за 1 м.
SAT-703
Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.
Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.
Средняя стоимость: 35 – 60 рублей за 1м.
DG-113
Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.
Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле
Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги
Средняя стоимость: 55 – 70 рублей за 1 м.
Выбор TV кабеля
Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?
Устройство телевизионного кабеля

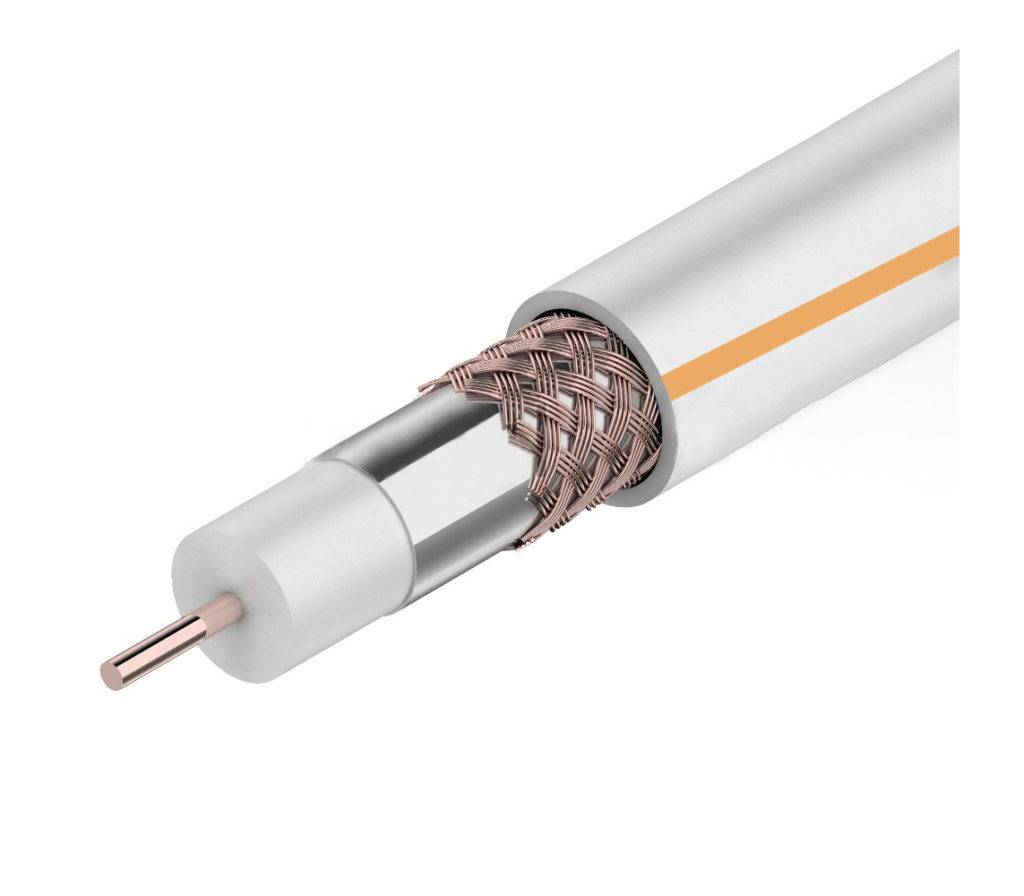

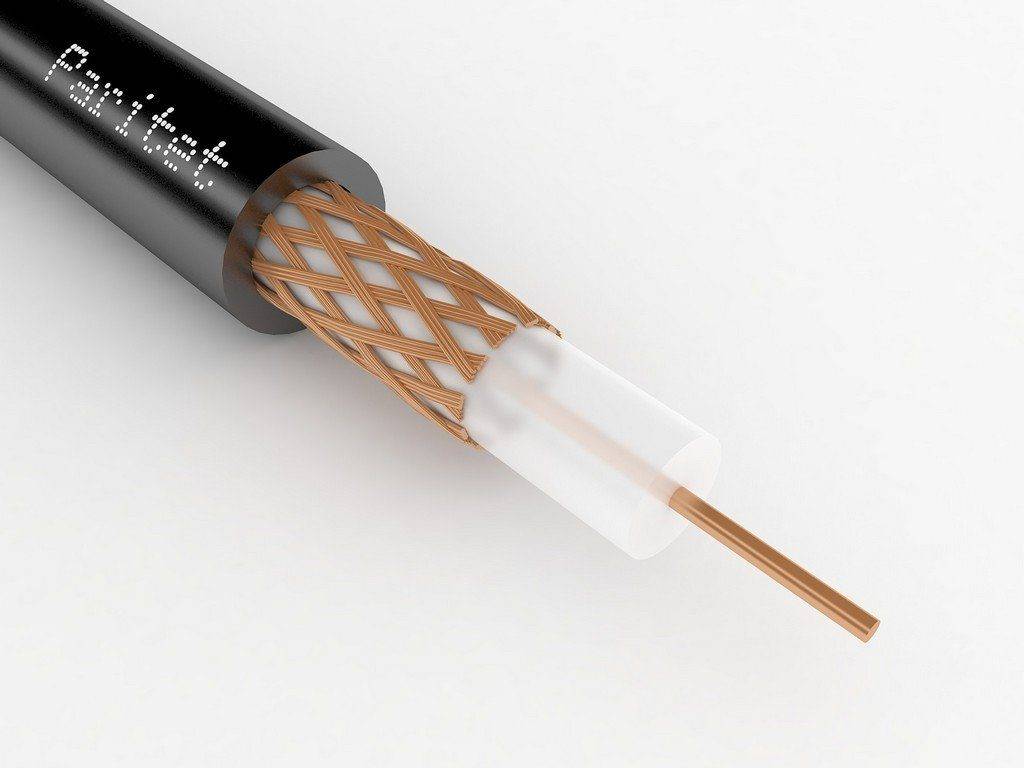

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.
По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.
В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных – медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.
Как проходит ток по антенному кабелю
Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.
Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.
Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!
Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.
Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.
Маркировка TV кабеля
Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.
Данная маркировка антенного кабеля обозначает следующее:
- CABLETECH – фирма-производитель CABLETECH (Китай).
- RG 6U/48 – марка кабеля.
- HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
- 75 OHM – волновое сопротивление 75 Ом.
- 055М – метка метража, с каждым метром метка изменяется на 1.
Как выбрать антенный телевизионный кабель
На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.
Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.
Основные типы коаксиальных кабелей
При выборе идеального коаксиального кабеля для телевизора важно знать, какие типы кабелей существуют и чем они отличаются друг от друга. Ниже приведены основные типы коаксиальных кабелей:
RG-6
RG-6 является наиболее распространенным типом коаксиального кабеля для телевизионных систем. Он имеет диаметр проводника около 1 мм и предлагает надежное качество сигнала для стандартного разрешения (SD) и высокой четкости (HD) телевизионного вещания. RG-6 можно использовать для передачи сигнала сателлитного телевидения, кабельного телевидения и цифрового телевидения. Этот тип кабеля также имеет низкую дисперсию, что позволяет ему передавать сигналы на большие расстояния без существенной потери качества.
RG-59
RG-59 является старшим братом RG-6 и менее распространенным типом коаксиального кабеля. Он имеет более узкий диаметр проводника и может использоваться для передачи сигнала телевидения с низким разрешением. RG-59 обычно применяется в аналоговых системах видеонаблюдения и некоторых аудио/видео устройствах. Однако, если вам требуется передача сигнала HD телевидения, рекомендуется использовать RG-6, так как RG-59 может привести к потере качества из-за большего сопротивления и дисперсии.
RG-11
RG-11 является более толстым и мощным коаксиальным кабелем, который может использоваться для передачи сигнала на большие расстояния. Он имеет более толстую жилу и оболочку, что улучшает его способность сопротивляться помехам и снижает дисперсию сигнала. RG-11 обычно применяется для магистральных систем кабельного телевидения, коммуникаций на короткие пути и других приложений, требующих высокие надежность и качество передачи сигнала.
Выбор правильного типа коаксиального кабеля зависит от ваших требований и спецификаций вашей системы подключения телевизора. Обычно RG-6 является наиболее распространенным и универсальным вариантом, который обеспечивает хорошую передачу сигнала для большинства домашних телевизионных систем. Однако, если вам требуется передача сигнала на большие расстояния или вы работаете с специализированными приложениями, может быть рациональным выбрать более мощный и толстый кабель, например RG-11.
Назначение кабеля
С момента появления спутникового и цифрового телевидения с высоким качеством передаваемого сигнала пользователи сталкиваются с проблемой нечеткой и размытой картинки, ряби и других помех. Иногда не отображаются некоторые каналы.
Причиной этого может стать неподходящая устаревшая линия. В таком случае решается вопрос, какой телевизионный кабель лучше выбрать, чтобы обеспечить технологические требования, определить марку и характеристики.
Если есть возможность, следует обратить внимание на обозначение на схеме прокладки линий электрических и радиопередачи. Возможно, там есть точные данные о применяемых изделиях
Для цифрового и кабельного ТВ
Частота передачи сигнала цифрового и кабельного телевидения находится в пределах 49-800 МГц, поэтому особых требований к кабелю не выдвигается. Особенно если протяженность всей линии не будет превышать 30 м. Для обеспечения качественной картинки можно подобрать любые, даже самые бюджетные модели SAT, DG или РК.
Для спутниковой антенны
Передача сигнала от спутника измеряется в тысячах мегагерц
Какой лучше проводник использовать для спутникового телевидения, — вопрос первостепенной важности, иначе вместо ожидаемого чистого изображения можно получить черный экран и надпись об отсутствии сигнала. Сердцевина должна быть обязательно медной и с максимально возможным сечением. Следует также учитывать чувствительность спутниковой передачи к различным радиопомехам, поэтому защитный экран должен быть наибольшего класса
Следует также учитывать чувствительность спутниковой передачи к различным радиопомехам, поэтому защитный экран должен быть наибольшего класса.
Еще один важный фактор — расположение тарелки на улице, что говорит о постоянном воздействии окружающей среды (ветер, осадки, перепады температур). По этой причине особые требования выдвигаются к верхней оболочке и наличию углеродной защиты, иначе велик риск образования трещин и разрывов, через которые может попасть вода.
Для прокладки внутри помещения
Кабель, пролегающий внутри здания, должен обладать высокими передающими и отражающими способностями. Прочность защитной оболочки не играет особой роли. В таком случае отлично справится с поставленной задачей бюджетная модель проводника.
Для наружной прокладки
Если прокладка телевизионного кабеля подразумевает уличный монтаж некоторых участков или продолжительных конструкций, на первое место выходит прочность изделия, способность противостоять воздействию внешней среды и ультрафиолетового излучения.
Наиболее качественным, способным прослужить максимальное количество лет является специальный кабель, оснащенный несущей стальной жилой. Ввиду высокой стоимости такого проводника, некоторые умельцы предпочитают выбирать прочное защитное покрытие, а линию усиливать несущими проволочными конструкциями.
Правила выбора
Вне зависимости от производителя, любой телевизионный кабель для принятия современного формата телевещания должен иметь сопротивление не менее 75 ОМ. Также стоит учитывать следующие критерии.
Состав внешней оболочки
Как правило, используют либо ПЭ, либо ПВХ. В первом случае оболочка будет белого цвета, а во втором – черного. Ранее считалось, что для уличной прокладки, например, когда антенна находится на крыше или балконе дома, следует отдавать предпочтение кабелю с черной защитной оболочкой. Но сегодня этот показатель не критичный, и поэтому некоторые виды кабелей с белой защитной оболочкой, например SAT 703, могут использоваться как для внутренних, так и наружных работ. Главное учитывать толщину защитного слоя. Вполне логично полагать, что чем он больше, тем лучше.
Характеристики внешнего проводника
Он должен состоять из двух экранизирующих слоев. Не стоит приобретать модели с одним слоем, такой кабель не соответствуют современным нормам передачи сигнала. Материалы, из которого изготавливаются экранизирующие слои внешнего проводника различны. В самых первых моделях телевизионного кабеля в качестве внешнего экрана использовали самую обычную плетеную проволоку. Основным достоинством такой модели является низкая стоимость, однако рассчитывать на получение качественного сигнала, да еще и спутникового ТВ точно не стоит. Современные модели имеют основной экран из металлической фольги и дополнительную оплетку, которая также изготавливается из сплавов металлов — она снижает уровень помех от радиоаппаратуры и бытовых приборов.
Характеристики центральной жилы
Как правило, центральная жила изготовляется из меди или сплавов других прочных металлов. Для придания прочности, сплавы также могут плакироваться медью. Нет никаких подтвержденных фактов, что медная жила намного качественнее, чем сплавы иных металлов, передает сигнал. Но многие специалисты рекомендуют именно такие модели телевизионных кабелей.
Толщина
Несомненно, кабель меньшего диаметра легче прокладывать, его легко маскировать под специально предусмотренные для этого короба, но и качество сигнала оставляет желать лучшего. Сечение в 3,5 мм – это минимальный показатель для домашнего использования. В противном случае, могут быть доступны только основные каналы, так как действие такого кабеля будет ограничено. Для того чтобы смотреть телеканалы с современным расширением, однозначно придется приобретать дополнительные устройства, например, . Они выйдут намного дороже, чем кабель с оптимальным сечением.
Производитель
Современный рынок предусматривает большое количество производителей, но это вовсе не означает, что каждый обещает качественный товар
Стоит обращать внимание на хорошо зарекомендовавших себя производителей, например Belden, Cavel, Commscope, Mediaflex. Это правило относится и к
Длина кабеля
Для того чтобы избежать проблем в процессе прокладки, рекомендуется заранее приобретать кабель с небольшим запасом по длине. В первую очередь, это связано с возможными механическими повреждениями во время эксплуатации, которые будут влиять на качество сигнала. Может потребоваться ликвидация поврежденного участка. Вторая причина – перестановка оборудования. Зачастую новый интерьер приводит к перестановке мебели и имеющегося оборудования. Большая длина кабеля позволит осуществить подобные работы без его замены.
При выборе кабеля стоит помнить о том, что чем длиннее будет сеть, тем толще необходимо выбирать модель. В том случае, если кабель приобретается для антенны, которая находится на крыше, лучше приобретать провод с большим сечением. Кроме того, перед тем, как приобретать определенную модель, стоит уточнить, существуют ли дополнительные условия для монтажа. Вся эта информация пригодится вам и в том случае, если вы решили
Для получения качественного сигнала со спутника вам пригодится информация о том, как правильно .
Человеку, который не силён в физике или деле электриков, в принципе неважно знать особенности того или иного кабеля, лучше доверить выбор профессионалу. Но это если дело связано с электричеством. Выбрать телевизионный кабель можно и самостоятельно
Выбрать телевизионный кабель можно и самостоятельно.
Главное, понимать – кабель от ТВ к антенне не проводит ток, поэтому его заменой можно заниматься самостоятельно. Но перед началом работ необходимо разобраться, как правильно выбрать антенный провод.
