Почему для вытяжки лучше именно бесшумный вентилятор
Теперь разберемся, почему такие вентиляторы называются бесшумными. Любое оборудование, в котором есть вращающиеся детали, издает определенные звуки, связанные с образованием вибрации. У вентиляторов есть еще одна причина издавать шумы – это поток воздуха, который проходит по внутреннему пространству прибора.
| Тип источника шума | Уровень шума, дБ |
| Будильник на расстоянии 1 м | 80 |
| Работа пылесоса | 70 |
| Выстрел из ружья | 160 |
| В салоне движущегося автомобиля | 75 |
Уровень шума от разных источников
Именно под величину 35 дБ и подгоняется уровень шума работающего прибора. Достигается это несколькими способами:
- В конструкцию вентилятора устанавливаются высокоточные подшипники, которые лишены такого свойства, как биение. Нет биения – нет вибрации вала электродвигателя, на котором устанавливается крыльчатка вентилятора.
- Точная балансировка лопастей на крыльчатке создает условия полного отсутствия вибрации воздушного потока.
- Точная подборка количества лопастей, их угла наклона.
- Использование внутри корпуса прокладок, изготовленных из специальной резины. В процессе долой эксплуатации она не лопается и не рвется. Прокладки устанавливаются между корпусом вентилятора и ножками (кронштейнами) электродвигателя.
Все это в купе создает условия бесшумной работы приборов. Их уровень шума не превышает 25 дБ. Именно поэтому они и получили свое название.

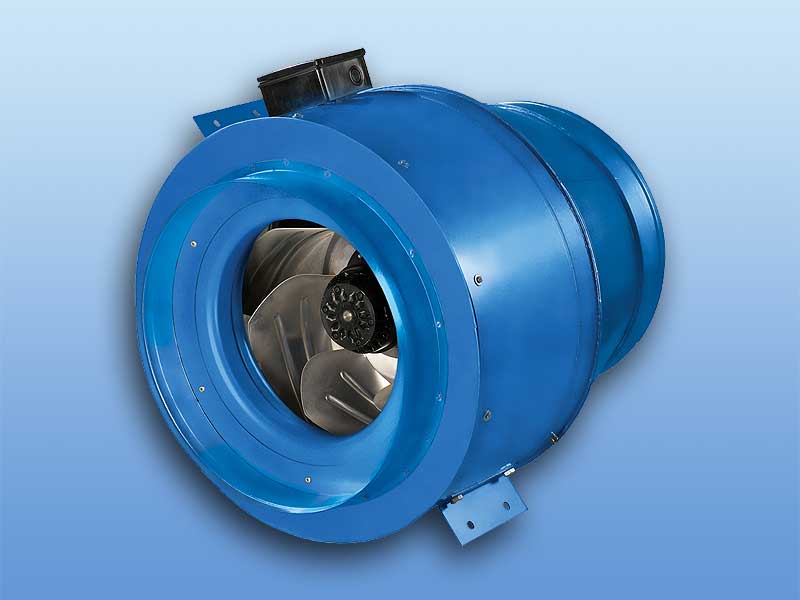

Канальный вентилятор с высоким уровнем шума

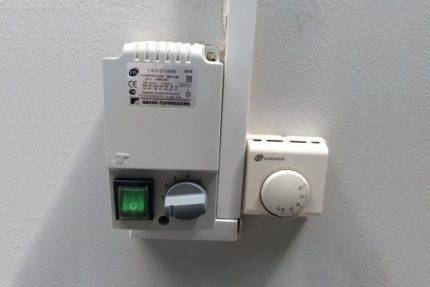

Подключение контроллера к вытяжке
Монтаж прибора осуществляется внутри помещения. Он производится с учетом рециркуляции воздушных масс для охлаждения внутренних цепей.
Запрещено размещать регулятор в зоне с плохой конвекцией воздуха, прямым попаданием солнечных лучей, над отопительным прибором. Рабочее положение устройства — строго вертикальное, так выделяемое тепло будет рассеиваться
Чтобы правильно установить регулятор, необходимо внимательно ознакомиться с инструкцией к устройству.
Большинство моделей рассчитаны на самостоятельный монтаж пользователем и не требуют специальных знаний.
Контакты на фирменных изделиях промаркированы, а в комплект поставки включены рекомендации по подключению, эксплуатации, техобслуживанию устройства. Схемы у разных устройств отличаются
Монтаж настенных и внутристенных приборов производится шурупами и дюбелями, которые подобраны в соответствии с габаритами и весом аппарата. Крепежные элементы обычно поставляются в комплекте, как и схема подключения контроллера вентилятора.
Общая закономерность и последовательность действий следующая:
Регулятор сначала монтируется, затем подключается к кабелю, который подает ток на вентилятор. Провода делятся на «фазу», «ноль», «землю» и разрезаются, подсоединяются к входным и выходным клеммам
Важно не перепутать их местами и сделать все подключения по инструкции. Последний этап — проверка размера сечения питающего кабеля и соединения на соответствие максимально разрешенному напряжению прибора.
Процесс установки настенных регуляторов аналогичен принципу подключения розеток, выключателей освещения
Можно использовать старое посадочное место выключателя вентилятора для монтажа контроллера. При этом выключатель нужно демонтировать
Процесс установки настенных регуляторов аналогичен принципу подключения розеток, выключателей освещения. Можно использовать старое посадочное место выключателя вентилятора для монтажа контроллера. При этом выключатель нужно демонтировать.
Когда модуль управления и сам регулятор размещены в разных корпусах, установка устройств осложняется. Блок управления питается от электрощита, а исполнительный модуль подсоединяется посредством слаботочного провода
Если контроллер с термоконтактами, рекомендуется подключать его к двигателям с вынесенными контактами тепловой защиты, подсоединяемые к клеммам ТК регулятора. Такая схема надежно защитит основное устройство.
Когда термоконтакты размыкаются в случае перегрева, цепь контроллера разрывается, двигатель сразу останавливается и зажигается аварийная лампочка.
Двигатель без термоконтактов требует установки отдельной тепловой защиты. Дополнительно в схему можно добавить перемычку на ТК, но при этом номинальный ток регулятора должен быть больше максимального тока двигателя на 20%.
Вентилятор канальный – классификация по видам
Рассматриваемое вентиляционное оборудование может быть классифицировано по множеству параметров, поэтому, стоит отдельно рассмотреть каждый из них.
По сфере применения
В зависимости от области использования, внутренние вентиляторы можно подразделить на бытовые, являющиеся маломощными и применяемыми лишь в домашних условиях, и специальные, которые ориентированы на выполнение строго заданных задач. К последним можно отнести:
- Термостойкие – такие модели монтируют в производственных помещениях промышленных предприятий, где на перманентной основе устанавливается плюсовая температура выше нормальной. Также возможна их установка в банях и ваннах, над печками и каминами, и в саунах. Главная их задача – быстро вывести из обслуживаемого помещения горячий воздух или пар. Вдобавок, такие модели способны предотвращать возникновение коррозии на стенках и предметах внутри помещений;
- Пылевые – подобные образцы способны эффективно удалять из обслуживаемого помещения воздух, который насыщен достаточным объемом твердых фрагментов пыли. Как правило, они используются на вредных производствах, которые сопряжены с выбросом мелкой стружки (деревообработка) или частиц песка (бетонная индустрия);
- Взрывозащищенные — эти образцы предназначены для удаления из помещения воздуха, содержащего горючие и взрывоопасные смеси (например, нефтепереработка или мукомольное производство);
- Дымоудалительные – специальный вид оборудования, относящийся к противопожарному вооружению. Они способны работать в условиях сверхвысоких температур (до +600 градусов по Цельсию) и за короткое время смогут отвести дым из помещения.
По конструктивным особенностям
В зависимости от своей конструкции, рассматриваемое оборудование, возможно классифицировать следующим образом:
- Осевые – такие модели имеют корпус в виде цилиндра с несколькими лепестками лопастей, установленными на оси электродвигателя. Циркуляция воздушных масс происходит вдоль данной оси. Осевые образцы характеризуются малым шумом, издаваемым во время работы, общей легкостью монтажа. Однако, в силу собственной малой мощности, они используются больше в бытовых условиях – в офисах, квартирах, небольших частных домах.
- Радиальные – воздухоток в них перемещается под установленным углом к оси электромотора, а циркуляция происходит благодаря центробежной силе. Направление перемещения будет зависеть от расположения лопастей. Главный плюс радиальных устройств – их небольшие габариты, малая шумливость и низкий уровень потребления электроэнергии. И все же, из-за особенностей расположения лопастей они не способны обслуживать большие площади.
- Диагональные – их конструкция предусматривает первоначальное движение воздушной массы по диагонали, которое потом сменяется на радиальное. Характеризуются бесшумной работой и малыми размерами. Однако, в отличие от предыдущих (радиальных) они считаются более эффективными.
- Центробежные – опять же имеют небольшие габариты, но обладают повышенной мощностью и издают небольшой рабочий шум. Поток движется исключительно за счет тяги.
- Диаметральные – очень узкоспециализированные модели, применяемые в особых типах воздуховодных магистралей, где передвижение воздуха осуществляется по всему периметру рабочего колеса.
По принципу действия
По своему основному функционалу канальные вентиляторы могут быть:
- Приточными – они направлены исключительно на подачу обновленного воздуха в помещение;
- Вытяжными – специально работают в целях вывода из помещения отработанного воздуха;
- Реверсивными – представляют собой комбинацию двух вышеперечисленных, т.е. способных работать как на вытяжку, так и на приток. Режим работы изменяется посредством выставления нужного направления для ротора.
По мощности и форме воздуховода
- По мощности канальные вентиляторы подразделяются попросту на бытовые и промышленные – первые обладают малыми мощностями, а вторые призваны обслуживать большие площади, соответственно, их мощности намного больше.
- Канальный вентилятор может быть установлен в магистраль с круглым, квадратным и прямоугольным сечением – главное — подобрать модель по габаритам. Также канал воздуховода может быть даже гибким, но в этом случае не стоит рассчитывать на установку экземпляров габаритных и с большой мощностью.
1 Виды и отличия канальных вытяжных вентиляторов
Канальные устройства для вытяжки воздуха различаются многими параметрами
Обращайте внимание на все особенности при выборе вентилятора для конкретных целей
По форме своего корпуса канальный вентилятор может быть:
- Круглым, предназначенным для размещения в вентиляционных каналах круглой формы. Часто такие вентиляторы используют на вытяжки для кухни Эликор. Это наиболее популярная форма для бытовых моделей.
- Прямоугольным, предназначенным для каналов прямоугольного или квадратного сечения. Это преимущественно промышленные вентиляторы значительной мощности.
- Квадратным, который устанавливается в каналы с квадратным сечением. Точно так же, как и прямоугольные устройства, они используются в промышленных масштабах.
Все канальные вытяжные вентиляторы в зависимости от особенностей конструкции бывают осевыми или радиальными (центробежными). Рассмотрим основные различия между ними:
- Осевой канальный вытяжной вентилятор имеет лопасти, перемещающие нагнетаемый воздух вдоль оси, на которой сами лопасти расположены. Это наиболее распространенный тип канальных вентиляторов, который отличают малое воздушное сопротивление и небольшие энергозатраты.
- Радиальный канальный вентилятор имеет лопатки спиральной формы. Проходя через них, воздух закручивается центробежной силой и подается в спиральный кожух. Выходящий поток имеет направление, перпендикулярное входящему потоку воздуха. Как правило, центробежные вентиляторы имеют значительную мощность всасывания, что дает им преимущества при использовании в больших помещениях.
Все устройства производятся в двух видах корпусов — пластиковом и металлическом. Для использования в быту достаточно пластиковой модели, рассчитанной на небольшой расход вытягиваемого воздуха.

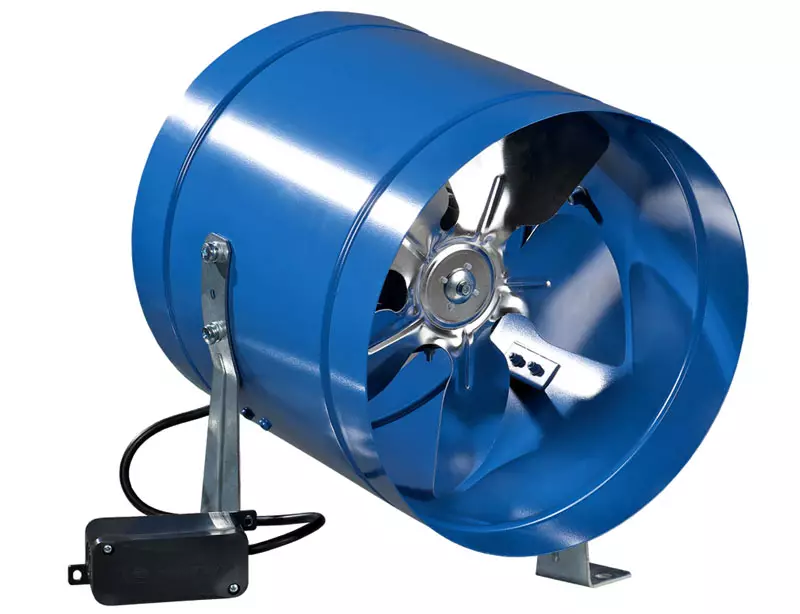

Канальный вентилятор
Изделия в металлических корпусах больше предназначены для работы в режимах высокой интенсивности. Поэтому их используют для мощных вытяжек на предприятиях, в гипермаркетах, объектах общественного питания.
Цена вытяжного канального вентилятора из пластика существенно уступает металлическому аналогу.
Основной показатель, характеризующий канальные вентиляторы — это максимальный расход воздуха. Чем он выше, тем большее количество кубометров воздуха прибор способен вытянуть за единицу времени.
Например, обычный бытовой вентилятор канального типа, который устанавливается в ванной комнате, на кухне или в другом помещении дома или квартиры, имеет расход воздуха 75-350 кубов. Для промышленных устройств этот показатель может достигать 17000 кубов.
Существуют и более мощные, корпусные вентиляторы, перекачивающие до 50000 кубов, но такие аппараты имеют значительные размеры и очень высокую стоимость. Это вам не установка кондиционера классической модели, здесь нужны огромные финансовые и временные затраты.
Лопасти крыльчатки вентилятора могут загибаться для улучшения характеристик его работы. Так, если они загнуты вперед, то возрастает уровень шума, но, вместе с тем, увеличивается производительность устройства.
Если же лопатки имеют задний загиб, то устройство работает практически бесшумно и более экономично.
Диаметр выходного патрубка также может быть различен. Обычно этот показатель отражен в названии устройства. Например, наименование «канальный вытяжной вентилятор 100» свидетельствует о том, что выходной патрубок имеет диаметр 100 мм.
Это наиболее ходовой диаметр, который используется в большинстве бытовых моделей. Также можно встретить диаметры 125 и 150 мм. Последние размеры больше подходят для мощных вытяжных устройств.
Рейтинг качественных канальных вентиляторов
Soler&Palau OZEO-E
Эта популярная модель относится к категории мультизональных. Применяется для обустройства вентиляционных систем, которые состоят из нескольких шахт. Используется для налаживания вытяжки коммерческих зданий и крупногабаритных частных домов. С его помощью можно обустроить вытяжку в кухню из туалета, ванной или любого другого помещения, где наблюдается повышенный уровень влажности. В комплекте находятся патрубки диаметром 12,5 см. Также имеется 3 заглушки, которые понадобятся для перекрытия отверстий имеющихся патрубков (всасывающих). Коэффициент производительности – 420 куб. м/ч. — не лучший показатель. Продукт от именитого иностранного производителя, собирается на территории Италии. Шумность – 38 дБ.
Средняя цена – 31515 руб.
Достоинства:
- бесшумность;
- влагонепроницаемый корпус;
- проверенный временем итальянский производитель;
- отличное решение до 80000 рублей;
- многоканальное приспособление.
Недостатки:
небольшая производительность.
Soler & Palau TD-350 125 SILENT
Это приспособление станет отличным решением в случае, если встал вопрос об обустройстве вентиляционной системы небольшого частного дома. Заявленный показатель производительности – 360 куб. м/ч. Отдельного внимания заслуживает шумность, которая составляет 20 дБ. Столь низкого коэффициента удалось добиться за счет наличия продуманной шумоизоляции. Корпус относится к категории влаго- и пылезащищенных. Диаметр посадочного отверстия – 12,5 см. Применяется ступенчатый режим вращения лопастей. Конструкция окрашена в белый цвет.
Достоинства:
- количество скоростей – 2;
- повышенный эксплуатационный срок;
- не слышно, как работает;
- качество сборки и расходных материалов;
- защита от пыли и влаги.
Недостатки:
не выявлены.
VENTS ТТ Сайлент-М 200
Эта популярная модель пользуется спросом во многом благодаря отличной производительности в 1020 куб. м/ч. В процессе эксплуатации отмечается наличие 36 дБ, что позволит осуществить монтаж в жилых комнатах. Для ее изготовления используется нержавеющая сталь, которая имеет полимерное напыление. Присутствует возможность осуществления поворота или наклона изделия. Клеммная коробка полностью герметичная.
Стоимость – 10950 руб.
Достоинства:
- экономичное энергопотребление;
- защита от перегрузок;
- влагозащита;
- опция поворота и наклона;
- производительность.
Недостатки:
не выявлены.
Ванвент ВКВ-315Е
Отличное решение для обустройства круглых шахт воздуховодов. Модель характеризуется наличием встроенного управления. Для осуществления контроля используется ЕС-контроллер, который реагирует на сигналы таймера. В основе лежит использование качественных температурных и иных датчиков. При длительном использовании изделие практически не нагревается. Устройство не нуждается во вспомогательном охлаждении. Защита от сбоев и перегрева. Также присутствует блокировка ротора. Двигатель защищен от внешнего воздействия, так как располагается за рабочим колесом. Возможен некоторый дискомфорт из-за максимального значения в 67 дБ. Изделие сделано из высокопрочной оцинкованной стали. Материал не подвержен коррозии и считается стойким к механическим повреждениям.
Средняя цена – 10245 руб.
Достоинства:
- автоматизированный контроль;
- повышенный эксплуатационный срок;
- экономичный расход;
- надежность;
- компактность.
Недостатки:
не выявлены.
Dospel WK 315
Полупрофессиональная конструкция, которая используется при обустройстве производственных и складских помещений, ресторанах, баров, а также других питейных заведений. Подходит для шахт диаметром в 315 мм. В основе лежит использование однофазного электрического двигателя. Установлен ротор внешнего типа, который характеризуется повышенным эксплуатационным сроком. Корпус защищенный. Сделан из оцинкованной стали, и может использоваться как внутри, так и снаружи помещений.
Средняя цена – 9990 руб.
Достоинства:
Недостатки:
шумность.
Бесканальные и канальные вентиляторы – отличия и преимущества
Основное различие между рассматриваемыми моделями заключается в месте их расположения, о чем их названия говорят сами за себя. Канальные варианты монтируются непосредственно внутри воздуховодного канала. Бесканальные модели располагаются на границе магистральной среды воздухообмена, т.е. на выходном отверстии вентиляционной шахты, на крыше, в отверстии стены, в области окна. Таким моделям присуща небольшая производительность, а обеспечивать ими предполагается небольшие помещения (комната, гараж, подсобка), где не стоит остро вопрос предъявления строгих требований к условиям внутреннего микроклимата. Одновременно, эти помещения не должны иметь завышенных показателей по влажности.
Вентиляторы, устанавливаемые в каналах воздуховодных магистралей, обладают следующими преимуществами перед своими бесканальными собратьями:
- Высокий КПД – прибор способен обрабатывать большие объемы воздуха;
- Вариативность положения установки – их можно смонтировать вертикально, горизонтально и даже под углом, а сами работы не отнимут много времени;
- Малая шумливость при работе (не более 30-45 Децибел) и небольшие габариты;
- Возможность скрытного монтажа – расположить канальную модель возможно не только внутри трубопровода, но и за подвесным потолком или в специальном шкафу;
- Имеется возможность дополнить заводскую конструкцию некоторыми опционами, например, секциями для увеличения шумоизоляции или дополнительными ротор-колесами, что позволит применять оборудование в условиях сложного климата;
- Канальные модели являются универсальными – они могут использоваться и в быту и на производстве;
- Канальные вентиляторы нетребовательные к обслуживанию – их необходимо очищать от пыли и грязи раз в полгода, и то не все устройство, а только лишь корпус и лопасти;
- Они способны функционировать без перерывов, а их современные системы защиты отлично справляются и подавляют негативные воздействия скачков напряжения и предотвращают перегрев аппарата.
