Как проверить качество заземления

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Коротко о проверках

Согласно ПТЭЭП, периодичность проверок контуров заземления (заземляющих устройств) должна составлять 1 раз в 6 лет. Визуальный осмотр видимых частей устройства должен проводиться 1 раз в полгода. Можно проводить проверки и чаще, особенно если есть подозрения на неисправность заземляющего оборудования.

Проверку сопротивления заземления обычно проводят в комплексе с другими испытаниями. Ее задача — оценить защитные свойства электрического оборудования.

Проводить проверку могут специальные организации, имеющие разрешения для таких работ, сертифицированные в Минэнерго, имеющие специальные лаборатории и приборы для проведения измерений. Сотрудники должны пройти соответствующее обучение, проверку на знания по охране труда, медицинский осмотр.

К сведению! Заземляющее устройство (контур заземления) необходим для защиты работников от поражения электрическим током из-за поломки электрооборудования. Если система работает, то ток по заземлителю будет идти в течение короткого промежутка времени. И опасная ситуация на предприятии не случится

Поэтому важно контролировать состояние заземляющих устройств

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В) При однофазных источниках тока (В)  Показатель сопротивления,  (Ом)
     660     380     2
     380     220     4
     220     127     8

При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха. Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

  • месте проведения замеров
  • характере выполненных работ
  • удельном сопротивлении основания
  • величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции

Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Электромонтаж

Что такое заземление

Заземление соединяет электрическую сеть с землей, уводя в нее опасное напряжение, которое может возникнуть в результате нарушения изоляции. Оно состоит из контура медных электродов. Этот металл является отличным проводником.

Для устройства заземления вбивают 3 металлических штыря, располагающиеся недалеко от строения, которое нужно защитить. Размер сторон треугольника между кольями не должен превышать 1.5 м. Глубина их вбивания — около 2 м. С помощью сварки штыри увязываю друг с другом. Потом этот контур заземления присоединяется к медному проводнику.

Другой вариант устройства заземления представляет собой металлическую полосу, устанавливаемую, как правило, вертикально вдоль угла постройки.

Качественно и количественно электричество характеризуют:

  • мощность тока, выражаемая в Ватт (Вт);
  • сила напряжения в Вольт (В);
  • сила тока в Амперах (А);
  • сопротивление электрической сети в Омах (Ом).

Человеческое тело оказывает сопротивление, равное 1000 Ом. Для смертельного удара достаточно разряда в 100 мА. Электричество, при нарушении изоляции, пытается пройти по пути наименьшего сопротивления. Поэтому устраивается заземление, которое заведомо лучше проводит ток и уводит его мимо человека. Жила, которая отвечает за заземление, обычно имеет желто-зеленый цвет.

Необходимые приборы

Обычный мультиметр для решения данной задачи не подходит: значительной окажется погрешность измерений. С его помощью владелец объекта может осуществить проверку для себя, с целью приблизительной оценки работоспособности заземления

Но официальные контролирующие организации такие измерения принимать во внимание не будут

Для измерения сопротивления заземления разработаны специальные приборы. Моделей существует достаточно много. Они делятся на три типа:

  1. стрелочные (аналоговые) с ручным электрогенератором;
  2. стрелочные с гальваническими батареями;
  3. цифровые (оснащены микропроцессором) с клещами для бесконтактных измерений: питаются от батареек, результаты отображаются цифрами на жидкокристаллическом мониторе.

Аналоговый прибор

Для каждой модели тот или иной метод измерений (см. выше) является предпочтительным. Об этом сообщается в инструкции к прибору, схема проведения измерений часто отображается на крышке.

Рекомендуется применять именно указанный метод: прибор конструировался под него, он же использовался при испытаниях, соответственно, обеспечит максимальную точность.

Необходимость регулярных проверок

Грунт и человек, коснувшийся корпуса прибора под напряжением, представляют собой 2 параллельно подключенных проводника.

Сила тока в них подчиняется закону:

I1/I2=R2/R1, где:

  • I1 и I2 – ампераж в теле пользователя и PE-контуре соответственно, А;
  • R1 и R2 – величины их электрического сопротивления, Ом.

Из формулы следует, что I1 тем меньше, чем ниже R2. Если же сопротивление заземления окажется большим, защитную функцию оно выполнять не будет.

Данный параметр зависит от ряда факторов:

  • состояния металла в местах соединения отдельных компонентов системы;
  • наличия ржавчины на электродах (врытых в землю стержнях);
  • сопротивления растеканию заряда в грунте.

Со временем резистивность PE-контура может вырасти. Например, изменилась влажность грунта или концентрация солей в нем, электроды покрылись ржавчиной и т.д. Поэтому данный параметр периодически проверяют.

Максимально допустимая величина сопротивления PE-системы прописана в ПУЭ:

Тип потребителяРезистивность заземления, Ом
Квартира или частный дом при суммарной мощности одновременно включенных приборов до 100 кВА10
То же более 100 кВА4
Молниеотвод10–20 (зависит от класса объекта по молниезащите)
Телекоммуникационные системы2
Серверное оборудование1
Рабочее заземление электроустановок4–10

Применение калиброванного резистора

Измерение сопротивления через резистор

Через охлаждаемый резистор на заземляющее устройство электричество подается непосредственно с фазы питания. По известному значению сопротивления и определенному напряжению выявляется сила проходящего через заземлительное устройство тока. Измерения производятся при отсоединении РЕ-проводника от заземлителя, на который через калиброванное сопротивление 46 Ом подается фазное напряжение.

Преимущество данного метода, особенно эффективного в стесненных условиях города, заключается в следующем:

  • нет нужды в заглублении тяжелых электродов;
  • не требуется наличие многих метров проводов;
  • все измерения выполняются на малой площади земли.

Приборы для измерения сопротивления заземления

Для измерения сопротивления заземляющего контура электрики используют специальный прибор, такой как измеритель сопротивления заземления Ф4103-М1. Данный прибор позволяет измерять не только сопротивление заземляющих устройств, но также и удельное сопротивления грунта.

Измеритель сопротивления Ф4103 абсолютно безопасен в работе и имеет высокий класс точности. Омметры специально предназначены для измерения заземления. Однако их недостаток в том, что они имеют достаточно высокую стоимость. Ценник на подобные измерительные инструменты начинается от 20 тысяч рублей.

Поэтому многих кто делал заземление своими руками, интересуют способы проверки сопротивления без таких приборов. Как можно проверить заземление кустарным способом, и можно ли вообще?

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

  • Обычная лампочка накаливания на 220 вольт.
  • Патрон под нее.
  • Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
  • Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

  • не перегорела ли она сама;
  • хорошо ли собран самодельный тестер, придется проверить все контакты;
  • включено ли питание в распределительном щитке;
  • не произошло ли обрыва в фазном или нулевом контуре.

Часто задаваемые вопросы

Вопрос №1. Какие участки следует выбирать для контроля ВЛ?

Для выполнения замеров рекомендуется выбирать участки с наиболее агрессивными грунтами. При этом контролю подлежат не менее 2% опор.

Вопрос №2. Можно ли вместо высокоточных приборов использовать другие средства измерения?

В принципе, замеры можно произвести и мультиметром, но его применение чревато получением данных со слишком большой погрешностью.

Вопрос №3. Когда лучше всего проводить измерения?

Выполнять замеры лучше всего в разгар лета либо в середине зимы при благоприятной погоде и максимальном сопротивлении почвы.

Вопрос №4. Какова периодичность выполнения замеров?

Проверка производится сразу же после сдачи дома в эксплуатации. Согласно нормативам, периодичность замеров сопротивления должно проводиться каждые 6 лет, но для себя лучше выполнять их каждый год.

Вопрос №5. При выполнении нескольких замеров какой результат принимать окончательным?

Реальное значение сопротивления необходимо принимать по самому худшему результату.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

  • В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
  • На приборе установите режим измерения напряжения.

  • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
  • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

  • Включается в щитке питание на квартиру или дом.
  • Прибор включается в режим проверки напряжения.
  • Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
  • Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Устройство контура заземления

Заземляющий контур — это защитное устройство, состоящее из нескольких металлических электродов, вертикально забитых в грунт на определенную глубину. Они соединены между собой горизонтальным заземлителем, который изготавливается из стальной полосы и с помощью сварки крепится к верхней части электродов. Собранный таким образом контур при помощи специального кабеля или стальной полосы соединяется с внутренней схемой заземления дома, которая выводится на наружную сторону стены здания.

Принцип действия защитной цепи

Правильно собранные в одну цепь заземляющие элементы защищают человека от внезапного удара током, а бытовые электроприборы — от поломки в случае пробоя напряжения на их корпус.

Это происходит таким образом. Во время короткого замыкания или утечки тока на обшивку прибора, с него снимается напряжение и через проводник отводится в грунт на заземляющее устройство. Поэтому, чтобы схема контура заземления работала четко, она выполняется строго по требованиям ГОСТа, где специально предусмотрены нормативы внешнего сопротивления всей цепи заземления с учетом таких факторов, как:

  1. Вид почвы и его влажность.
  2. Уровень подпочвенных вод.
  3. Количество электродов, их размер и расположение в контурном заземлении.
  4. Глубина погружения электродов.
  5. Материал электродов и линейных заземлителей, соединяющих их между собой, и внутренним заземлением здания.

Расчет профиля схемы

Для правильного функционирования системы защиты желательно произвести расчет ее сопротивления. Для этого нужно учитывать следующее:

  1. Количество и параметры заземляющих электродов: длину, контактную площадь соприкосновения с землей и расстояние между собой.
  2. Общую линейную длину горизонтальных заземлителей, соединяющих электроды и внутренний контур в доме.
  3. Удельное сопротивление грунта.
  4. Влажность грунта и его соленость.
  5. Время года (температуру почвы).

Но как показывает практический опыт, ни одна расчетная методика полностью не учитывает приведенные факторы, а просто используется типичный образец конструкции ранее спроектированного и уже смонтированного контура.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Для чего необходимо измерять заземление

Принцип работы защитных контуров заземления основан на главном качестве электрического потока электронов — проходить по проводникам с наименьшей силой противодействия. Сопротивление тела человека в среднем равно 1 кОм. В соответствии с правилами обустройства электроустановок номинальная величина резистентности заземления не может превышать этого показателя. По нормам допустимо 4 Ом.

Главная цель защитной периферии — отвести накопленные потенциалы от организма человека и не допустить поражения. На корпусе неисправного оборудования, например, в результате пробоя изоляции, скапливаются отрицательные электроны, которым готовы пройти через любой материал. При касании рукой кожуха они устремляются в землю через его тело. Если величина тока невелика, то человек сможет отделаться лишь неприятным ощущением и током, но при высоких токах более 100 мА напряжение может вызывать необратимые изменения в организме.


Зачем нужно проверять заземление

Обратите внимание! Заземление способно свести риск поражения до минимальных пределов. Ток пойдет по материалам с сопротивлением меньше человеческого. Вам это будет интересно Прозвонка проводов мультиметром

Вам это будет интересно Прозвонка проводов мультиметром

По этой причине необходимо регулярно проверять защитный контур на соответствие установленным нормам. Такая простая превентивная мера помогает избежать травм и летального исхода. В случае когда прибор для измерения номиналов сопротивления заземления показывает превышение расчетных значений, необходимо вмешательство специалистов, которые способны починить и привести в порядок защитный контур.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

  • Фаза обычно имеет коричневую изоляционную обмотку.
  • Нуль синюю.
  • Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.

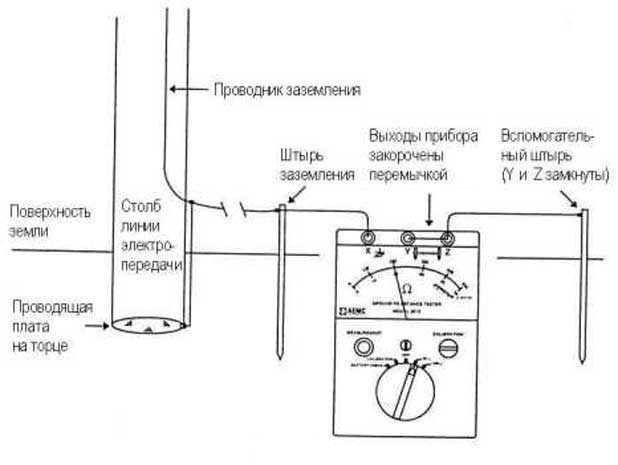

  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Итоги

Подводя итог всему описанному в предыдущих главах, необходимо отметить следующие основные моменты:

Систематические проверки заземляющих контуров позволяют убедиться в их полной работоспособности.
При решении проблемы касающейся того, каким прибором следует снимать показания – предпочтение отдается специальным многофункциональным устройствам, обеспечивающим высокую точность измерений.
В процессе их проведения важно придерживаться общепринятых методик определения точных значений измеряемых величин.
С полной формулой определения суммарного сопротивления всей заземляющей конструкции можно ознакомиться в соответствующих разделах ПУЭ.

В дополнение к статье предлагаем для просмотра видео материалы, в которых показывают как измеряется сопротивление заземления с помощью различных многофункциональных приборов.

В заключительной части обзора отметим, что для более подробного ознакомления со всеми рассмотренными вопросами следует обратиться к многочисленным источникам, широко представленным в сети. Там же можно найти большое количество тематических подборок и видео обзоров, позволяющих узнать о том, как проверить и точно измерить сопротивление заземляющих конструкций самого различного типа и класса.
