Установка ТЭНа
Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.
Произведение расчетов
При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.
Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

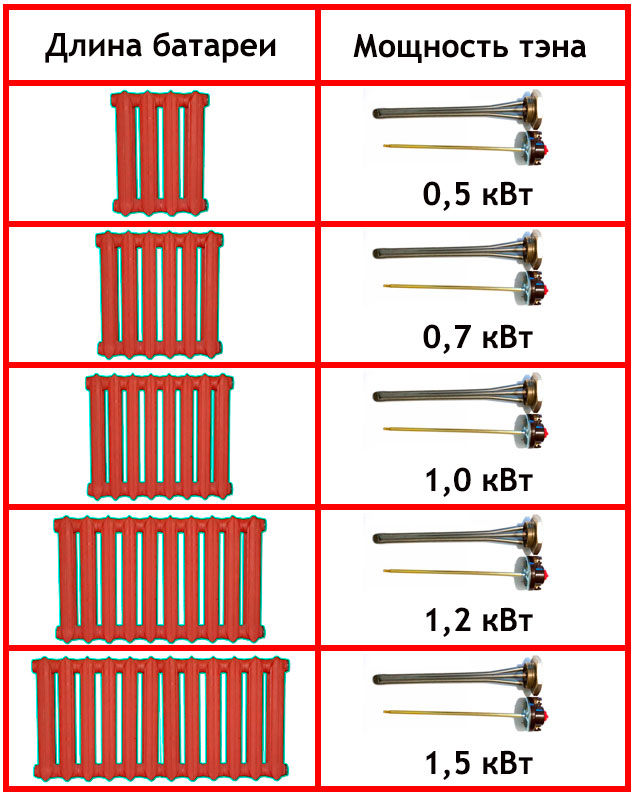

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:
Q = 0.0011*M (T1-T2)/t
В данном случае M является массой энергоносителя, T1 – показатель температуры после нагрева, T2 – значение температуры до нагрева и t – время необходимое для максимального повышения температурного режима.
Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.
Установка
Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:
- открутить с одной стороны заглушку на батареи;
- установить за счет резьбового крепления и прокладки из резины ТЭН.
Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:
- Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
- Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.
Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.
Преимущества и недостатки самодельных устройств
Дабы не быть голословными, предлагаем вашему вниманию перечень преимуществ, свойственных собственноручно изготовленному отопительному оборудованию:
- очень высокая эффективность. Вы можете соорудить радиатор из труб любого размера. Но, как правило, для этой цели берутся элементы с довольно большим диаметром. Благодаря этому площадь устройства получается весьма приличной, и теплоотдача, соответственно, тоже. Длину также можно варьировать, ведь вас ничто не ограничивает. Вы можете соорудить батарею вдоль всего помещения, получив тем самым очень равномерный прогрев площади,
- абсолютно несложная конструкция. Если вы способны удержать в руках трубу, то точно справитесь и с прочими манипуляциями, необходимыми для производства отопительного радиатора. Конечно, хорошо бы еще иметь опыт работы со сварочным аппаратом — но даже если его нет, то вот вам и повод потренироваться,
- невысокая стоимость. Материалы для изготовления обладают довольно невысокой ценой. К тому же, можно приобрести трубы, уже бывшие в употреблении. Для нашего случая новизна не принципиальна, а экономия может быть весьма существенной,
- возможность подключения к разным типам систем. Как известно, ток теплоносителя по контуру может осуществляться как естественным, так и принудительным путем. Во втором случае используется циркуляционный насос, который задает жидкости необходимую скорость. Естественно, уровень давления при этом также возрастает. Так вот, самодельный радиатор прекрасно с этим справится. Если, конечно, качественно произвести все работы,
- возможность обойтись без отдельного нагревательного котла. В самодельный радиатор можно встроить ТЭН с терморегулятором. Таким образом, ваша отопительная система получится полностью автономной, а заодно это поможет избежать весомых затрат на приобретение нагревательного котла.
С преимуществами разобрались. Как видите, их весьма немало. Но для объективности картины давайте упомянем и недостатки:
- необходимость проводить работы очень качественно. Сделать все тяп-ляп в данном случае не получится. Один некачественный шов — и протечка вам будет обеспечена. Поэтому, если вы, как упоминалось выше, не владеете навыками работы со сварочным аппаратом, сначала изучите матчасть, затем потренируйтесь на каких-нибудь металлических обрезках, и только потом беритесь за основную работу,
- невозможность использовать радиатор в квартире. Во-первых, самоделка не будет отвечать требованиям безопасности, поэтому размещение таких устройств в жилых помещениях запрещено. Во-вторых, размер устройства таков, что займет довольно много пространства. Да и потом, выше уже говорилось о том, что такие радиаторы предназначены для гаражей, цехов и тому подобных помещений. Уж поверьте, выглядят они соответственно, о благородном и изысканном облике здесь речи не идет. Поэтому размещать свое творение в квартире вы сами вряд ли захотите. Разве что решите привнести в дизайн интерьера очень уж мощную изюминку.
Кроме того, если сравнивать с фабричными устройствами, эффективность самодельных будет все же пониже. Но некритично.
В общем, достоинства определенно перевешивают в свою пользу. Поэтому давайте разбираться, из чего будем делать радиатор и, собственно, как проводятся все работы. Стоит сразу сказать, что наиболее выгодным это дело будет в том случае, если вам повезет найти очень дешевые трубы: подержанные, выброшенные и т. д. Тогда вы получите качественный радиатор практически бесплатно, что еще больше повысит уровень удовлетворения собственным мастерством.
Как врезать устройство для использования в гараже и в частном доме
Независимо от вида отопления, при установлении ТЭНа для обогрева гаража или частного дома соблюдаются следующие правила:
- помещение оснащается качественной вентиляционной системой;
- нельзя держать рядом с источником тепла легковоспламеняющиеся вещества, в противном случае произойдет возгорание;
- производится установка предохранителей, если в помещение используется большое количество электрических приборов для предотвращения перегрузки электросети и короткого замыкания;
- устройство не оставляют без присмотра;
- нельзя на радиаторе, который оснащен ТЭНом, сушить обувь, вещи и любые другие предметы.
Если прибор устанавливается в системе отопления гаража, то для его подключения рекомендуется использовать фильтр длиной не более 6 метров. Если произойдет скачок напряжения, то он отключит прибор, предотвратив его поломку. Шнур держат в таком положении, чтобы он не перегибался и не заламывался.
Внимание! Нельзя ставить на провод тяжелые приборы, способные вызвать механическое повреждение. ТЭН для обогрева помещения в гараже не используют вместе с электрическими конвекторами, поскольку это приводит к созданию повышенной нагрузки на сеть. ТЭН для обогрева помещения в гараже не используют вместе с электрическими конвекторами, поскольку это приводит к созданию повышенной нагрузки на сеть
ТЭН для обогрева помещения в гараже не используют вместе с электрическими конвекторами, поскольку это приводит к созданию повышенной нагрузки на сеть.
Особенности самодельных радиаторов из металлических труб: виды и характеристики
Конструкция кустарной отопительной батареи
Устройство подобных приборов представляет собой систему, которая состоит из горизонтальных или вертикальных трубопроводов, сообщающихся между собой перемычками. Гладкие трубы с круглым сечением используют для производства радиаторов отопления гораздо чаще, чем аналоги с прямоугольным или квадратным профилем. Однако возможны и комбинированные конструкции.
Без сомнения, наиболее удобными в работе считаются регистры из углеродистой стали. Значительно лучше по характеристикам выглядит вариант, выполненный из оцинкованной или нержавеющей стали. Но, во-первых, это дорого, а во-вторых – работать с таким материалом могут только опытные специалисты.
Самодельные отопительные приборы годятся как для однотрубных, так и для двухтрубных систем. Возможен их настенный и напольный монтаж. Простейший образец исполнения – полотенцесушитель в ванных комнатах. Кустарные регистры делят на два основных вида:
- Секционные.
- Змеевиковые.
Секционные регистры
Представляют из себя трубную конструкцию, где элементы большего калибра параллельны и заглушены на торцах, а трубки меньшего сечения служат соединяющими элементами. Для прочности допускается использование дополнительных перемычек.
Теплоноситель в такой батарее всегда движется с верхней емкости, затем по соединительным патрубкам он проходит на нижний ряд и так далее. Такая схема практически исключает ситуацию, когда радиаторы горячие, а в доме холодно.
Судя по практике применения, секционные регистры вполне себе справляются со своими задачами. Однако здесь не обошлось без ложки дегтя. Во время работы прибора избавиться от высокого гидравлического сопротивления не получится, причиной тому – разность диаметров труб и перемычек.
Змеевиковые регистры
Такие батареи выглядят, как S-образная конструкция, собранная из последовательно сваренных компонентов. Основное преимущество подобного решения – диаметр труб одинаков, а значит, гидравлическое сопротивление довольно низкое. По этой же причине змеевик эффективен, поскольку теплообмен осуществляется всей поверхностью самодельного радиатора.
Регистр, согнутый из цельного трубопроката, значительно надежней в плане эксплуатации, чем сварной. Но, к сожалению, аккуратно согнуть в домашних условиях стальную трубу диаметром 70-100 мм практически невозможно – в идеале необходим трубогиб, а в крайнем случае газовая горелка. Здесь на помощь приходят регистровые сборные конструкции.
Система отопления с S-образными радиаторами, собранными только из металлических труб, выделяется особой надежностью и прочностью, тем более, выполнить ее пошагово не так уж и сложно. По сравнению с секционными батареями, здесь значительно меньше сварных швов, а значит, и потенциальных источников протечки тоже.
Регистры такого вида выдерживают давление до 10кгс/м² и в состоянии работать с любыми теплоносителями: водой, маслом, антифризе и паре. Допустимое сечение труб, используемых в секциях, должно находиться в пределах 32-219 мм.
Самодельный регистр из профильной трубы
Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:
- сначала нарезают трубу на несколько частей определенной длины;
- затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
- изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
- нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
- вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
- на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
- в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
- после изделие с горизонтального положения переворачивают в вертикальное положение;
- приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
- после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
- к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
- болгаркой слегка шлифуют варочные швы по всему регистру отопления;
- в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
- подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
- выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
- приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.
Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.
Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.
http://aqua-rmnt.com
Основной вид нагрева
- Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:
- подсобные помещения;
- гаражи;
- различного рода мастерские.
Совет: при таком варианте использования ТЭН устанавливается в радиатор, заполняемый маслом небольшой вязкости.
Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.
Универсальный ТЭН для радиаторов отопления с терморегулятором
- Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
- В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.
Совет: если обогрев помещения производится постоянно, вместо масла внутрь прибора можете залить воду и использовать ТЭН для радиатора с терморегулятором .
Вспомогательный обогрев частного дома
При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.
Возможные способы применения:
- С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.
Радиаторный ТЭН со встроенным термостатом для поддержки в помещении заданной температуры
- В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.
Вспомогательный обогрев квартиры
В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.
Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:
не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;
ТЭН с терморегулятором для чугунного радиатора по длине должен быть чуть меньше отопительного прибора
- большая стоимость работ по переоборудованию отопительной системы;
- экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.

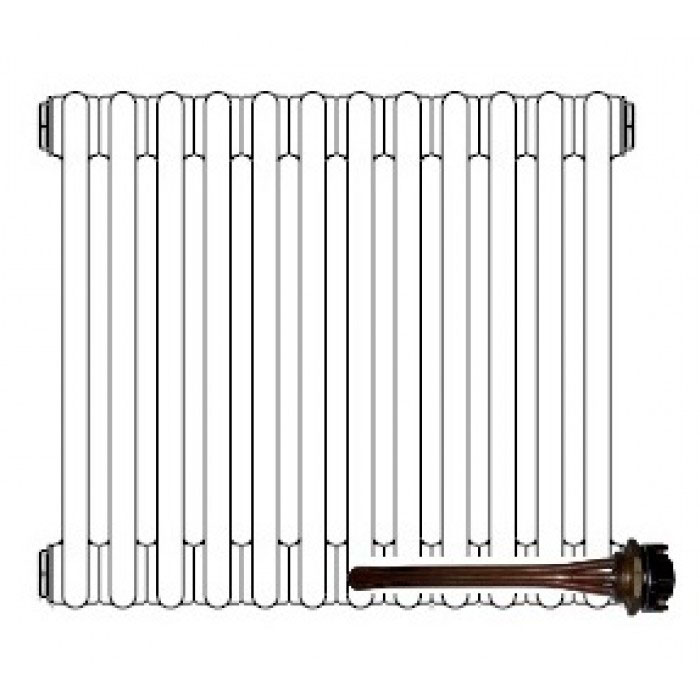

Монтаж ТЭНа в нижнюю часть чугунной батареи
Характеристика приборов
Рассмотрим положительные и отрицательные моменты использования ТЭНов:
- Устройство ТЕНа
- Трубчатые электротены
- ТЭН с электрическим термостатом
- Когда следует применять электрические ТЕНы?
- Выбор и использование ТЕНов
- Лучшие качества ТЭНов
- Несколько полезных советов
Еще в конце XIX века были изобретены в Америке трубчатые электронагреватели, проще говоря, ТЭНы. Самые первые модели представляли собой спираль, которая была изолирована при помощи керамического материала специального назначения и помещена в металлическую трубу. Эта задумка заняла в то время достойное место, однако прибор был небезопасным. И только спустя более 50 лет электрический ТЕН для батарей отопления был доработан и пущен в массовое производство. За столь долгое время трубчатый электронагреватель сильно видоизменился, однако принцип его работы сохранился.
ТЭН – идеальное «аварийное» приспособление для радиатора
Как самостоятельно обустроить электрическую систему отопления
Для начала, нужно определиться с нужной мощностью и другими необходимыми функциями. Затем необходимо точно знать производительность электрического ТЭНа, чтобы проводка не перегорела или не пришлось покупать еще один дополнительный кабель. Для этого нужно обратиться в энергетическую службу города.
Система с электрическим котлом отопления
Чтобы сконструировать электрический котел самостоятельно, вам понадобятся такие элементы: бак и электрический ТЭН для батарей отопления. Но обязательно нужно помнить, что самодельная обогревательная система может из-за некоторых ошибок неправильно работать или вовсе не работать, а это может привести к непрогретому помещению. Чтобы такое устройство работало нормально, нужно купить и поставить специальную защитную коробку, которую нужно выбирать в соответствии с мощностью электрического ТЭНа.
Батареи и радиаторы можно поставить самостоятельно, но для этого нужно знать слесарное дело, которое знают уже опытные мастера-слесари. Также будет нужна и помощь сварщика для того чтобы все подсоединения теплоносителя к радиатору были правильно, а главное – качественно присоединены друг к другу.
Ставится система с насосом для циркуляции жидкости. Электрические котлы уже имеют специальные датчики температуры, которые можно и нужно использовать.
Устройство ТЭН.

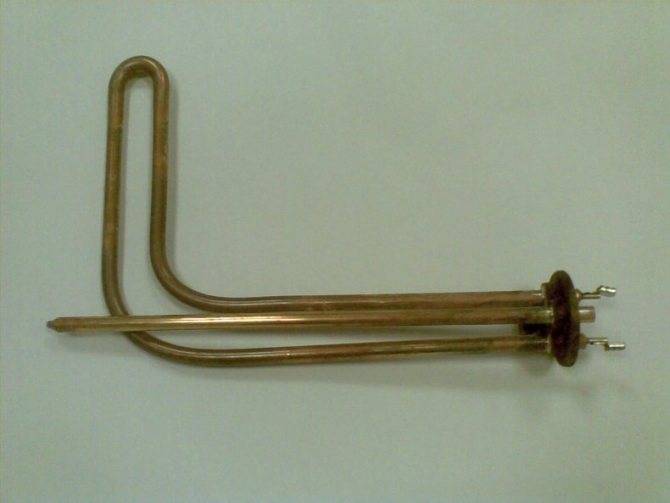

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.
От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.
Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.
Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.
При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.
Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.
Особенности применения ТЭНа
ТЭН – это трубка из металла, которая является электронагревателем. Внутри нее находится электрический изолятор. Он способен проводить тепло. Трубчатый электронагреватель в отопительном радиаторе применяется для нагрева теплоносителя. Он также поддерживает необходимую температуру теплопереносящей жидкости в батареи.
Данное устройство может быть установлено почти в любой прибор отопления. Главное, чтобы он был заполнен теплоносителем. При этом отопительная батарея с ТЭНом может использоваться как основной отопительный прибор или в качестве дополнительного источника тепла. Такой способ обогрева часто применяют в небольшом помещении, которое эксплуатируется при низкой температуре на улице. Это, например, может быть гараж или хозблок. На таких объектах трубчатый электронагреватель устанавливается в автономную батарею чаще больших габаритов.
Алюминиевый и чугунный радиатор с установленным ТЭНом и терморегуляторомИсточник dpkgroup.ru
С отопительной системой радиатор с трубчатым электронагревателем не соединяется. Поэтому теплоноситель перемещается только в нем. Обычно в качестве жидкости в батареи с ТЭНом используется техническое масло, которое имеет низкую вязкость. Благодаря такой особенности данный теплоноситель полностью не замерзает, когда отопительный радиатор не эксплуатируется. Принцип работы данного прибора аналогичен функционированию масляного обогревателя. Отличается он лишь большими габаритами.
В дачных домах ТЭН в батареи используется как основной источник обогрева. Ведь он только периодически включается. При этом в дачных домах радиаторные ТЭНы устанавливаются во всех помещениях.
В домах, где люди постоянно живут, ТЭНы тоже нередко используются. Их устанавливают в радиаторы, которые могут быть наполнены водой. Это допускается, потому что за состоянием батарей с таким теплоносителем внимательно следят. Ведь нельзя, чтобы они перемерзли в зимний период. При этом радиаторы с ТЭНами и водой потребляют большое количество электрической энергии. Поэтому они редко используются в качестве основных источников тепла в домах, в которых люди живут круглый год.

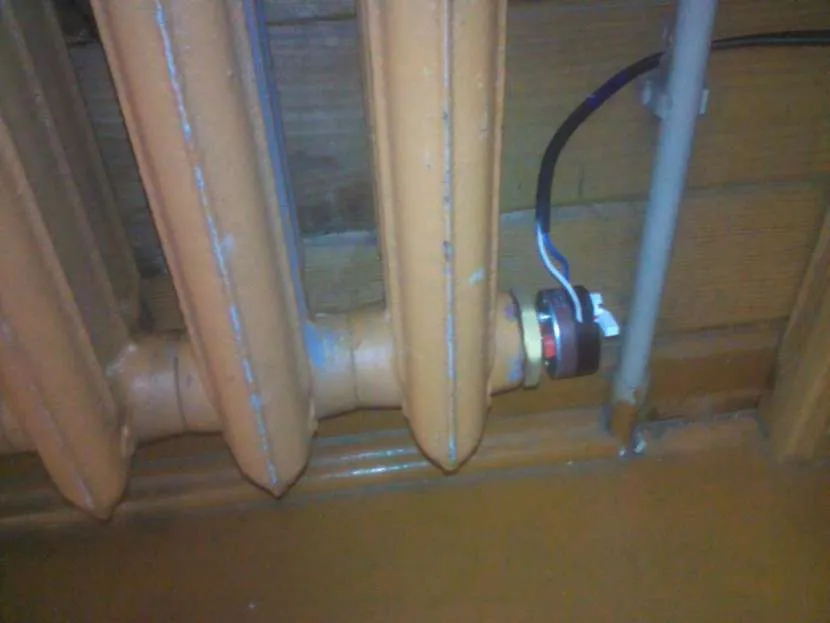

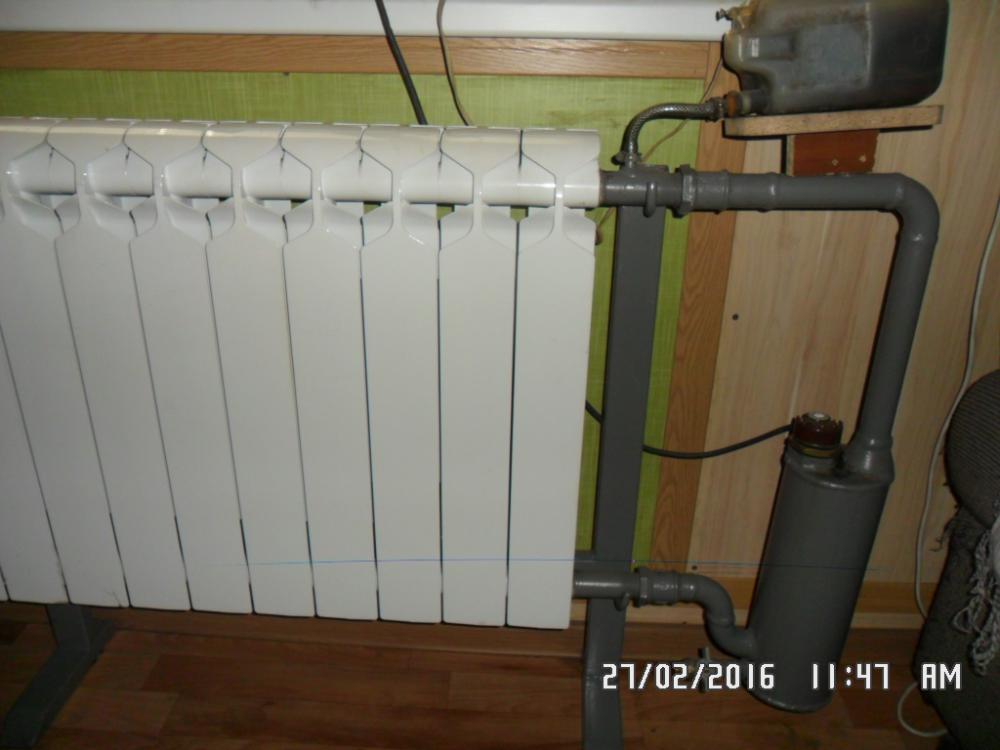

Пример установленного ТЭНа в батарею частного домаИсточник samkak-rukami.ru
Удачным решением является установка трубчатых электронагревателей в батареи автономной системы отопления с котлом, работающим на твердом топливе. Данный вариант позволяет обеспечить требуемую температуру в помещениях, даже если домовладелец не сможет вовремя добавить топливо в теплогенерирующий агрегат.
Практический опыт показал, что нецелесообразно использовать трубчатые электронагреватели в батареях в качестве дополнительного обогрева при наличии в доме отопительной системы с газовым котлом. Ведь такое топливо является самым дешевым и вместо него невыгодно отапливать дом электричеством, за расход которого придется тратить больше средств.
Трубчатые нагреватели лучше устанавливать в радиаторы, подключенные к системе отопления с котом, который работает за счет дизеля или сжиженного газа. В этом случае можно сэкономить, но только если в доме смонтирован двухфазный электросчетчик.
Отличительные особенности ТЭНов для радиатора

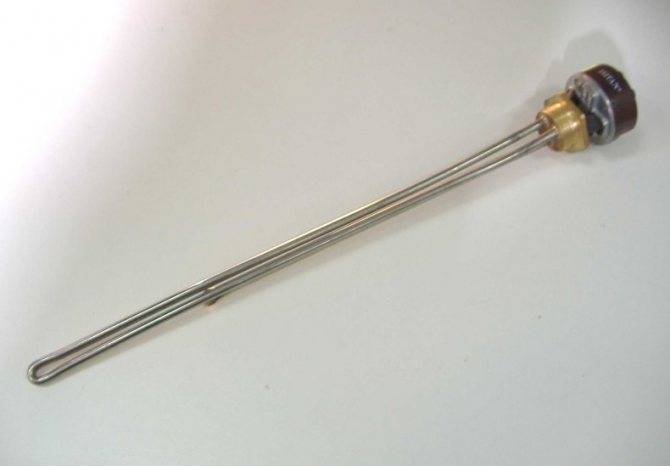

ТЭН с терморегулятором для радиатора – это конструкция, применяемая как альтернативный источник тепла, либо как основное приспособления для отапливания.
Оно представляет собой цилиндрическую деталь, выполненную из металла. В нее встроена проволока, обеспечивающая нагрев. Изоляция происходит благодаря внутреннему электропокрытию.
Установка приспособления не потребует много времени и сил. Для этого нужно:
- Установить устройство в радиатор.
- Подключить устройство к розетке.
Благодаря нагреву электроприбора, тепло будет поступать в радиатор.
Когда устройство нагрелось до нужной температуры, оно выключится автоматически. При падении температуры, произойдет автоматическое включение. Приспособление подойдет почти к любому радиатору.
Плюсы электрического обогрева
Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:
- Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
- Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
- Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
- Отопление может оборудоваться дополнительной автоматикой.
- Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
- Для установки тэна не требуется оформление разрешительной документации.
- Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.
Предлагаем большой выбор ТЭНов для радиаторов отопления, как алюминиевых, так и чугунных. Высокое качество материалов, из которых изготовлены нагревательные элементы и долгий срок службы ТЭНов для радиаторов гарантируем. Купить ТЭН для радиатора можно разными способами. Самый простой споcоб — положить товар в корзину, оформить заказ и ждать звонка оператора. Второй — позвонить и оформить заказ по телефону. Третий — написать на электронную почту. Ждем Ваших заказов.

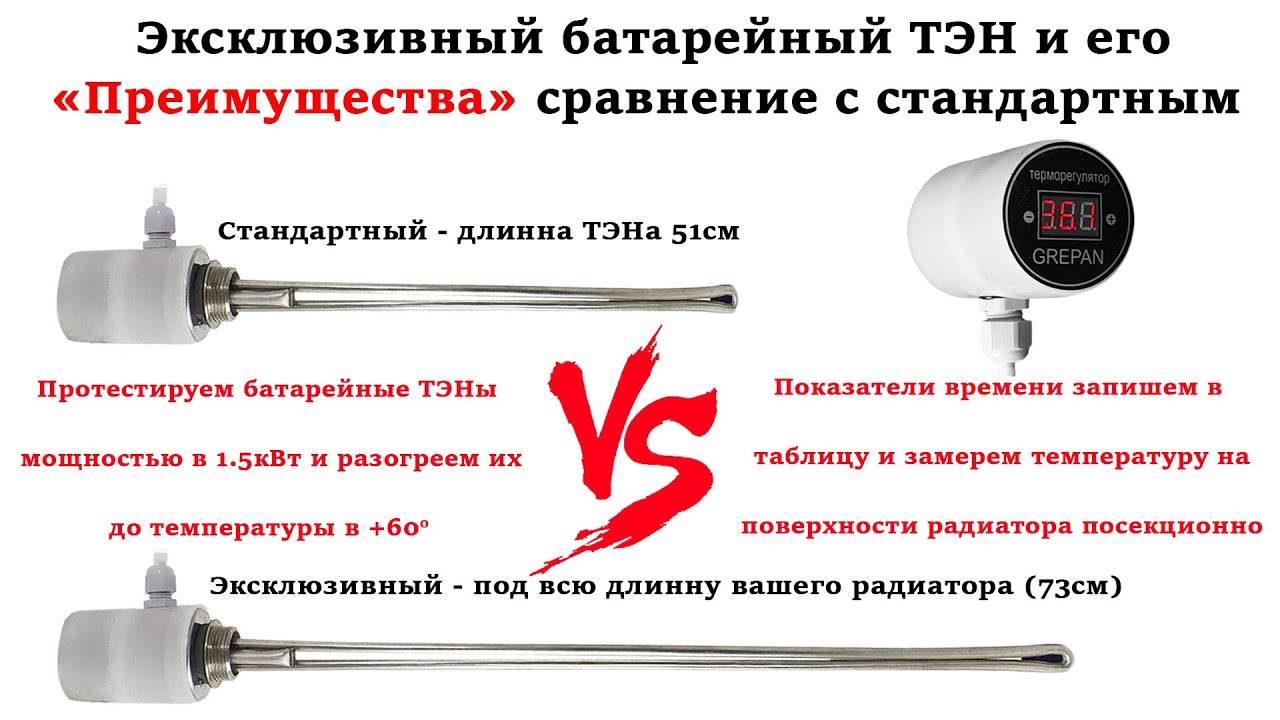

Отличия ТЭНов для батарей отопления
ТЭН для радиаторов отличаются от обычных зауженным нагревательным элементом, так как пространство батареи само по себе является узким. Есть ТЭНы с правой и левой резьбой, а так же с разными диаметрами резьбы. Это может быть 33 мм, 42 мм, 48 мм или в эквиваленте трубной резьбы G1″, G1.25″, G1.5″ соответственно. Продаются ТЭНы как с терморегуляторами (термостатами), так и отдельно. Для любого радиаторного ТЭНа подойдет почти любой стержневой термостат, главное чтобы длина стержня термостата была не больше трубки под термостат на самом ТЭНе. Устроен ТЭН для радиатора абсолютно так же как и любой другой трубчатый электронагреватель. Небольшое различие лишь в форме самого нагревательного элемента. Фланец имеет шестиугольную форму под гаечный ключ обычно 55 мм для легкого закручивания ТЭНа в батарею.
Классический вид
Автономные системы отопления способны решить практически все проблемы, связанные с обеспечением комфортной температуры в доме. Однако такие системы имеют один нюанс — практически все разновидности котлов работают на одном виде топлива. Универсальные и комбинированные модели способны перерабатывать разное топливо, но они дорого стоят. В результате приходится решать проблему за счет использования дополнительных источников тепла, например, электрообогревателей. Существует решение проще, доступнее и эффективнее — ТЭН для чугунных батарей отопления.
Как устроен электроприбор
Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.
В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.
Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.
Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.
В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается (+)
Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз – так называется смесь кристаллических окислов магния.
После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.
Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт.
Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.
Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх .
На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.
Главный враг ТЭНов любого типа – известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя
Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства.
