Как правильно сделать контур заземления

Как сделать контур заземления своими руками

После проведения всех предварительных расчетов и подготовки необходимых материалов приступаем непосредственно к  монтажу контура заземления.

Рассмотрим основные этапы монтажа  треугольного контура заземления, схема которого представлена на рисунке.

На расстоянии порядка 5 м от дома в удобном месте  выройте траншею в виде равностороннего треугольника. Глубина траншеи около 1 м, ширина – 0,5 м. Длина стороны треугольника должна соответствовать выполненным ранее расчетам. От любого угла к  распределительному щитку дома прокопайте траншею.

• Вбейте в каждую из вершин треугольника  электроды. Концы электродов предварительно заострите при помощи болгарки.
• При очень твердом грунте предварительно пробурите  скважины под электроды. Вставив в скважину электрод,  засыпьте ее смесью грунта и соли.
• Не погружайте электрод в грунт полностью, оставьте верхушку над землей.
• Соедините между собой электроды стальной  полосой, шириной не менее 40 и толщиной не менее 5 мм. Для крепления  электродов и полосы используйте сварку.
• Соедините один из электродов с  распределительным щитком, проложив в ранее подготовленной траншее идентичную  стальную полосу.
• Соедините полосу и  распределительный щиток при помощи 10 мм болта. Обязательно приварите болт к щитку.
• Следующим этапом является измерение контура заземления. Для измерения воспользуйтесь омметром.

• Если результат измерений соответствует оптимальному значению сопротивления – контур заземления смонтирован правильно. Можно приступать к закапыванию траншей.
• Если же при измерении контура заземления выяснится, что сопротивление превышает нормативное значение – добавьте еще один электрод.
• Для закапывания траншеи используйте исключительно однородный грунт. Наличие примесей щебня  и строительного мусора недопустимо.
• Контур заземления готов.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

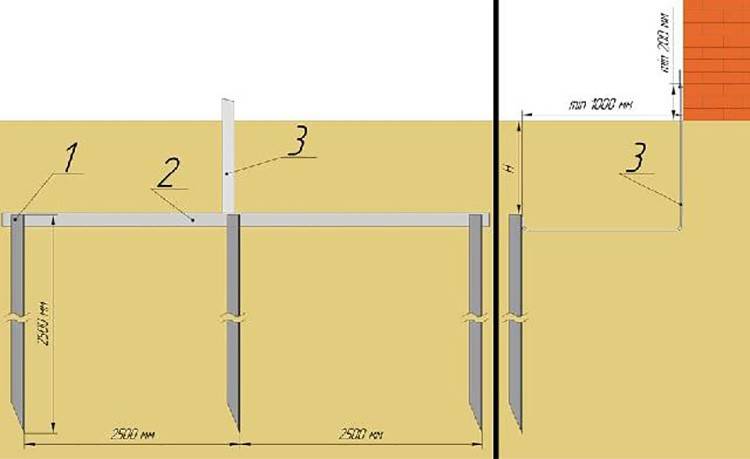

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

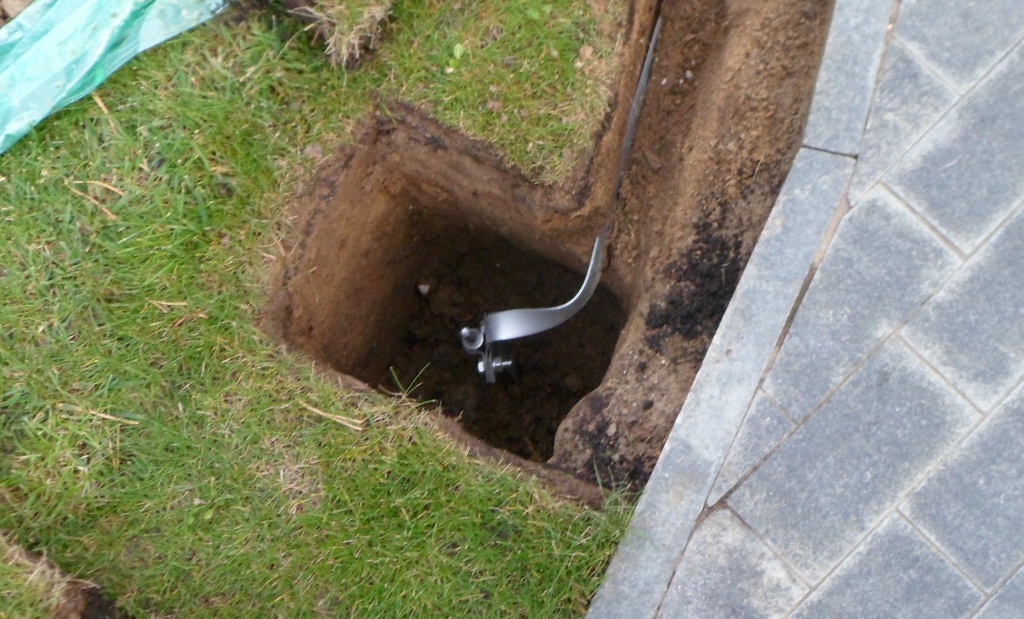

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Напряжение прикосновения и напряжение шага

Если человек касается корпуса рассматриваемого в примере электроприбора, он имеет большее сопротивление, чем часть земли, на которой он стоит, и ток по нему идёт небольшой. Но он стоит на земле в зоне растекания тока короткого замыкания. А это значит, что присутствует какое-то напряжение между контактирующими частями тела. Не всегда это руки и ноги, но и рассмотрения этого частного случая достаточно для понимания процесса. Напряжение, действующее на человека через эти точки – напряжение прикосновения.

Для него существуют определённые нормы. Его стремятся уменьшить на сколько возможно, поэтому расчётным путём достигаются допустимые параметры для заземляющего устройства.

Для простоты возьмём только один заземлитель, рассмотрим, что происходит непосредственно на земле. Чем больше удаление от заземляющего электрода, тем меньше напряжение, потенциал относительно удалённой точки, где он равен 0. Непосредственно у самого заземляющего электрода он максимально возможный. Если абстрактно соединить точки с одинаковым потенциалом, образуются так называемые эквипотенциальные линии – окружности. Очевидно, что приближаясь к заземлителю, который проводит ток короткого замыкания, на каком-то удалении человек между ступнями получает какое-то напряжение – разность потенциалов от положения ступней. Это напряжение шага.

Конечно, в электроустановках где стремятся ток замыкания на землю как можно скорее отключить это напряжение не является слишком опасным, даже если оно будет существовать какие-то секунды, человек возможно и получит какие-то неприятные ощущения, но только и всего.

В иных электроустановках, где ток замыкания на землю может существовать длительное время, на это тоже обращают особое внимание. Кстати, шаговое напряжение – термин, который активно используют в электробезопасности в части приближения к токоведущим частям, замыкающимся с землёй в открытых и закрытых распределительных устройствах

И существует допустимое расстояние приближения к этим устройствам – 4 м для закрытых и 8 для открытых. Они связаны с тем, как ток замыкания на землю растекается по земле.

Напряжения прикосновения и шага стремятся сделать минимальными, чтобы не пострадал человек. Для этого и получены, опубликованы в ПУЭ нормы – для практического применения.

А когда от подстанции отходит воздушная линия, то через определённые расстояния для обеспечения тока короткого замыкания, достаточного для срабатывания защиты, на опорах устраиваются повторные заземляющие устройства.

На вводе в бытовые здания: дома, коттеджи, также устраивается контур заземления, который тоже является повторным. Как только его подключили померять его индивидуальные параметры невозможно – он становится составной частью всей системы.

Конечно частника интересует только его «собственный» контур, точнее, как сделать заземление в доме. Чтоб оно было эффективным, а силы и средства небыли потрачены впустую. значение сопротивления повторного заземляющего устройства для частного дома тоже, как и для всех остальных. Это 15, 30, 60 ом соответственно напряжениям 660, 380, 220 В. источника трёхфазного тока или 380, 220, 127 В. источника однофазного тока

И неважно, что зачастую это бывает однофазное напряжение 220в – 30 Ом, когда контур не подключен, 10 Ом у подключенного в сеть устройства заземления

Однако может выясниться, что при некоторых условиях экономическая составляющая расчётного заземления зашкаливает разумные пределы. Например, удельное сопротивление грунта настолько велико, что даже многократное увеличение числа заземляющих электродов не приносит желаемый результат. Поэтому при удельном сопротивлении грунта более 100 Ом на метр, норму для устройства заземления можно превышать, но не более чем в 10 раз.

Можно ли сделать заземление самостоятельно?

Если выполнить заземление грамотно, чтобы в результате измерения показали сопротивление токового растекания не более 4 Ом, у электриков повода для придирок и штрафов не будет.

Что же касается существующих норм и требований по этому вопросу, они подробно регламентированы:

1. Правилами техники безопасности при эксплуатации электроустановок (ПТБЭ).
2. Правилами устройства электроустановок (ПУЭ).
3. Правилами технической эксплуатации электроустановок (ПТЭЭ).

И ни в одном из вышеперечисленных нормативных документов нет ни слова о том, что заземление должна выполнять какая-то специализированная фирма. Главное, чтобы все было сделано по правилам и соответствовало существующим нормам.

Попробуем подробно разобраться в 2-х вопросах:

1. Как грамотно выполнить заземление частного дома?
2. И как заземлить квартиру, если дом, в котором она находится, не заземлен?

Важно

Если заземление осуществлялось силами специалистов профильной фирмы по проекту, но все равно случилась авария, жильцы дома или квартиры имеют право требовать с исполнителя возмещения ущерба. И такой пункт обязательно должен быть прописан в заключаемом договоре.

Ошибки в устройстве – чего нельзя делать

Вертикальных стержней должно быть несколько, одного, вбитого в грунт, недостаточно. Сопротивление земли находится в сильной зависимости от площади заземлителя, которая контактирует с ней. У одного заземлителя она недостаточна для обеспечения надежной защиты. Если разнести два и больше стержня на 1–2 м, между ними возникает потенциал, площадь эффективного контакта возрастает в сотни раз. Слишком далеко разносить тоже нельзя: разорвется потенциальная поверхность, останутся просто отдельные заземлители.

Если ВЩ расположен в доме, и нет возможности подвести к нему стальную шину, используется соединение медным проводником. Существует ошибочное мнение, что достаточно закрепить опрессованный наконечник болтом, покрыв защитной токопроводящей смазкой. Она способна предохранить от коррозии только в сухом помещении. Следует обеспечить защиту шины от влаги, расположив ее на стене и закрыв в металлическом ящике.

Увлажнение способствует образованию гальванической пары и электрокоррозии, которая распространяется и под изоляцию. В аварийной ситуации происходит мгновенное перегорание контакта, тем более нельзя крепить заземляющий проводник непосредственно к заземлителю и засыпать грунтом.

Также недопустимо последовательное заземление приборов и подключение нескольких заземляющих проводников к одному контакту заземляющей шины. Это грозит тем, что авария одной установки вызовет цепную реакцию, потянет за собой другие.

Не следует использовать в качестве материала металлоизделия с упрочненной поверхностью вроде арматуры, рельс, швеллера. Повышенная плотность их поверхности препятствует созданию хорошего контакта с грунтом. Также нельзя окрашивать металл, надеясь противостоять коррозии. Ее, может, и не будет, но утрачивается всякий смысл в таком заземлении. Краска препятствует надежному контакту металла с землей.

Пример расчета заземления

В качестве «классического» примера расчета заземления рассмотрим вариант ЗУ с учетом заданных исходных данных, то есть проведем вычисления для одиночного металлического штыря. Сразу оговоримся, что такие простейшие конструкции применяются при организации повторного заземления высоковольтных опор. В рассматриваемой ситуации согласно положениям ПУЭ (смотрите п.1.7.103.) сопротивление растеканию тока не может быть более 15, 30 и 60 Ом для напряжений 660, 380 и 220 Вольт соответственно.

Расчет одиночного заземляющего элемента для опоры ВЛ 380 Вольт

Согласно оговоренной ранее методике сначала по таблице выбирается тип вертикального штыря со следующими характеристиками:

• Материал – сталь.
• Форма – округлый стержень диаметром 16 мм.
• Длина L — 2,5 метра.

Глубина траншеи берется равной полметра. Затем из той же таблицы находится поправочный коэффициент, вводимый для средней климатической зоны. Его значение при фактической длине стержней до 2,5 метров с учетом промерзания грунта в данной местности составляет ψ=1,45. Показатель нормированного сопротивления для этого типа ЗУ равен 30 Омам. Следующий показатель – удельное сопротивление грунта находится по формуле:

ρ (по факту) = ψ•ρ = 1.45х60 = 87 Ом•метр

Полученные расчетные данные выглядят так:

1. заглубление одиночного штыря в грунт составляет h = 0,5l + t = 0,5х2,5 + 0,5 = 1,75 метра;
2. его сопротивление для нашего примера (смотрите формулы выше) составляет не более 30 Ом, что соответствует требования ПУЭ для данного напряжения.

Когда одного заземляющего штыря для опоры ВЛ недостаточно – допускается добавлять еще один или даже несколько прутьев. В этом случае потребуется другая методика, используемая для линейного контура или треугольной конструкции.

Преимущество треугольной формы контура

Какое преимущество над контуром в виде полосы имеет треугольник? Оно заключается в том, что такая конструкция занимает меньшую площадь, соответственно земляных работ будет значительно меньше. Да и соединять штыри гораздо проще в яме, чем в узкой и длинной траншее. Однако самое главное преимущество треугольного заземления — заключается в надежном функционировании защиты, т.к. если перемычка из металла между электродами повредится, заземляющее устройство будет все равно рабочим (с другой стороны).

Высота каждого заземляющего электрода имеет определенные нормы и составляет 2 – 3 метра. Форма расположения электродов в земле – равнобедренный треугольник, расстояние между которыми должно быть не меньше 1,2 м, лучше расстояние в длину каждого заземлителя (т.е. 2-3 метра). Для того чтобы получить хорошее контактное соединение, используется металлическая пластина, которая накладывается с помощью сварки. Чтобы подвести заземление от контура к дому рекомендуется использовать шину из такого же металла или провод из стали подходящего сечения. Размеры уголка должны быть не менее 50х50 мм.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Отдельно о заземлении некоторых агрегатов

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
