Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
раскаточное устройство;
натяжитель бандажной ленты;
- крепежные материалы;
- натяжитель линии;
- динамометр.
Поэтапный монтаж:
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбеОконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту

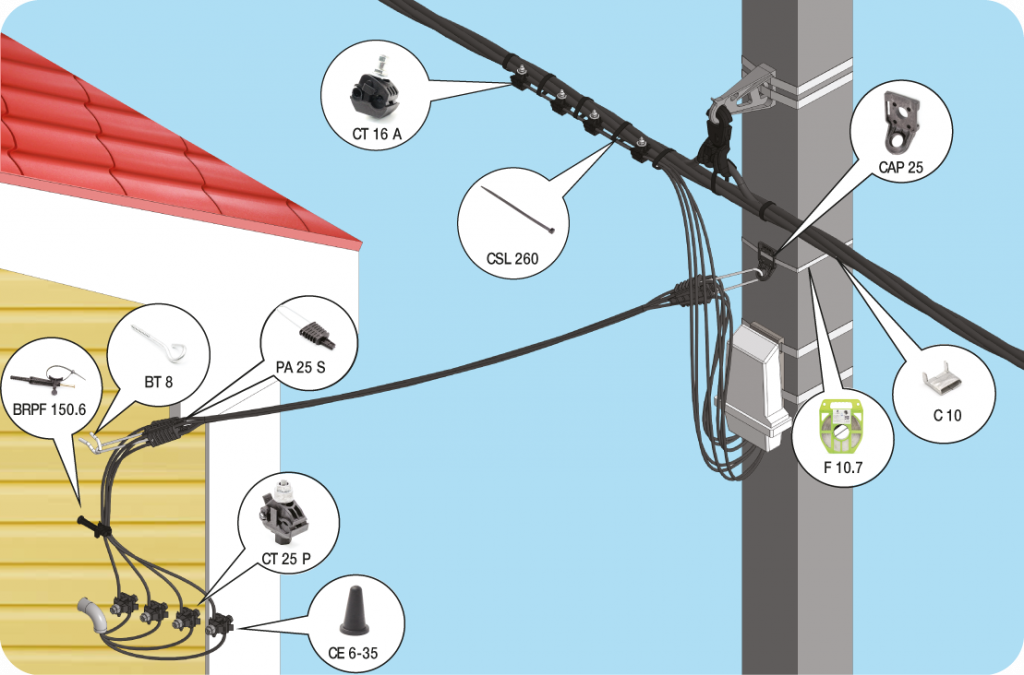

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе

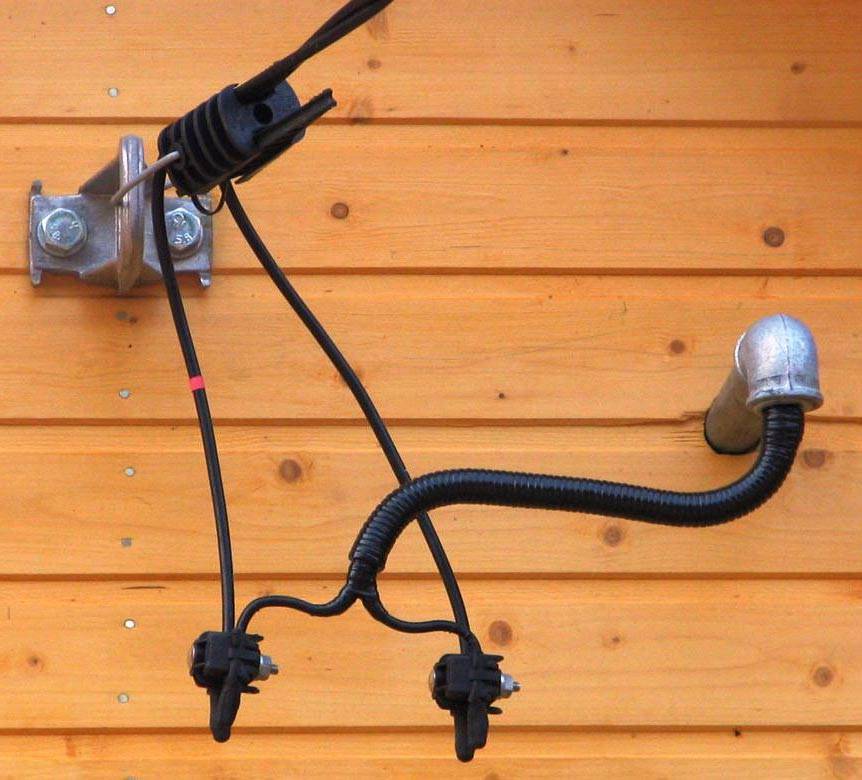

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре

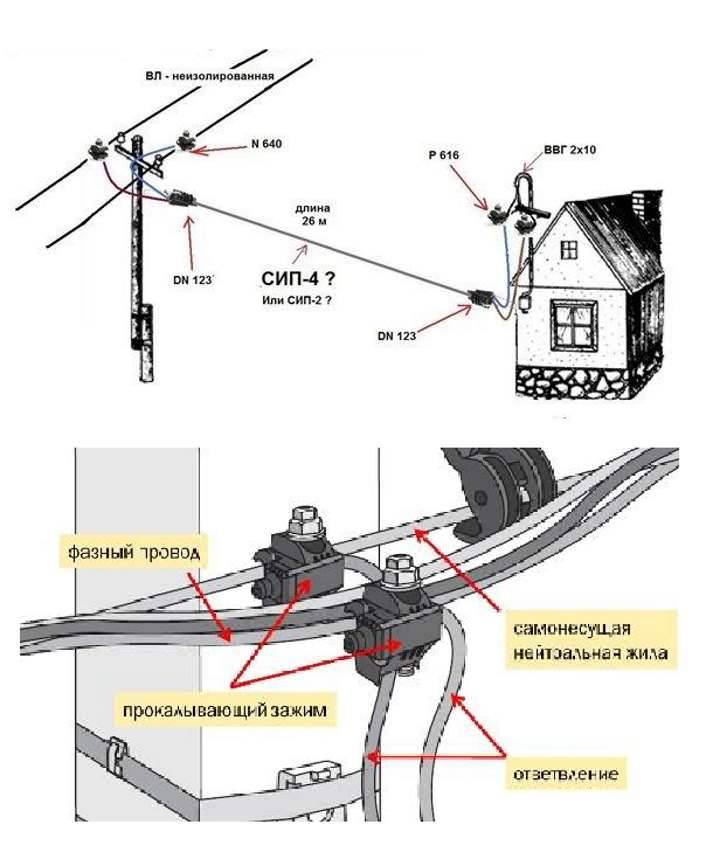

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Выбор подходящего провода
Специалисты из организаций, которые обслуживают линии электропередачи часто в целях экономии или из-за каких-то личных предпочтений используют не самые подходящие провода. Это могут быть или изолированные, но не предназначенные для ввода кабеля, или неизолированные, те, что идут магистральными линиями по столбам.
Важно помнить, что если для замены вводного кабеля использовали оголенный провод, то его следует надежно и качественно прокладывать, ведь при сильных ветрах такие провода могут замкнуть. Также может быть так, что на участок заедет грузовой автомобиль, и при разгрузке может задеть провода, что приведет к поражению электрическим током. Однако кто-то может предложить сделать замену с помощью изолированного провода, но не предназначенного для прокладывания воздухом
В таком случае, из-за постоянных солнечных лучей, изоляция со временем может потрескаться и осыпаться, что тоже недопустимо для вводного кабеля
Однако кто-то может предложить сделать замену с помощью изолированного провода, но не предназначенного для прокладывания воздухом. В таком случае, из-за постоянных солнечных лучей, изоляция со временем может потрескаться и осыпаться, что тоже недопустимо для вводного кабеля.
Исходя из вышесказанного, необходимо использовать для прокладки ввода к дому от столба специально предназначенный провод. Для такой работы идеально подойдет СИП, потому что он является самонесущим изолированным проводником. Он не имеет тех недостатков, которые имеют остальные провода. О том, как подключить провод СИП к дому, мы рассказали в отдельной статье.
Рекомендации по подключению
Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.
Раскатка провода
Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.
https://youtube.com/watch?v=khaaxYBVjMo
Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.
На этом этапе необходимо придерживаться следующего алгоритма действий:
- Барабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
- Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
- На опору монтируется силовой ролик.
- На всех остальных столбах закрепляются раскаточные ролики.
- От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
- К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
- СИП протягивается по столбам через ролики.
Это интересно: расстояние между столбами освещения.
Крепление кабеля на опоре
Кронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.
На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.
Ввод в помещение
Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.
Не забываем, что прокладывать можно только по воздуху
Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:
- В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
- От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
- Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.
Специально для вас:
Система поверхностного дренажа участка своими руками
С чего начать строить частный малоэтажный дом своими руками
Расстояние между столбами освещения в городе и на трассе
Расстояние между домами: каким оно должно быть
Нормативы на противопожарные расстояния между зданиями
Расстояние от дома до забора: допустимые нормативы
Разрешительная документация
Первый и важный шаг на пути к электрификации дачи – получение в энергопоставляющей организации разрешительных документов на пользование электричеством. При обращении в компанию, обслуживающую электросети, к которым владелец дачи планирует подключаться, он получает технические условия, где обязательно оговариваются такие пункты:
- возможность подключения дома к электричеству от столба;
- точка присоединения;
- напряжение;
Помимо этого энергокомпания выдвигает требования к пользователю по поводу устройства защиты от перенапряжения, к приборам автоматики, изоляции, учету потребления электроэнергии.
По действующим законам энергопередающая компания не имеет права отказывать заявителю в подключении строения к электричеству. Однако случаются подводные камни, когда получение разрешения откладывается по серьезным причинам. Например, отсутствует технологическая возможность подключения из-за того, что старая линия работает на пределе и увеличение нагрузки может привести к аварийной ситуации. Тогда заявителю сообщаются сроки проведения модернизации линии и вопрос электрификации дачи откладывается.
Зато счастливые обладатели разрешительных документов могут смело приступать к работам по проводке электричества от столба к дому, но при этом строго придерживаться каждого пункта технических условий. В том случае, если владельцы планируют использовать электроэнергию и для отопления дома, потребуется еще дополнительное разрешение от организации, осуществляющей энергонадзор.
Ввод электроэнергии в здание
Как уже говорилось выше, прокладка вводного кабеля – прерогатива работников энергосбытовой организации.
Подключение дома к линии электропередачи можно осуществить тремя методами:
- Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
- Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
- Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.
Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.
Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.
Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.
Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.
Труба позволяет нейтрализовать воздействие электрической дуги
Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл
Один из способов организации ввода – переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю – огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.
Требуемый для проведения работ инструмент и материал
Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:
- ножницы для разделки КЛ;
- пассатижи;
- отвертки;
- шуруповерт;
- болгарка с алмазными дисками;
- молоток;
- монтажное зубило;
- шпатель;
- рулетка;
- нож.
Инструменты для прокладки электропроводки Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:
- защитные автоматы;
- электрический счетчик;
- провода;
- розетки;
- выключатели;
- распределительные коробки;
- подрозетники;
- соединительные клеммы;
- крепежный метиз.
Самостоятельное подключение своего дома проводами СИП к линии
Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.
Основные требования по установке
Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:
- минимальная высота подводящего кабеля над землей составляет 2,75 м;
- аналогичное расстояние надо выдержать от окон, дверей и лоджий.
Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.
Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров
Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы
Для трехфазного подключения понадобится 4 жилы
Для трехфазного подключения понадобится 4 жилы.
Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.
При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.
Варианты подключения ввода
Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.
Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:
- При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
- Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.
Дальнейшие работы предполагают ввод провода в здание.
Какой провод лучше ввести в дом?
Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.
Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
Натяжитель бандажной ленты
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбе
Оконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе
Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Подземный (траншейный) ввод электричества
Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.
Ввод электричества в деревянный дом через траншею
В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:
- 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
- 1 м — без защиты.
Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.
Способ провода элекропроводки через наружную деревянную стену
При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.
Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.
Соблюдение требований безопасности
При любом варианте (самостоятельно либо силами наемной бригады) постройки линии требуется соблюдать инструкцию по технике безопасности:
- запрещается проводить монтажные работы при приближении грозы или при сильном ветре (скорость более 12 м/с);
- недопустимо нахождение монтажников под работающими люльками или телескопической вышкой;
- запрещено применять комбинированный метод установки опор (вручную и механическими средствами);
- не разрешается применять при установке опор поврежденные приспособления и тросы;
- в случаях необходимости удержания груза на весу требуется надежно фиксировать подъемные механизмы (тормозами и заклиниванием шестерен);
- подниматься на деревянные опоры разрешено только при помощи когтей монтера или специальных устройств;
- при выполнении работ на опорах монтажнику следует стоять на двух когтях одновременно;
- не допускается расположение монтажника на анкерных опорах и под проводами во время работ;
- запрещается подбрасывать инструменты монтажнику;
- подавать инструменты и материалы разрешается при помощи веревки с длиной не менее двойной высоты подъема;
- недопустимо производить работы по натяжке при температуре выше минус 20 ºС;
- во время работ требуется соблюдать усилия при монтаже и контролировать стрелы провиса проводов;
- не допускать перенатяжения линии;
- контролировать процесс монтажа и осуществлять поэтапную приемку работы.
