Устройство защиты от импульсных перенапряжений (УЗИП) для частного дома

Правила и особенности установки

Установку устройств защиты от перенапряжения регламентируют Правила устройства электроустановок (ПУЭ), являющиеся основным нормативным документом в вопросах безопасного обслуживания электрических установок. Согласно требованиям ПУЭ, устройства защиты от перенапряжения подлежат обязательной установке на объектах с предусмотренной системой молниезащиты, а также в домах, электроснабжение которых осуществляется по проводам воздушных линий, в регионах, с годовой продолжительностью грозовых периодов, превышающих 25 часов.

Необходимость подключения УЗИП на объектах в районах, где грозы не являются частым явлением, носит рекомендательный характер, однако, учитывая, к каким разрушительным последствиям может привести прямой удар молнии, целесообразно выполнить все необходимые мероприятия для защиты от данного вида стихии даже для негрозоопасной местности.

Защита от импульсных напряжений промышленных и административных зданий, многоквартирных домов входит в сферу деятельности электромонтажных организаций. Установка и подключение УЗИП в частном доме или в квартире ложится на плечи хозяина жилья, поэтому каждому домовладельцу необходимо, хотя бы в общих чертах, знать основные правила обустройства защиты от импульсных перенапряжений, а также как установить и как подключить необходимое для этого оборудование.

Монтаж УЗИП необходимо выполнить соблюдая требования технических нормативов, которые предусматривают 3 уровня защиты. В качестве первого уровня защиты находят применение вентильные разрядники, которые относятся к категории УЗИП 1 класса. Они обеспечивают защиту от непосредственных грозовых воздействий на линии электропередач и устанавливаются в ВРУ (вводных распределительных устройствах). Дополнительная защита от удара молний и коммутационных процессов в понижающих трансформаторных подстанциях обеспечивается защитными аппаратами 2 класса, которые устанавливаются и подключаются в распределительных щитах дома или квартиры. Для защиты электроники и электротехники, чувствительной даже к незначительным импульсным перенапряжениям служат УЗИП 3 класса, подключение которых производится в щитке питания потребителей в непосредственной близости от них.

Как установить оборудование для того, чтобы обеспечить трехступенчатую защиту от импульсных перенапряжений, показано на схеме:

Более доступное объяснение:

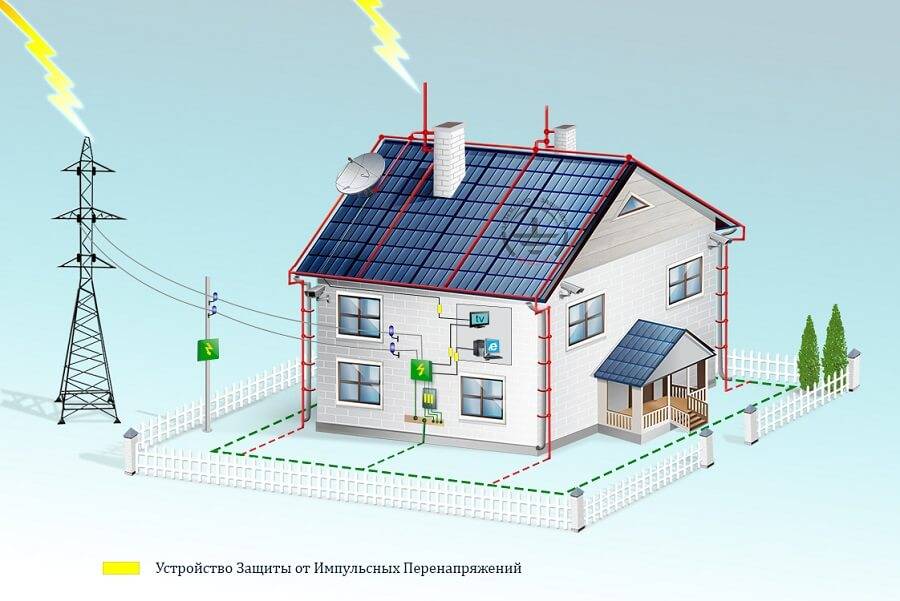

Опасность удара молнии

Существует два варианта воздействия на солнечные панели и вспомогательное оборудование этого стихийного бедствия.

1. Прямой удар молнии.

Местом удара грозового разряда может стать громоотвод заземленной кровли здания либо подведенная к дому линия электропередач.

В первом случае напряжение солнечной батареи скачкообразно повысится из-за того, что часть заряда распространится по проложенным внутри дома кабелям. Во втором высокие токи попадут на фотоэлектрические элементы непосредственно через провода ЛЭП.

Оба варианта, если не защитить оборудование дополнительными средствами защиты, очень опасны Худшим сценарием является возгорание проводки, которое грозит потерей не только дорогостоящей гелио системы, но и возникновением пожара в самом доме.

2. Непрямой удар молнии.

Не стоит думать, что при попадании сверхмощного разряда в землю или стоящее поблизости дерево защита солнечных батарей не нужна. Наведенное электромагнитное поле при подобных обстоятельствах вызывает скачки напряжения в радиусе десятков, а иногда и сотен метров. Элементы СЭС из строя, возможно, и не выйдут. Но опасность для всего чувствительного электрооборудования в доме будет высокой.

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

  1. Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
  2. Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
  3. Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.


УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).


Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

  1. Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
  2. Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Возможные повреждения из-за молний

Величина напряжения молнии измеряется даже не тысячами, а десятками и сотнями тысяч Вольт. И пусть помеха имеет в прямом смысле слова молниеносный характер, но даже за доли секунд она успевает повредить многие внутренние элементы техники, выводя ее из строя. В холодильниках обычно сгорает компрессор, в импульсных блоках питания выгорает первичная цепь преобразования напряжений, и так далее.

Но на этом беда не окончится, потому что выход из строя электронной техники, а в данном случае она просто сгорает, может привести к реальному возгоранию и, как следствие, к пожару. И, к сожалению, только в этот момент хозяин частного дома осознает, что был неправ, когда при монтаже распределительного щитка решил сэкономить на установке УЗИП для частного дома. А так-же лучше не экономить на обслуживании септиков, откачка септиков в Солнечногорске на профессиональном оборудовании, по приятной цене.

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

  1. Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
  2. Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
  3. Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.


УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).


Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

  1. Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
  2. Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Схема подключения

Защитные устройства подключаются по разным схемам в зависимости от сетевого напряжения 220 и 380 V. Такие сети могут использоваться в однофазной сети или трехфазной. Основным приоритетом схемы является ее бесперебойная или безопасная работа. В первом случае допускается временное отключение от молниезащиты во избежание перебоев в электроснабжении. Второй вариант не допускает такого отключения даже на короткое время, возможно лишь полностью отключить подачу электричества.

Чаще всего подключение УЗИП выполняется в однофазных сетях с заземляющей системой TN-S или ТТ. В этом случае к защитному устройству выполняется подключение фазного, а также двух нулевых проводников – рабочего и защитного. Вначале фазный провод и ноль подключаются к своим клеммам, после чего через общий шлейф они выводятся на линию с оборудованием.

Внутренняя защита от молний

Ее обеспечивают специальные устройства, которые добавляются в схему домового щитка и ВУ. Суть их в следующем: даже если молния не попадает в дом, во время грозы частенько случаются скачки напряжения, помехи в телевизоре и радио. Это объясняется тем, что электромагнитное поле при ударе молнии может создавать импульсные токи в проводке и устройствах. Разряд необязательно должен ударить именно в дом — это может произойти на расстоянии нескольких сотен метров и даже километров. Если же молния попадает в дом, то в лучшем случае молниеотвод сбросит напряжение в заземлитель, в худшем — разряд со всей силой ударит по электрической сети.

На схеме показаны подключения ОПН, которые располагаются между входным автоматом и проводником заземления, сеть трехфазная

Даже когда энергия молнии стечет по молниеотводу, ток, возникающий в проводке, может привести к порче чувствительной аппаратуры (компьютеров, холодильников и телевизоров). Лучше и не представлять, что случится при прямом воздействии. Как раз для защиты от таких ситуаций и существуют специальные устройства — ограничители. Внутри ВРУ можно установить ограничители перенапряжения (ОПН). Эти устройства по внешнему виду напоминают обычные автоматы (ВА), только без рычага отключения. Все, что надо знать про ограничители, — что они устанавливаются между фазой и заземлением или нулевым проводом и заземлением.

На схеме показаны подключения ОПН, которые располагаются между входным автоматом и проводником заземления, сеть однофазная

Ограничители бывают 3 видов и различаются по чувствительности к току перенапряжения.

1. Класс «В» — такие ограничители ставят на входе в щит. Они предназначены для защиты от сверхвысокого напряжения — прямого удара молнии.

2. Класс «С» — устройства устанавливаются по схеме после ограничителей класса «В» и служат защитой от наведенных токов.

3. Класс «D» устанавливают, когда в доме находится особо чувствительная аппаратура.

Применять следует все 3 вида устройств, поскольку у них разный уровень чувствительности, и ставить по схеме один за другим.

Схема подключения ОПН

Примечание. Если в доме не установлены ограничители, то во время грозы желательно отключать бытовую технику.

Схема подключения ОПН при однофазной цепи

Например, при близком ударе молнии сработает ограничитель «В», а при прямом ударе — «С». Именно поэтому нельзя поставить устройство класса «D» и на этом успокоиться, считая, что дом защищен. Ограничители рассчитаны как на однофазные сети, так и на трехфазные. Ниже приведено несколько схем подключения ограничителей.

Применение ОПН различного класса для защиты аппаратуры, находящейся в доме

1 — шина уравнивания потенциалов; 2 — хомут уравнивания потенциалов; 3 — полоса заземления; 4 — ограничитель перенапряжения, устанавливается между фазовыми проводниками и проводом РЕ; 5 — ограничитель перенапряжения категории «C», устанавливается в распределительных шкафах на вводе; 6 — ограничитель перенапряжения категории «D», устанавливается непосредственно перед каждым электронным потребителем электроэнергии; 7 — ограничитель перенапряжения категории «B», устанавливается в разрез антенного фидера; 8 — ограничитель перенапряжения категории «D»; 9 — ограничитель перенапряжения категории «B» для защиты телефонных линий; 10 — ограничитель перенапряжения категории «B»

Что бы еще почитать?

Метки: Громоотвод, Защита от молний, Молниезащита, Молниеотвод, Молниеприемник

Популярные статьи

Монтаж распределительного электрощитка

Просмотров: 63 102

Как сделать когтеточку и домик для кошек

Просмотров: 57 724

Утепление лоджии своими руками. Подробное руководство

Просмотров: 55 911

Строим межкомнатные перегородки своими руками

Просмотров: 43 983

Установка розеток и выключателей

Просмотров: 42 064

Приспособления и возможности ручного фрезера

Просмотров: 38 514

Виды кабелей, проводов и шнуров

Просмотров: 34 197

Как правильно сделать стяжку пола

Просмотров: 32 875

Как сделать душ со сливом в полу

Просмотров: 32 293

Приставки, насадки и приспособления для дрели

Просмотров: 30 480

Разновидности плит и листов для обшивки стен, пола и потолка

Просмотров: 29 973

Правила устройства лестниц в доме

Просмотров: 29 919

Строительство беседок. Формы, виды, назначение и правила строительства

Просмотров: 29 670

Монтаж скрытой электропроводки

Просмотров: 29 079

Как сделать клумбу, цветник или цветочницу на дачном участке

Просмотров: 28 950

10 мифов о каркасных домах

Просмотров: 26 767

Монтаж освещения в квартире и частном доме

Просмотров: 26 593

Правила строительства ступенек крыльца

Просмотров: 25 484

Способы защиты от перенапряжений

Устройства первичной защиты от перенапряжения необходимы для предотвращения прямых ударов молнии — они улавливают и отводят ее ток на землю. Такие устройства располагают выше уровня всех остальных конструкций, причем их высота зависит от размера защищаемой зоны. Как правило, для защиты жилых объектов используется стержневые молниеотводы, снабженные проводниками-токоотводами.

Устройства вторичной защиты позволяют обеспечить нормальную работу оборудования и сетей внутри здания в условиях атмосферных и коммутационных перенапряжений. Их можно разделить на две большие группы — устройства последовательной и параллельной защиты. К первой группе относятся:

  • Трансформаторы, устраняющие определенные гармоники за счет соответствующего соединения первичной и вторичной обмоток; такая защита не очень эффективна.
  • Фильтры, служащие для ограничения коммутационных перенапряжений в четко заданном диапазоне частот. Такие устройства не подходят для ограничения атмосферных перенапряжений.
  • Ограничители перенапряжений, состоящие из воздушных катушек индуктивности, ограничивающих перенапряжения, и разрядников, отводящих токи. Наиболее подходят для защиты чувствительного электронного оборудования, но защищают только от перенапряжений. Представляют собой громоздкие и дорогостоящие устройства.
  • Сетевой фильтр — надежное устройство для защиты компьютеров, ноутбуков и электронной техники от перепадов напряжения — одной из причин выхода их из рабочего состояния и утери персональных данных. Обеспечивает эффективное электропитание и подавляет импульсные и высокочастотные помехи в электрической сети.

Сетевой фильтр PM6U-RS APC by Schneider Electric.

Стабилизаторы напряжения служат для нормализации сетей переменного тока и устраняют проблему колебания напряжения. В частности, анализируют входное напряжение, а затем, переключая обмотки своего трансформатора, поддерживают необходимый диапазон напряжения на выходе.

Стабилизатор напряжения LS1500-RS APC by Schneider Electric

Источники бесперебойного питания служат для поддержки работы оборудования в автономном режиме за счет энергии батарей в случаях несанкционированного ее отключения.

Источник бесперебойного питания BR1500G-RS APC by Schneider Electric. Куда более популярны устройства параллельной защиты, которые могут использоваться в установках любой мощности

Важно знать, что номинальное напряжение такого устройства должно соответствовать сетевому напряжению на вводах установки. В режиме «ожидания» (при отсутствии перенапряжений) ток утечки не должен протекать через устройство защиты, но при возникновении перенапряжения, превышающего допустимое значение, устройство должно моментально отводить вызванный перенапряжением ток на землю. Важной характеристикой такого оборудования является его быстродействие

Важной характеристикой такого оборудования является его быстродействие. В жилых домах для защиты от перенапряжений чаще всего применяется модульное оборудование, устанавливаемое в распределительных щитах

В частности, это устройства защиты от импульсных перенапряжений — УЗИП и дифференциальные выключатели нагрузки с защитой от превышения напряжения — УЗО. Также существуют сменные ограничители перенапряжений и ограничители перенапряжений для защиты силовых розеток, обеспечивающие вторичную защиту подключенного оборудования. Некоторые ограничители встраиваются непосредственно в устройства, потребляющие электроэнергию, однако они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжений используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию

В жилых домах для защиты от перенапряжений чаще всего применяется модульное оборудование, устанавливаемое в распределительных щитах. В частности, это устройства защиты от импульсных перенапряжений — УЗИП и дифференциальные выключатели нагрузки с защитой от превышения напряжения — УЗО. Также существуют сменные ограничители перенапряжений и ограничители перенапряжений для защиты силовых розеток, обеспечивающие вторичную защиту подключенного оборудования. Некоторые ограничители встраиваются непосредственно в устройства, потребляющие электроэнергию, однако они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжений используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Ограничители импульсного перенапряжения — скачкообразное напряжение атмосферного происхождения является основной причиной выхода из строя электронного оборудования и простоев производства. Наиболее опасный тип перенапряжения вызван прямыми ударами молнии.

Фактически, молния создает пики тока, которые генерируют перенапряжения в сети электропередачи и передачи данных, последствия которых могут быть чрезвычайно нежелательными и опасными для систем, сооружений и людей. У разрядников для защиты от перенапряжений есть много применений, от защиты дома до коммунальной подстанции.

Они устанавливаются на автоматических выключателях внутри жилого дома, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях. В данной публикации мы расскажем как правильно подключать ограничители импульсного перенапряжения, и покажем схемы соединения. В частности здесь речь пойдет о конкретном устройстве ОИН-1.

Для чего нужен ОИН-1 и его функциональные возможности

Прибор ограничителя импульсных напряжений в первую очередь нужен для защиты электрической сети переменного тока 380/220v. Скачкообразные, импульсные напряжения, многократно превышающие штатные значения, могут возникать из-за грозовых разрядов.

Кроме этого, действующее сетевое напряжение может изменяться в следствия бросков тока в электросети. Возникают они как правило во время подсоединения к сети либо отключения каких либо мощных электрических устройств.

В схему прибора ОИН-1 включен мощный варистор, выполняющий функции разрядника, которые применялись в устройствах более старшего поколения.

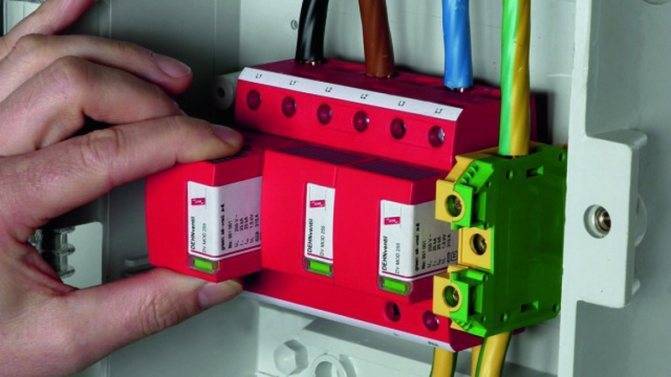

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

В случае каких либо возникших аварийных ситуаций, когда штатное напряжение начинает периодически «прыгать» до критического уровня, тогда устройство защиты мгновенно сработает.

Принцип действия защиты заключается в следующем. Во время образования в силовой цепи внезапного подъема напряжения, например, от грозового разряда. При этом на варисторе снижается сопротивление, и как следствие возникает короткое замыкание, после чего срабатывает автомат и отключает электрическую цепь. Установленные в этом силовом тракте, после варистора, различные приборы не получат повреждений, благодаря тому, что вовремя сработали ограничители импульсного перенапряжения.

В процессе эксплуатации ОИН-1 он может получить повреждения, чтобы убедится в его исправности, нужно ориентироваться на показание встроенного индикатора. В случае, если индикатор отображается зеленым цветом, то прибор находится в рабочем состоянии, а если индикатор покраснел, тогда устройство защиты подлежит замене.

Область использования

Защитный ограничитель напряжения ОИН-1 очень востребован при монтаже электро сетей, его практически всегда устанавливают в распределительных щитках на входе в помещение. А подключается он в цепь непосредственно перед прибором учета электроэнергии, то есть и сам счетчик будет под защитой от перенапряжения.

Кроме этого, данный прибор используется для защиты от перенапряжений, начиная от жилого дома до коммунальной подстанции. Они устанавливаются на автоматических выключателях внутри жилого помещения, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях.

Технические параметры

Таблица основных характеристик ОИН-1:Значение
1Стандартное напряжение220 В
2Номинальный разрядный ток6
3Максимальный РТ13
4Остаточное напряжение2200
5Уровень защитыне ниже IР21
6Температурный режимот -50 до +55
7Параметры устройства (размеры)80 × 17,5 × 66,5
8Вес0,12 кг
9Срок службы3–3,5 года
