Провод ШВВП: технические характеристики, расшифровка, конструкция, применение

Применение ПВС

Провод ПВС, несмотря на высокую гибкость, не рекомендуется применять для устройства скрытой электропроводки. Данное качество, плюс повышенная устойчивость к деформации, делает его незаменимым в качестве сетевого шнура всевозможных переносных бытовых приборов и удлинителей.

Иногда провод ПВС применяется для труднодоступных мест, где невозможно проложить обычную проводку. Особенно это касается ситуаций с использованием кабелей с большими сечениями – от 16 мм2. Однако в подобных случаях нужно обязательно помнить об ограниченном сроке эксплуатации такого провода, несмотря на хорошее качество изоляции.

Все гибкие провода и кабели в том числе и ПВС, имеющие многопроволочные жилы, обладают общим недостатком. В соответствии с нормативными документами, определяющими монтаж и подключение, все жилы должны быть предварительно оконцованы и пропаяны. Данная процедура является обязательной даже если используются соединительные клеммы. Только после этого гибкие провода могут соединяться с коммутирующими и защитными устройствами, приборами учета и другой аппаратурой.

Технические характеристики позволяют использовать провод ПВС на отдельных этапах промышленного производства. Из него изготавливаются удлинители и переноски разной длины, монтируется световая реклама и наружное освещение.

Читайте далее:

Провод ШВВП

Провод СИП технические характеристики

Кабель ВВГ: технические характеристики

Расшифровка маркировки проводов и кабелей

Характеристики предохранителей

Характеристики УЗО

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.

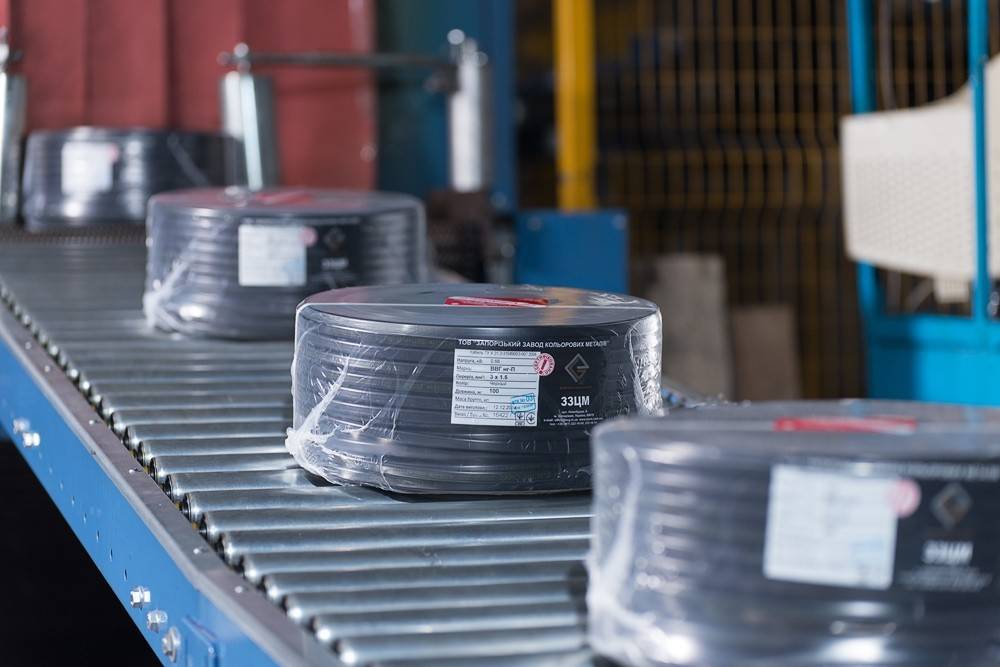

Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Предыдущая
РазноеЭлектротехника для чайников. Как научиться разбираться в электрике: уроки для начинающих
Следующая
РазноеАвтоматический выключатель — от чего защищает и как он устроен

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

• площадь сечения токоведущей жилы;
• их количество;
• цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

1. В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
2. В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
3. Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
4. Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

Характеристики

Перечислим основные особенности данного изделия:

• состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
• все жилы являются многопроволочными (нет монолитных шнуров);
• класс гибкости – 5;
• оболочка производится из поливинилхлорида;
• напряжение – 220/380 В;
• площадь сечения кабеля – 0,35-2,5 кв. мм;
• диапазон рабочих температур – от -40 до +40 гр. Цельсия;
• номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические

К основным механическим параметрам относятся:

• гибкость;
• допустимое количество изгибов и разгибаний;
• прочность на растяжение;
• температурная устойчивость.

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший. Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание». Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +80ºС в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от – 25ºС до +40ºС.

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

• сопротивление проводника;
• сопротивление изоляции;
• допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм²) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 20ºС.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм², нагретого до 70ºС, и 0,01Мом/км – для 0,75 мм².

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

Производители

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить заводы «Электрокабель» и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.

«Верхнеокский кабельный завод»

Изделия ООО «Верхнеокский кабельный завод» отвечают всем техническим требованиям и стандартам. Вся продукция сертифицирована.

Кабели и силовые провода применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1 кВ. Силовые кабели и провода предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках и лотках, а также на открытом воздухе. Производство кабельно-проводниковой продукции

Провода соединительные и установочные применяются для обеспечения электроэнергией приборов бытового и аналогичного применения: холодильников, стиральных машин, кондиционеров, различных кухонных приспособлений, средств малой механизации, а также для изготовления удлинительных шнуров с напряжением до 380 В.

Кабели и провода монтажные предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS 485, RS 482, RS 422 или другим, требующим использование витой пары в качестве канала приема/передачи данных.

«Энергокабель»

Завод «Энергокабель» — современное предприятие, оснащенное высокопроизводительным оборудованием, позволяющим выполнять все технологические операции по изготовлению кабельно-проводниковой продукции, включая испытания, маркировку и упаковку. Производство кабельной продукции на заводе «Энергокабель»

Обратите внимание! Завод специализируется на выпуске силовых кабелей с пластмассовой изоляцией с медными и алюминиевыми жилами с сечением от 1×1,5 мм² до 5×50 мм² напряжением 660 В и сечением от 1×1,5 мм² до 5×240 мм² напряжением 1000 В для различных условий применения

«Кабель электросвязь»

Продукция предлагается во всех возможных исполнениях, что позволяет применять ее при практически любых проектных решениях, выполняя требования по:

• нераспространению горения при одиночной или групповой прокладке, низкой токсичности, низком дымо- и газовыделении;
• отсутствию галогенов в продуктах горения;
• огнестойкости кабеля и кабельных линий. Кабельная продукция от компании «Кабель электросвязь»

Марка провода ШВВП является достаточно удачным вариантом для подключения устройств небольшой мощности, бытовых приборов, а также для приборов радиоэлектроники. Для подключения сети освещения, стационарных электроустановок и приборов большей мощности такой шнур использовать нельзя во избежание КЗ.

Как выбрать качественный кабель ВВГ и АВВГ?

Сейчас найти качественный кабель достаточно сложно, ведь появляется масса небольших компаний, реализующих дешевку под видом высококлассной продукции. В связи с этим мастерам приходится быть начеку и хорошенько осматривать кабель перед покупкой и установкой.

Первое, что нужно проверять перед приобретением кабеля – это бирка и сертификат на кабель. На бирке качественного товара от проверенного производителя обязательно будет указано название самого производителя или его товарный знак, длинна изделия и дата его изготовления, штамп технического контроля и знак соответствия. Самый качественный товар делается по нормам ГОСТа.

При осмотре сертификата обязательно обратите внимание на наименование компании-изготовителя, которое должно быть полным, а также на дату истечения срока действия сертификата. Не забудьте изучить имена, подписи руководителей и печать предприятия

Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ

К сожалению, даже самые известные производители в той или иной партии решают сэкономить на материале и сделать товар худшего качества. Поэтому необходимо изучить и сам кабель.

Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ. К сожалению, даже самые известные производители в той или иной партии решают сэкономить на материале и сделать товар худшего качества. Поэтому необходимо изучить и сам кабель.

Основной критерий качества, который можно проверить прямо на точке продажи – это фактическая площадь сечения жилы кабеля. Часто, экономя на материалах, производитель сильно занижает это значение, что существенно ухудшает электрическое сопротивление как кабеля ВВГ, так и кабеля АВВГ. Поэтому при выборе изделия нередко приходится вооружаться штангенциркулем и вычислять площадь сечения жилы по формуле для определения площади круга:

S=π*R2 или S=(π*D2)/4, где D – это диаметр жилы, измеренный при помощи штангенциркуля, а R – это радиус жилы, т.е. то же значение, разделенное вдвое. Ну и π = 3,14.

Получившееся значение следует сравнить со значением, указанным на упаковке. Небольшое отличие полностью допустимо, поскольку на упаковке указана номинальная величина, но если значение более чем на 25% меньше заявленного, следует отказаться от кабеля.

Выбор правильного кабеля ВВГ и АВВГ – это серьезное дело, которое в будущем позволит вам избавиться от кучи ненужных проблем. Конечно, кроме описанных действий, перед установкой желательно проверить еще качество изоляции кабеля, а также наличие обрывов и замыканий, однако, в магазине это сделать невозможно. Поэтому стоит довольствоваться тем, что и так известно об изделии.

Кабели марок ВВГ и АВВГ являются одними из наиболее распространенных, поэтому и некачественной продукции встречается много. Главное помните, на проводке не стоит экономить и доверять непонятным несертифицированным производителям. Лучше обратиться к тем, кто не боится указать свое имя на изделии, как участники проекта «Против фальсификаций на рынке кабельной продукции».

Мы реализуем только качественные кабели, провода и муфты надежных производителей.Звоните по телефону +375 17 207-24-16 (17,18,19).

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

Провод КСПВ: описание и технические характеристики

Такой кабель, как КСПВ имеет однопроволочные медные жилы с диаметром от 0,40 до 0,80 мм, они оснащены специальной изоляцией, которая состоит из полиэтилена и укрыта оболочкой на основе белого ПВХ пластиката, который нужен для стационарной внутренней прокладки.

Сфера применения КСПВ – статичная внутренняя провода сигнализационных систем, систем связи или локальных сетей. Сигнальный провод является обязательным элементом во время установки разного типа сигнализаций пожарного или охранного типа, либо же более сложных систем автоматической обработки данных.

Кабель КСПВ можно прокладывать как с внутренней, так и внешней стороны строений, однако следует избегать мест попадания прямых солнечных лучей.

Ключевые технические характеристики

Данный тип кабеля можно использовать в условиях окружающей среды, где минимальная температура составляет 40 градусов ниже нуля, а максимальная – 70 градусов выше нуля соответственно. В условиях монтажных изгибов приемлемый уровень температуры составляет минимум ноль градусов, а при повышенной влажности воздуха до 98 процентов – до минут 35 градусов.

Минимальный радиус изгиба составляет 10 номинальных наружных диаметров, а срок службы изделия – минимум 15 лет.

Электрические характеристики для жил, имеющих диаметр 0, 40 составляют 148, а для жил диаметром 0,80 мм – 36 соответственно. Электросопротивление изоляций жил на длине в километр при температуре 20 градусов составляет как минимум 6, 5 тысяч МОм.

Емкость для неэкранированных кабелей цепи «жила-жила» составляет 60 нФ на километр, а для экранированных – 80 нФ на километр соответственно.

Характеристики провода ШВВП

Область применения провода ШВВП определяется его параметрами. Они соответствуют его назначению и указываются в технической документации:

• Номинальное напряжение. Соответствует сети 220В.
• Частота сети. Может применяться в сети 50Гц или для постоянного тока.
• Пиковое напряжение. В течение 15 минут изоляция сохраняет свои свойства при напряжении 2кВ.
• Сечение жил. ГОСТом на изготовление этого шнура предусматривается 0,5 0,75мм², но некоторые производители выпускают кабель с жилами до 6мм².
• Срок эксплуатации. Фирмы-производители декларируют до 15 лет.
• Гарантийный срок. Как и на другие подобные товары составляет 2 года.
• Удельное электрическое сопротивление. 100метров шнура сечением 0,5мм² имеют сопротивление до 27 Ом.
• Условия эксплуатации. Изоляция сохраняет свои качества при температуре ±40°С.
• Условия, при которых допускается монтаж. Вести работы по прокладке шнура можно от -10 до +30°С. Вне этого температурного диапазона оболочка теряет механическую прочность, что увеличивает риск повреждений провода.
• Минимально допустимый радиус изгиба кабеля. Составляет пятикратную толщину шнура.
• Допустимая токовая нагрузка. Зависит от сечения токопроводящих жил и определяется по ПУЭ п.1.3.10 и таб.1.3.4.
• Вес кабеля. Зависит от числа жил и их сечения, в среднем составляет 26-49гр на 1 метр.

Главным достоинством шнура ШВВП является гибкость. Минимальный радиус изгиба составляет пятикратную толщину. Учитывая, что у этого провода она в несколько раз меньше ширины и все перегибы происходят именно по этому размеру, это обеспечивает надёжность подключения подвижных электроприборов.

Информация! Свойства шнура позволяют эксплуатировать его в условиях постоянных перегибов. По утверждению производителей он способен выдержать 30000 циклов «сгибание-разгибание».

Область применения согласно ГОСТ

Характеристики провода ШВВП позволяют его использовать для подключения электроприборов с номинальным током до 15А, или 3кВт в сети 220В, но делать это не стоит. При номинальных токах токоведущая жила нагревается, что сокращает срок службы изоляции и шнура в целом. Для таких устройств лучше применить кабель ПВС бОльшего сечения или использовать нестандартный тип шнура с увеличенным сечением токопроводящих жил.

Кабель ШВВП целесообразно применять в первую очередь для подключения аппаратуры открытым способом:

• осветительные устройства со светодиодными лампами, такие, как бра и настольные лампы;
• маломощная бытовая аппаратура, типа зарядных устройств и ЖК телевизоров;
• изготовление удлинителей для этих электроприборов;
• подключение и соединение светильников в подвесном потолке;
• соединение светодиодных лент с блоком питания и подключение к сети 220В.
• подключение дверных звонков и их кнопок.

Использовать его для подключения мощных устройств типа кондиционеров и стиральных машин нежелательно из-за того, что некоторые производители занижают сечение токопроводящих жил.

Совет! При необходимости подключить такие электроприборы целесообразно проверить реальное сечение при помощи штангенциркуля.

Несмотря на удобство монтажа стационарной электропроводки, шнуром ШВВП это делать не рекомендуется. Согласно ПУЭ п.2.1.48 провода и кабели допускается использовать только по назначению.

Друзья хотел бы отметить, что провода ШВВП не предназначены для использования стационарной электропроводки, хоть и имеют двойную изоляцию. То есть ими запрещено подключать розетки и мощную бытовую технику (кондиционеры, плиты, стиральные машины и т.п.). Если ваш электрик делает электромонтаж таким проводом гоните его поганой метлой.

Похожие материалы на сайте:

• Выбор кабеля для электропроводки
• Характеристики кабеля NYM
• Какой провод нельзя использовать?

Провод ШВВП. Назначение, преимущества

Провод ШВВП. Что мы знаем о нем?

Популярность этого провода обусловлена тем, что при своей относительно невысокой стоимости он поистине универсален.

Чтобы понять, что представляет собой ШВВП, в первую очередь следует расшифровать саму аббревиатуру. Итак. Ш — шнур; В — оболочка жил (проволочного токопроводящего элемента кабеля) из поливинилхлорида; В — внешняя оболочка из поливинилхлорида; П — плоский. Таким образом, ШВВП — это плоский двухоболочечный провод.

Кстати, почему он плоский, если проволока, из которой делают провода, имеет круглое сечение? А дело все в том, что в ШВВП токопроводящая жила не одна — их две или, реже, три, и расположены они параллельно. Еще один распространенный вопрос касается изоляции. Многие недоумевают, зачем ШВВП две оболочки, если обе они изготовлены из одного и того же материала — ПВХ-пластиката. Не проще ли сделать одну, более толстую? Ответ на этот вопрос кроется в продуманной конструкции ШВВП. Внутренняя оболочка у каждой жилы своя и имеет цветную маркировку, тогда как внешняя представляет собой общий изоляционный кожух. Такая конструкция провода обеспечивает возможность его ремонта.

Теперь поговорим об основных технических характеристиках и преимуществах ШВВП:

рассчитан на номинальное напряжение до 380 В при частоте колебаний переменного тока в 50 Гц;
имеет показатель минимально допустимого радиуса изгиба жил в 30 квадратных миллиметров;
не поддерживает горения, может выдерживать пиковое напряжение до 2 000 В;
способен обеспечивать сохранение номинальной частоты колебаний тока в течение 15 минут даже после часового выдерживания провода в воде;
может эксплуатироваться при температуре окружающей среды от -40 до +40 градусов по Цельсию и относительной влажности до 98%;
способен безотказно работать на протяжении 5 тысяч часов, а в ряде случаев — до 12 тысяч часов (если речь идет о стационарном оборудовании);
эксплуатируясь в составе цепи электропроводки, обеспечивает срок ее службы порядка 15 лет.
обладает повышенной гибкостью, что очень важно в быту.

Область применения:

провод ШВВП 2х0,75 (с двумя токопроводниками сечением 0,75 миллиметра) способен выдерживать рабочую нагрузку до 750 Вт и благодаря этому может использоваться при прокладке временной или постоянной осветительной проводки, а также для подключения к электрической сети бытовых приборов средней мощности: холодильников, стиральных машин, телевизоров, стационарных компьютеров;

провод ШВВП 3х0,75 (с тремя токопроводниками сечением 0,75 миллиметра) применяется при прокладке однофазной проводки для подключения технологического оборудования с заземлением. Кроме того, использование таких кабелей значительно упрощает процесс монтажа осветительной проводки с многопозиционным переключением. Наконец, трехжильными проводами оснащаются розетки повышенной безопасности, снабженные дополнительным заземлением. Поэтому чаще всего провод ШВВП 3х0,75 используется на объектах промышленного назначения и в мастерских.

Впрочем, есть и другие, менее распространенные разновидности ШВВП. И каждый из них предназначен для определенного круга задач. Как не ошибиться при покупке кабеля. В этом поможет таблица определения оптимальной толщины жил провода по силе тока и передаваемой мощности. Каталог проводов ШВВП

Опасности использования

Многие неопытные специалисты используют ШВВП, или как аналог, ПВС для внутренней прокладки в качестве стационарной проводки. Может показаться неожиданным, но данные модели не подходят для таких работ, они не для этого применения. На это есть несколько причин:

1. Выключатели, светильники, розетки предназначены для кабелей, имеющих класс гибкости 1. У данного шнура он равен 5.
2. Характеристики этих шнуров хуже, чем у кабелей марки ВВГ, ВВП-1, NYM.
3. Современные кабеля, даже если в названии не стоит индекс НГ имеют оболочку, не поддерживающую горение.
4. Также эти шнуры не используются для прокладки стационарной проводки по причине несоответствия пожарным требованиям: переходные сопротивления у гибкого кабеля, по сравнению с моножилой, выше в десятки раз. Поэтому какой бы удобный он ни был, правильно использовать подходящую модель.

Как видно, для стационарной проводки лучше использовать другие марки кабелей, соединяя их согласно правилам. Гибкие шнуры используются в быту только для подсоединения бытовой техники: насосов, пылесосов и тому подобное.

Иногда такие шнуры прокладывают в гофрированной трубе. Если нужно поменять провод, гофра уже заштукатурена, тогда ничего не поделаешь – придется использовать мягкий шнур, при этом желательно надеть наконечники либо залудить концы

Также очень важно выдержать нужное сечение. Но если гофротруба не спрятана, тогда лучше ШВВП не использовать. Как видим, производители постарались наполнить рынок различными видами кабелей

Зная расшифровку их названия, можно определиться с тем, какой конкретно провод нужен по параметрам, а если такого нет, легко подобрать аналог

Как видим, производители постарались наполнить рынок различными видами кабелей. Зная расшифровку их названия, можно определиться с тем, какой конкретно провод нужен по параметрам, а если такого нет, легко подобрать аналог.

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.
