Особенности цоколя Е40 и где он применяется

Цоколь Эдисона

Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.

Конструкция

Устройство

Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.

Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.

Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током

Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.

Подключение к электрической сети

Размеры е14 стандартные.

Размеры

Маркировка

Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:

  • Е – указывает тип (Edison Screw type);
  • ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.

Диаметр цоколя

Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.

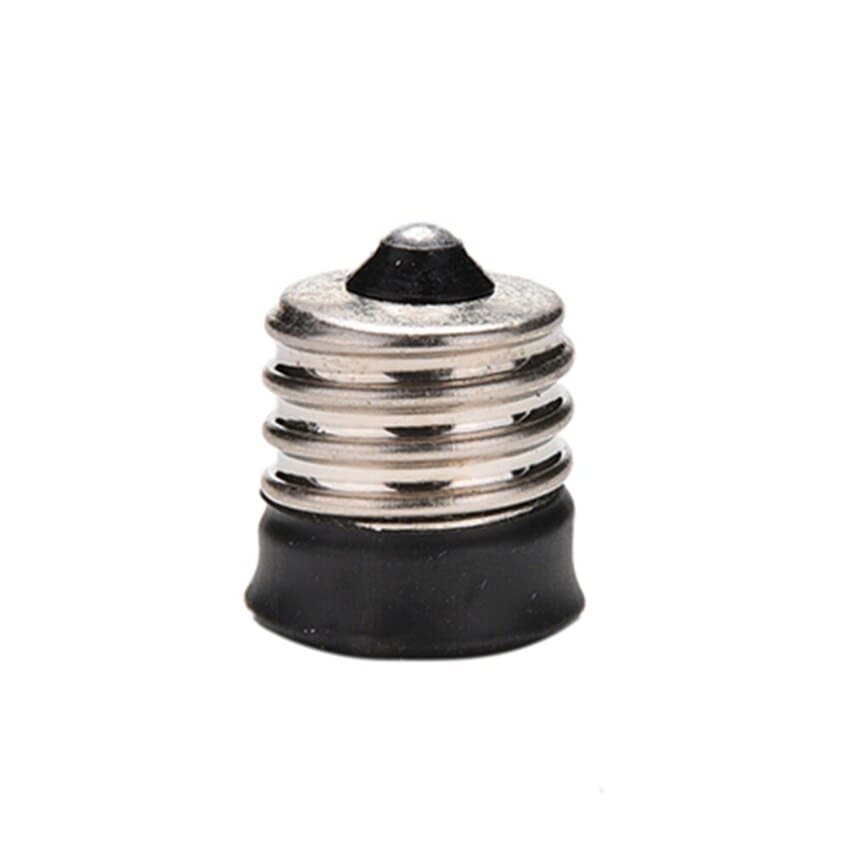

Фото: пример переходника

Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).

Применение ламп с цоколем миньен

Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).

Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.

Энергосберегающая лампа Филипс (Philips), тип цоколя E14

Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.

Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.

Типовые конструкции и материалы

Наиболее распространённый стандартный цоколь для лампочки представляет собой резьбовой «стаканчик», в который вклеена стеклянная колба и через который пропущены проводники. Резьбовая часть является одновременно и фиксирующим элементом, и проводником тока. Второй электрический контакт находится снизу, и надёжно изолирован от «массы». Разработан такой цоколь компанией Эдисона в 1880 году. Изначально они изготавливались из дерева, позже из гипса, а до нас дошли уже классические металлические цоколи. Наиболее распространенные стандартные размеры цоколей для дома – это Е27 и Е14 (миньон). Цифра в маркировке означает диаметр наружной резьбы в миллиметрах.

Цоколь Е27

Второй по распространённости тип цоколя для ламп освещения — это штырьковая конструкция, например, G10. Ответный патрон представляет собой гнездо такого диаметра, при котором контактный штырёк плотно входит в него и держится за счёт силы трения. Такие цоколи можно увидеть в настольных светильниках, потолочных и точечных светильниках типа «грибок», а также в некоторых видах бытовой техники. Например, штырьковые лампы применяются в проекторах и студийной аппаратуре.

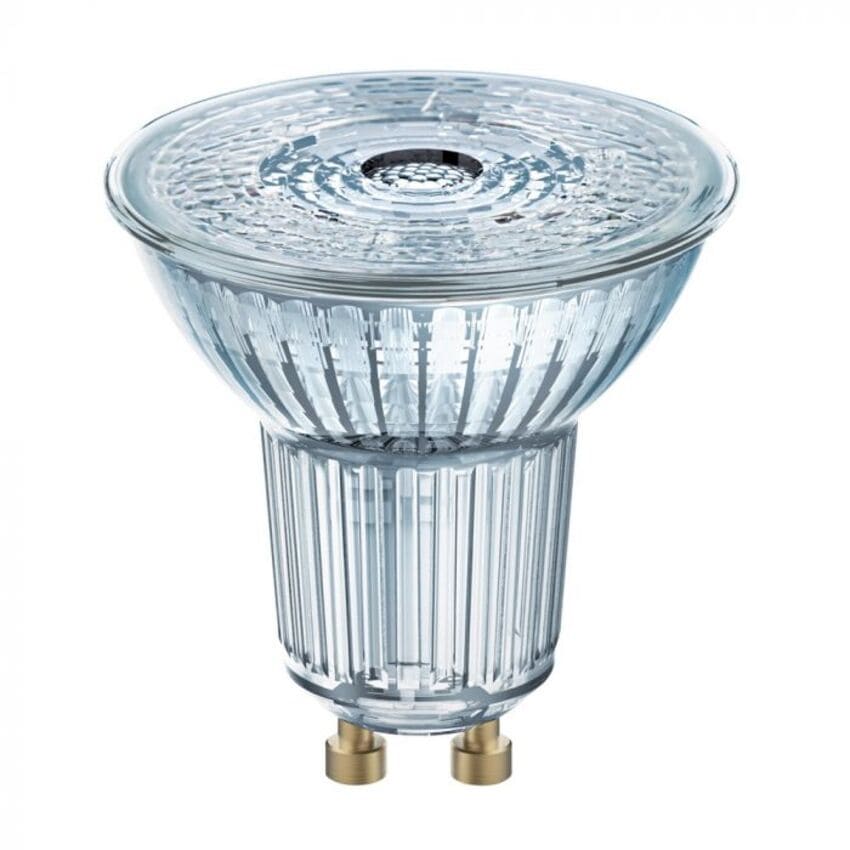

Цоколь типа G

Существенным недостатком классического резьбового цоколя является его ненадёжность при вибрациях. От них лампочка сама «выкручивается», из-за чего пропадает электрический контакт. Этого недостатка лишены безцокольные лампочки с усиками, в которых форма стеклянной части и проволочные контакты обеспечивают надёжную фиксацию в гнезде. Такие источники света часто встречаются в автомобильной и другой технике, где вибрации являются нормой.

Решить проблему вибраций позволили также байонетные цоколи, на боковой части которых есть один или два штырька. На патроне есть прорези или пазы. Чтобы установить лампочку, её достаточно вставить и немного провернуть. Увидеть такие цоколи можно в автомобильных фарах, указателях поворотов, в габаритных огнях, стоп-сигналах и в противотуманных фонарях.

Основным материалом для изготовления цоколей является металл. Но не абы какой. Металл должен соответствовать, как минимум, трём требованиям. Он должен быть:

  • распространённым и недорогим;
  • хорошим проводником тока с небольшим сопротивлением;
  • устойчивым к коррозии.

Этим требованиям отвечает нержавеющая сталь, алюминий (самый распространённый материал для изготовления цоколей), медь, латунь, бронза и их сплавы. В качестве изолирующих материалов для резьбовых и байонетных цоколей используется эпоксидная смола и другие схожие вещества.

При выборе материалов для изготовления цоколей учитывается воздействие электрического тока на проводники. При протекании через проводящий материал, электрический ток провоцирует его нагревание. Если этот фактор не учесть, цоколь быстро «подгорит» и покроется диэлектрическим нагаром, не пропускающим ток.

Преимущества и недостатки

Выбирая схему освещения для своего дома, люди часто решают использовать стандартный цоколь типа E27. И это не странно, ведь у него есть много преимуществ:

  1. Популярность. Основным «конкурентом» для E27 сегодня является E14, оба размера доступны практически в каждом магазине. Не нужно заказывать в интернете редкостный вид лампочки.
  2. Цена. Массовость товара и недорогие комплектующие делают его доступным каждому. Изделия с цоколем E27 стоят недорого.
  3. Ассортимент. С таким цоколем продаются лампы накаливания, светодиодные, галогенные и энергосберегающие модели. Также E27 есть у каждого производителя, поэтому можно выбрать осветительный прибор по качеству и стоимости.

  4. Не деформируется. Цоколь Эдисона, включая и 27 размер, является весьма прочной конструкцией, на форму которой не влияют перепады температур или тряска во время транспортировки.
  5. Мощность. С таким цоколем есть приборы даже на 300-350 Вт, чего хватит даже для сравнительно небольшого производства.

Недостатки:

  1. Возможность появления коррозии. Если цоколь начнет ржаветь в светильнике, то вытащить его потом будет непросто.

  2. Есть изделия низкого качества. Ассортимент ламп такого размера действительно большой, есть даже модели очень низкого качества от малоизвестных производителей.

Сравнение миньонов с лампами накаливания

Многочисленные исследования и тестирования светодиодных источников уже не раз доказали тот факт, что они с весомым отрывом выигрывают у своих традиционных собратьев по всем параметрам.


Светодиодная лампа состоит из рассеивающей колбы, светоизлучающих элементов, алюминиевого радиатора, полимерного изолятора. Источники света крепятся на специальной печатной плате, от которой тепло отводится к радиатору

Сравнивая устройства представителей LED и ламп накаливания с идентичным цоколем E14, сложно не заметить целую гору преимуществ первых.

К числу достоинств светодиодов относят:

  • энергопотребление – светодиоды расходуют почти в 8 раз меньше электричества;
  • яркость – обыкновенные лампочки выдают более тусклый свет;
  • срок эксплуатации – миньоны живут втрое дольше;
  • стабильность – всплески напряжения в сети не провоцируют мерцания светодиодных устройств, вредного для зрения.

В целом инновационным лампам присущ лишь один недостаток – довольно высокая стоимость. В большей части отзывов потребителей указано, что она быстро окупается и компенсируется множеством плюсов.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Расшифровка маркировочных значений

Для более простого понимания конструктивных особенностей и технических характеристик все существующие модификации LED-ламп делятся по общепринятой классификации. Приборы маркируют соответственно их непосредственному назначению, типу цоколя и устройства.

Маркировка наносится на упаковку с учетом установленных стандартов. Изучив ее, можно быстро получить четкое представление о возможностях интересующего приспособления.

Маркировка отображает:

  • мощность и яркость;
  • максимальные сроки непрерывной эксплуатации;
  • степень энергоэффективности;
  • вариацию колбы;
  • диапазон допустимых рабочих температур;
  • уровень качества цветопередачи.

Один из основных критериев, на который ориентируются при выборе, – вид цоколя .

Цоколь является важнейшей частью устройства, поскольку отвечает за плотность сцепления контактирующих элементов из металла и качество взаимодействия с электрической цепью питания.


Любые повреждения цоколя делают оборудование чувствительным к малейшим перепадам параметров тока и напряжения. Это грозит серьезными перебоями в работе лампы, которые вскоре приведут к полному выходу из строя

Софитные цоколи помечаются буквой «S», утопленные контакты – «R», штифтовые – «B». Приборам со стандартным резьбовым соединением, характерным для привычных ламп накаливания, присваивается буква «Е».

В качестве маркировки такой символ избрали неспроста. Он позаимствован из фамилии разработчика конструкции – знаменитого изобретателя в области светотехники Эдисона.


Светодиодные лампочки с обозначением Е14 называют «миньонами». От распространенной модификации Е27 они отличаются только параметрами размеров цоколя

По цифре, проставленной рядом с буквой, определяется диаметр контактов, измеренный в миллиметрах. Соединение рассматриваемых лампочек равняется 14 мм.

Особенности монтажа и другие нюансы

Поскольку натяжной потолок не обладает жесткостью, встраиваемые светильники необходимо крепить к базовой поверхности. Для этого используются специальные стойки-кронштейны. Они универсальны и имеют регулировку по высоте, позволяющую монтировать осветительный прибор точно вровень с уровнем натяжного полотна.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Предлагаем вашему вниманию пошаговую инструкцию по установке точечного встраиваемого светильника GX53.

Таблица. Монтаж светильника GX53 в натяжной потолок.

Шаги, иллюстрацииОписание действий
Шаг 1Прежде чем заказывать натяжной потолок, определитесь с размещением светильников, чтобы фирма-изготовитель потолка предусмотрела отверстия.
Шаг 2Отметьте на бетонном потолке до монтажа натяжного полотна места установки светильников и подведите туда проводку в кабель-канале.
Шаг 3После того как натяжной потолок будет установлен, соберите стойку-кронштейн. Не затягивайте сильно регулировочные винты — возможно, придется подгонять высоту стойки под уровень потолка. Просуньте кронштейн через отверстие в натяжном полотне и зафиксируйте его винтами в заранее просверленные отверстия с дюбелями в базисном потолке.
Шаг 4Выставьте высоту стойки и приложите платформу-пандус. Она должна находиться строго под полотном натяжного потолка. При необходимости подрегулируйте высоту и закрепите пандус.
Шаг 5Подсоедините провода к светильнику через клеммную коробку. Спрячьте оставшейся провод в межпотолочное пространство и приложите светильник к платформе, не давая удерживающим пружинам отскочить и зафиксироваться.
Шаг 6Проверьте, чтобы внешний корпус светильника не касался натяжного потолка. Должен оставаться небольшой зазор в 0,5-1 мм. Если модель светильника предусматривает протекторное термокольцо, повторяющее форму корпуса, проследите, чтобы края выреза в натяжном полотне были зажаты между ним и пандусом. Именно в этот момент станет окончательно ясно, правильно ли вы выставили высоту кронштейна. В случае ошибки натяжное полотно будет выступать конусом или проваливаться вокруг светильника.

Убедившись в том, что все верно, закрепите светильник на платформе пружинами. На рисунке ниже вы видите схему крепления точечного светильника GX53.

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

  1. Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
  2. Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
  3. Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
  4. Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

  • Включить/отключить лампу
  • Задать расписание для включения/отключения лампы в нужное время и день недели.
  • Таймер. Включает/отключает лампу через заданный промежуток времени.
  • Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

  • Итоговая стоимость, которая складывается из:
  • цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
  • Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

  • Необходимость постоянного включения связи Bluetooth.
  • Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
  • Отсутствует сигнал о перегоревшей лампе.
  • Отсутствие возможности управлять одновременно группой ламп.
  • Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Применение цоколей светодиодных ламп

Когда в 1962 г. создавались светодиодные лампы, были учтены разные варианты цоколей. Наиболее популярны цоколи светодиодных ламп GU10, G13 и Е14. Устройства с цоколем GU10 имеют утолщение на конце контакта, чтобы осуществлять поворот патрона. Обычно лампы с таким цоколем используются для встраивания в потолок. Светодиоды имеют схожий вид с люминесцентными лампами, поэтому и цоколи у них также общие. Маленькие цоколи G4 и G9 поглощают до 3 Вт электроэнергии. Их можно установить вместо галогенных ламп и для декоративного освещения. Светодиоды с цоколем Е40 устанавливают для освещения магистралей, туннелей и улиц. Такая лампа имеет большой размер с множеством маленьких встроенных светодиодов. Ее отличает наличие встроенной линзы, которая делает угол освещения больше. Самым распространенным цоколем для светодиодных ламп стал Е27. Он универсален и может вставляться в патрон обычной лампочки.

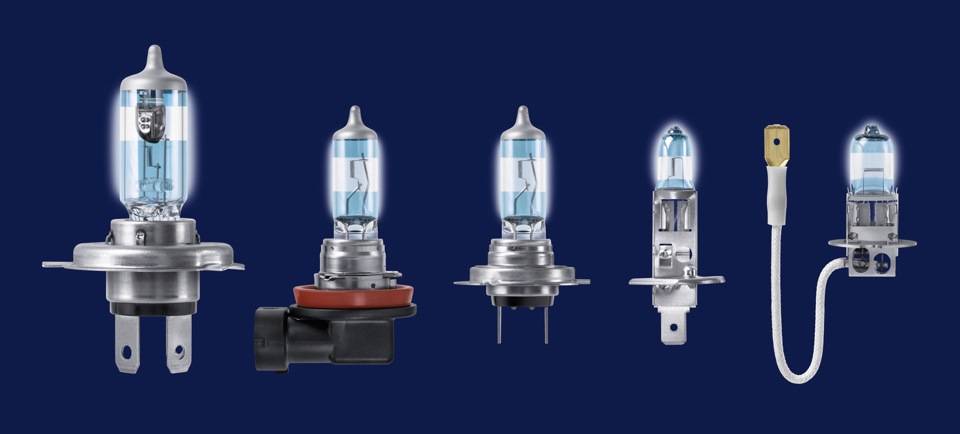

Принцип выбора автомобильных ламп

Выбирая подходящий тип автомобильных ламп, необходимо отталкиваться от оригинальных характеристик «стального коня», заложенных заводом изготовителем:

  • Маркировка цоколя;
  • Посадочный диаметр;
  • Номинальная мощность.

Цвет света лампы напрямую зависит от условий использования оборудования. Первоначально требуется знать технические показатели автомобиля, а также дату производства и объём «движка». На сегодняшний день большое распространение получили следующие липы автоламп:

  • галогеновые лампы;
  • лампы накаливания;
  • ксеноновые лампы;
  • светодиодные автомобильные лампочки.

Среди представленных ламп на современном автомобильном рынке, светодиодные пользуются большим спросом, так как более долговечные и мощные, но наряду с этим экономные в потреблении энергии. Часть выпускаемых автоламп – многофункциональны, могут выполнять роль габаритных огней или стоп-сигналов и то и другое вместе. Для этого современные производитель устанавливают в комплектацию одновременно две спирали.

Зачем лампочке нужен цоколь

Цоколем называют конструктивный элемент электрической лампы, при помощи которого она устанавливается и закрепляется в патроне осветительного прибора. У ламповых цоколей сразу несколько назначений:

  • обеспечивают питание лампочек через предусмотренные конструкцией токопроводящие контакты;
  • «отвечают» за безопасную и простую смену лампочек в приборах при выходе их из строя;
  • герметизируют колбы ламп, внутри которых закачаны инертные газы или создан вакуум.

Цоколи представляют собой особые блоки или короба, в которых полностью скрываются токопроводящие контакты. Наружу выводятся только штырьки, проволочки или пластинки, которые нужны для провода электроэнергии из патронов к диодам или нитям накаливания.

Цоколи бывают металлическими, керамическими или пластиковыми, их контакты обычно изготавливаются из тугоплавких металлов. В модификациях, где функции цоколя берет на себя сама колба, корпус осветительного прибора обычно выполняется из стекла.

Достоинства и недостатки различных видов патронов

Попробуем разобраться с плюсами и минусами патронов, изготовленных из различных материалов. А начать следует с наиболее распространённых изделий – из карболита и керамики.

Среди достоинств материала можно отметить:

  • невысокую стоимость;
  • устойчивость к высоким температурам;
  • распространённость (проблем при необходимости замены не возникнет).

Но помимо плюсов, есть у таких изделий и чувствительные минусы:

  • качество подобных патронов оставляет желать лучшего;
  • материал чрезвычайно хрупок, что, вкупе с первым пунктом, способствует частым поломкам с необходимостью замены;
  • контакты (в последнее время всё чаще) делаются из простого металла, подверженного коррозии, что приводит к ухудшению соединения, его нагреву и отгоранию либо попросту исчезновению. А значит, нужно быть готовым к тому, что чистить такие контакты придётся часто.

Особенности держателей

Резьбовые

Этот вид соединительных разъёмов используется почти во всех светильниках в доме – от люстр до настенных бра. Адаптация светодиодных ламп под этот тип цоколя способствовала постепенному отходу в прошлое лампочек накаливания и экономок. Сам держатель с резьбой соединён с колбой лампочки крепким клеем

Из-за этого стоит крайне осторожно заменять вышедший из строя экземпляр. Если цоколь остался внутри патрона, для извлечения лучше всего использовать плоскогубцы

Штырьковые

Разъём ЛЕД с маркировкой G, в сравнении с галогенным «собратом», даёт более яркое свечение, дольше служит, почти не греется, «ест» мало энергии. Часто для координирования светового потока в одном нужном направлении, в лампы с резьбовым LED-держателем монтируют светоотражатель. Широко распространены керамические G цоколи с надёжно изолированными проводами.

Назначение лампового цоколя

Ламповый цоколь выполняет следующие функции:

  1. Фиксация лампы в патроне. Без надёжного крепления источника света осветительный прибор будет работать либо с перебоями, либо вообще не будет светить. Особенно эта функция важна для техники, которая подвергается вибрациям.
  2. Надёжный электрический контакт. Чтобы лампочка уверенно и стабильно светила, на неё должен постоянно подаваться электрический ток. Когда контакт плохой, свет мерцает, «присаживается», гаснет.
  3. Удобная установка/замена ламп. Чтобы светильники работали, в них надо установить лампу, а затем, в случае перегорания, заменить её на новую. Цоколи и патроны разработаны так, чтобы замена осуществлялась безопасно, быстро, без вспомогательных инструментов и особых навыков.
  4. Безопасность. Пара патрон-цоколь для ламп, работающих от опасного для человека напряжения, разрабатывается с упором на эту функцию.
  5. Расширение сферы применения ламп. Благодаря надёжным, безопасным и удобным в использовании цоколям ламповое освещение используется в быту, в промышленности, транспорте, под открытым небом, под водой, в космосе.

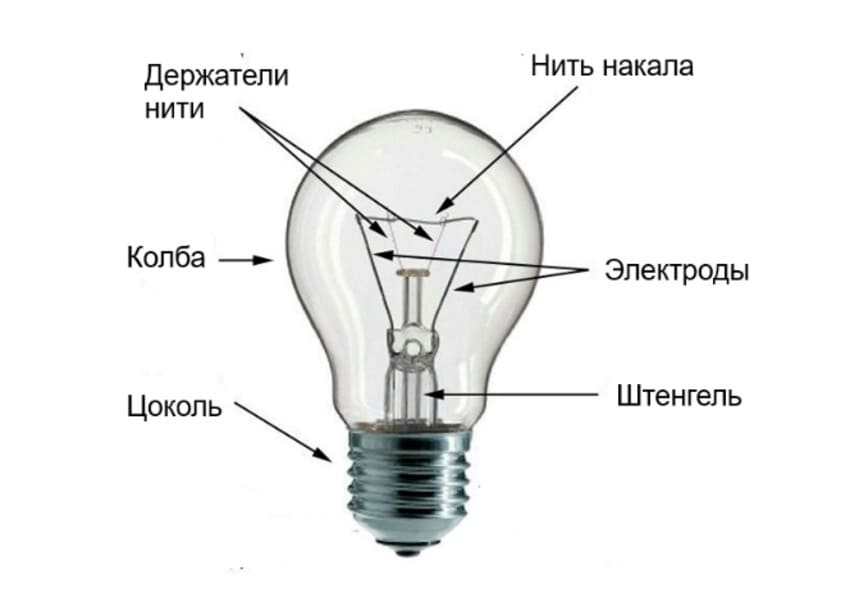

Устройство лампы

Особенности и применение некоторых видов цоколей для ламп

Винтовой цоколь Е

Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.

Штырьковый цоколь G

В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).

Цоколь с утопленными контактами R

Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.

Штифтовой цоколь B

Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.

Софитный цоколь S

Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.

Фокусирующий цоколь P

Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.

Телефонный цоколь Т

Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.

Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.

Бесцокольный тип W

Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Лампы ближнего света

Такой вид используется в автомобильной светотехнике. Главной задачей ближнего света является обеспечение освещения части дороги и обочины в темное время суток. Световой поток распространяется вниз и в сторону, противоположную от встречного света. Лампа ближнего света может иметь две нити накала. Такой свет не слепит встречные автомобили. Мощность устройства обычно составляет 45-50 Вт при напряжении в 6-24 В.

В автомобильную систему фар встроен фокусирующий цоколь ламп ближнего света P45t-41, P22d, P43t-38, PK32d-2. Как правило, цифры означают фланец, который фокусирует встроенную в цоколь линзу. Их также применяют для фонарей, навигации и прожекторов.
