Как функционирует светодиодная лампа?

Источником свечения в данном случае будет светоизлучающий диод, которые состоит из полупроводника с несколькими выходами – катодом, анодом и оптикой.

Когда электроток проходит по полупроводникам в одном направлении, происходит перераспределение носителей заряда. Этот процесс приводит к излучению фотонов (в результате перехода отрицательно зараженных частиц на следующий уровень).

Светодиодная лампа в качестве подсветки

На стандартных схемах светоизлучающие диоды отмечаются со стрелками, что обозначает наличие оптического излучения. Кроме того, присутствует система остывания (радиатор), которая собирает излишки тепла. Еще есть и плафон, который препятствует потере света.

Производители выпускают большое количество LED-лампочек, которые имеют различную конфигурацию и мощность 220 В. Тем не менее, у этих моделей имеется одно и то же внутреннее устройство.

В этих лампочках за излучение света отвечают диоды, количество и габариты кристаллов которых отличается по степени мощности и особенностям радиатора. За спектр цветов отвечает жидкость, которая имеется внутри кристаллов.

Как устроена светодиодная лампочка

На входе к драйверу находится мостовая схема, которая подсоединяется к ламповому цоколю, соединенному с патроном. Именно благодаря такому устройство происходит выпрямление переменного напряжения, которое затем поступает на плату и к диодам.

С целью рассеивания светового потока и защиты поверхности кристаллов от негативного воздействия окружающей среды, с внешней стороны устанавливается стекло (колба из пластика). Поэтому, по внешнему виду светодиодные лампы мало чем отличаются от других изделий.

Эти лампочки, как и другие, вкручиваются в патрон с помощью цоколя. При этом цоколи у таких изделий тоже имеют стандартные габариты, поэтому их получится использовать в сети без каких-либо изменений электрических проводников.

Светодиодные лампы в «классическом» исполнении, причем показанная справа модель очень достоверно имитирует старую лампу накаливания

Общие сведения

Светильник Армстронг представляет собой осветительный прибор, выполненный в типоразмере стандартного потолочного модуля. Единственное отличие — толщина и вес, вынуждающие устанавливать дополнительные подвесы для исключения провисания системы. Корпус светильника Армстронг имеет толщину, соответствующую размерам ламп, установленных в нем. Лампы с лицевой стороны закрыты прозрачной рифленой пластиной — рассеивателем. Он защищает приборы от пыли, делает поток света более ровным, мягким.

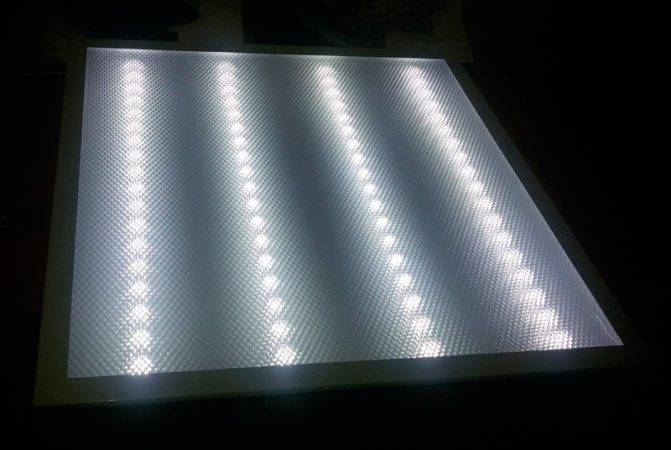

Рассеиватель «Призма».

Рассеиватель для светильника Армстронг может быть изготовлен с различным рисунком поверхности:

  • Призма.
  • Микропризма.
  • Опал.
  • Колотый лед.

Выбор того или иного типа рассеивателя обусловлен спецификой помещения, высотой потолков, назначением и прочими критериями. Матовые пластины пропускают всего 70% светового потока, светотехнический полистирол дает до 85%, а рекордсменами являются рассеиватели из оргстекла с призматическим или микропризматическим рельефом поверхности — до 90% светового потока.

Монтаж светильников в подвесной потолок Армстронг производится в обычное окно ячейки вместо модуля, поэтому вся задача заключается в предварительной прокладке провода и соединении его с прибором. В результате возникает сплошное полотно с единым уровнем, только взамен ячейки с модулем появляется светильник.

Приборы отлично освещают помещение, создают свет определенной цветовой гаммы. Установка светильников Армстронг производится по определенной схеме, позволяющей создать в помещении достаточный уровень освещенности, но без использования слишком большого количества приборов. Для того, чтобы обеспечить санитарную норму, необходимо заранее рассчитать количество светильников, исходя из нормативных требований и типа ламп. Существует два вида светильников, отличающихся типом и количеством ламп:

  • Люминесцентные.
  • Светодиодные.

Оба вида распространены, популярны и заслуживают подробного рассмотрения.

О конструкции

Светильники Армстронг 4х18 на сегодняшний день очень популярны и широко используются в самых разнообразных по назначению зданиях: офисы, магазины, школы и больницы, супермаркеты и т.д. Такая популярность модели обусловлена ее конструкционными особенностями, а также достоинствами. Установка таких светильников может осуществляться как в подвесной потолок (встраиваемый тип или офисные модели), так и в любые другие потолочные конструкции (накладной тип). Но вне зависимости от модели изделия, ее корпус имеет незначительный вес, что позволяет монтировать на потолок сразу несколько светильников. Лампа Армстронг 4х18, как и другого размера, состоит из двух элементов:

  • корпус светильника. Корпус лампы, благодаря своей прочности, может спокойно удерживать все остальные элементы прибора, сохраняя свою легкость. Именно корпус обеспечивает беззазорный монтаж прибора в подвесной потолок. В зависимости от того, насколько корпус качественный, зависит и срок службы изделия. Наиболее популярен корпус размера 4х18;
  • источник света. В зависимости от типа светильника, он может содержать светодиодный или люминесцентный вид ламп;
  • радиатор. Является обязательным элементом. Его роль заключается в эффективном отведении тепла, которое вырабатывает светодиодный элемент. Радиатор имеет вид единой алюминиевой платы, обладающей высоким уровнем теплопроводности.

Строение лампы

Многие варианты линейки Армстронг содержат в своем составе несколько осветительных элементов. Благодаря этому возможно создание освещения необходимого уровня в помещении любого размера.

Особенности монтажа

Все типы светодиодных осветительных приборов модели Армстронг (встраиваемые или накладные) обладают модульной конструкцией, благодаря которой можно воплотить в реальность самые разнообразные конфигурации, имеющие различную длину.
Самый сложный вариант установки данного типа светильников имеют встраиваемые модели. Поэтому рассмотрим сначала, что необходимо для ускорения процесса монтажа.
Подготовка потолка для крепления к нему изделия Армстронг подразумевает:

  • измерение ячеек потолка;
  • приобретение светильников нужного размера;
  • демонтаж плиты с металлического подвесного потолочного каркаса;

После этого можно приступать к непосредственной установке:

  • отключаем в помещении электричество;
  • подключаем все провода, отходящие от светильника к проводам электросети здания;
  • все соединения проводов необходимо делать по схеме, которая обычно прилагается производителем;

Схема подключения

  • после этого изолируем места соединения проводов;
  • в роли заземления можно использовать кабель с сечением 0,75 кв.мм. Используйте здесь клеммные колодки. Подобные светильники нельзя использовать без защитного заземления;
  • вставляем лампу в приготовленную потолочную ячейку.

Светильник отличается относительно легкой конструкцией и не отягощает подвесной потолок, даже если была собрана целая линейка. Поэтому можно не переживать о том, упадет ли прибор вам на голову. Главное – прочно закрепите его в ячейке.

Накладные модели, в отличие от встраиваемых, имеют специальные приспособления для наружного размещения на потолке. В данном случае монтаж проводим следующим образом:

  • снимаем с лампы призматический рассеиватель;
  • просверливаем в потолке четыре отверстия, которые должны соответствовать корпусным отверстиям изделия;

Прикручивание лампы

прикручиваем лампу к потолку и возвращаем на место призматический рассеиватель.

Светодиодные модели светильника Армстронг обладают массой достоинств, что позволяет им быть лидерами в сфере освещения офисных и подобного рода учреждений.

Расчёт освещённости и 3D визуализация расположения светильников светодиодных

К качественным светильникам прилагаются выверенные электронные *.ies файлы для программы Dialux, которые можно загрузить в эту программу и сделать понятную визуализацию распределения света и получить подробности расчётов. Часто электронные*.ies файлы либо отсутствуют, либо некорректно заполнены производителем. Для создания достоверного *.ies файла проводят исследование светильника в специализированных лабораториях оборудованных гониофотометром. Признанные в мире специализированные лаборатории есть в США и Европе (например, CB (ЕЭС), TÜV (Германия), STÜ (Швейцария). OPPLE также имеет собственные лаборатории, аккредитованные правительством КНР, и предоставляет *.ies файлы для светильников собственного производства. Пример моделирования:

Светодиодные светильники OPPLE имеют электронные файлы *.ies, благодаря которым

можно построить достоверную модель освещения для каждого варианта освещения.

Почему именно Армстронг?

Armstrong Sibertek SL6060

Во время проведения ремонта в квартире в новостройке финансов на хороший дизайн не было. Всё ограничилось покраской стен в персиковый и светло-салатовый цвет и побелкой. В качестве источников света были установлены простые китайские люстры на 4-5 ламп за 900 руб.

Площадь кухни 12 квадратов, подвесной или натяжной потолок устанавливать не планирую. Соответственно, получается:

  • встраиваемые потолочные светильники не поставить;
  • подвесные тоже смысла ставить нет, хотя потолки 270 см;
  • ставить 2-4 накладных неуместно, проводка будет на виду.

Из всех вариантов мне понравилась установка накладного светодиодного светильника Армстронг 600х600 мм. Стандартные размеры обычно 595 на 595 мм., но у Сибертека рамка сделана пошире и он ставится поплотней.

На небольшой кухне будет смотреться прилично, современно, в стиле хайтека. Не будет никаких проводов  и никаких нагромождений из нескольких штук. Провода питания торчат из самой середины.

Китайская на кухне, которую надо заменить

К тому же такой вариант обойдется дешевле. Например, простой бюджетный Armstrong стоит 1500 руб., а 4 штуки накладных средних размеров по 1000 руб. Потолочная светодиодная панель светит на 3500лм, накладные по 800лм., то есть световой поток будет одинаковый. Посчитаем, что будет стоить дешевле:

  1. 4 шт. обойдутся в 4 т.руб., плюс монтажа и проводов больше;
  2. светодиодная панель 60 на 60 см всего 1500 руб.

Основные технические характеристики

ХарактеристикаЗначение
Напряжение питания (драйвер в комплекте)~220-240 В
Частота питающей сети50 / 60 Гц
Коэффициент мощности>0,9
Угол свечения120°
Индекс цветопередачиCRI > 80
Срок службы30 000 часов
Корпусалюминиевый корпус
Степень защиты от внешних воздействийIP 20
Температура окружающей среды-20°C…+40°C

Подробные параметры по моделям

МодельМощностьСветовой потокМакс.потребляемый ток от сети ~ 230ВГабаритные размерыВес
IM- 300×30012 Вт970-1050 лмIАС 0,07 А295x295x10.4 mm1,1 кг
IM- 300×60018 Вт1620-1710 лмАС 0,11 А295x595x10.4 mm1,7 кг
IM- 300×120040 Вт3600-3880 лмАС 0,24 А295x1195x10.4 mm3,8 кг
IM- 600×60040 Вт3920-4240 лмАС 0,24 А595x595x10.4 mm3,6 кг
IM- 600×120048 Вт4700-5100 лмАС 0,27 А595x1195x11.2 mm7 кг

Светодиодные панели для потолка армстронг от производителя Arlight разделены также на три типа цветовой температуры:

  1. White Белый чистый, для офисов и магазинов — 6000 К
  2. Day White Белый дневной, для жилых помещений — 4000 К
  3. Warm White Белый тёплый — 3000 К

специалисту

На фото освещение светодиодными панелями производителя ARLIGHT

Сравнительный анализ основных характеристик между светодиодными и люминесцентными светильниками

Сравнительный анализ основных характеристик

В связи с тем, что на рынке офисного освещения идет конкуренция между светодиодными и люминесцентными светильниками. Рассмотрим все плюсы и минусы таковых, а также экономическую составляющую использования того или иного рода светильников.

1. Энергопотребление

Казалось бы, подсчитать мощность обычного люминесцентного светильника очень просто: нужно умножить мощность одной лампы на 4 (количество лам в одном светильнике). Получаем 18х4=72 Вт.

На самом же деле наличие в таком светильнике балласта в виде дросселей, стартеров и других устройств серьезно снижает его эффективность. В реальности светильник потолочный армстронг с электромагнитным ПРА потребляет до 120 Вт. Справедливости ради стоит сказать, что использование электронных ПРА значительно увеличивает КПД, снижая потребляемую мощность до 90 Вт.

Для сравнения: мощность потребления аналогичного светодиодного светильника составляет в среднем 40-42 Вт, т.е. в два раза меньше.

Нетрудно подсчитать годовое энергопотребление для того и другого вида светильников и, как говорится, прочувствовать разницу. Она особенно заметна, если для освещения используется не 2-3 светильника, а группа из 200-300 светильников. Если перевести эти цифры в рубли, то становится очевидна экономическая эффективность использования более дорогих светодиодных источников света.

1.2 При проектировании:

Применение светодиодных светильников окупается уже на стадии проектирования, из-за снижения подключаемой мощности.

Пример: Возьмем 1000 светодиодных светильников Армстронг.

При суммарной активной мощностью 39,9 кВт и коэффициентом мощности 0.95 – полная потребляемая мощность составит: 42кВА

Так же возьмем 1000 люминесцентных светильников:

При суммарной активной мощностью 72 кВт и коэффициентом мощности 0,8 – полная потребляемая мощность составит – 90 кВА

Стоимость подключения 1кВА в РФ от 30 до 70 т. руб., в зависимости от региона.

Возьмем минимальную, итого: экономия на подключения составит:

90кВа-42кВа =48 кВт – разница потребления светильников.

48 кВт х 30т.руб.= 1.44 млн. руб.

разницы затрат на подключение

Разница в затратах на закупку светодиодных светильников составит:

Если средняя стоимость светодиодного светильника (аналога люминесцентного) – 1990 руб.,

а средняя стоимость люминесцентного светильника – 790 руб., то

( 1990 руб.-790 руб. ) х 1000 шт = 1,2 млн. руб.

Итого экономия на стадии проектирования составит (1,44 млн.руб.-1,2млн.руб.) = 240 т. руб.

1.3 Замена люминесцентных светильников.

a) Экономия с учетом высвобождаемой мощности.

Единоразовая экономия составляет (высвобожденная мощность + экономия в потребляемой мощности – разница в стоимости светильниках)

Высвобождаемая мощность составляет 48кВА, стоимостью 1,44 млн. руб. (см. п. 1.2)

Экономия в потребляемой мощности рассчитывается (разница потребления светильников Х на время работы ): 48кВА * 12часов * 250 раб. дней * 4,5 руб. (средняя ставка за 1 кВт/ч) = 648 т. руб.

Разница в стоимости светильников составляет 1,2 млн. руб.

(см. п. 1.2)

Единоразовая экономия составит: 1,44 млн. руб. + 648 т. руб. – 1,2 млн. руб. = 888 т. руб.

Алгоритм выполнения работ.

Замена люминесцентной лампы на светодиодную Т8 должна проводиться с учетом модели. Например, в Philips задача предельно упрощена за счет особой конструкции и заводской комплектации. Как переделать люминесцентный светильник в светодиодный – раскручивайте стартер, вкручивайте заглушку (нужна для замены, идет в базовой комплектации). Снимать, разбирать корпус с дросселями не требуется.

При выборе источника света на замену старого всегда смотрите на тип цоколя. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Модели с поворотным цоколем считаются универсальными. Как подключить светодиодные лампы модели – достаточно вкрутить в переделанный светильник с горизонтальными либо вертикальными прорезями патрона.

При правильном выборе, подключении светодиодной лампы вместо люминесцентных срок ее службы будет значительным. На проблемы обычно жалуются покупатели, купившие китайскую подделку. Поэтому делайте покупки в проверенных местах и не выбирайте аналоги, поскольку экономия в данном случае не оправдана.

Какие виды светильников и почему называются Армстронг?

Название бренда Armstrong, производящего модульные потолки, повторило историю торговых марок Xerox и Pampers. Сегодня его все чаще используют как нарицательное. Так называют подвесные потолки из минеральных плит от разных производителей. Модульные системы этого типа используют частные и государственные учреждения для оформления аудиторий, офисов, торговых залов, коридоров, подсобных, производственных и других помещений.

Производители светотехники последовали за тенденцией и разработали источники света, которые удобно устанавливать на модульные потолки. Их назвали светильниками Армстронг. Конструктивно такие модели представляют собой LED-панели или источники света под лампы Т8. Их размеры соответствуют одной секции модульного потолка, а кривая силы света и другие характеристики освещения адаптированы для использования в помещениях большой площади.

4 особенности, которые отличают эти осветительные приборы

  • Простотой монтаж, они специально разрабатывались для установки на подвесных потолках.
  • Подходящие габариты. Размеры приборов этого типа в большинстве случаев соответствуют одному сегменту потолка.
  • Экономичность. Производители учитывают, что такие решения используют для освещения средних и больших площадей. Поэтому они предлагают модели, которые сокращают расходы на электроэнергию.
  • Качество света, адаптированное для публичных пространств. Характеристики света разработаны под потребности офисов, магазинов, транспортных компаний и государственных учреждений.

Светильник Армстронг со встроенным светодиодным модулем для быстрого и удобного монтажа

Помимо светодиодных панелей и потолочных светильников под лампы Т8 с габаритами 600х600 мм, для потолков Армстронг также можно выбрать другие источники света.

Точечные источники света. Такие модели используют как для общего освещения, так и в качестве дополнительной подсветки вместе со светильниками Армстронг. Для магазинов, офисов, библиотек и других учреждений чаще всего выбирают решения с повышенной мощностью, например, источники света серии SPN 12 Вт.

Накладные светильники. Чтобы создать качественный свет и стильно оформить интерьер библиотеки, холла, общественной приемной или другого пространства, можно установить на потолки Армстронг накладные источники света. Для этих целей подходят лаконичные решения ТМ MAXUS, модели-пазлы Ricam и прочие светильники ТМ Intelite DECO.

Другие решения. В целом модульные потолки не ограничивают в выборе осветительных приборов. Для оформления кафе, офиса, производственного и другого помещения можно использовать модели форм-фактора Line ТМ MAXUS и GLOBAL, а также другие источники света, которые монтируются накладным или подвесным способом.

Это интересно: Подключение мощной металлогалогеновой лампы: описываем детально

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Характеристики искусственного освещения

Общее количество света, излучаемое источником во всех направлениях – ЛМ (люмены).
Количество света, подаваемого на м2 площади помещения – ЛК (люксы – люмены/кв. м).
Цветовая температура, от которой зависит оттенок светового потока и настроение, создаваемое освещением – К (градусы Кельвина).
Индекс цветопередачи – Ra либо CRI, показывающий, насколько цветовая гамма освещенных предметов соответствует действительности. Измеряется в диапазоне от 0 до 100

Для проверки качества прибора нужно обратить внимание на кожу руки или вещи (розовые либо оранжевые), которые подсвечены светом – если они имеют зеленоватый оттенок, то цветопередача низкого качества.

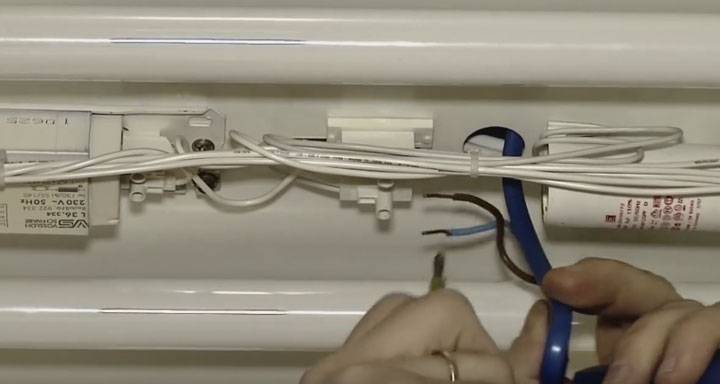

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Уникальная разработка

В современном мире особым спросом пользуются светодиодные модели светильников. Светодиод представляет собой уникальную разработку, которая с успехом прижилась на рынке осветительных приборов и смогла вытеснить многих своих предшественников. Принцип действия такого рода светильников основан на применении полупроводников, которые излучают свечение. В результате применения в производстве этого принципа стало возможным изобретение экономичных и долго работающих осветительных приборов.

Светильники линейки Армстронг, являясь светодиодными изделиями, обладают всеми преимуществами, что присущи этому роду осветительных приборов.

Монтаж в потолок типа ”Армстронг”

Здесь вообще не требуется какого-либо крепления. Если у вас до этого уже были смонтированы другие светильники с люминесцентными лампами, то порядок замены будет следующим.

В первую очередь отключаете напряжение на освещение. Далее демонтируете декоративную решетку поверх люминесцентных ламп.

Помните, что такие лампы, равно как и энергосберегающие и различного рода батарейки, нельзя просто так выбрасывать в мусор.

Отсоединяете провода питания со старого светильника.

Еще раз убеждаетесь индикаторной отверткой об отсутствии напряжения.

Не забывайте, что иногда выключателем света может разрываться не фаза, а ноль. При этом фазный провод будет напрямую приходить на лампочки. Это случается даже если изначально при монтаже вы все сделали правильно.

Почему так происходит подробно объясняется в статье ”Ошибки при подключении люстры”.

Демонтируете старый светильник с потолка Армстронг.

Подготавливаете драйвер нового для подключения. На его провода питания подключаете зажимы Ваго.

А уже через них, наверху подсоединяете эл.проводку 220В.

Сам драйвер с проводами можно просто спрятать за потолком.

Все что осталось, это подключить штекер питания с разъемом идущим от панели.

И вложить светодиодную панель в закладные.

Включаете выключатель и проверяете работоспособность освещения.

В заключении

При принятии решения о необходимом оснащении светом торговых залов, офисов или любых других зданий и помещений, зачастую, собственники предпочитают не тратиться на более дорогие современные разработки, а останавливают свой выбор на дешевых аналогах.

Однако, рассмотренные ранее факты и произведенные расчеты, совершенно очевидно указывают на ошибочность данного решения. Гораздо целесообразней является покупка инновационных, хотя и дорогих, светодиодных ламп, которые со временем с лихвой окупят все затраты, и сэкономят большое количество сил и средств на процедуру их обслуживания.

К тому же, немаловажным фактом является забота о здоровье своих сотрудников и их работоспособности, которые напрямую зависят от качества освещения.

Переделка светильника с электронным ПРА

В современных люминесцентных светильниках пускорегулирующая аппаратура является электронной. С другой стороны, внутри нет стартера. При таком раскладе придется вносить в электрическую схему более существенные изменения.

Как выглядит современный люминесцентный осветительный прибор до преобразования в светильник на светодиодах:

  • дроссель;
  • провода;
  • колодки-патроны в двух боковых частях корпуса.

Электронный балласт для ламп дневного света

И вот первое отличие: следует незамедлительно удалить дроссель, что облегчит вес конструкции в целом. При помощи отвертки или пассатижей открутите все крепления, удалите питающую проводку. К концам трубки следует подвести источник тока напряжением 220 В: один конец — фаза, другой — «ноль».

Однако современные приборы с электронной пускорегулирующей аппаратурой лишены нити накала, а между двумя контактами формируется импульс напряжением. Подать 220 В между жесткосоединенными контактами трудно. Чтобы гарантировать, что подача будет корректной, воспользуйтесь мультиметром. Выберите на нем режим замера сопротивления, затем коснитесь обоих контактов, чтобы получить нужное значение. Итоговая величина должна быть равна или максимально приближена к «0».

Схема подключения ЭПРА

Между выводами LED-светильников есть нить накала с определенным сопротивлением. Когда будет подано напряжение, она начинает накаляться, а лампа — светить. Впоследствии при подключении светодиодной лампы используйте один из двух методов:

  • без демонтажа патронов;
  • с демонтажем и установкой перемычек между выводами.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
