Устройство и принцип работы балласта для люминесцентных ламп

Трансформатор из дросселя

Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

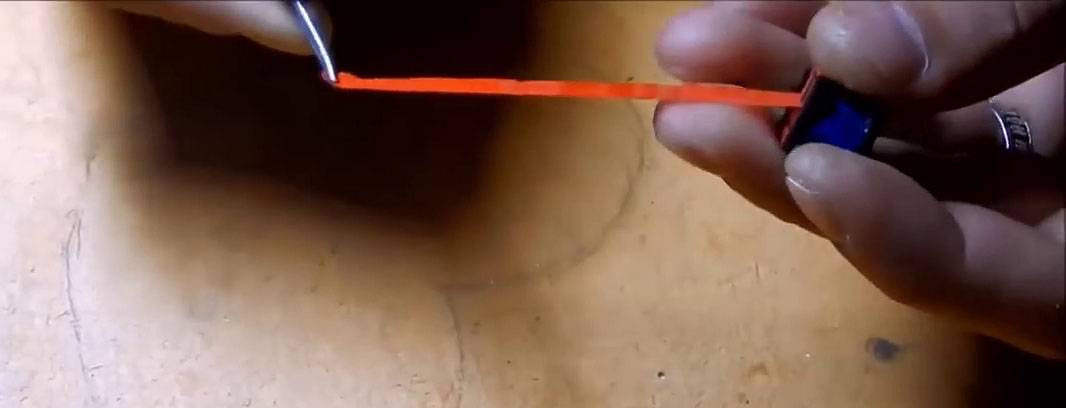

Удаление ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

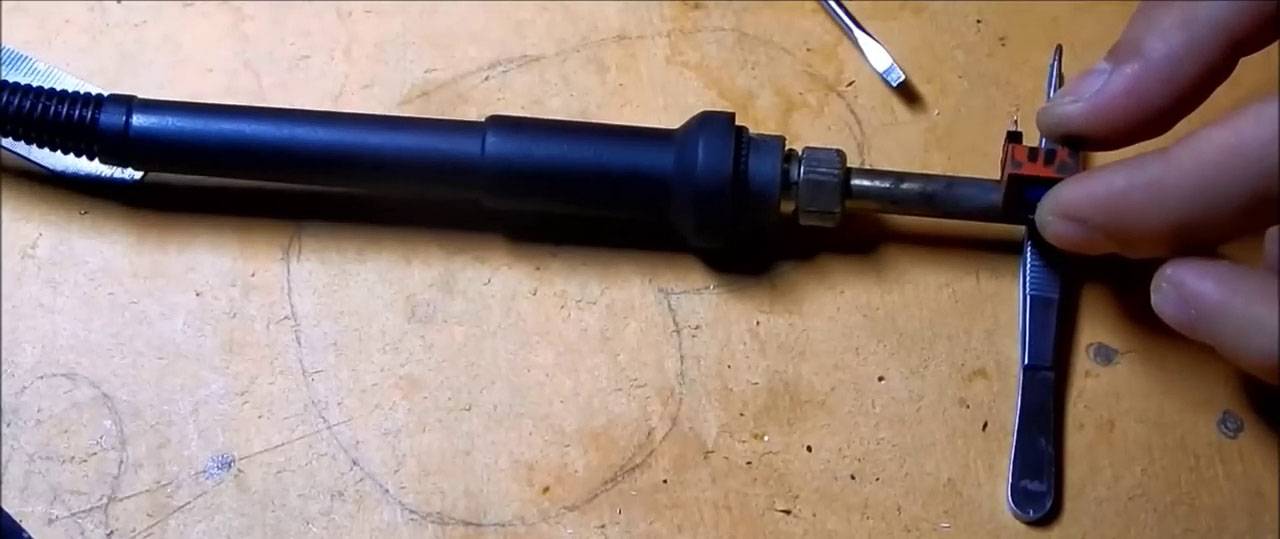

Рассоединяем склеенные половины сердечника

Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.

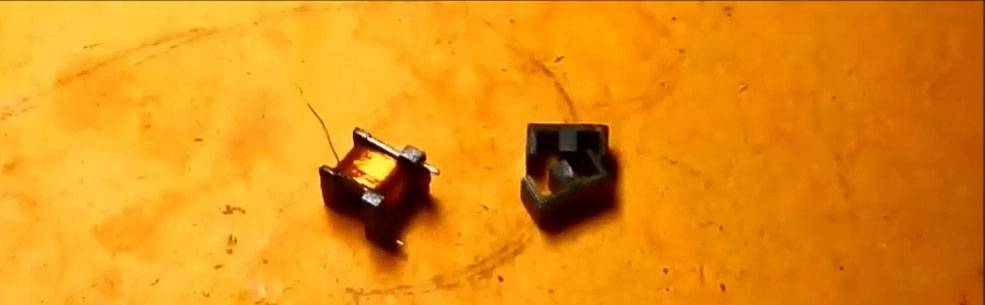

Разобранный дроссель

Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и драйвер для светодиодов из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.

Поскольку трансформатор нашего ИБП, скорее всего, придется доматывать, впаивать его в плату не стоит. Лучше припаять проводки, торчащие из платы, и к ним на время тестирования припаять выводы нашего трансформатора. Концы выводов вторичной обмотки надо очистить от изоляции и покрыть припоем. Затем либо на отдельной панельке, либо прямо на выводах намотанной обмотки надо собрать выпрямитель на высокочастотных диодах по схеме моста. Для фильтрации в процессе измерения напряжения достаточно конденсатора 1 мкФ 50 В.

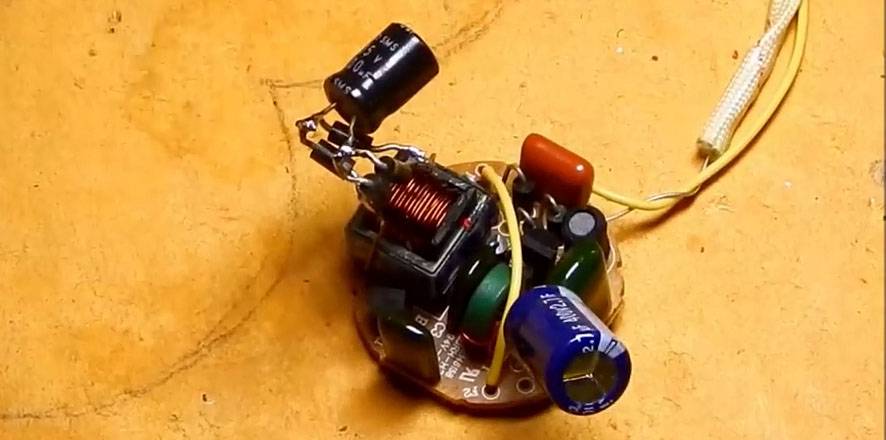

Готовая к тестированию плата с выпрямителемСхема импульсного блока питания

Список источников

  • sovet-ingenera.com
  • OsvescheniePro.com
  • proprovoda.ru
  • elektro.guru
  • electricremont.ru
  • chebo.biz
  • 220v.guru
  • OperatorRegion.ru
  • jelectro.ru
  • electrobox.su
  • electric-220.ru
  • LampaGid.ru

Разновидности

Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.

Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.

Электромагнитный

ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).

Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.

Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

На схеме буквами обозначены:

  • А – люминесцентная лампа.
  • В – сеть переменного тока.
  • С – стартер.
  • D – биметаллические электроды.
  • Е – искрогасящий конденсатор.
  • F – нити накала катодов.
  • G – электромагнитный дроссель (балласт).

Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.

Электронный

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

Электронный балласт для люминесцентных ламп: устройство

Стандартные электронные балласты – своеобразные преобразователи напряжения, посредством которых происходит питание люминесцентных осветительных приборов. На сегодняшний день известно большое количество видов электронных балластов, но наибольшую популярность, вполне заслуженно, получили:

  • Устройства, в которых осуществляется предварительный подогрев перед передачей зажигающего потенциала на катоды. Высокая частота подающегося напряжения существенно увеличивает КПД и устраняет мигание, а зажигание – нарастающее или моментальное.
  • Устройства комбинированного типа, характеризующиеся участием колебательного контура при «зажигании» и резонансом до момента разряда, сопровождающегося повышением показателей напряжения и подогревом катодов.

Как правило, схема запуска в условиях комбинированного метода предполагает наличие в контуре катодной нити накала.

Важно отметить, что особенностью компактных люминесцентных ламп, рассчитанных на установку в стандартные патроны «Е-14» и «Е-27», является наличие встроенного в общую конструкцию, электронного балласта.

Функции пускорегулирующей аппаратуры

Многие лампы дневного света до сих пор работают с электромагнитной пускорегулирующей аппаратурой – ЭмПРА, она же балласт. Простейшее устройство этого типа является обычным индуктивным сопротивлением, в состав входит металлический сердечник с намотанным на него медным проводом. Такая конструкция вызывает заметную потерю мощности, сопровождающуюся выделением большого количества теплоты.

Самая простая и дешевая – схема ЭмПРА со стартером. Ее работа осуществляется следующим образом. После включения питания, напряжение через обмотку дросселя и вольфрамовые нити поступает на электроды стартера.

Сам стартер представляет собой небольшую колбу, наполненную газом. Под действием напряжения происходит образование тлеющего разряда. Начинается свечение инертного газа и его одновременный нагрев. Это приводит к включению контактов биметаллического датчика и образованию в цепи замкнутого контура, обеспечивающего нагрев нити самой лампы. Затем начинается процесс термоэлектронной эмиссии.

На электродах стартера напряжение падает, уменьшается и разряд с одновременным понижением температуры. Контакты биметаллической пластины размыкаются, и подача тока прекращается. В работу включается дроссель, в котором образуется ЭДС самоиндукции. За счет этого между нитями накала возникает кратковременный разряд, достигающий нескольких тысяч вольт. Он пробивает среду инертного газа с ртутными парами, что приводит к появлению дуги, испускающей свет. В этот период стартер уже не работает, а дроссель за счет индуктивного сопротивления выполняет функцию ограничения тока, чтобы избежать перегорания элементов схемы.

В настоящее время появилась электронная пускорегулирующая аппаратура – ЭПРА, которая стала более совершенной и работоспособной. Данные устройства монтируются непосредственно в осветительные приборы, поскольку являются компактными и занимают очень мало места. Срок эксплуатации ламп с такой аппаратурой существенно увеличился. Свет стал более ровным и качественным, в нем полностью отсутствуют мерцания, пагубно влияющие на зрение.

Почему так часто перегорают лампочки в люстре и как с этим бороться

Электроды разогреваются очень быстро, буквально за доли секунды, после чего наступает плавное включение освещения. Так же легко светильники включаются и при низких температурах. Розжиг осуществляется под действием импульса высокого напряжения, затем начинается ровное горение при постоянной повышенном напряжении.

Основой схемы ЭПРА служит двухтактный преобразователь напряжения, которые может иметь полумостовую или мостовую конструкцию. В большинстве случаев используется первый вариант, в котором напряжение выпрямляется диодным мостом, после чего его сглаживает конденсатор до значения постоянного напряжения. Высокая частота создается полумостовым инвертором.

Также в схеме имеется трансформатор с тремя обмотками: основная подает напряжение к лампе, а две дополнительные выполняют открытие ключей на транзисторах.

Принцип работы электронного ПРА для светодиодных светильников

С момента запуска светодиодного светильника работа этого элемента состоит из нескольких этапов:

  1. Этап разогрева. Именно эта часть работы детали делает включение освещения практически мгновенным, без изъянов в виде миганий. Также благодаря этому этапу запуск может происходить при пониженных температурах и срок использования значительно увеличивается.
  2. Собственно включение светодиодного светильника.
  3. Стабильное освещение на всем сроке работы до выключения ввиду отсутствия необходимости работы светильника. Светодиодам требуется определенное напряжение, которое и поддерживает ЭПРА.

Основные разновидности

Сегодня существует два типа балласта – электромагнитный и электронный. Они отличаются принципом работы, поэтому стоит познакомиться с каждым из них.

Электромагнитный балласт

Этот вид реализации предполагает последовательное подключение дросселя к лампе. Также для работы электромагнитного ПРА требуется стартер, с помощью которого регулируется процесс зажигания светильника. Эта деталь представляет собой газоразрядную лампу, внутри колбы которой находятся биметаллические электроды.

Работает устройство следующим образом:

  1. Когда на стартер поступает напряжение, биметаллические электроды замыкаются от нагрева. Это приводит к увеличению силы тока, так как ограничивать его может лишь внутреннее сопротивление обмоток дросселя.

  2. С ростом показателя электротока начинают разогреваться электроды люминесцентной лампы.
  3. При остывании стартера размыкаются биметаллические электроды.
  4. В момент разрыва цепи стартером в катушке дросселя возникает импульс высокого напряжения, что и приводит к зажиганию осветительного прибора.

Когда люминесцентное устройство переходит в штатный режим работы, напряжение на нем и стартере оказывается на 50% меньше сетевого, а этого недостаточно для срабатывания второго элемента. В результате стартер переходит в отключенное состояние и перестает влиять на работу осветительного прибора.

Электромагнитный балласт отличается низкой стоимостью и простой конструкцией. Длительное время эти устройства активно использовались при изготовлении светильников, однако они имеют ряд недостатков:

  1. Для перехода люминесцентного устройства в рабочий режим требуется около 3 секунд.
  2. Осветительные приборы с электромагнитным балластом во время работы мерцают, что негативно влияет на органы зрения.
  3. Расход энергии у этих устройств значительно выше по сравнению с электронным балластом.
  4. Дроссель шумит во время работы.

Электронная реализация

Электронные устройства представляют собой преобразователи напряжения, с помощью которых обеспечивается питание люминесцентных ламп. Хотя создано много вариантов электронного балласта, в большинстве случаев используется единая блок-схема. При этом производители могут вносить в нее определенные изменения, например, добавить схему управления яркостью осветительного прибора.

Перевод люминесцентного светильника лампы в штатный режим работы с помощью электронного ПРА чаще всего осуществляется одним из двух способов:

  1. До момента подачи на катоды лампы зажигающего напряжения они предварительно нагреваются. Это позволяет избавиться от мерцания, а также увеличить КПД осветительного прибора.
  2. В конструкцию светильника установлен колебательный контур, который входит в резонанс до того, как в колбе лампы появится разряд.

Схема пускорегулирующего аппарата для ламп 36w.

Люминесцентные светильники

Разные источники света используют разные физические принципы для создания светового излучения. В лампочке накаливания ярко светится раскалённая электрическим током вольфрамовая проволока. Электричество превращается в тепло, а тепловая энергия – в световой поток. И всё это – в одной маленькой вольфрамовой спиральке. В люминесцентном светильнике в разных его элементах происходят разные физические процессы.

ФОТО: esklad59.ruЛюминесцентная лампа

Устройство и принцип действия

Люминесцентная лампа является представителем группы газоразрядных источников света. Внешне она изготовлена в виде стеклянного баллона произвольной формы – от трубки до спирали с завитушками. Баллон наполнен инертным газом  и парами ртути. Если в этом объёме создать электрический разряд, то в парах ртути возникает ультрафиолетовое излучение.

На внутреннюю поверхность баллона нанесён слой люминофора. Это такое вещество, которое под действием ультрафиолета начинает светиться в видимом спектре. Техническая задача состоит в том, чтобы заставить лампу непрерывно светиться после нажатия кнопки «Пуск» и до момента нажатия кнопки «Стоп».

В конструкции лампы смонтированы два катода, выводные штыри, концевая панель, трубки для отвода инертного газа, ртуть, стеклянная штампованная ножка, дополненная электровводами, и другие детали. Катоды имеют вольфрамовую спираль.

ФОТО: avatars.mds.yandex.netУстройство люминесцентной лампы

Пуск лампы

Чтобы запустить лампу в работу, сначала нужно на её контакты подключить напряжение. Нить накала начнёт нагреваться, и с неё пойдёт поток частиц эмиттера. Частицы активируют смесь инертного газа и паров ртути, газовая смесь начнёт ультрафиолетовое излучение. Ультрафиолет активирует люминофор, покрывающий внутреннюю поверхность колбы, и появляется свет видимого спектра. Лампа запущена.

В пусковую схему изначально поступает напряжение. Сначала ток не будет проходить через лампу, поскольку он ограничивается высоким сопротивлением внутренней среды. Он попадает на спирали катодов и производит их разогрев. Одновременно ток идёт на стартер и даёт толчок к образованию внутри него тлеющего разряда. После того как под действием тока контакты дросселя разогреются, наступает замыкание биметаллической пластины. В результате металл становится проводником и действие разряда прекращается. На следующем этапе происходит остывание биметаллического электрода, что приводит к размыканию контактов.

Поддержание рабочего режима

Режим «Включено» должен продолжаться до появления команды «Выключить». В составе люминесцентной лампы имеется два функциональных устройства – дроссель и стартер.

ФОТО: electricalschool.infoСхематическое изображение устройства стартера тлеющего разряда: 1 – выводы, 2 – металлический подвижный электрод, 3 – стеклянный баллон, 4 – биметаллический электрод, 6 – цоколь

Стартер – это стеклянный баллончик, наполненный инертным газом и содержащий два электрода – неподвижный и биметаллический. Стартер замыкает и размыкает электрическую цепь и запускает механизм розжига инертного газа, находящегося в колбе. Изменение температурного режима внутри стартера приводит к отрыву биметалической пластинки от неподвижного электрода.

В дросселе под влиянием самоиндукции возникает импульс повышенного напряжения, который пробивает газовый промежуток в колбе. Он даёт толчок к зажиганию лампы. Лампа будет продолжать свою работу. В этом смысл включения стартера и дросселя в схему управления лампой.

Принцип работы электронного балласта

Действие электронных пускорегулирующих баластников напрямую связано с принципом работы самой люминесцентной лампы. Основным этапом считается ее пуск, при котором должны соблюдаться определенные условия. В первую очередь, осуществляется разогрев обеих нитей накала, после чего на них поступает высокое напряжение, порядка 600 вольт. Значение зажигающего напряжения находится в прямой зависимости с длиной стеклянной трубки. Чем короче лампа и ниже ее мощность, тем меньше будет требуемое пусковое напряжение.

На начальном этапе происходит выпрямление входного сетевого напряжения до постоянного значения в пределах 260-270 В и его последующее сглаживание при помощи электролитического конденсатора С1. Это хорошо видно на представленной схеме.

Затем начинается работа двухтактного полумостового преобразователя, состоящего из двух высоковольтных биполярных транзисторов со структурой п-р-п. Данные транзисторы выполняют функцию ключей, а вся схема осуществляет преобразование постоянного напряжения 260-270 В, в напряжение с высокой частотой до 38 кГц. За счет этот как раз и снижаются размеры и вес устройства.

Схема электронного балласта включает в себя трансформатор, выполняющий одновременно функции нагрузки и управления. Из его трех обмоток, две четырехвитковые являются управляющими, а одна двухвитковая – рабочей. Рабочая обмотка, включенная в цепь, создает необходимую нагрузку для преобразователя.

Изначально преобразователь запускается с помощью симметричного динистора, открывающегося в случае превышения напряжением порога срабатывания в местах подключения. Находясь в открытом состоянии, он посылает импульс на транзисторную базу, что приводит к запуску преобразователя. Конденсатор, находящийся в резонансной цепи и подключенный непосредственно к лампе, обеспечивает падение напряжения до уровня, при котором зажигается лампа.

Таким образом, с помощью максимального тока происходит разогрев обеих нитей накаливания, а непосредственное зажигание лампы происходит за счет высокого резонансного напряжения на конденсаторе. В зажженной лампе сопротивление уменьшается, однако сохраняющийся резонанс напряжений обеспечивает ее дальнейшее горение. Ограничение тока происходит за счет индуктивности дросселя. Несмотря на столь подробное описание, на зажигание люминесцентной лампы фактически требуется менее 1 секунды.

Типовая схема балласта

В конструкции ЭПРА применяется активный корректор коэффициента мощности, обеспечивающий совместимость с электрической сетью. Основой корректора является мощный повышающий импульсный преобразователь, управляемый специальной интегральной микросхемой. Это обеспечивает номинальный режим с коэффициентом мощности, близким к 0,98. Высокое значение данного коэффициента сохраняется в любых режимах работы. Изменение напряжения допускается в диапазоне 220 вольт + 15%. Корректор обеспечивает стабильную освещенность даже при значительных перепадах напряжения сети. Для его стабилизации используется промежуточная.

Важную роль играет сетевой фильтр, сглаживающий высокочастотные пульсации питающего тока. В совокупности с корректором этот прибор жестко регламентирует все составляющие потребляемого тока. Вход сетевого фильтра оборудован защитным узлом с варистором и предохранителем. Это позволяет эффективно устранять сетевые перенапряжения. С предохранителем последовательно соединяется терморезистор, имеющий отрицательный температурный коэффициент сопротивления, обеспечивающий ограничение броска входного тока, во время подключения ЭПРА от инвертора к сети.

Кроме основных элементов, схема балласта для люминесцентных ламп предполагает наличие специального узла защиты. С его помощью происходит контроль за состоянием ламп, а также их отключение в случае неисправности или отсутствия. Данный прибор следит за током, который потребляет инвертор, и напряжением, поступающим на каждую из ламп. Если в течение определенного промежутка времени заданный уровень напряжения или тока превышает установленное значение, то защита срабатывает. То же самое происходит во время обрыва контура нагрузки.

Исполнительным элементом защитного узла является тиристор. Его открытое состояние поддерживается током, проходящим через резистор, установленный в балласте. Значение балластного сопротивления позволяет тиристорному току поддерживать включенное состояние до того момента, пока с ЭПРА не будет снято питающее напряжение.

Узел управления ЭПРА питается через сетевой выпрямитель при прохождении тока в балластном резисторе. Сокращение мощности электронного балласта и улучшение его коэффициента полезного действия позволяет использовать ток сглаживающей цепи. Данная цепь подключается к точке, где соединяются транзисторы инвертора. Таким образом, происходит питание системы управления. Построение схемы обеспечивает запуск системы управления на начальной стадии, после чего, с небольшой задержкой запускается цепь питания.

Электромагнитный или электронный балласт для люминесцентных ламп нужен для нормальной работы этого источника освещения. Главная задача пускорегулирующего аппарата – преобразовывать постоянное напряжение в переменное. У каждого из них есть свои плюсы и минусы.
