Разновидности и способы подключения концевого выключателя

Что представляют собой концевые выключатели

Концевые выключатели – это электромеханические устройства, которые используются для контроля положения объектов или деталей в различных устройствах и механизмах. Они позволяют определить, достигнуто ли конечное положение или находится ли объект в определенном сегменте своего движения.

Концевые выключатели могут быть разных типов и работать по разным принципам. Существуют механические, магнитные, емкостные, ультразвуковые и другие виды концевых выключателей. Какой именно тип выключателя выбрать зависит от конкретной задачи и условий эксплуатации.

Механические концевые выключатели

Механические концевые выключатели являются самыми простыми в использовании и наиболее распространенными. Они состоят из корпуса, в котором размещены контакты и пружины. При изменении положения объекта или детали, контакты включаются или выключаются, что позволяет контролировать и регистрировать определенные действия.

Механические концевые выключатели часто используются для контроля положения дверей, окон, крышек и других подвижных элементов. Они могут быть также частью сигнализации или автоматической системы управления.

Магнитные концевые выключатели

Магнитные концевые выключатели используются для контроля положения объектов с помощью магнитного поля. Они состоят из двух частей: датчика и магнита. Датчик устанавливается на фиксированной части, а магнит – на движущейся части. Когда магнит находится вблизи датчика, контакты включаются, а при удалении – выключаются.

Магнитные концевые выключатели широко используются в принтерах, сканерах, автомобилях и других устройствах, где необходимо контролировать положение деталей или объектов.

Емкостные концевые выключатели

Емкостные концевые выключатели работают на основе изменения емкости между электродами. Они могут обнаруживать наличие или отсутствие объекта в определенной зоне. Когда объект находится рядом с выключателем, емкость меняется, что приводит к изменению сигнала.

Емкостные концевые выключатели широко применяются в автоматических системах управления, робототехнике и других областях, где необходимо определить наличие или отсутствие объекта.

Ультразвуковые концевые выключатели

Ультразвуковые концевые выключатели используют ультразвуковые волны для определения положения объектов. Они излучают ультразвуковой сигнал и регистрируют его отражение от объекта. По времени задержки сигнала можно определить расстояние до объекта и его положение.

Ультразвуковые концевые выключатели часто используются в автоматических системах управления, робототехнике и других областях, где необходимо точно контролировать положение объектов.

Бесконтактные концевые выключатели

Бесконтактные концевые выключатели работают на принципе бесконтактной передачи сигнала. Они используются для контроля положения объектов или деталей, которые нельзя непосредственно соприкасаться с выключателем.

Бесконтактные концевые выключатели могут быть разных типов, включая оптические, индуктивные и емкостные. Они широко применяются в автоматических системах управления, робототехнике и других областях, где требуется надежный контроль положения объектов.

Маркировка и классификация концевых выключателей

Концевые выключатели имеют свою маркировку, которая указывает на их основные характеристики и параметры. Например, маркировка может указывать на тип выключателя, его номинальное напряжение, ток, защиту от влаги и другие параметры.

Классификация концевых выключателей может быть основана на разных критериях, таких как тип выключателя, принцип работы, область применения и другие. Производители подробно описывают свои модели и классификацию в технической документации.

Полезные особенности концевых выключателей

• Контроль положения объектов или деталей
• Использование разных принципов работы
• Широкий спектр применения
• Простая маркировка и классификация
• Надежность и долговечность
• Возможность интеграции в автоматические системы управления

Как активировать и настроить прошивку Grbl

Разберемся с каждым параметром, который нам нужен в процессе подключения концевиков к чпу. За концевики отвечают следующие ячейки: $13, $14, $20, $21, $22, $23, $24, $25, $26, $130,$131,$132. Любое изменение вводится с помощью цифры 0 или 1.

Корректировка дюймов и миллиметров расположена в команде $13 со значением единица, но оно может меняться в зависимости от особенностей конструкции. Следующий параметр прошивки ($14), как правило, остается без изменений с показателем ноль.

За программные пределы отвечает позиция $20, которая взаимосвязана с $130, $131, $132 — они отвечают за размер станка. Указывая данные в ячейках $130, $131, $132, Вы определяете предельные значения конечников.

Команда $22 отвечает за поиск цикла возврата в нулевую точку и должна быть активирована со значением единица для того чтобы не возникало затруднений с корректировкой параметров в ячейке $21, которая содержит жесткие пределы и предназначена для запуска концевика.

Функция команды $23 – контролировать процесс движения в отрицательную (противоположную) сторону. Следующий показатель $24 отображает минимальную скорость механических концевиков. Затем в графе $25, после того как задана информация о минимальной скорости указывается противоположное значение — максимальная скорость концевика. Дребезг контактов располагается в ячейке $26, согласно информации сайта Grbl необходимо задавать числовое значение в пределах 10 — 25 микросекунд.

После добавления информации в прошивку можно запускать станок и проверять соответствует ли его работа требованиям. Если система Grbl выдает ошибку или закрывается, то проверьте указанные сведения и откорректируйте при необходимости.

Устанавливать концевики лучше со специалистом или воспользовавшись соответствующими видео-уроками. Для заключительной части нужно посетить сайт Grbl, чтобы ориентироваться в показателях и предельных значениях данных. Если следовать вышеуказанной инструкции, то конечным результатом будет исправная работа станка в совокупности с концевиками.

Диаграмма — замыкание — контакт

Диаграммы замыкания контактов вычерчиваются для всех электрических приборов и аппаратов, имеющих контактные системы, которые настраиваются и работают в зависимости от протекания технологического процесса или устанавливаемого режима.

Диаграммы замыкания контактов вычерчиваются с целью фиксации как момента, так и длительности замыкания контактов, что в свою очередь определяет выбранный порядок работы схемы.

Диаграммы замыкания контактов пакетных ключей составляются согласно каталогам и заводским инструкциям.

Диаграммы замыкания контактов вычерчиваются для всех пневматических приборов, аппаратов и устройств с дискретным выходом, имеющих настроечные элементы, настраиваемые в зависимости от установленного режима.

Диаграммы замыкания контактов приборов-датчиков с дискретным выходом, переключателей, концевых выключателей, реле времени, многоцепных аппаратов ( например, КЭП) и других устройств вычерчивается применительно к моменту достижения технологического значения заданного Показателя, принудительного воздействия технологического оборудования и подачи командного имоульса устройства времени.

Диаграммы замыкания контактов путевых выключателей составляются на основании принятой схемы их работы и вычерчиваются по образцу, показанному на риб.

Диаграммы замыкания контактов конечных выключателей составляются на основании их работы и функционального назначения.

Диаграммы замыкания контактов универсальных переключателей управления составляются согласно каталогам и заводским инструкциям в соответствии с выбранной схемой их работы и вычерчиваются по образцу, показанному на рис. 5.19, а, где указываются номера секций, номера контактов, положение рукоятки ( в градусах), замыкания ( X) контактов при различных положениях рукоятки переключателя.

Проверка диаграммы замыкания контактов производится наладчиками.

Имеет симметричную диаграмму замыкания контактов роторной цепи для обоих направлений движения.

Перед оформлением диаграммы замыкания контактов следует установить наличие требуемого устройства, аппарата, прибора с необходимой комбинацией замыкания контактов в соответствии с требованиями разработанной схемы автоматизации. Это особенно относится к многоцепным коммутирующим устройствам — ключам, переключателям. Каталожные схему и диаграмму ( рис. 5.17) сравнивают с разработанной схемой с целью определения возможности применения данного изделия. Затем эту диаграмму используют в проектной документации как поясняющий материал, для чего его оформляют применительно к принятым решениям этой документацией.

Источник

Подготовка воздуха

Если распределительная подстанция оборудован этим типом выключатели то к воздуху, подаваемому в них тоже предъявляться ряд требований, направленных на подготовку воздуха его очистку и удаление влаги. Пыль, имеющаяся в воздухе, даже очень мелкая снижает разрядное напряжение, а также засоряет клапаны. Особую опасность вызывает влажность, которая при изменениях в окружающей среде может конденсироваться в воздуховоде. Из-за этого зимой, возможно, обледенение клапанов и труб, и нарушение проходимости воздуха под давлением. Стальные же элементы быстро ржавеют и изнашиваются. Появление конденсата на внутренней поверхности изоляторов, приводит к ухудшению электрической прочности и даже к пробоям. Для очистки воздуха используются масляные фильтры, которые установлены на всасывающих патрубках. Чистка их должна быть регулярной, и чем выше запыленность тем меньше период между ними. Уменьшение влаги в воздухе производится путём подвергания его сжатию выше номинального давления в два раза. Влага, улавливаемая в змеевике, спускается, а сжатый воздух проходит через редуктор, который и снижает его давление. Дополнительная осушка выполнятся может с помощью абсорбентов, улавливающих воду из воздуха. Эти две беспрецедентные меры позволяют добиться значительного снижения влаги почти до нулевого значения.

Как подключить концевой выключатель

Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.

Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.

Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.

Для входной двери

Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.

Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.

Для шкафа-купе

Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.

Для раздвижных дверей

Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.

Для распашных дверей

Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.

Для ворот

Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.

При установке устройств выключателей на ворота проводники к электродвигателю подводятся в гофрированной трубе, а выключатель выбирается во влагостойком корпусе.

Для автомобиля

Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.

 Загрузка …

Ведущие производители

Практически все производители, занимающиеся изготовлением комплектующих изделий для обустройства электропроводки, не обошли своим вниманием одноклавишные выключатели. Ведь именно они наиболее востребованы на рынке коммутационных приспособлений для освещения

Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

• немецкие Schneider Electric, ABB, Wessen и Gira;
• французский Legrand;
• турецкие Makel, Viko и Lezard;
• российские «Светозар», ДКС и TDM Electric;
• норвежский Hegel;
• шведский Werkel;
• испанские Simon и Fontini;
• итальянский Bticino.

Дизайн выключателей весьма разнообразен (как по цветовому исполнению, так и по размерам, форме управляющей клавиши и декоративной рамки).

Где размещают проходные выключатели

Как правило, проходные коммутаторы монтируют в различных зонах, чтобы их было удобно использовать. Чаще всего стандартные проходные выключатели с одной или двумя клавишами размещают в таких точках:

1. По обеим сторонам узкого коридора. Если в центре располагается дверца, то возле нее тоже получится установить устройство.
2. В просторных спальных. Так, один выключатель можно по стандарту установить на расстоянии 30-40 сантиметров от дверного косяка, а другой над кроватью.
3. На лестничной площадке.
4. Вдоль тропинки во дворе частного дома. Ведь будет удобно вечером выйти на прогулку, а при необходимости включать и выключать свет по пути.
5. В залах большой площади, где имеется несколько входов по сторонам.

Использование проходного коммутатора целесообразно не только для экономии электричества, но также необходимо для безопасности передвижения. Получается, что единственным недостатком является сложность установки для некоторых мастеров.

Кто выпускает концевые выключатели

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Порядок и специфика подключения

Схема подключения

Хотя сам по себе микровыключатель концевой устроен достаточно просто, его допускается применять в насыщенном электроникой технологическом оборудовании. Из этого следует, что подключать его должен специалист со стажем, хорошо разбирающийся в схемах коммутации электронных компонентов.

Характерный пример такого подключения – установка механического переключателя в типовой 3D принтер, при работе которого требуется фиксировать крайнее положение каретки. У монтируемого выключателя имеется 3 контакта со следующими обозначениями: COM, NO, NC. В разомкнутом состоянии на первой и третьей клемме имеется напряжение +5 Вольт (при этом второй контакт надежно заземлен). При достижении подвижной кареткой крайнего положения между COM и NC появляется соединение, после чего происходит ее фиксация и отскок примерно на 2 мм.

Подключается такой датчик посредством двух проводников в изоляции красного и черного цвета. При монтаже другой разновидности выключателя (с индикатором) применяют более сложную схему, в которой предусмотрен еще один проводник – в зеленой изоляции. При срабатывании микро-выключателей нажимного типа в принтерах загорается светодиод и раздается характерный щелчок. Его разъем, размещенный на плате коммутации, имеет специальные обозначения:

• красный провод маркируется, как V (+5 Вольт) и служит для подключения соответствующего напряжения;
• черный проводник подводится к точке G (или земле);
• для зеленой шины выбран значок S (сигнал).

Такие же знаки имеются и на разъеме оптического конечного выключателя, который более точно фиксирует положение каретки.

Работает совершенно бесшумно, достижение крайней позиции сопровождается светодиодной индикацией. К его недостаткам относят возможность сбоев при сильном запылении или воздействии прямого солнечного света.

Какие выбрать концевики для числового программного управления?

Рекомендуется выбирать концевой выключатель по следующим критериям:

1. Прочность.
2. Безопасность.
3. Практичность.
4. Совместимость с другими деталями.

Механический тип деталей используют в быту и на производстве. В роле выключателя может выступать: рычаг, кнопка, поплавок или ролик. Распространённый пример использования концевика в повседневной жизни — лифт в многоэтажных домах. В конструкции данного средства передвижения концевик встречается более 3-х раз:

• показатель максимального и минимального значения, которого может достигать лифт во время движения;
• отправляет сигнал для открытия дверей лифта;
• датчик, который реагирует в экстренных ситуациях (обрыв каната).

Кнопочная модель или с колесиком оснащена электрическими контактами, которые могут функционировать как размыкающими, так и замыкающими. В зависимости от места применения и функциональности детали выбирают кнопочный или роликовый вариант. Такой концевик применяют для сигнализаций, используя две пары контактов. На практике одинарные концевые выключатели уже редкость и практически не продаются в большом количестве.

В электронике и бытовой технике устанавливают микровыключатели, которые получили свое название в результате компактного размера. Такой вариант подойдет для установки датчика на входные двери, который будет включать свет в коридоре при открытии дверей. Особенность микровыключателя заключается в низком уровне мощности, что понижает уровень эффективности устройства. Его стоимость на рынке продаж варьируется в сумме от 40 до 290 рублей.

Бесконтактный концевик востребован в промышленной сфере производства, ведь он оснащен дозаторами, которые контролируют уровень жидкости в емкости, что позволяет упростить многие процессы. Широкий ассортимент данного товара позволяет купить деталь разной стоимости (100 — 300 рублей), которая будет соответствовать желаемой конструкции.

Индуктивный тип разработан исключительно в блоковом формате с различными комбинациями, а также размерами.  Он пользуется спросом в сфере системы безопасности, потому что способен реагировать на вес и движение различных металлов. Для монтировки рекомендуется выбрать клей или гайки. Он может подойти для некоторых видов станков и заменить механическую модель. Приобрести индуктивный вариант можно за 2 000 рублей от импортного поставщика из Германии или за 700 рублей от отечественного производителя.

Принцип действия

Разновидностей концевых выключателей много. В этот перечень входят преимущественно механические и электромагнитные устройства.

Механические выключатели

Механические концевые выключатели распространены в быту и на производстве. Они бывают кнопочными, рычажными или с роликами.

Механические концевые выключатели: а – кнопочный; б – рычажный; в – роликовый

Внутри корпуса находятся электрические контакты, схема которых изображается на нем снаружи. Они могут быть размыкающими или замыкающими. Одинарный концевой выключатель встречается редко. Обычно используются не менее пары контактов – нормально открытый и закрытый. Подобное универсальное исполнение дает возможность выбирать необходимую схему переключения.

Одной из разновидностей концевиков являются микровыключатели. Принцип их работы тот же самый, но рабочий элемент имеет маленький ход. В связи с этим нужна тщательная настройка при установке. Рабочий ход микровыключателя можно увеличить за счет использования промежуточного звена, например, рычага с роликом.

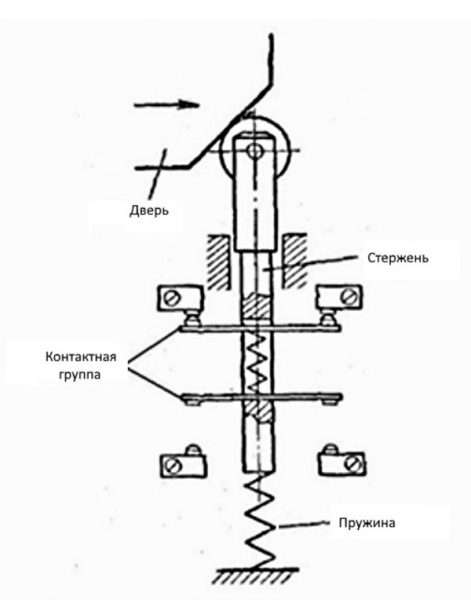

Концевой выключатель двери срабатывает при ее наезде на колесо и перемещении его вместе со стержнем вниз.

Схема, показывающая принцип работы концевого выключателя

Стержень размыкает верхние контакты и обесточивает подключенное устройство, или включает что-нибудь нижними контактами, например, освещение или систему сигнализации.

Устройство следует проверять, чтобы не было сбоев в настройке.

Магнитные устройства

Надежно срабатывает концевик – геркон, замыкающий или размыкающий контакты при поднесении к нему магнита (рис. а). Бесконтактный принцип действия повышает надежность устройства. Герконы применяются широко, благодаря небольшой стоимости и компактности (рис. б). Их часто используют вместо механических концевых выключателей.

Герконовый датчик: а – принцип действия; б – внешний вид

Геркон используют в паре с постоянным магнитом. Их помещают отдельно в пластиковые корпуса, закрепленные соответственно на неподвижной и подвижной частях. Затем геркон подключается к контролируемой цепи. При закрытой двери магнит находится в связи с герконом и замыкает его контакты. Как только дверь начинает открываться, их связь разрывается и контакты размыкаются. Прибор работает с небольшим током и подключается в разрыв электрической цепи.

В зависимости от назначения, выбирают герконы с нормально открытыми, закрытыми или переключающими контактами.

Индуктивные устройства

Выключатели применяются для лифтов, подъемников, металлических дверей и ворот.  При появлении объекта из металла рядом с датчиком индуктивное сопротивление дроссельной обмотки резко увеличивается, что приводит к уменьшению тока в обмотке реле К1 и его отключению. При этом размыкаются его контакты К1.1 в силовой цепи.

В отличие от герконов, устройства реагируют на металл, и магнит здесь не требуется. Их делают от больших размеров до микровыключателей. Крепление производится гайками, болтами, на клей и др. способами.

Индукционный конечный выключатель: а – принцип работы; б – внешний вид (тип ВБИ-М12); ФМ – объект, имеющий ферромагнитную массу; L1 – дроссель; К1 – электромагнитное реле

Чтобы через микровыключатели не проходил большой ток, нужно установить в схему промежуточное реле для подключения светильников.  Преимуществом от их применения является тонкая проводка к выключателям, поскольку через них протекают небольшие токи.

В качестве реле можно использовать модель МРП-1, устанавливаемую на DIN-рейку. Подойдет простое реле РП-21 или микрореле серии 55.

В качестве «микриков» можно использовать дешевые автомобильные концевики, для которых необходимо создать удобное крепление своими руками.

Интересным вариантом для включения света в шкафу является датчик движения, который срабатывает при открывании дверцы и подает напряжение на светильник.

Область использования

Концевики зарекомендовали себя как надежные устройства, что делает их востребованными во многих сферах. Они активно применяются в машиностроительной, строительной и металлургической промышленности. Основная их функция заключается в автоматизации различных процессов и выполнения контроля. На основании этого выделяется два типа устройств:

• Защитные. Защищающие механизмы и людей от допущения ошибок при использовании оборудования. Например, лифт не начинает подъем/опускание, пока не закроются двери.
• Функциональные. Предназначены для поддержания функционирования электроприбора. Например, при открытии дверцы холодильника автоматически включается свет.

Сфера использования определяет устройство механических концевиков. (бывают роликовыми, рычаговыми, кнопочными). Популярным типом механических концевиков считаются микровыключатели. Они задействуются для производства электроприборов и бытовой техники. Также их часто используются при обустройстве дома. Например, при открытии входной двери автоматически включается свет в помещении.

Как найти концевики быстро и без особых проблем

Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:

• найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
• посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
• поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
• поискать эти точки в салоне авто, используя вольтметр.

Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца

Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно

Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.

Выводы и полезное видео по теме

Популярно о концевом выключателе:

Установка КВ на самодельный станок с ЧПУ:

Назначение концевых выключателей может быть самым разным. Применяют их как и в сложных промышленных системах, так и в быту для повышения нашего комфорта. Главное, их подключение к электрической схеме нужно выполнять только после полного снятия напряжения.

Концевой выключатель или концевик — это электромеханическое устройство, которое подаёт управляющий сигнал при передвижении исполнительно механизма в крайнее или фиксированное положение. Также его ещё называют конечным выключателем. Например, для того чтобы ограничить подъём груза, свыше разрешаемой высоты на кранах или кран-балках устанавливаются концевые выключатели. Они подают отключающий сигнал в систему прекращая подачу напряжения на контактор включающий двигатель. В принципе по действиям которые он выполняет его работа схожа с обычным выключателем, только срабатывает он не от нажатия человека на клавишу. То есть используется, как ограничитель движения того или другого механизма.
