Плавное включение и выключение светодиодов
В данной статье будет рассмотрено несколько вариантов схем реализации идеи плавного включения и выключения светодиодов подсветки панели приборов, салонного света, а в некоторых случаях и более мощных потребителей – габаритов, ближнего света и им подобных. Если у вас панель приборов подсвечивается с помощью светодиодов, при включении габаритов подсветка приборов и кнопок на панели будет зажигаться плавно, что выглядит достаточно эффектно. То же можно сказать и про освещение салона, которое будет плавно загораться, и плавно же затухать после закрытия дверей автомобиля. В общем, неплохой такой вариант тюнинга подсветки:).
Схема управления плавным включением и выключением нагрузки, управляемая плюсом.
Данную схему можно использовать для плавного включения светодиодной подсветки приборной панели автомобиля.
Эту схему можно использовать и для плавного розжига стандартных ламп накаливания со спиралями небольшой мощности. При этом транзистор необходимо разместить на радиаторе с площадью рассеивания около 50 кв. см.
Схема работает следующим образом.Управляющий сигнал поступает через диоды 1N4148 при подаче напряжения на «плюс» при включении габаритных огней и зажигания.При включении любого из них подается ток через резистор 4,7 кОм на базу транзистора КТ503. При этом транзистор открывается, и через него и резистор 120 кОм начинает заряжаться конденсатор.Напряжение на конденсаторе плавно растет, и далее через резистор 10 кОм поступает на вход полевого транзистора IRF9540.Транзистор постепенно открывается, плавно увеличивая напряжение на выходе схемы.При снятии управляющего напряжения транзистор КТ503 закрывается.Конденсатор разряжается на вход полевого транзистора IRF9540 через резистор 51 кОм.После окончания процесса разряда конденсатора схема перестает потреблять ток и переходит в режим ожидания. Потребляемый ток в этом режиме незначителен. При необходимости, изменить время розжига и затухания управляемого элемента (светодиоды или лампы) можно подбором номиналов сопротивлений и емкости конденсатора 220 мкФ.
При правильной сборке и исправных деталях этой схеме не нужны дополнительные настройки.
Вот вариант печатной платы для размещения деталей данной схемы:
Схема плавного включения и выключения светодиодов.
Данная схема позволяет плавно включать – выключать светодиоды, а также уменьшать яркость подсветки при включении габаритов. Последняя функция может быть полезна в случае чрезмерно яркой подсветки, когда в темноте подсветка приборов начинает слепить и отвлекать водителя.
В схеме используется транзистор KT827. Переменное сопротивление R2 служит для установки яркости свечения подсветки в режиме включенных габаритов.Подбором емкости конденсатора можно регулировать время загорания и угасания светодиодов.
Для того что бы реализовать функцию притухания подсветки при включении габаритов, нужно установить сдвоенный выключатель габаритов или использовать реле, которое бы срабатывало при включении габаритов и замыкало контакты выключателя.
Плавное выключение светодиодов.
Простейшая схема для плавного затухания светодиода VD1. Хорошо подойдет для реализации функции плавного угасания салонного света после закрытия дверей.
Диод VD2 подойдет почти любой, ток через него невелик. Полярность диода определяется в соответствии с рисунком.
Конденсатор C1 электролитический, большой емкости, емкость подбираем индивидуально. Чем больше емкость, тем дольше горит светодиод после отключения питания, но не стоит устанавливать конденсатор слишком большой емкости, так как будут обгорать контакты концевиков из-за большой величины зарядного тока конденсатора. К тому же, чем больше емкость – тем массивнее сам конденсатор, могут возникнуть проблемы с его размещением. Рекомендуемая емкость 2200 мкФ. При такой емкости подсветка затухает в течение 3-6 секунд. Конденсатор должен быть рассчитан на напряжение не менее 25В
ВАЖНО! При установке конденсатора соблюдайте полярность! При неправильной полярности подключения электролитический конденсатор может взорваться!
В некоторых случаях требуется реализовать схему плавного включения или выключения светодиода (LED). Особенно востребовано данное решение в организации дизайнерских решениях. Для осуществления задуманного есть два пути решения. Первый – покупка готового блока розжига в магазине. Второй – изготовление блока своими руками. В рамках статьи выясним, почему стоит прибегнуть ко второму варианту, а также разберем самые популярные схемы.
Что нужно
Чтобы грамотно собрать модуль плавного розжига для светодиодов, потребуется набор следующих инструментов и материалов:
- Паяльная станция и комплект расходников (припой, флюс и проч.).
- Фрагмент текстолитового листа для создания платы.
- Корпус для размещения компонентов.
- Необходимые полупроводниковые элементы – транзисторы, резисторы, конденсаторы, диоды, лед-кристаллы.
Однако прежде чем приступить к самостоятельному изготовлению блока плавного пуска/затухания для светодиодов, необходимо ознакомиться с принципом его работы.
На изображении представлена схема простейшей модели устройства:
В ней три рабочих элемента:
- Резистор (R).
- Конденсаторный модуль (C).
- Светодиод (HL).
Резисторно-конденсаторная цепь, основанная на принципе RC-задержки, по сути и управляет параметрами розжига. Так, чем больше значение сопротивления и емкости, тем дольше период или более плавно происходит включение лед-элемента, и наоборот.
Подключение светодиода к сети 220в, схема
Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.
Схема драйвера для светодиодов бывает двух видов:
- простая на гасящем конденсаторе;
- полноценная с использованием микросхем стабилизатора;
Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.
Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была не с питанием.
Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную мощность.
Что нужно
Чтобы правильно собрать модуль мягкого зажигания для светодиодов, вам понадобится набор следующих инструментов и материалов:
- Паяльная станция и набор расходных материалов (припой, флюс и т.д.).
- Фрагмент текстолитового листа для изготовления платы.
- Кейс для компонентов корпуса.
- Необходимые полупроводниковые элементы — транзисторы, резисторы, конденсаторы, диоды, кристаллы льда.
Однако, прежде чем приступить к самостоятельному изготовлению устройства плавного пуска/диммирования светодиодов, необходимо ознакомиться с принципом его работы.
На изображении представлена схема простейшей модели агрегата:
Он состоит из трех рабочих элементов:
- Сопротивление (R).
- Конденсаторный модуль (С).
- Светодиод (HL).
Резистивно-емкостная схема, основанная на принципе RC-задержки, фактически управляет параметрами зажигания. Так чем больше значение сопротивления и емкости, тем дольше период или плавнее включается ледяной элемент, и наоборот.
Перспективы использования ламп
Традиционные лампочки, которые запрещены сегодня к использованию во многих странах, могут вернуться на рынок благодаря технологическому прорыву. Лампы накаливания, разработанные Томасом Эдисоном, дают освещение путем нагревания тонкой вольфрамовой нити до температуры 2700 градусов по Цельсию. Эта раскаленная проволока излучает энергию, известную как излучение черного тела, которая представляет очень широкий спектр света, обеспечивает не просто теплый свет, но и максимально точное воспроизведение всех известных цветов мироздания. Однако они всегда страдали от одной серьезной проблемы: более 95 % энергии, которая поступает в них, тратится впустую в виде тепловой энергии.
Теперь исследователи из Массачусетского технологического института и Университета Пердью, нашли способ вернуть их былую популярность и обещают создать новые лампы MIT с эффективностью светодиода. Она будет работать путем размещения нано-зеркал вокруг обычного элемента, которые будут возвращать потраченное впустую тепло обратно для получения света в диапазоне эффективности светодиодных и флуоресцентных светильников.
Элемент лампы окружен системой нано-фотонных зеркал с холодной стороны, которые пропускают видимый свет. Но отражают тепло от инфракрасного излучения. Это тепло затем поглощается ее элементом, заставляя излучать больше света. Этот оригинальный трюк очень простой и жизнеспособный. Вольфрамовый элемент тоже был изменен – MIT использует ленту вместо нити, что лучше для поглощения отраженного тепла. Эксперимент, который выполнили физики Огнин Илик, Марин Сольячич и Джон Джоаннопулос, уже сумел утроить ее эффективность до 6,6 %.
Ученые уверены, что могут достичь 40 % эффективности, которая находится на верхнем пределе возможности для любого источника света. Современные светодиоды пока достигают уровня 15 %.
И если ученые выполнят свои амбициозные обещания – традиционные лампы заслуженно воспрянут из забытья. Тогда плавное включение и выключение света будет обеспечено их конструкцией.
Управление по «минусу»

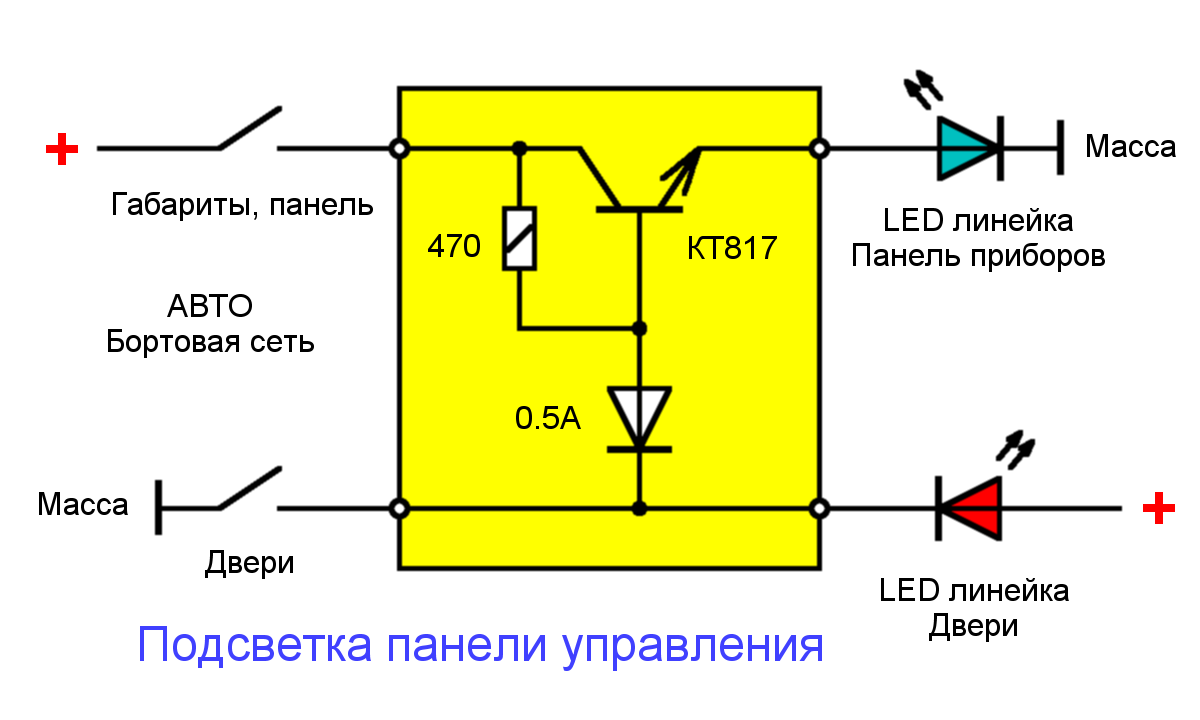

Выше переведенные схемы отлично подходят для применения в автомобиле. Однако сложность некоторых электрических схем состоит в том, что часть контактов замыкается по плюсу, а часть – по минусу (общему проводу или корпусу). Чтобы управлять приведенной схемой по минусу питания, её нужно немного доработать. Транзистор нужно заменить на p-канальный, например IRF9540N. Минусовой вывод конденсатора соединить с общей точкой трёх резисторов, а плюсовой вывод замкнуть на исток VT1. Доработанная схема будет иметь питание с обратной полярностью, а управляющий плюсовой контакт сменится на минусовой.
Читайте так же
Управление по «минусу»
Выше переведенные схемы отлично подходят для применения в автомобиле. Однако сложность некоторых электрических схем состоит в том, что часть контактов замыкается по плюсу, а часть – по минусу (общему проводу или корпусу). Чтобы управлять приведенной схемой по минусу питания, её нужно немного доработать. Транзистор нужно заменить на p-канальный, например IRF9540N. Минусовой вывод конденсатора соединить с общей точкой трёх резисторов, а плюсовой вывод замкнуть на исток VT1. Доработанная схема будет иметь питание с обратной полярностью, а управляющий плюсовой контакт сменится на минусовой.
Читайте так же
Недавно решил собрать схему, которая позволила бы мне любую светодиодную ленту (будь то в автомобиле или дома) плавно разжигать. Изобретать велосипед я не стал, и решил немного по Googleить. При поиске почти на каждом сайте находил схемы, где светодиодная нагрузка сильно ограничивается возможностями схемы.
Мне же хотелось, чтобы схема всего лишь плавно поднимала напряжение на выходе, чтобы диоды плавно разгорались и схема было обязательно пассивной (не требовала дополнительного питания и в режиме ожидания не потребляла бы ток) и обязательно была бы защищена стабилизатором напряжения для увеличения срока жизни моей подсветки.
А так как плат пока я травить не научился, то решил что сначала нужно освоить самые простые схемы и при монтаже использовать готовые монтажные платы, которые как и остальные компоненты схемы, можно приобрести в любом магазине радиодеталей.
Для того что собрать схему плавного розжига светодиодов со стабилизацией мне нужно было приобрести следующие компоненты:Вообще, готовая монтажная плат достаточно удобная альтернатива так называемому методу «ЛУТ» где с помощью программы Sprint-Layout, принтера и того же текстолита можно собрать почти любую схему. Так вот, новичкам следует всё таки сначала освоить более простой вариант, который значительно проще и что самое главное «прощает ошибки» и так же не требует наличия паяльной станции.
Немного упростив исходную схему решил её перерисовать:
R3 – 10К ОмR2 – 51К ОмR1 – от 50К до 100К Ом (сопротивлением этого резистора можно управлять скоростью розжига светодиодов).С1 – от 200 до 400мк Ф (можно и выбрать другие ёмкости, но превышать 1000мк Ф не стоит).На тот момент мне нужны были две платы плавного розжига:- для уже сделанной подсветки ног.- для плавного розжига приборной панели.
Так как о стабилизации светодиодов подсвечивающих мои ноги я уже давно позаботился, то в схеме розжига КРЕНка уже была не нужна.
Схема плавного розжига со стабилизатором напряжения.
Достоинствами данной схемы является то, что подключаемая нагрузка зависит только от возможностей блока питания (аккумулятора авто), и от полевого транзистора IRF9540N, который очень надежен (дает возможность подключить через себя 140Вт нагрузки при токе до 23А (информация из интернета). Схема сможет выдержит 10 метров светодиодной ленты, но тогда транзистор придется охлаждать, благо в таком исполнении можно закрепить на полевик радиатор (что конечно приведёт к увеличению площади схемы).
При первом тестировании схемы было снято коротенькое видео:
А так как схему розжига для подсветки ног необходимо было подключать в разрыв основной схемы питания, то не долго думая как же её заизолировать, просто запихнул её в кусок велосипедной камеры.
Как реализовать плавное выключение светодиодов
Для реализации нам с Вами понадобятся такие компоненты:
- Собственно светодиод.
- Конденсатор (электролитический, большой емкости).
- Диод.
- Резистор, если используют светодиоды на 3.5 В.
- Паяльник, олово, флюс.
Начнем с объекта. Куда можно поставить? Ну, тут все зависит от Вашей фантазии. Габаритные огни, салонный свет, подсветка приборов – и много других мест, куда можно вставить плавно выключающийся светодиод. Я в скором времени реализую плавное выключение салонного плафона, то есть, чтобы при закрытии дверей он горел еще некоторое время. Также, если Вы изготавливаете , в сочетании с ними получится не плохо.
Ну что же начнем. Назначение всех элементов, я думаю, понятно, но не лишним будет повториться. Светодиод нужен для того, чтобы излучались световые волны:). Конденсатор – этот элемент и сохраняет напряжение, которое расходуется при отключении питания. Диод – используется для того, чтобы ток не ушел на другие потребители, другими словами – исполняет роль своеобразного клапана (туда пускает, назад нет).
Изготовление плавно гаснущих светодиодов
Набросаю такую вот интуитивно понятную схемку:
На схеме мы видим, что ничего сложного нет. Так что беремся за паяльник и вперед. Оговорюсь, что нужно узнать, как точно подключать компоненты. Электролитические конденсаторы имеют свойства разлетаться с выстрелом! Так что внимательно смотрим на фото:
Диод тоже важно правильно подключить:
Ну, вроде разобрались. Что касается номиналов деталей, диод подойдет почти любой, так как ток небольшой. Конденсатор – емкость подбираем индивидуально, чем больше емкость, тем дольше горит светодиод после отключения питания. Напряжение на конденсаторе минимум 16В.
Наверное многим хотелось добавить в свое авто что-то новое, сегодня я расскажу как сделать это без особых затрат и технических изменений в конструкции автомобиля. Устройство которое я сегодня хочу вам представить это не большая схема регулировки запуска и выключения нагрузки, в нашем случае осветительных приборов, освещения салона, подсветки приборной панели и т.д. Наше устройство позволит плавно включать и выключать любую из перечисленных нагрузок. Согласитесь куда приятнее когда при включении зажигания мы видим не резкое включение подсветки приборной панели, а плавный розжиг. То же можно сказать и о освещении салона и осветительных приборах.От слов перейдем к делу и перед тем как начать сборку предлагаю ознакомиться со схемой:
Для начала расскажу о том как она подключается. К VCC+ нам необходимо подвести постоянные 12 В от аккумулятора которые и будут питать нашу нагрузку. К REM мы подключаем те 12 В которые появляются после включения зажигания, именно они и будут инициировать розжиг и по их исчезновению схема будет гасить освещение. Соответственно к контактам LED+ LED- мы подключаем нашу нагрузку (в моем случае светодиоды) В качестве транзистора Т1 я использовал BC817 (аналог КТ503В) в качестве Т2 я взял IRF9540S. Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3. Теперь можно переходить к сборке. Для уменьшения размеров устройства я использовал поверхностный монтаж. Вот весь набор элементов, которые мне понадобились:
Платы были изготовлены по «ЛУТ» технологии из одностороннего текстолита.
Вот такое компактное устройство способное добавить эстетичности нашему автомобилю мы получили в итоге.
Расходы:1. Резисторы 0,25 руб\шт. х4 = 1 Руб2. BC817 = 3 руб.3. IRF9540S = 35 руб4. Конденсатор 8 руб 5. Клеммы 21,5
Итог: Всего за 70 руб. мы получаем довольно интересное устройство. P. S. Видео с работой устройства:
Есть случаи, когда необходимо обеспечить плавное включение светодиодов, применяемых для освещения или подсветки, а в некоторых случаях и выключение.
Плавный розжиг может потребоваться по разным причинам.
Во-первых, при мгновенном включении свет сильно «бьет по глазам» и заставляет нас жмуриться и прищуриваться, выжидая, пока глаза привыкнут к новому уровню яркости. Этот эффект связан с инерционностью процесса аккомодации глаза и конечно имеет место не только при включении светодиодов, но и любых других источников света.
Просто в случае со светодиодами он усугубляется тем, что излучающая поверхность очень мала. Если говорить научным языком – источник света имеет очень большую габаритную яркость.
Во-вторых, могут преследоваться чисто эстетические цели: согласитесь плавно загорающийся или гаснущий свет – это красиво. Схема питания светодиодов должна быть усовершенствована должным образом. Рассмотрим два различных способа плавного включения и выключения светодиодов.
Что дает плавное включение светодиодных светильников
Понятно, что основным преимуществом будет решение проблемы с выбивающим автоматическим выключателем, не нужно будет ничего переделывать и пытаться заменить на модели с более высоким порогом срабатывания. Но есть еще два довольно весомых плюса от плавного включения светодиодных лампочек.
Увеличение ресурса источников света
Уже давно было замечено на практике, что плавное включение заметно повышает срок службы светодиодов. В многочисленных переделках обычных светодиодных ламп с заменой штатного конденсатора на 5-10 мкФ на элемент в 100 мкФ, помимо плавного розжига, увеличивается срок службы. Даже для китайских светодиодных ламп он увеличивается в 2-3 раза. И еще, благодаря большой емкости светодиодная лампочка после выключения светит в течение нескольких минут.
Понятно, что самоделку сравнивать с промышленным изделием не всегда корректно, но очевидно, что установка блока выгодна даже с экономической точки зрения, так как продлевает срок службы драйверов и светоизлучающих диодов.
Улучшение адаптации зрения
Обычно на то, чтобы привыкнуть к резкому увеличению освещенности внутри помещения, глазам вошедшего из затемненной комнаты человека нужно не менее 10 сек. И даже через несколько минут сохраняется чувство дискомфорта.
Плавный розжиг смягчает удар и предупреждает временное ослепление глаз и появление темных пятен в глазах. Меньше риск падения остроты зрения или появления заболеваний.
Особенности подключения светодиодов
В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.
Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.
Одним из вариантов некорректного подключения в сеть на 12 вольт является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.
Существует несколько способов, как подключить светодиоды на 12 вольт схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.
В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 вольтам последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.
Задержка RC-цепью
Первое что должно прийти в голову человеку, знакомому с электротехникой – введение задержки с помощью включения в схему питания светодиодов RC-цепочки: резистора и конденсатора. Схема приведена на рис.1. При подаче напряжения на вход – напряжение на конденсаторе, по мере его заряда, будет нарастать за время приблизительно равное 5τ, где τ=RC – постоянная времени. То есть, говоря простым языком, время включения света будет определяться произведением емкости конденсатора и сопротивления резистора. Соответственно, чем больше емкость и сопротивление, тем дольше будет происходить розжиг светодиодов. При отключении питания конденсатор будет разряжаться на светодиоды. Время, в течение которого будет происходить плавное затухание, также будет определяться τ, но в этом случае вместо R в произведение войдет динамическое сопротивление светодиодов. К примеру, конденсатор на 2200 мкФ и резистор на 1 кОм теоретически «растянут» время включения на 2,2 секунды. Естественно на практике это значение будет отличаться от расчетного как за счет разброса параметров (у электролитических конденсаторов допуски на номинал обычно очень большие) RC-цепи, так и за счет параметров самих светодиодов. Не нужно забывать, что p-n-переход начнет открываться и излучать свет при определенном пороговом значении. Представленная простейшая схема хорошо позволяет понять принцип действия этого метода, но для практической реализации она мало пригодна. Для получения рабочего решения усовершенствуем ее введением нескольких дополнительных элементов (рис.2).
Работает схема следующим образом: при включении питания конденсатор С1 заряжается через резистор R2, транзистор VT1, по мере изменения напряжения на затворе, уменьшает сопротивление своего канала, тем самым увеличивая ток через светодиод. Выключение питания приведет к разряду конденсатора через светодиоды и резистор R1.
Плавное включение светодиодных лент и светильников: почему я советую их ставить. Преимущества, о которых мало кто знает
Плавное включение света — зачем оно нужно? Я расскажу, почему советую своим клиентам ставить плавный пуск не только для ламп накаливания, но и для светодиодов, и какой блок для этого подходит. Читайте дальше!
Из чего складывается приятное и эффективное освещение
Свет в доме должен решать две задачи:
— обеспечивать достаточный уровень освещённости;
— иметь комфортный цвет и мягкий, приятный для глаз оттенок.
Совместить комфорт и нужную яркость можно двумя способами: либо применяя регулятор освещённости (диммер), либо с помощью плавного включения, которое избавит вас от неприятных ощущений при переходе от темноты к яркому свету.
С диммером могут быть трудности — светодиодные лампы и тем более подсветка на светодиодах требуют специальных, дорогих регуляторов. А плавное включение света обеспечивается просто и недорого, если знать, какой блок для этого применить.
Блок плавного включения ARV-SS Arlight — что он умеет и чем может вам помочь
Блок ARV-SS устанавливается между блоком питания светодиодной ленты (12, 24 или 48 Вольт) и самой лентой. Что он даёт? Вот главные преимущества:
- Плавное включение яркого света
Человеческое зрение достаточно инерционно — реакция зрачка на изменение внешней освещенности из темноты в яркий свет занимает от 1 до 3 секунд. В отличии от галогенных ламп, КЛЛ, и ламп накаливания, где от включения до выхода на рабочую яркость проходит от 0,5 до 3 секунд, светодиоды выходят на свою рабочую яркость практически мгновенно. Поэтому на протяжении 1-2 секунд, наши глаза испытывают некоторый дискомфорт.
При использовании устройств, контроллеров для плавного включения светодиодного освещения вас не ослепит резкий переход от темноты к освещённости.
2. Продление срока службы ленты и блока питания
Резкое включение подвергает элементы схемы блока питания и светодиоды в ленте сильной перегрузке, а блок ARV-SS их от этого защитит.
Устройство поднимет уровень вашей светодиодной подсветки на новый уровень, и всё это за весьма скромные деньги. Я считаю, оно того стоит, и рассмотреть этот блок нужно в любом случае.
Спасибо, что дочитали до конца! Применяйте современные устройства для комфортного освещения, и в доме всегда будет уютно и светло. Ставьте лайк, если статья вам пригодилась, и делитесь ею с друзьями!
Вывод
Рассмотренные решения являются самыми популярными и востребованными. В сети интернет, на формуах ведутся большие дискуссии по поводу простоты и малой функциональности данных схем, однако практика показала, что в быту их функционала хватает сполна. Большой плюс рассмотренных решений включения и выключения светодиодов – это простота изготовления и низкая себестоимость. Для разработки готового решения уйдет не более 3-7 часов.
Наверное многим хотелось добавить в свое авто что-то новое, сегодня я расскажу как сделать это без особых затрат и технических изменений в конструкции автомобиля. Устройство которое я сегодня хочу вам представить это не большая схема регулировки запуска и выключения нагрузки, в нашем случае осветительных приборов, освещения салона, подсветки приборной панели и т.д. Наше устройство позволит плавно включать и выключать любую из перечисленных нагрузок. Согласитесь куда приятнее когда при включении зажигания мы видим не резкое включение подсветки приборной панели, а плавный розжиг. То же можно сказать и о освещении салона и осветительных приборах.От слов перейдем к делу и перед тем как начать сборку предлагаю ознакомиться со схемой:
Для начала расскажу о том как она подключается. К VCC+ нам необходимо подвести постоянные 12 В от аккумулятора которые и будут питать нашу нагрузку. К REM мы подключаем те 12 В которые появляются после включения зажигания, именно они и будут инициировать розжиг и по их исчезновению схема будет гасить освещение. Соответственно к контактам LED+ LED- мы подключаем нашу нагрузку (в моем случае светодиоды) В качестве транзистора Т1 я использовал BC817 (аналог КТ503В) в качестве Т2 я взял IRF9540S. Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3. Теперь можно переходить к сборке. Для уменьшения размеров устройства я использовал поверхностный монтаж. Вот весь набор элементов, которые мне понадобились:
Платы были изготовлены по «ЛУТ» технологии из одностороннего текстолита.
Вот такое компактное устройство способное добавить эстетичности нашему автомобилю мы получили в итоге.
Расходы:1. Резисторы 0,25 руб\шт. х4 = 1 Руб2. BC817 = 3 руб.3. IRF9540S = 35 руб4. Конденсатор 8 руб 5. Клеммы 21,5
Итог: Всего за 70 руб. мы получаем довольно интересное устройство. P. S. Видео с работой устройства:
Помимо чисто декоративной функции, например, подсветки автосалона, применение плавного включения, или розжига, имеет основательное практическое значение для светодиодов – существенное продление срока службы. Поэтому рассмотрим, как сделать своими руками устройство для решения такой задачи, стоит ли вообще самостоятельно его мастерить или лучше купить готовое, что для этого потребуется, а также какие варианты схем при этом доступны для любительского изготовления.
Первейший вопрос, возникающий при необходимости включения в схему модуля плавного розжига светодиодов, это сделать ли его самостоятельно или купить. Естественно, легче приобрести готовый блок с заданными параметрами. Однако у такого способа решения задачи есть один серьезный минус – цена. При изготовлении своими руками себестоимость такого приспособления снизится в несколько раз. Кроме того, процесс сборки не займет много времени. К тому же, существуют проверенные варианты устройства – остается лишь обзавестись нужными компонентами и оборудованием и правильно, в соответствии с инструкцией их соединить.
Вывод
Рассмотренные решения являются самыми популярными и востребованными. В сети интернет, на формуах ведутся большие дискуссии по поводу простоты и малой функциональности данных схем, однако практика показала, что в быту их функционала хватает сполна. Большой плюс рассмотренных решений включения и выключения светодиодов – это простота изготовления и низкая себестоимость. Для разработки готового решения уйдет не более 3-7 часов.
Приветствую всех начинающих электронщиков и любителей радиотехники и тех, что любит что-то поделать своими руками. В данной статье я постараюсь убить сразу двух зайцев: постараюсь вам рассказать о том, как самому сделать печатную плату отличного качества, которая ничем не будет отличаться от заводского аналога, тем самым мы с вами будем делать
. Данное устройство можно будет использовать в автомобиле для подключения светодиодов. Например, как в
.
Для работы нам понадобятся:
- Транзисторы – IRF9540N и КТ503;
- Конденсатор на 25 V 100 пФ;
- Диод выпрямительный 1N4148;
- Резисторы:
- R1 – 4.7 кОм 0,25 Вт;
- R2 – 68 кОм 0,25 Вт;
- R3 – 51 кОм 0,25 Вт;
- R4 – 10 кОм 0,25 Вт.
- Клеммники винтовые, 2-х и 3-х контактные, 5 мм
- Текстолит односторонний и FeCl3 – хлорное железо
Ход Работы.
Первым делом нам необходимо подготовить плату. Для этого отмечаем на текстолите условные границы платы. Края платы делаем чуть больше чем рисунок дорожки. После того как отметили края границ можно начать вырезать. Вырезать можно ножницами по металлу, а если их под рукой нет, то можно попробовать вырезать с помощью канцелярского ножа.
После того как вырезали плату, ее нужно отшлифовать. Для этого наждачкой с зернистостью Р800-1000 прошкуриваем под водой плату. Далее сушим и обезжириваем поверхность 646-м растворителем. После чего прикасаться к плате не рекомендуется.
Далее скачиваем программу, что находится в конце статьи, SprintLayout и с помощью ее открываем схему платы и распечатываем ее на лазерном принтере на глянцевой бумаге
Важно, чтобы при печати в настройках принтера была выставлена высокая четкость и высокое качество изображения
Затем необходимо будет утюгом подогреть подготовленную плату и приложить на нее нашу распечатку и утюгом хорошенько проутюжить плату в течение нескольких минут.
Далее дадим плате немного остыть, после чего опустим ее на несколько минут в чашку с холодной водой. Вода позволит легко отодрать глянцевую бумагу от платы. Если глянец целиком не отодрался, то можно просто скатывать потихоньку пальцами остатки бумаги.
Затем необходимо будет проверить качество дорожек, если имеются незначительные повреждения, то можно подкрасить плохие места простым маркером.
Итак, подготовительный этап завершен. Осталось .
Для этого насаживаем нашу плату на двухсторонний скотч и приклеиваем ее на небольшой кусок пенопласта и опускаем ее в раствор хлорного железа. Чтобы ускорить процесс травления можно покачивать чашку с раствором.
После того как лишняя медь стравится необходимо будет отмыть плату в воде и с помощью растворителя очистить тонер с дорожек.
Осталось просверлить дырочки. Для нашего устройства были использованы сверла диаметром в 0.6 и 0.8 мм.
Важно не перегревать дорожки иначе можно их повредить. Осталось собрать наше устройство
Предварительно схему с обозначениями рекомендуется распечатать на обычной бумаге и, ориентируясь по нему расположить все элементы на плате
Осталось собрать наше устройство. Предварительно схему с обозначениями рекомендуется распечатать на обычной бумаге и, ориентируясь по нему расположить все элементы на плате.
После того как все припаяно, надо полностью очистить плату от флюса. Для этого тщательно протрите плату тем 646 растворителем и хорошенько промойте щеткой и с мылом и высушите.
После просушки подключаем и проверяем с помощью работоспособность сборки. Для этого подключаем «постоянный плюс » и «минус» к питанию а вместо светодиодов подключаем мультиметр и проверяем нет ли напряжения. Если есть напряжение, то значит что флюс смут не полностью.
Как видите процесс изготовления платы не очень и сложный процесс. Данный способ изготовления платы называется ЛУТом (лазерно-утюжная технология)
. Как было сказано выше, данная сборка может быть использована для
(
,
, ,
), или же в любых других местах, где используются светодиода и питание в 12 вольт –
Всем спасибо за внимание! С удовольствием отвечу на все Ваши вопросы!
Удачи на дорогах!!!
ОБЯЗАТЕЛЬНО!!!
