Разновидности и принцип работы бесконтактных выключателей света

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

• Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
• Выключение. Происходит по нажатию клавиши.
• Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
• Бистабильность. Для включения/выключения света используется последовательное нажатие.
• Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
2. Убирается старый выключательный механизм.
3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
4. Фаза подкидывается на контакт L без пропускания провода через устройства.
5. На контакт N при помощи провода из распределительного щитка подводится ноль.
6. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
7. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
8. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
9. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

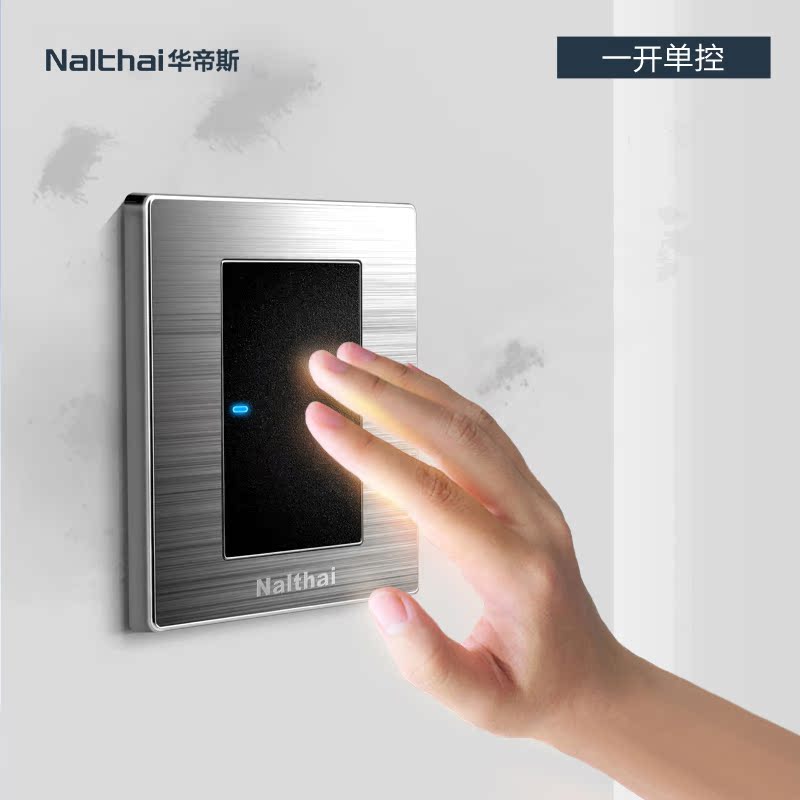

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
3. Подключить плату с сенсорными контактами.
4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

1. Отключение подачи электроэнергии.
2. Демонтаж предыдущего выключателя.
3. Снятие верхней панели с устанавливаемого изделия.
4. Соединение проводов по клеммам.
5. Помещение конструкции в коробку и закрепление.
6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

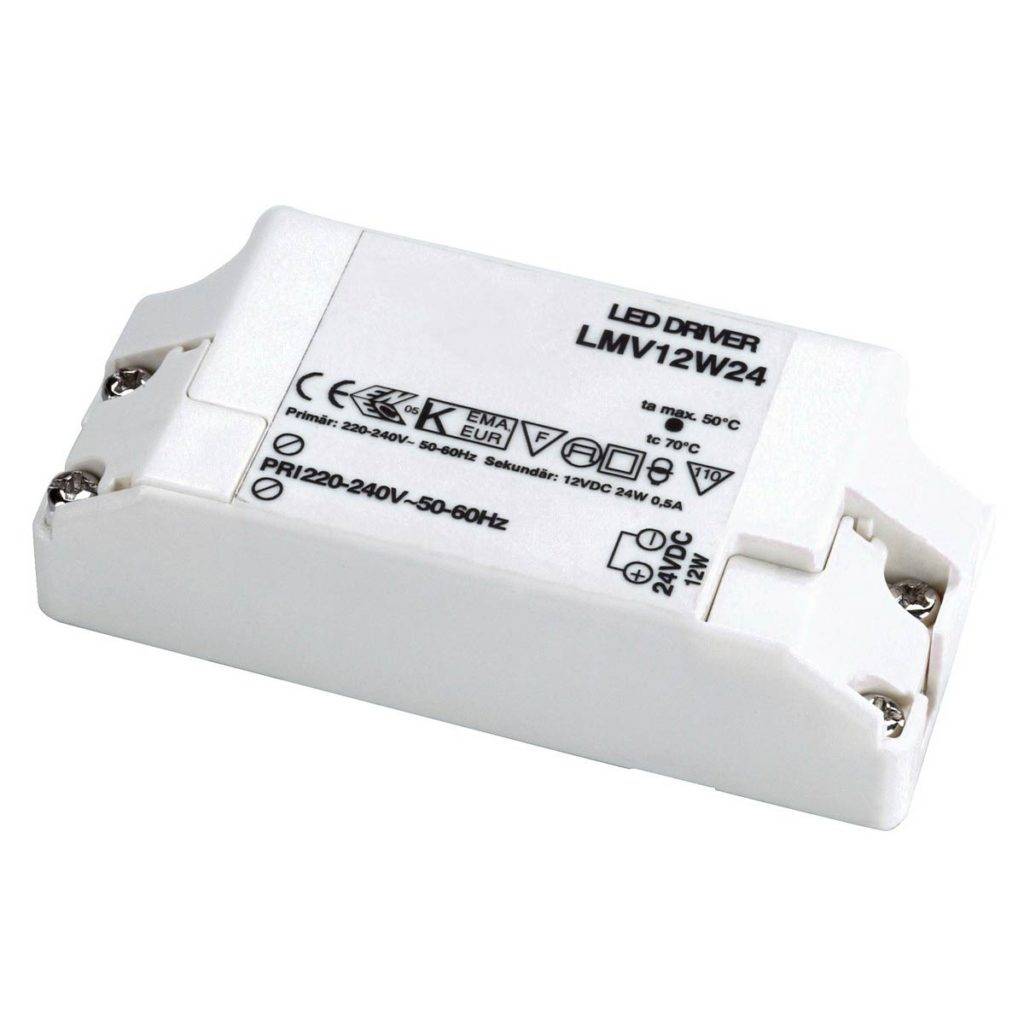

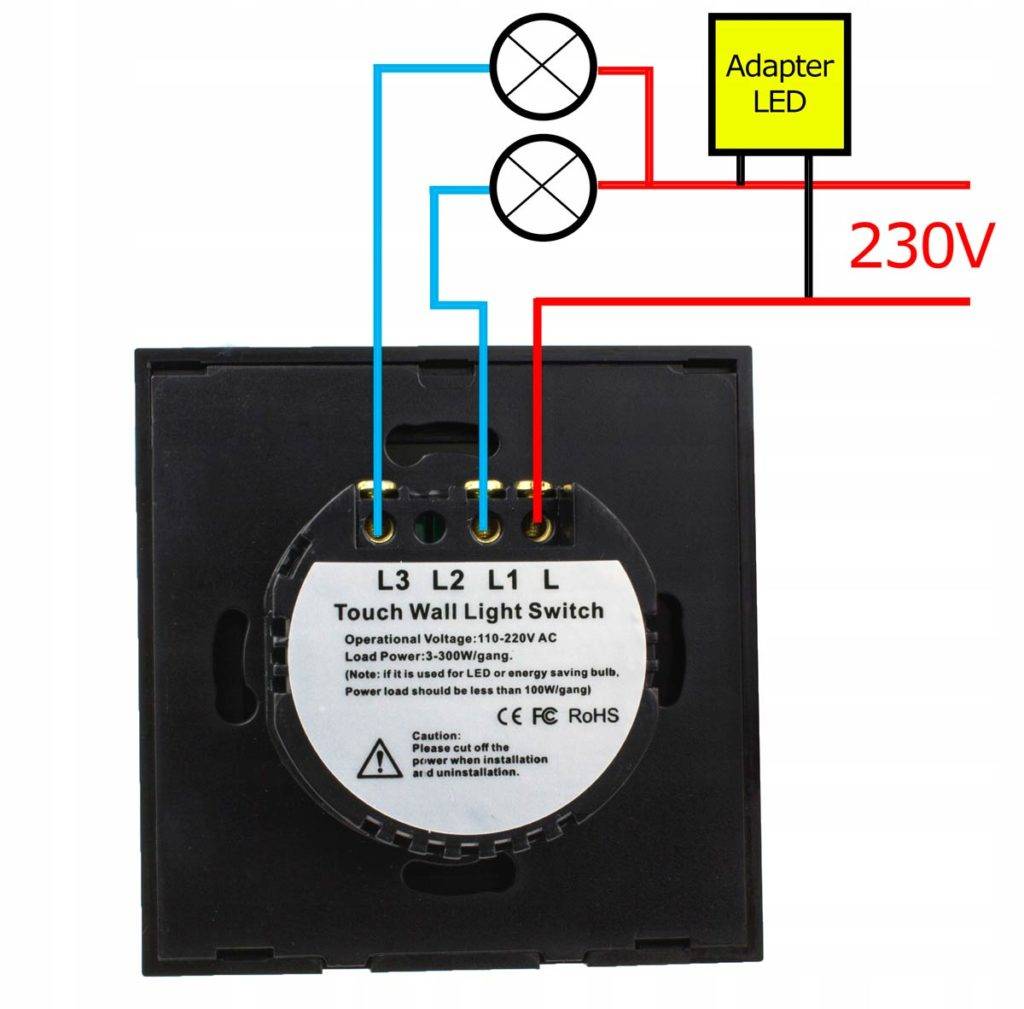

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Концевые выключатели

Концевые выключатели являются одной из разновидностей бесконтактных выключателей света. Они представляют собой датчики, которые включают или выключают свет при приближении или удалении объекта или человека.

Разновидности концевых выключателей

Существует несколько разновидностей концевых выключателей:

• Оптические выключатели: работают на основе принципа отражения светового сигнала от объекта. Когда объект попадает в зону действия датчика, световой сигнал отражается и выключатель включается или выключается.
• Емкостные выключатели: работают на основе изменения емкости между электродами. Когда объект приближается к датчику, изменяется емкость и выключатель включается или выключается.
• Индуктивные выключатели: работают на основе изменения индуктивности катушки. Когда объект приближается к датчику, изменяется индуктивность и выключатель включается или выключается.
• Ультразвуковые выключатели: работают на основе измерения времени прохождения ультразвукового сигнала от датчика до объекта и обратно. Когда объект попадает в зону действия датчика, время прохождения сигнала меняется и выключатель включается или выключается.

Преимущества концевых выключателей

Концевые выключатели имеют ряд преимуществ перед другими типами выключателей:

• Работают без контакта с объектом, что увеличивает их надежность и срок службы.
• Могут быть установлены на различных поверхностях и в разных условиях эксплуатации.
• Не требуют постоянного обслуживания и настройки.
• Могут использоваться для автоматического управления освещением, безопасности и автоматизации процессов.

Принцип работы концевых выключателей

Принцип работы концевых выключателей заключается в том, что они реагируют на изменение определенного параметра (светового сигнала, емкости, индуктивности, времени прохождения ультразвукового сигнала) при приближении или удалении объекта.

Когда объект попадает в зону действия датчика, происходит изменение параметра, который регистрируется выключателем. В зависимости от типа выключателя и его настроек, он может включаться или выключаться при приближении объекта.

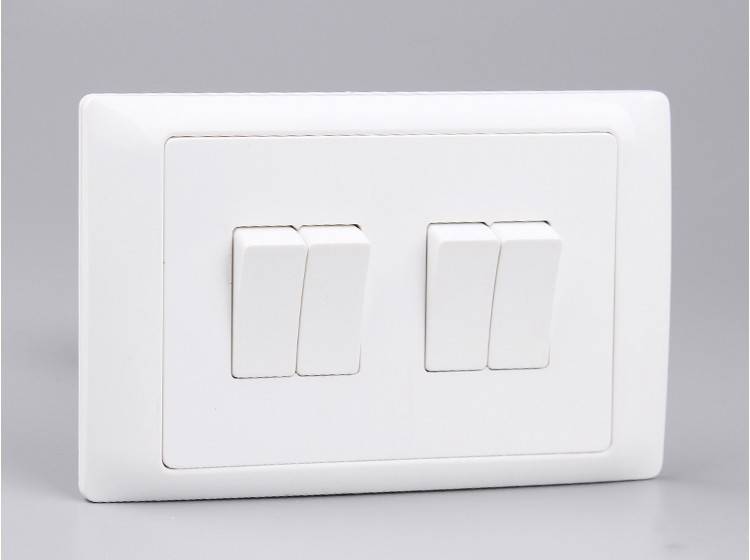

Устройство и принцип действия

Конструктивно одноклавишный выключатель состоит из четырех основных частей:

• основания (металлического, реже пластикового);
• рабочего механизма, состоящего из контактной группы, зажимов (для присоединения электрических проводов) и элементов крепления;
• клавиши;
• защитного декоративного элемента (рамки или корпуса).

Принцип действия любого одноклавишного выключателя предельно прост:

• В положении «включено» элементы контактной группы замыкаются и напряжение поступает на осветительный прибор. Он начинает функционировать.
• И наоборот, в положении «выключено» контакты разъединяются, в цепи «фазы» происходит «разрыв», и лампа гаснет.

Инновационные решения для комфорта

Содержимое

Сенсорные выключатели и сенсоры освещения — это инновационные решения, которые позволяют управлять светом без контакта с выключателем. Бесконтактные сенсоры реагируют на движение человека или изменение освещенности, включая и выключая свет автоматически.

Такие решения не только обеспечивают удобство, но и энергосберегающие. Они могут автоматически выключать свет, когда помещение не используется, что позволяет снизить энергозатраты и сохранить экологическую чистоту.

Сенсорные выключатели света становятся все более популярными, потому что они позволяют с легкостью управлять освещением в любом помещении. Они оснащены различными настройками, среди которых регулировка яркости, таймеры и датчики движения.

Инновационные решения для комфорта, такие как использование сенсорных выключателей света, помогают создать современное и эффективное освещение в любом помещении, повышая уровень комфорта и безопасности.

Емкостные датчики

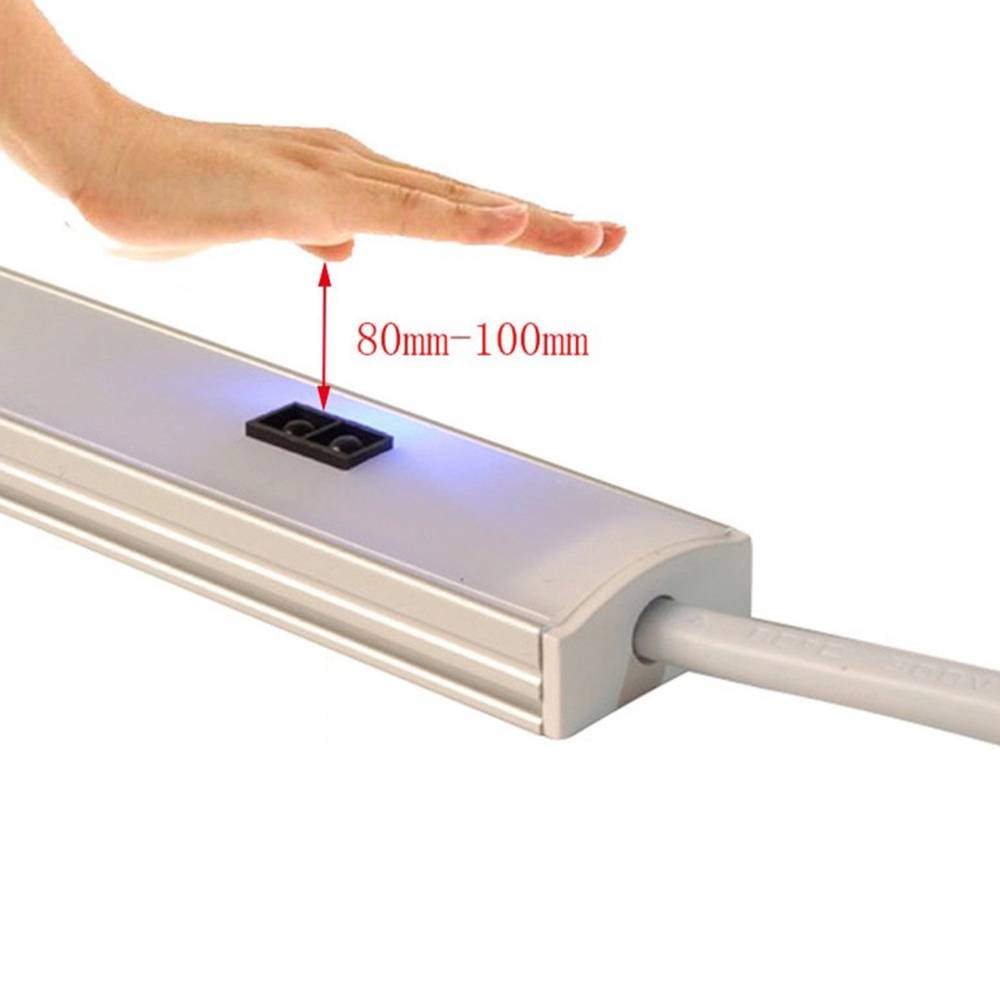

Емкостные датчики являются одним из типов бесконтактных датчиков, которые используются для управления светом. Эти датчики работают на принципе измерения изменения емкости при приближении объекта.

Как работает емкостный датчик?

Емкостные датчики обнаруживают объекты, основываясь на изменении емкости между двумя электродами. Когда объект приближается к датчику, его присутствие изменяет емкость между электродами, что приводит к изменению сигнала датчика. Это изменение сигнала позволяет датчику определить наличие объекта и включить свет.

Преимущества емкостных датчиков

• Высокая надежность – емкостные датчики обладают высокой степенью надежности и долговечности.
• Бесконтактное включение – датчик может включать свет без необходимости физического контакта с объектом.
• Работа в широком диапазоне – емкостные датчики могут работать с различными типами материалов, включая металлы, пластик и дерево.
• Быстрая реакция – датчики реагируют на приближение объекта практически мгновенно, что позволяет быстро включать свет.

Разновидности емкостных датчиков

Существует несколько разновидностей емкостных датчиков:

1. Емкостные датчики с прямым прикосновением – эти датчики требуют физического контакта с объектом для определения его присутствия.
2. Емкостные датчики с ближним полем – эти датчики могут обнаруживать объекты без необходимости прямого контакта с ними.
3. Емкостные датчики с дистанцией – эти датчики могут обнаруживать объекты на большом расстоянии.

Заключение

Емкостные датчики – это одна из разновидностей бесконтактных датчиков, которые используются для управления светом. Они работают на принципе измерения изменения емкости при приближении объекта. Преимущества использования емкостных датчиков включают высокую надежность, бесконтактное включение, работу в широком диапазоне и быструю реакцию. Разновидности емкостных датчиков включают датчики с прямым прикосновением, с ближним полем и с дистанцией.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

Схема подключения

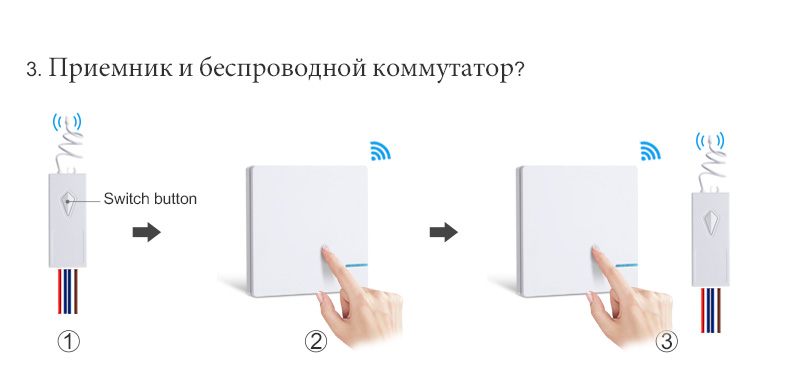

Схема подключения беспроводного выключателя довольно проста и не требует специфических знаний. Его легко провести самостоятельно за несколько минут. Установить потребуется приемник сигнала и выключатель.

Монтаж приемника происходит в несколько шагов:

1. Обесточить помещение и проверить отсутствие напряжения;
2. Из приемника выходит 2-4 провода — один из них входной, остальные выходные. Определить входной нужно по инструкции, остальные будут только выходными;
3. Монтаж однокнопочного прибора несложен: фаза размыкается, к ней подключается устройство;
4. Если кнопок больше, алгоритм будет сложнее: нулевые провода подаются на освещение, фаза разветвляется на вай фай и на каждую группу светильников. Подключение такого устройства лучше поручить профессионалу, чтобы не перепутать провода.

Важно! Если монтаж выключателя производится «поверх» проводного, последний можно оставить в качестве дополнительного. Выключатель можно повесить на двусторонний скотч, саморезы или дюбеля в выбранном месте. Выключатель можно повесить на двусторонний скотч, саморезы или дюбеля в выбранном месте

Выключатель можно повесить на двусторонний скотч, саморезы или дюбеля в выбранном месте.

Наличие в квартире или доме wi fi выключателя света с управлением через смартфон может сильно облегчить жизнь. Небольшие приборы позволяют выключать и включать свет на расстоянии до нескольких сотен метров, а также контролировать и регулировать его интенсивность и яркость. Кроме того, при установке устройства ему не требуется отдельный кабель, что позволяет упростить монтаж.

Виды беспроводных выключателей

Сенсорный беспроводной выключатель

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

• с контролем системы освещения механическими кнопками;
• с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
• с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
• с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

• По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
• По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Обзор дистанционных включателей

Дистанционное управление яркостью света

Среди наиболее известных на рынке моделей особо выделим выпускаемый в Белоруссии ИК дистанционный переключатель света типа «Сапфир-2503», а также систему с радиоуправляемым каналом марки «Ноотехника Ноолайт». С изделием первой их этих фирм можно ознакомиться на приведённом ниже фото.

ДУ типа «Сапфир-2503»

Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным . К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.

Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат). Наличие в комплекте этих приборов специальных диммеров существенно расширяет возможности системы и позволяет осуществлять регулировку освещённости внутренних пространств.

Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:

• Включать освещение по заданному адресу или сразу во всём доме;
• Регулировать уровень яркости свечения ламп;
• В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.

Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.

Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:

• Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
• После этого вводным автоматом снимается напряжение с дома или квартиры;
• На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.

Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.

О чем скажет маркировка?

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

• включение (NO) – A;
• отключение (NF) – B;
• переключение – C;
• программируемый вариант – P;
• другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

• U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
• 3 – способ установки другой;
• A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
• A – функция коммутации элемента, что означает включение (NO);
• D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
• 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

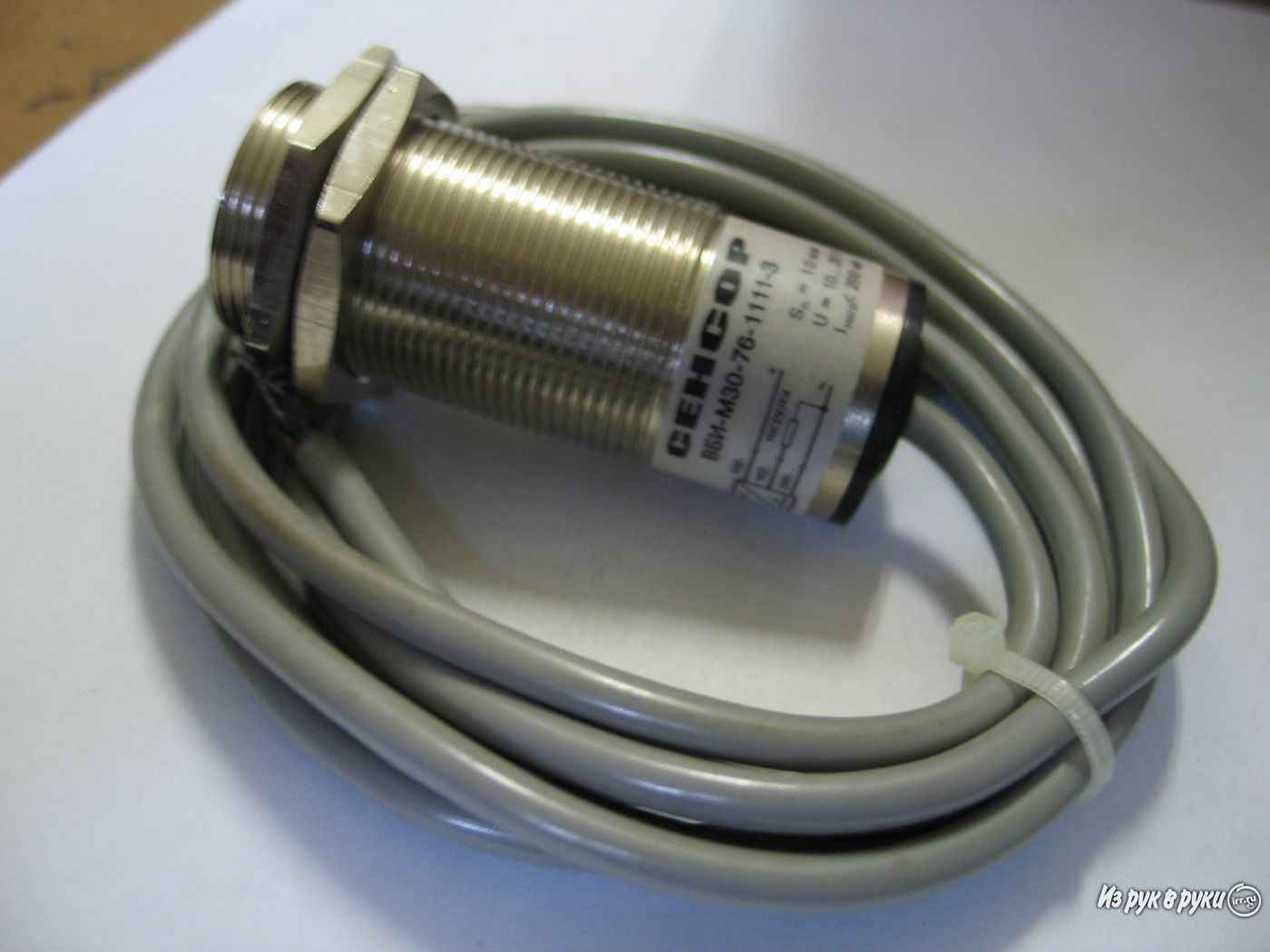

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали различные типы выключателей света. Подробнее – читайте далее.

Рейтинг беспроводных выключателей

Принцип работы основан на приёмопередатчике, который находится внутри блоков. Он отправляет «по воздуху» сигнал, позволяя дистанционно управлять светильником. Используя такое устройство, не нужно штробить стены, прокладывать проводку.

Составленный нами рейтинг поможет ознакомиться с новинкой электротоваров. Перед отбором номинантов мы тщательно изучили отзывы покупателей, рекомендации экспертов. Детальные обзоры помогли определить основные параметры, влияющие на качество, надежность прибора:

• Оптимальная мощность;
• Радиус действия;
• Тип питания;
• Удобство управления;
• Рабочий температурный диапазон;
• Наличие дополнительных возможностей.

Данные критерии позволили выделить 8 лучших дистанционных выключателей света. Из отзывов владельцев, мнений электромонтажников мы узнали, насколько выбранная модель соответствует заявленным характеристикам.

Правила эксплуатации

Сенсорные светильники имеют высокую частоту. Они способны отслеживать ситуацию и реагировать на движение в радиусе до восьми метров. Вы можете самостоятельно изменять зону захвата в настройках в зависимости от ваших потребностей. Также дополнительно можно задавать необходимое время включения осветительного прибора. При настройке величины яркости происходит автоматическое включение осветительного прибора при наступлении сумерек.

Сенсорные светодиодные светильники бывают двух видов:

• потолочные;
• настенные.

После того, как осветительный прибор будет прикреплен к стене или потолку, к нему необходимо подключить два провода:

• нулевой;
• фазовый.

После такого монтажа вам больше не нужно беспокоиться о включении или выключении света, теперь это забота сенсорной техники. Если вы хотите подключить к системе еще какие-либо приборы, тогда необходимо подсоединить их к дополнительной клемме.

Миниатюрный датчик движения

Существуют
подобного рода и датчики движения. То есть, не те здоровые коробки, которые
вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели,
собранные на узкой плате.

Их также
встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус
действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3
метра.

Такие датчики
можно подключать для организации подсветки на потолке или на полу в коридоре.
Очень удобно их вставлять в плинтуса.

При наличии
такого датчика движения, достаточно войти в помещение и свет загорится
автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата
девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

Реагирующий
на движение элемент, также необходимо выводить из корпуса. Просверливаете в
профиле или в светильнике отверстие нужного диаметра и выставляете колпачок
наружу.

Все
остальное вместе с проводами остается спрятанным внутри.

Как выбрать беспроводной выключатель

Как видим, представленные на рынке электроаксессуары имеют разную модификацию, оснащены различными функциями, которые легко могут запутать

Команда VyborExperta.ru, основываясь на рекомендации специалистов, подготовила список, на что обращать внимание при покупке

Тип устройства

Выбор зависит от особенностей монтажа, личных «вкусовых» предпочтений. Сенсорные панели – более современные, однако обычно устанавливаются в коробку, что требует дополнительных манипуляций. Пластиковые кнопки напоминают классические выключатели. Крепятся быстро, легко. Бывают одноклавишные, двухклавишные, с подсветкой и без.

Беспроводной проходной выключатель подойдет тем, кто планирует проводить дополнительное освещение длинных коридоров, лестничных маршей, подъездов, офисных зданий.

Мощность нагрузки

Производители выпускают бесконтактные выключатели с абсолютно разной подключаемой мощностью 200/300/1000/3000Вт, допуская возможность управлять сразу несколькими бытовыми приборами. Особенно грешат этим дешевые китайские модели. Лучше рассчитать суммарную мощность нагрузки заранее, то есть, что вы планируете подключать: количество люстр, ламп, вентилятор и т.д. Исходя из полученного результата, выбирать силовой блок с «запасом» мощности – примерно на 20% выше.

Дальность действия, частота

Существуют два параметра работы – дома, на улице. Причем для последнего случая дальность гораздо выше. Связано с отсутствием большого количества препятствий, шумов, снижающих радиус действия. Бюджетные комплекты с частотой 433 Мгц и дальностью 30 метров подходят для управления одним электроприбором в пределах комнаты.

Преодолеть кирпичную перегородку вряд ли по силам. Модели с частотой 868 МГц способны «пробить» 2-3 стены, на открытой местности сработать на расстоянии 200 метров. Продвинутые устройства управляют светом от 250 метров. Актуальны для загородных участков.

Модели с высокой частотой энергоэффективнее. Они сажают батарейку в несколько раз медленнее, чем приборы с более низкой частотой.

Управление

Бывает сенсорное, клавишное, дистанционное. Первый тип предполагает включение/отключение света одним касанием пальца. Есть модели с указанием значков управления, что может испортить общий вид, есть – срабатывающие в любом месте панели.

Клавишный тип – традиционный, привычный. Может быть одна, две, три клавиши. Большое количество предполагает установку различных сценариев, дает возможность управлять сразу несколькими осветительными приборами, расположенными где угодно.

Дистанционный тип – вместо выключателя пульт или брелок. Не требует никакого монтажа.

Функционал

Чем проще изделие, тем меньше стоимость. За развернутый функционал в виде встроенного модуля Wi-Fi, таймера, режимов одновременного управления приборами, например, закрыть умные шторы/включить свет – придется доплатить. Наличие опции диммера позволит регулировать яркость свечения, экономить электроэнергию

Обратите внимание на рабочий ресурс. Обычно указан количеством нажатий

Показатель 200000 – оптимальный.

Как устроены выключатели, реагирующие на взмах руки

Любой инфракрасный выключатель состоит из двух основных компонентов: передающего и принимающего. Выключатель, реагирующий на взмах руки, срабатывает при регистрации теплового излучения от человека. Подобные устройства удобно использовать на кухне, при подсветке зеркала в ванной комнате, в темных помещениях. В роли сенсора выступает пироэлектрический датчик, который фиксирует инфракрасное излучение объекта.

Устройство

Выключатель состоит из реле и контроллера в корпусе и инфракрасного датчика, который подключен к нему на проводе. Корпус оснащен «язычком» для крепления на стене. Корпус ставится в максимальной близости к осветительному прибору. Также его можно вмонтировать в распределительную коробку.

Реле должно быть установлено в зоне видимости передатчика.

Принцип работы

Прибор работает по следующему принципу. Он реагирует на взмах руки в близости от сенсора, свет в помещении загорается. Если повторно взмахнуть рукой, свет погаснет. Радиус срабатывания равен 1-6 см.

Установленный датчик фиксирует движение человека. В схеме происходит следующее – происходит замыкание цепи, в результате чего загорается лампочка. Когда движение прекращается и проходит заранее выставленный промежуток времени, цепь размыкается и лампа погасает.

Конструкция и принцип действия

Выключатель бесконтактного типа оснащается двумя рабочими узлами – передатчиком и приемником.

Особенности приемника

Приемником является реле с радиоуправлением, улавливающее сигнал и замыкающее гальваническую цепь. Установка механизма производится рядом с осветительным прибором или в зоне охвата передатчика. Для управления используется пульт ДУ, радиоволны, приложение смартфона или планшета, работающее при наличии Wi-Fi.

Приемник можно вмонтировать в подвесной потолок, люстру, торшер, бра, распредкороб.

Специфика работы передатчика

Прибор функционирует без включения в электросеть, совместим со светодиодами и лампами накаливания. В бюджетных моделях используется батарейка, в «продвинутых» – генератор, вырабатывающий ток при нажатии на кнопку. Образовавшийся энергетический импульс трансформируется в радиосигнал. Его улавливает приемник. Модели на батарейках требуется заряжать по мере разрядки.

Команды на модуль поступают с пульта управления, от телефона через Wi-Fi или Bluetooth. Зона охвата сигнала варьируется от 20 до 350 метров. При наличии диммера пользователь регулирует уровень освещенности, яркости. Достаточно нажать и удерживать рабочую клавишу.
