Тестируем уличный светодиодный прожектор на 40w

Преимущества и недостатки

Эти модификации LED-прожекторов в настоящее время относятся к лучшим представителям энергосберегающих устройств на рынке осветительной техники, поскольку практически по всем характеристикам, кроме ценовой, превышают аналогичные ламповые светильники.

Преимущества ландшафтных LED-прожекторов:

• высочайший уровень цветопередачи;
• равномерный яркий световой поток;
• самый высокий уровень безопасности и надежности;
• высокий К.П.Д. от 90 %;
• продолжительный период службы от 10 лет;
• устойчивость к перепадам температур и к вибрациям;
• небольшие внешние размеры и вес;
• практически моментальный запуск светодиода в работу;
• отсутствуют скачки энергопотребления при пуске в работу;
• низкое энергопотребление, в 3 раза ниже чем у галогенных прожекторов;
• высочайшая энергоэффективность от 120 до 150 Лм/Вт;
• способность подбора цветовой Т от 2600 до 7000К;
• низкая Т нагрева, в сравнении с лампочками накаливания;
• экологическая безопасность – нет тяжелых соединений и металлов, не
• излучаются вредные УФ-лучи.

К недостаткам таких прожекторов специалисты относят их высокую стоимость, наличие блока питания, требования по повышенному теплоотводу и несовместимость с обычными диммерами.

Как выбрать светодиодный прожектор

При выборе светодиодного прожектора для уличного освещения нужно принять во внимание несколько факторов. Фонарь должен быть достаточно ярким, устойчивым к воздействию окружающей среды и экономичным

Мощность

От мощности светильника напрямую зависит его яркость. Значение выбирается индивидуально, в зависимости от того, где именно будет расположен прожектор, какую территорию он будет освещать.

В среднем для подсветки крыльца у дома хватает варианта с мощностью около 30 Вт. Для освещения большей площади можно выбрать уличный светодиодный прожектор на 50 Вт и выше.

Класс защиты

Уличный прожектор должен обладать хорошей устойчивостью к воздействию влаги и пыли. Рекомендуется приобретать устройства с показателем не ниже IP64, а лучше — еще больше.

Совет! Даже самые надежные светильники в идеале нужно устанавливать под прикрытием навеса или козырька над крыльцом.

Материал корпуса

Для работы на улице лучше всего подходят светильники в алюминиевом исполнении. Пластиковые приспособления в сравнении с ними хуже и зачастую быстро выходят из строя, хотя все зависит от качества конкретного материала.

Лучше всего для улицы подходят диодные фонари в цельнометаллическом корпусе

Неплохим вариантом является сплав алюминия с другим металлом, но следует учитывать, что на местах стыков вскоре может появиться коррозия.

Дополнительные возможности

Даже экономичные фонари при постоянной работе потребляют много электричества

При выборе светодиодного прожектора для дачи полезно обратить внимание на модели с датчиком движения, в таком случае светильник будет зажигаться лишь при реальной необходимости

Принцип работы

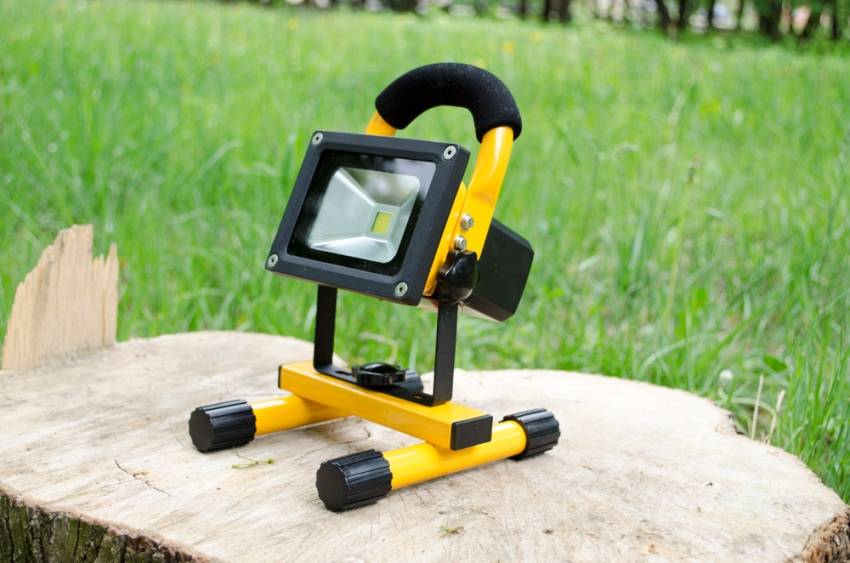

Некоторые прожекторы работают только от сети, другие могут получать энергию от аккумулятора. Если на даче часто отключают электричество, стоит выбрать автономную модель.

Какие бывают

Так как лампы накаливания в прожекторах уличного освещения не оправдывают себя по КПД и долговечности, на рынке светотехники появились новые приборы, отличающиеся иным принципом действия.

Галогенные

Модификация лампы накаливания с парами галогенных газов в колбе. Галогены инертны к химическим и термическим процессам, что замедляет окисление вольфрамовой нити и повышает ее КПД на 30–40% от обычной вакуумной системы. Колба требовательна к отсутствию влаги и загрязнений на поверхности стекла, а электрическая схема прибора нуждается в понижающем трансформаторе.

Металлогалогенные

Представляют собой газоразрядную ртутную лампу в двойной стеклянной колбе. Во внутренней оболочке, кроме паров ртути, присутствуют галогениды различных металлов для коррекции спектра. Запуск устройства возможен только от блока розжига, но сам прибор работает от сети 220 В. Металлогалогенные лампы объемнее галогенок, корпус вместе с рефлектором массивнее, а потребление энергии у них больше, при сравнительно одинаковой светоотдаче.

Натриевые

Конструкция, схема и принцип работы такой же, как у металлогалогенок, но в качестве источника света используются пары натрия, выдающие больше светового потока при одинаковом энергопотреблении.

Светодиодные

Представляют собой светодиодные COB или SMD-матрицы в корпусе с драйвером или понижающим трансформатором. Отличаются от предыдущих типов фонарей меньшей массой и габаритами при большем ресурсе работы и КПД.

Тест на выключатель с подсветкой

В быту наибольшей популярностью пользуются светодиодные уличные прожекторы с датчиком движения. Но есть еще 3 варианта автоматизации включения, для этого комплектуются:

1. датчиком освещенности;
2. включение по расписанию при помощи блока управления;
3. выключатель с подсветкой, светится в темноте.

Как мы знаем, большинство светотехники начинают мигать, если в выключателе установлена подсветка неоновой лампой или светодиодом. Небольшой ток проходит, что вызывает вспышки светодиодов от частых до редких. Это зависит от конструкции драйвера и указываются в спецификациях к товару.

Во время теста диодный прожектор для уличного освещения показал свою полную совместимость с подсветкой выключателя. За 30 минут он никак не реагировал, не мигал, не было тусклого свечения. То есть эта проблема была решена изготовителем, у ширпотреба такого нет, и могут мигать как стробоскопы.

Световой поток

Ошибка
Мне нужен 20, 30, 50Вт прожектор.

Нельзя выбирать прожектор только по его номинальной мощности. Два, казалось бы, одинаковых 30-ти ваттных светильника могут светить совершенно по-разному – от 1500 люмен до 3000 люмен.

В первую очередь вы должны покупать световой поток (люмены), а не ватты.

В идеале 1Вт мощности должен соответствовать 100 Люменам.

Но такие экземпляры попадаются в наших магазинах довольно редко. Бытовым стандартом все же считается 90Лм/1Вт.

Если световой поток меньше, то вы попросту переплачиваете за продукт.

Это все равно что купить 1кг картошки, а придя домой обнаружить, что по факту вам продали всего лишь 700 грамм. И вы такие, ну ОК, зато дешево.

Там, где производитель вообще не указывает на световую отдачу в люменах, это заранее проигрышный вариант.

Есть, кстати, и другие довольно редкие модели, у которых характеристики могут даже превышать условные 100Лм/1Вт. Правда и цена на них будет совершенно другая.

Ошибка
Очень многие пугают неопытных пользователей, что чем больше люмен на ватт, тем сильнее греется прожектор.

На самом деле мощность в светодиодах расходуется:

либо на свет

либо на тепло

При равной потребляемой мощности светодиод, выдающий больший световой поток, не будет давать больше нагрева.

Скорее наоборот, неэффективные светодиоды греются гораздо сильнее.

Вот, например, температура обратной стороны корпуса дешевого китайского прожектора спустя всего несколько минут работы.

На такой светильник можно смело ставить чайник и использовать его вместо термопота

Ошибка
При этом не путайте рабочий диапазон температур, который указывается в технических характеристиках, с рабочей температурой нагрева самого прожектора.

Это разные величины. На коробке указывается диапазон температур ОКРУЖАЮЩЕЙ СРЕДЫ, при которой допускается его долговременная работа.

Естественно, что корпус в ряде случаев будет греться сильнее.

Что такое прожектор и в чем его назначение

Прожекторы позволяют осветить определенную территорию искусственным светом. Они используются для разных целей. Основные типы прожекторов:

• промышленные – освещают заводы, производственные помещения;
• уличные – подсвечивают дороги и трассы, площадки, стадионы;
• декоративные – создают художественную подсветку архитектурных объектов, интерьера.

Для каждого конкретного вида прожекторов необходимы свои характеристики, обеспечивающие работоспособность  функциональность.

По источнику света выделяют:

• галогенные;
• светодиодные;
• натриевые;
• металлогалогенные прожекторы.

Галогенные источники дают бестеневой теплый свет. Они применяются в декоративной подсветке, в рекламных билбордах. Требуют большой мощности для работы, нагреваются. Из преимуществ можно выделить низкое энергопотребление и долгую работу.

Светодиодные прожекторы – это самые эффективные источники с большим сроком службы и разнообразием цветовых эффектов. Они стоят дороже других источников направленного света. Отличаются надежностью.

Натриевые прожекторы являются более эффективными, чем галогенные и металлогалогенные. Дают теплые оттенки с желтым отливом, что является некомфортным для глаз. Ненадежны.

Металлогалогенные изделия содержат в своем составе газоразрядную лампу. Обладают хорошей цветопередачей и высокой светоотдачей. Мало нагреваются, не требуют особых условий обслуживания. Применяются для подсветки больших помещений.

В отдельную группу выделяются прожекторы на солнечных батареях. Работой прибора управляет контроллер (например, датчик освещенности). Он следит за уровнем естественного освещения, и по мере необходимости включает светильник. Более сложный по конструкции – прибор с регулируемым контроллером. В нем дополнительно появляются функции включения и выключения, регулирования яркости и интенсивности освещения.

По способу установки выделяют:

• стационарные;
• аккумуляторные;
• ручные переносные;
• встраиваемые.

Покупать прожектор стоит с учетом рекомендаций по выбору.

Какой марке отдать предпочтение?

Индустрия светодиодного освещения стремительно развивается, поэтому актуальные несколько лет назад модели сегодня безнадежно устаревают и вытесняются более эффективной продукцией. Среди большого числа фирм-производителей популярностью у потребителей пользуются марки IEK, ЭРА, Feron

– они демонстрируют лучшее соотношение цены и характеристик. Безусловными лидерами качества считаютсяOsram иPhilips . При этом на рынке светодиодного оборудования наблюдается жесткая конкуренция, что на руку потребителю – стоимость современных приборов освещения становится более доступной.

На что обратить внимание при выборе

Основными критериями при выборе прожектора, изготовленного с использованием LED источников света, являются:

1. Технические характеристики – электрическая мощность, габариты и вес.
2. Степень защиты корпуса – определяет возможности использования прибора по отношению к условиям эксплуатации.
3. Наличие дополнительных функций – расширяет возможности применения устройства (датчик движения и освещенности, регулировка яркости свечения и т. д.).
4. Бренд производителя – определяет надежность конкретной модели и наличие гарантии на определенный срок использования.
5. Стоимость.

Где вы его будете использовать

Условия эксплуатации – это один из наиболее важных моментов, на которые следует обращать внимание при выборе модели светотехнического прибора. Первая цифра в маркировке после символов IP характеризует способность изделия защищаться от проникновения посторонних предметов (в том числе и пыли), а вторая – от воздействия воды и влаги

Первая цифра в маркировке после символов IP характеризует способность изделия защищаться от проникновения посторонних предметов (в том числе и пыли), а вторая – от воздействия воды и влаги.

Расшифровка степени защиты по отношению к пыли и воде приведена на нижеследующем рисунке:

Зная степень защиты конкретной модели светодиодного прожектора, можно выбрать прибор, удовлетворяющий условиям эксплуатации. Тем самым вы продлите срок его службы, а также обеспечите безаварийность работы системы освещения.

К сведению! Степень защиты LED прожектора отражается на его маркировке и в сопроводительной документации.

Светодиодная матрица или один большой COB-светодиод

В качестве источника света в разных моделях LED прожекторов используются различные светодиоды, о чем уже было написано выше. Это в конечном счете также отражается на условиях использования подобных приборов и его технических характеристиках.

При использовании мощных единичных светодиодов они помещаются в общую матрицу, которая является излучателем светового потока прожектора.

Мощность единичных источников света может составлять 1, 3 или 5 Вт, а общая мощность прожектора – это суммарная мощность светодиодов, размещенных на матрице.

Преимуществом использования подобной конструкции является возможность обеспечить качественный отвод тепла, а недостатком – высокая стоимость изделия, зависящая от количества используемых светодиодов.

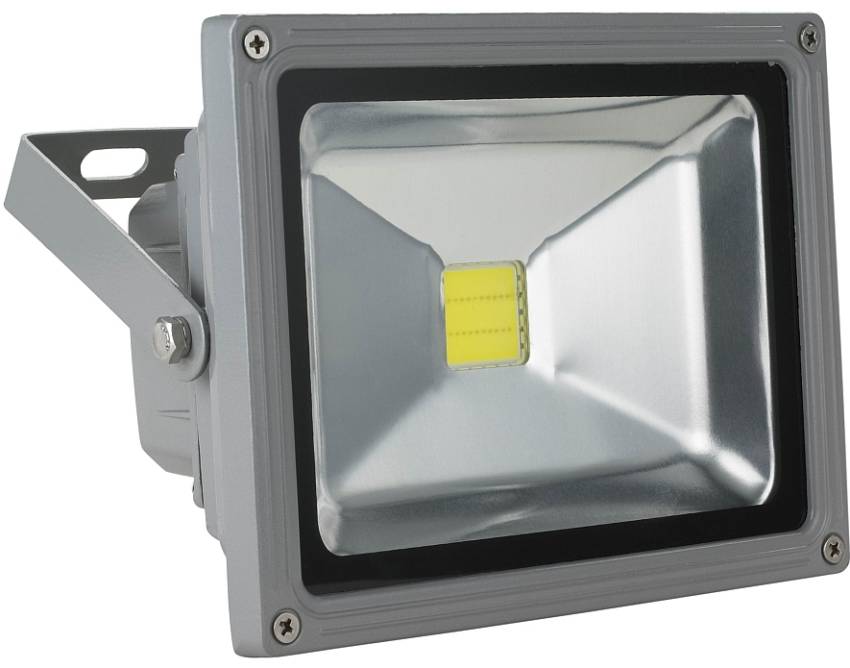

Появление сверхмощных светодиодов, изготовленных по СОВ–технологии, позволило снизить стоимость изготовленных с их использованием светотехнических приборов по сравнению с прочими аналогами, что увеличило востребованность подобных изделий.

В корпус СОВ-светодиода помещается определенное количество кристаллов (от 9 до нескольких десятков), после чего изделие заливается люминофором.

Достоинствами данной конструкции являются удобство использования и возможность снижения стоимости готового изделия, а недостатком – необходимость наличия качественного отвода тепла во время его работы.

SMD светодиоды также используются при изготовлении прожекторов, как правило, это такие модификации, как: SMD 5050, SMD 2835, SMD 5630 (5730).

Достоинствами использования SMD являются относительно низкая стоимость и возможность обеспечения отвода тепла путем использования простейших теплоизоляторов.

Что лучше – прожектор с обычными источниками света или LED прибор

Одним из главных достоинств, определяющих востребованность светодиодов, является возможность создания высокого светового излучения при низкой электрической мощности.

В этом отношении LED приборы значительно превосходят лампы накаливания и галогенные источники света, что отражено в приведенной ниже таблице:

Дополнительные функции

Различные модели светодиодных прожекторов могут быть оснащены дополнительными функциями, расширяющими их возможности, но увеличивающими стоимость. К таковым относятся:

• контроль освещенности территории – обеспечивается наличием фотореле в конструкции прибора и позволяет осуществлять его работу в автоматическом режиме при использовании в сетях наружного освещения;
• включение освещения при появлении движущегося объекта в зоне действия датчика движения – используется при освещении придомовой территории, служит для снижения энергозатрат, идущих на оплату счетов за использованную электрическую энергию.

Плюсы и минусы управляемого светодиодного освещения

Прожекторы часто используются в уличном освещении различных объектов. Кроме частных домов, в этот перечень входят промышленные предприятия, стоянки автомобилей, пешеходные переходы, тоннели, мосты и т.д. Светодиодные прожекторы с датчиком освещенности нередко включаются в систему резервного или аварийного освещения.

Светодиодные прожекторы приобрели широкую популярность, благодаря многим положительным качествам. Среди них можно отметить следующие:

• Высокие экономические показатели, начиная от расхода электроэнергии и заканчивая сравнительно низкой стоимостью, простая схема подключения.
• Продолжительный срок эксплуатации в несколько раз превышающий этот показатель у аналогичных моделей с другими источниками освещения.
• Хорошая переносимость нагрузок и механических воздействий, в том числе и вибрации.
• Светодиодный уличный прожектор не требует регулярного обслуживания и частой замены ламп.
• Обладают высокой интенсивностью свечения, что является важным фактором при освещении улиц в ночное время.
• Могут работать в широком температурном диапазоне, от минус 60 до плюс 50С. Оборудованы защитой от влаги и пыли.

Однако, совместное использование прожекторов с датчиками освещенности, делает преимущества и недостатки этих систем примерно одинаковыми.

К основным плюсам можно отнести следующие:

• Отпадает необходимость в использовании выключателя и других средств коммутации.
• Возможность распознавать сенсором интенсивность освещения. Включение устройства происходит лишь в темноте, а в дневное время светильник остается в выключенном состоянии.

Недостатком является реакция датчика не только на человека, но и на животных разных размеров. Это увеличивает количество ложных срабатываний, включений и выключений. Часто повторяющийся цикл может привести к преждевременному выходу из строя светодиодной лампы.

В таком режиме увеличивается расход электроэнергии, поскольку экономия достигается только при длительной непрерывной работе. Наиболее экономичным считается прожектор светодиодный 10 Вт.

Выбираем прожектор на штативе — 3 лучших варианта

Camelion FLS-500/2

Переносной прожектор позволит организовать освещение строительной площадки при ремонтных или других видах работ на выезде и т. п. Складная конструкция позволяет быстро сложить прожектор и перенести в другое удобное место. Тренога обеспечивает устойчивость конструкции.

Габариты: высота — 580 мм, ширина — 245 мм, длина — 185 мм. Вес — 4 кг.

Конструкция прожектора включает два плафона и телескопический штатив, позволяющий поднимать плафоны на высоту до 2 м. Тренога и штатив изготовлены из прочной стали и покрыты термостойкой краской желтого цвета. Плафоны изготовлены из алюминиевого сплава, имеют термостойкие стекла с металлическими решетками. Степень защищенности: IP54.

Источник света — две галогеновые лампы с цоколем R7s мощностью 500 Вт каждая. Угол рассеивания — 120°. Световой поток — 15 000 Лм. Осветительный прибор питается от сети напряжением 220 В. Длина кабеля питания — 1,8 м.

Световой поток: 2 х 7500 Лм. 10

Вес: 5,2 кг 7

Соотношение цена/качество 5

Итого 7.3 Прожектор произведен в Китае. Продукция имеет сертификат соответствия отечественным стандартам. Средняя цена: 1473 руб.

Плюсы и минусы

Высокая мощность Корпус плафонов из алюминиевого сплава Плафоны имеют защитную решетку Телескопическая стойка позволяет поднимать плафоны на высоту до двух метров

Слабая прочность крепления ножек Сильный нагрев

Navigator 94 607 NFL-T2H2-500-R7s/BLY

Благодаря компактным размерам этот прожектор на треноге удобно использовать в небольших закрытых помещениях, таких как гаражи, подъезды и т. п. У осветительного прибора складная конструкция. Благодаря трем точкам опоры у него отличная устойчивость. Может использоваться как строительный прожектор.

Тренога и штатив имеют прочный металлический корпус, окрашенный в желтый цвет для обнаружения в условиях недостаточной освещенности. Штатив регулируется по высоте до 1500 мм благодаря телескопической конструкции.

Вес осветительного прибора — 5,2 кг. Высота — 630 мм, длина — 185 мм, ширина — 245 мм. Длина кабеля питания — 3 метра.

Источником света в прожекторах служат две галогенные лампы мощностью 500 Вт каждая с патроном R7s. Прибор работает от однофазной сети переменного тока напряжением 220 В. Световой поток от каждой лампы — 7500 Лм. У рассеивателей прожекторов хромированная решетка. Угол рассеивания — 90°. Корпуса прожекторов изготовлены из алюминия. Степень защиты — IP 54.

Световой поток: 2 х 7500 Лм. 10

Вес: 5,2 кг 7

Соотношение цена/качество 5

Итого 7.3 Осветительный прибор произведен в Китае и имеет сертификат соответствия. Средняя цена: 2452 руб.

Плюсы и минусы

Два прожектора с галогенными лампами в комплекте Алюминиевый корпус У рассеивателя хромированная решетка Телескопическая стойка позволяет быстро регулировать высоту

Сильный нагрев плафонов

Feron LL-503

Корпус переносного светодиодного прожектора на штативе Feron LL-503 изготовлен из литого под давлением алюминия. Материал штатива — сталь. Это позволяет обеспечить низкий вес осветительного прибора (3,49) кг и прочность конструкции. Размеры: 1840 х 800 х 800 мм.

Благодаря установке на треноге с тремя точками опоры обеспечивается устойчивость прожектора. У штатива невосприимчивое к внешним воздействиям покрытие из эпоксидной эмали ярко-желтого цвета. Оно повышает заметность прибора в условиях недостаточной освещенности.

Источник света — SMD-светодиоды. Тип — 2835. Такая конструкция позволяет улучшить отвод избыточного тепла по сравнению со светодиодами с выводами, а значит, увеличить срок службы и снизить стоимость. Прожекторы на штативе обеспечивают световой поток холодного белого цвета цветовой температуры 6400 К мощностью 4500 Лм на каждый прожектор. Этот тип светодиодов отличается высокой энергоэффективностью и надежностью — срок службы — не менее 30000 часов.

На штативе два прожектора. Общая мощность осветительного прибора — 100 Вт. Источник питания — однофазная электрическая сеть 220 В. Корпуса прожекторов имеют конструкцию, защищенную по стандарту IP 65. На задней части корпусов прожекторов предусмотрены ребра для увеличения площади отвода тепла. На передней части установлено защитное стекло. Угол рассеивания 120°. Диапазон рабочих температур: от -40 до 45 °С.

Световой поток: 2 х 4500 Лм 6

Вес: 3,49 кг 10

Соотношение цена/качество 2

Итого 6 Прожектор изготовлен в Китае. На продукцию имеется сертификат соответствия Евразийского экономического союза. Средняя цена: 4742 руб.

Плюсы и минусы

Два ярких прожектора Удобство транспортировки Металлический корпус Степень защиты IP 65 Экономичные и долговечные светодиоды SMD 2835

Не обнаружено

Конструктивные особенности прожектора

Прожектор светодиодный 50 Вт уличный обладает универсальной конструкцией, которая может встречаться в оборудовании с другой мощностью. В зависимости от модели, некоторые комплектующие могут иметь незначительные изменения, которые практически влияют на работоспособность устройства. В стандартную комплектацию всех агрегатов для наружного освещения входят следующие элементы:

Корпус

В некоторых модификациях световых устройств, присутствует монолитный корпус, однако данный вариант встречается достаточно редко. Зачастую изделия выпускаются в виде двух основных пластин, соединенных между собой. Сборная конструкция, в отличие от сплошной, намного легче поддается установке. Кроме того, агрегат можно монтировать непосредственно на натяжные потолки, при этом, не нанося им ущерб. Стоимость на модель с двухстворчатым корпусом значительно меньше монолитного.

Рама

Прожектор диодный уличный предназначается для установки и применения на открытых территориях, поэтому оборудование оснащают прочной рамой. Каждая область соединения обрабатывается специальным строительным веществом, выступающим в качестве защитного слоя от попадания пыли, влаги и паров вовнутрь устройства. Уровень защиты индексируется под значением – IP65.

Защитное стекло

Вне зависимости от мощности агрегата, внутренняя часть рамы прожектора светодиодного 30 Вт уличного или на 100 Вт оснащается защитным стеклом. Пластины должны обладать высокой прочностью, способной противостоять различным механическим повреждениям и температурным воздействиям.

Блок питания светодиода, куда подается напряжение 220В

Каждый вид светодиодного прожектора для уличного освещения рассчитан для функционирования при нестабильной подаче электроэнергии, с периодическими выключениями. Агрегаты, бытового предназначения, обладают эксплуатационным сроком – 8000 часов. Более габаритные устройства промышленного типа могут исправно выполнять свои функции до 15000 часов.

Разновидности и сфера применения

На сегодняшний день, источники света подразделяются на несколько основных видов. Прожектор светодиодный 50 Вт уличный бывает:

1. Встраиваемым
2. Подвесным
3. Матричным

Зачастую, светодиодные лампы для освещения открытой территории монтируются навесным способом или непосредственно на землю. Наиболее простым примером выступает модификация Lumos, относящаяся к архитектурным ландшафтным приборам. Кроме того, у данной модели существует широкий спектр цветовых решений:

• светодиодный прожектор зеленого свечения;
• белого цвета;
• красного;
• желтого и др.

Не меньшей популярностью для применения в частных секторах пользуются прожекторы уличного освещения, в комплектации которых входят датчики движения. Данный вариант не только удобен в использовании, еще он способен экономно расходовать электричество. Одной из наиболее популярных модификаций считается Luxe 150-WT. Она обладает длительным эксплуатационным сроком, достигающим 50000 часов, простой конструкцией, высокой устойчивостью перед вибрациями, ударами. Датчик на движения в данном варианте считается дополнительным приспособлением и при необходимости снимается.

Встраиваемые или как их еще называют – экспозиционные прожекторы светодиодные уличные – имеют диагональ, равную ориентировочно 7-10 см. Изделие при работе не мерцает, а лучи рассеиваются с минимальной степенью на несколько квадратных метров. Зачастую монтируют на углах зданий или непосредственно на длинных платформах, столбах, расширяя радиус освещения.

Устройства с RGB-температурой рекомендованы для применения в частных дворах. Производительность холодного белого света, равного 6500°К, способна значительно лучше освещать в ночное время суток отдельные предметы во дворе. Теплые оттенки светильников больше подходят для функционирования в помещениях, таких как производственный цех, склады и др.

Сравнение освещения территории разными светильниками

Фонарь с матрицей выделяется повышенным качеством светоотдачи и абсолютным отсутствием эффекта мерцания. Считается хорошим вариантом для оснащения светом проезжей части, строительных территорий и других участков, где от уровня света зависит рабочий процесс и безопасность людей. Цена устройства на порядок выше предыдущих агрегатов, однако, этот недостаток полностью компенсируется длительным сроком службы. Также светотехника обладает возможностью функционировать в экстремальных погодных условиях, при температурном режиме ниже -60°С, сильных вибрациях, высокой степени влажности.

Установка и эксплуатация

Монтажные схемы LED-прожекторов предоставляются производителями в паспорте на оборудования, они в основном однотипные, могут отличаться только конструкцией клеммной коробки и наличием датчиков управления.

Алгоритм подсоединения ландшафтного LED-прожектора 220В:

1. Открывают клеммную коробку, открутив 4 винта.
2. Окручивают вводную гайку и извлекают резиновый сальник.
3. Протягивают 3-х жильный кабель 8 мм через вводное отверстие, и герметизирую сальником внутри корпуса.
4. Вставляют подготовленные концы проводков в зажимы клеммной коробки по схеме, указанной заводом-изготовителем.
5. Прочно затягивают клеммные винту, не допускается выполнять соединение проводов методом скрутки.
6. Следят за тем чтобы в корпус не попала влага, плотно затягивают гайку и убеждаются что сальник герметично его закрывает.
7. Закрывают крышку и зафиксируют винтами.
8. Устанавливают прожектор на стене, кронштейне или столбах, в зависимости от его конструкции.
9. Угол наклона устанавливают регулировочными винтами на корпусе.

Требования правил ТБ при установке ландшафтных LED-прожекторов:

1. Соблюдать минимальное расстояние от прожектора до окружающих предметов, 250 мм.
2. Установка, демонтаж и обслуживания устройств, производится при отключенном напряжении.
3. Во время работ с электрической частью устройства, руки должны быть сухими, а внутрь светильника не должна попадать влага.
4. Запрещено включать прожектор к поврежденной электросети.
5. Прожектор должен эксплуатироваться при подключенном исправном заземлении.
6. В ходе эксплуатации прибора необходимо проводить регулярный осмотр и чистку его конструкций.
7. Запрещено использовать устройство с повреждениями лампы или корпуса.
8. При мерцании светильника или резком падении уровня освещенности, он должен быть отключен от электросети для проведения ремонтных работ.
9. Чистка прожектора выполняется при его отключении от сети, корпус и стекло чистятся слегка влажной ветошью.

Ошибки и сложности

Большинство светодиодных прожекторов для придомовой территории и ландшафтного освещения работают от бытовой электросети 220 В и являются источником повышенной опасности. Работу по монтажу и демонтажу таких устройств должны проводить обученные электромонтеры или исполнители, которые прошли соответствующее обучение по безопасности работ в электрохозяйстве.

Чаще всего при выполнении монтажных работ, ошибки допускают малоопытные исполнители, которые нарушают заводскую инструкцию, вот основные из них:

• неправильно собрана схема питания светильника;
• не выдержаны расстояния по отношению к рядом расположенным предметам;
• плохая герметизация ввода;
• отсутствует заземление устройства;
• подключение выполнено кабелем малого сечения.

Светодиодные прожекторы для уличного освещения: технические параметры и устройство

Выбирая осветительный прибор светодиодного типа, необходимо знать его функциональные особенности. Такие прожекторы, как правило, оснащены набором диодов.

Мощность – один из главных показателей LED прожектора, потребляющего минимальное количество электроэнергии. Таким образом, для работы прибора понадобится минимальная сетевая мощность. Для функциональности светильника требуется как минимум 5 Вт. Объёмы потребляемой энергии зависят от целевого предназначения устройства. Наиболее широко используют прожекторы светодиодные 50 Вт. Такой прибор, несмотря на низкое электропотребление, дает свет в 4000 лм, что обеспечивает эффективное освещение пространства площадью 100 м².

LED прожектора потребляет минимальное количество электроэнергии

Для LED светильника характерны такие технические параметры:

1. Продолжительная эксплуатация, заключающаяся в том, что прибор длительное время работает, не требуя ремонта и замены ламп. Один диод в режиме постоянной работы может прослужить 100 (и более) тысяч часов.
2. Высокий коэффициент полезного действия, который достигает 98%. Таким образом, энергию светильники расходуют исключительно по назначению – для создания светопотока. Они практически не нагреваются.
3. Соответствующий качеству уровень защиты, который должен быть не меньше IP65. Таким образом, прибор предохранен от пыли и влаги. Светильники с меньшей защитой (IP44) устанавливают в закрытых местах.
4. Безопасность для людей. LED лампы не несут угрозы здоровью и не требуют, в отличие от энергосберегающих ртутных ламп, специальной утилизации.
5. Элементарность монтажа устройства и простота в обслуживании. Светильник крепят на специальные кронштейны, что позволяет регулировать направление света.

Прибор длительное время работает, не требуя ремонта и замены ламп

Дополнительные технические параметры ламп для прожекторов в зависимости от их назначения

Размер и вес прожектора зависят от его функционального назначения, то есть от количества диодов и мощности светильника.

Например, чтобы обеспечить освещение улицы лампами накаливания мощностью 500 Вт, потребуется установка светильника крупных габаритов – от 60х60 см. В свою очередь, прожектор уличный светодиодный 50 Вт имеет размеры 20х20 см.

Частые перепады напряжения неблагоприятно влияют на срок службы светодиодного светильника

Светодиодные лампы для уличного освещения имеют различную конфигурацию. Они могут быть выполнены в форме квадрата, прямоугольника, круга, овала или линейки. Для данных ламп характерны дополнительные технические параметры:

1. Широкий диапазон электропитания – от 100 до 240 Вольт. Если напряжение падает, то светодиодный прожектор продолжает работать в обычном режиме.
2. Работа как при переменном, так и при постоянном токе.
3. Определенное количество диодов.
4. Различный цвет света – горячий или холодный, разная температура.
5. Возможность смены угла светорассеивания. Чаще всего угол установки прожекторов для освещения на улице равен 50°и более.

Следует отметить, что частые перепады напряжения неблагоприятно влияют на срок службы светильника, сокращая его. При этом очень быстро из строя выходит пусковой блок прожектора.

Световой поток, с рассеивателем и без

Измерим самый интересный и важный параметр, количество Люмен. Показания люксметра умножаем на 10 и делим на коэффициент 2,16 и получим Люмены. Перед тестом прогреваем в течение 1 часа до рабочего режима.

Состояние	С линзой	Без линзы
холодный	4685лм	5760лм
прогретый	4263лм	5175лм
падение после прогрева	9%	10%
светоотдача	106,5 лм/вт	129 лм/вт

Замеры показали 4263 Люмен вместо обещанных 4000лм, отличный результат. У ширпотреба этот показатель бывает меньше обещанного на 10% — 20%.

Посчитаем сколько света теряется на линзе:

• 5175лм – 4263лм = 912лм
• 912лм / 5175лм = 17% света поглощает оптическая система, угол свечения которой 90°.

Характеристики образцов

По сравнению с миниатюрным светодиодным прожектором от Наносвета на 40W, образец от ИЕК выглядит внушительно и промышленно. Большинство неопытных читателей скажут, что большой будет светить гораздо лучше, чем его соперник.

В таблице приведены характеристики заявленные производителями.

	Наносвет ART.L401	IEK СДО01-50
Мощность	40 Вт	50W
Коэффициент мощности	0,9	0,9
Световой поток	4000лм	4000лм
Светоотдача	100 лм/вт	80 лм/вт
Питание	165 – 220V
Коэффициент пульсаций	—
Цветовая температура	5000К	6500К
Размеры	184х84х111мм.	287х143х237
Диммирование	нет
Индекс цветопередачи	>70	>70
Влагозащищенность	IP65	IP65
Угол свечения	90°	120°
Материал	Алюминий
Срок службы	30000ч. L70	65000ч.
Температура среды	от -30° до +40°	от -45° до +50°
Масса, нетто	802г.	2660г.
Гарантия	2 года	1год
Цена	4500руб	2300руб

Чем выше цветовая температура света, тем выше эффективность светодиода Люмен на Ватт. Поэтому китайцы в бюджетную продукцию чаще всего ставят led чипы на 6500К, это холодный свет с голубым оттенком. Эффективность теплого на 3000К будет в среднем на 5-10% ниже, при равных условиях с холодным.

Световой поток

Светоотдача большого диодного прожектора для улицы на уровне 80лм/вт, что соответствует самым простым и дешевым светодиодам. Китайцы специалисты по выпуску подделок и одноразовых led чипов, из-за которых светотехника у них стоит дешево и работает не долго.

Образец ART.L401 обещает 100 лм/вт для всего led прожектора. При его тестировании в предыдущем обзоре было измерено, что на сложной линзе теряется 17% светового потока. Эффективность самого COB светодиода на уровне 145 лм/вт. То есть, установлен качественный, мощный и долговечный КОБ.

Измеренные характеристики

Состояние	Наносвет	ИЕК
Обещано люмен	4000лм	4000лм
Прогретый	4263лм	3900лм
Снижение после прогрева	9%	7%
Светоотдача изделия	106,5 лм/вт	79,5 лм/вт
Без линзы, без стекла	5175лм	4490лм
Светоотдача LED	145 лм/вт	102 лм/вт

Посчитаем параметры для IEK СДО01-50:

• 4490лм – 3900лм = 590лм теряется при прохождении через закаленное стекло;
• 590лм / 4490лм = 13% потери в процентах на защитном стекле;
• 3900лм / 49W = 79,5 лм/вт;
• 49W * 0,9 (КПД драйвера) = 44W мощность на светодиодной матрице;
• 4490лм / 44W = 102 лм/вт

Процент снижения количества люмен у Наносвета мог бы быть меньше на 2%-3%. Замеры проводил до разборки. После снятия линзы узнал, что COB светодиод плохо прикреплен с радиатору, из-за чего нагревается сильнее.
