Особенности подключения светодиодных ламп

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент	Описание
Рассеиватель	Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов	Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика	Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)	Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор	Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер	Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ	Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь	Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла – латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

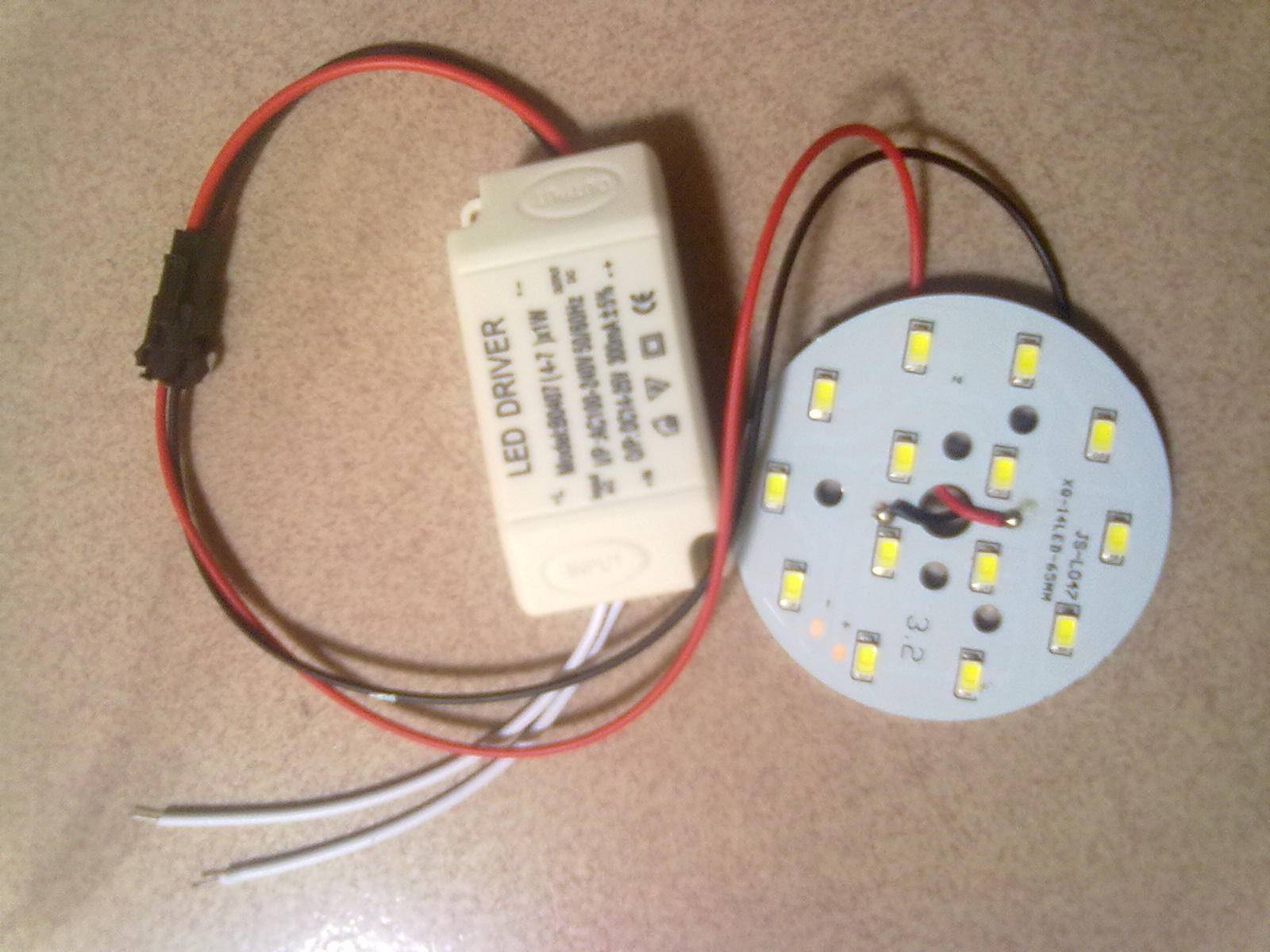

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Этап 8: Постепенное подача питания

После того, как вы провели все подготовительные работы и убедились в правильном соединении проводов, можно приступить к подаче питания на светильник.

Важно помнить, что подачу питания следует осуществлять постепенно, поэтапно увеличивая напряжение. Это позволит избежать резкого вспышки светильника и возможных последствий для его работы

Для этого вам понадобится переменный регулятор напряжения. Подключите его к розетке и установите минимальное значение напряжения. Затем соедините свободные концы проводов от светильника с соответствующими выходами регулятора напряжения.

Постепенно повышайте напряжение, следя за работой светильника. Наблюдайте за яркостью света и убедитесь, что все работает правильно.

Если вы заметите какие-либо неисправности, сразу прекратите подачу питания и проверьте соединения проводов. Если все сделано правильно, но светильник все равно не работает, возможно, нужно обратиться к специалисту для диагностики и устранения проблемы.

Если же все работает исправно, можно увеличивать напряжение до требуемого уровня. Запомните это значение или отметьте на регуляторе напряжения для будущего использования.

После окончания установки светильника и убеждения в его правильной работе вы можете закрепить все провода на крепежах, аккуратно уложить их в кабель-каналы и закрыть розетки и выключатели крышками.

Соблюдение всех указанных шагов позволит вам безопасно подключить LED светильник с двумя проводами к 220V и насладиться качественным и надежным освещением на протяжении длительного времени.

Недостатки

• Одним из существенных недостатков является высокая цена.
• Чувствительность к напряжению. Напряжение на LED должно подаваться выше порога, а электрический ток должен быть выше номинального. Ток и продолжительность жизни лампочки могут меняться при из-за перепадов напряжения, хотя это чаще встречается в китайских подделках. Так, такие модели, требуют питания с регулируемым током.
• Электрополярность. В отличие от привычных ламп накаливания, которые работают вне зависимости от электрической полярности, LED могут функционировать только при условиях правильной электрополярности. Для автоматического согласования полярности источника со светодиодными устройствами можно использовать выпрямители.
• Качество света. Некоторые белые светодиоды с холодным типом света обладают спектрами, которые кардинально отличаются от самых разных источников света, таких как солнце и лампы накаливания. Соответственно пик приходящий на 460 нанометров и последующий провал на 500 нанометров нередко могут привести к различному восприятию предметов при освещении холодным белым светом. Это связано с метамеризмом, когда красные поверхности гораздо хуже освещаются свечением такого типа. Тем не менее, свойства передачи цвета люминесцентных устройств чаще всего уступают даже LED такого типа.
• Понижение эффективности. КПД светодиодов понижается пропорционально увеличению тока. Нагрев аналогично увеличивается с повышением электрического тока. Это снижает срок эксплуатации. Такие эффекты накладывают некоторые ограничения на ток через светодиод при наличии большого уровня мощности.
• Опасность синего света. Существуют опасения, что синие сверхъяркие диоды, а также светло-белые LED могут превышать безопасный лимит так называемой опасности синего света. Этот лимит определён в стандартах безопасности для глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое использование для фотобиологической безопасности для ламп и ламповых систем.
• Загрязнение голубым светом. Из-за того, что те же холодные белые LED с высоким уровнем цветовой температуры излучают значительно больше синего света, чем стандартные световые приборы, как, например, натриевые лампы или люминесцентные светильники. Довольно зависимость рэлеевского рассеяния от длины волны обуславливает большее загрязнение светом холодными белыми LED.

Преимущества и недостатки светодиодных светильников

Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.

Есть и другие достоинства:

• компактность;
• отсутствие нагара;
• быстрое зажигание (без разогрева);
• длительный срок эксплуатации;
• низкая чувствительность к перепадам напряжения;
• простота монтажа;
• высокое качество (если покупать изделия популярного производителя);
• безвредность для окружающей среды.

У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.

К недостаткам можно отнести преувеличение некоторых достоинств:

• реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
• узкая направленность светового луча, требующая установки большого количества светильников;
• необходимость в дорогостоящих драйверах и системах охлаждения.

Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.

Цоколевка светодиодов

Под цоколевкой принято понимать внешний вид (исполнение корпуса) светодиода. Каждый производитель выполняет светодиод в своем корпусе, в зависимости от структуры и назначения. Единого стандарта, как в светодиодных лампах не существует, напомню, самые распространенные цоколи ламп: е27, е14.

Какого-либо единого стандарта цоколевки светодиодов не существует. Каждый производитель делает так, как считает нужным. В итоге, на прилавках магазинов мы получаем множество светодиодов, различающихся по форме, внешнему виду, дизайну.

Из всего множества все – таки можно выделить пару небольших групп. Например, самые распространенные простые светодиоды выполняются в прозрачном или цветном корпусе из прочного пластика или стекла, и имеют форму цилиндра, край которого чаще всего закруглен.

Более дорогие светодиоды состоят из нескольких частей: основания и линзы. На основании расположены токопроводящие дорожки, а линза выполнена из качественного материала, которая служит в качестве рассеивателя света.

Основание изготавливают в виде круга или квадрата. Полярность на квадрате обозначают скошенным уголком. Например, светодиоды CREE, выглядят следующим образом:

Нестандартная цоколевка может встретиться при ремонте электронных блоков и вызвать определенные затруднения в определении полярности. По цоколевке светодиода определяется его полярность, знание которой требуется для ремонта или правильного монтажа светодиода в схему.

Не всегда есть возможность определить полярность привычными способами, из-за нестандартной цоколевки светодиода: особенное строение корпуса, утолщение одного из светодиодов и другие причины. Поэтому, в таких случаях, как не крути, придется прибегнуть к электрическому замеру.

Обозначение светодиодов на схеме

Светодиод на схеме обозначается в виде обычного диода с двумя стрелками, направленными в сторону, обозначающее излучение света. Сам диод может изображаться, как в круге, так и без него.

Со стороны носика треугольника находится катод, а со стороны задней части треугольника – анод. Иногда на схеме можно увидеть обозначения анода и катода в виде букв А и К или + и -, что соответственно обозначает, анод и катод или плюс и минус.

Подписывается полупроводниковый элемент на отечественных схемах буквами HL (HL1, HL2 и т.д.) – это по ГОСТ. В зарубежных стандартах обозначение светодиода на схеме аналогично российскому. Подписывается он уже другим словом — LED (LED1, LED2, LED3 и т.д.), что в переводе с английского расшифровывается как light — emitting diode – светоизлучающий диод.

Вторым отличием является буквенное обозначение фоторезистора – VD или VB, что означает фотоэлемент.

В заключении хочется сказать, что маркировка очень важна. Знание ее расшифровки, позволяет определить основные параметры светодиода, не открывая даташит. Запомнить маркировку всех производителей нереально, да и не к чему, достаточно знать расшифровку основных брендов.

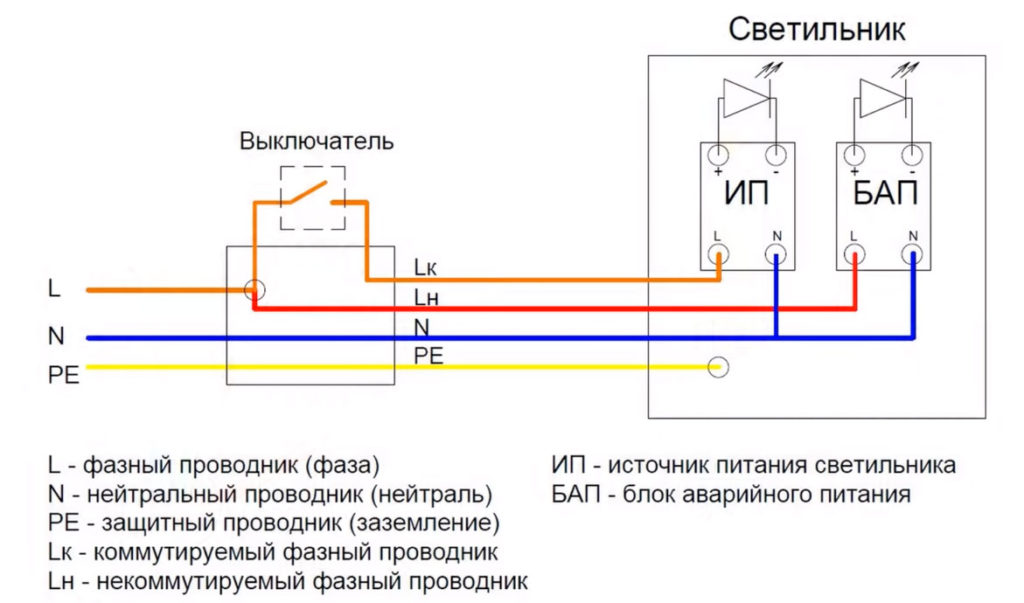

Как правильно подключить светодиодный светильник к 220в три провода

Подключение светодиодного светильника к 220 вольтам с использованием трех проводов требует соблюдения некоторых правил и мер безопасности. В этой статье мы рассмотрим пошаговую инструкцию о том, как правильно подключить светодиодный светильник к сети 220 вольт через три провода.

Прежде чем приступать к подключению, важно убедиться, что светодиодный светильник и провода, которые вы используете, совместимы между собой. Проверьте рабочее напряжение и требования к проводам в спецификациях светодиодного светильника и убедитесь, что они соответствуют сети 220 вольт

Шаг 1: Отключите питание

Перед тем, как приступить к подключению светодиодного светильника, убедитесь, что питание сети 220 вольт отключено

Это важно для вашей личной безопасности и предотвращения возможных повреждений оборудования. Убедитесь, что соответствующий выключатель или автоматический выключатель выключен

Шаг 2: Подготовьте провода

Перед подключением светодиодного светильника к сети 220 вольт, подготовьте концы проводов. Убедитесь, что провода обнажены на необходимую длину и на их концах нет изоляции. Если на проводах используются колпачки или зажимы, убедитесь, что они надежно закреплены и обеспечивают хороший электрический контакт.

Шаг 3: Подключите провода

Подключите провода светодиодного светильника к соответствующим проводам сети 220 вольт. Обычно это провода фазы (коричневый), нуля (синий) и заземления (зелено-желтый). Убедитесь, что соответствующие провода правильно подключены, чтобы избежать переполнения, короткого замыкания или других электрических проблем. Рекомендуется использовать соединители или колпачки для обеспечения надежного и безопасного соединения проводов.

Шаг 4: Проверьте подключение

После подключения проводов, убедитесь, что соединения надежные и безопасные. Включите питание сети 220 вольт и проверьте работу светодиодного светильника. Удостоверьтесь, что светильник светится ярко и равномерно, что нет никаких трещин или повреждений в оптике и корпусе. Если вам кажется, что что-то не в порядке, обратитесь к квалифицированному электрику для проверки и исправления проблемы.

Следуя этим простым шагам, вы сможете правильно подключить светодиодный светильник к сети 220 вольт через три провода. Помните, что электрические работы могут быть опасными, поэтому, если вы не уверены в своих навыках, лучше обратитесь к профессионалу. Безопасность всегда на первом месте!

Подключение к источнику питания

Шаг 1. Проверка напряжения сети

Перед подключением светильника к 220 вольтам необходимо убедиться в правильности напряжения на сети. Для этого воспользуйтесь вольтметром

Важно, чтобы напряжение на сети не превышало 230 вольт. В противном случае светильник может не только не работать корректно, но и повредиться

Шаг 2. Подготовка светильника

После проверки напряжения сети необходимо корректно подготовить светильник для подключения к 220 вольтам. Для этого при помощи кусачек необходимо обрезать провод, который идет от блока питания и приварить на те же самые места на светодиоде, где он был припаян на блок питания. Таким образом светильник можно использовать без блока питания.

Шаг 3. Подключение к сети

После подготовки светильника, можно приступать к его подключению к 220 вольтам. В первую очередь необходимо корректно подключить фазный провод к соответствующей клемме светильника. Затем нужно подключить нейтральный провод к другой клемме светильника.

Шаг 4. Проверка работоспособности

После подключения светильника к 220 вольтам, необходимо проверить его работоспособность. Для этого нужно подать питание на сечение провода, посредством которого был осуществлен проход электрического тока до светильника. Если светильник начинает работать, то все сделано правильно. В противном случае, необходимо проверить правильность проведения всех предыдущих шагов.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Разновидности схем и их особенности

Существует 3 схемы драйверов светодиодных ламп, это варианты создания оптимального напряжения в устройствах на светодиодах. Они отличаются сборкой драйвера. Он может быть собран на основе схемы с понижающим трансформатором, такой вариант применяется в мощных и ярких лампах.

Более дешевый вид – сборка по схеме с конденсатором.

А третий вариант используется для схем с большим количеством диодов или при сборке диммируемых ламп. Их называют инверторные схемы.

Вариант N1 – с конденсаторами для снижения напряжения

Это самый распространенный тип сборки, который используется в бытовых лампочках. Основными элементами для снижения напряжения выступают конденсаторы С2, С3 и резистор R1. Во время включения лампы резисторы R2 и R3 предохраняют прибор от короткого замыкания и ограничивают ток. Встроенный защитный диод VD1 нужен для преобразования напряжения.

Резистор R4 разряжает прибор, когда ток перестает поступать. В некоторых конструкциях для светодиодных ламп используются не все 4 резистора, а других их комбинации. Такую схему можно сделать и своими руками, используя новые и старые детали.

Преимущества схемы светодиодных ламп с конденсатором:

• невысокая стоимость;
• разнообразные значения напряжения на выходе;
• простая сборка.

Недостатки:

1. Поскольку гальваническая развязка отсутствует, есть вероятность удара током. Поэтому во время ремонта ламп запрещено прикасаться к токоведущим частям, находящимся под фазой.
2. Напряжение на нагрузке диодов зависит от напряжения входящего тока. Светодиоды могут перегореть, потому что нет стабильной величины подачи электричества.
3. Из-за достаточно малой емкости конденсаторов не получится достичь большого светового потока.

Вариант N2 – с импульсным драйвером

Импульсный драйвер гарантированно защищает диоды от помех в подаче тока и перепадов напряжения. Это его главное отличие от драйвера с конденсатором. В данной схеме используются конденсаторы, резисторы и мостовой выпрямитель.

Практически у каждого производителя светотехнического оборудования существует своя схема устройства. Рассмотрим для примера микросхему СРС9909 компании Clare. Она используется для энергосберегающих и экономичных приборов, эффективность применения составляет 98%.

Для сборки своими руками такая схема может использоваться при мощности светильников не более 25В. Широко применяется в электросетях резервного и аварийного освещения.

Преимущества:

1. Питание схемы может происходить напрямую от 550В.
2. Драйвер комплектуется встроенным стабилизатором.
3. Возможность работы в сети с переменным напряжением. Входной диапазон в зависимости от типа модели может быть от 5 до 65В.
4. Широкий температурный диапазон применения: от -55°С до +85°С.
5. Компактность.
6. Высокий КПД в сочетании с низким уровнем пульсации.

Недостатки:

1. Более сложная схема, чем с применением линейной конструкции.
2. Более высокая стоимость по сравнению с вариантом с конденсатором.
3. Нагревается при работе, значительные длительные перегревы могут приводить к уменьшению срока эксплуатации.
4. Для предотвращения электромагнитных помех, источником которых является импульсный драйвер, необходимо устанавливать дополнительный фильтр. В дешевых вариантах он не используется.
5. Образует нелинейную нагрузку на сеть.

Вариант N3 – с диммируемым драйвером

Схема подключения светодиодной лампы с диммируемым драйвером позволяет регулировать яркость свечения. С помощью ламп с использованием такой схемы можно варьировать степень освещенности помещения или рабочей зоны. Такие схемы широко используются в интерьерном освещении.

Различают 2 основных варианта диммируемых драйверов. Первый работает с ШИМ-управлением. Он монтируется между блоком питания и лампой. В этом случае электричество подается в виде разных по длительности импульсов. Часто такие схемы используются в бегущих строках.

Второй вариант используется для приборов со стабилизированным током, в этом случае драйвер воздействует напрямую на источник тока. Изменение цвета свечения происходит при регулировании подаваемого тока. При увеличении подачи электричества белые диоды начинают светиться синеватым, а при уменьшении излучают желтоватый свет.

По виду управления устройства с диммером могут быть:

• кнопочные;
• механические;
• дистанционные.

Преимущества:

1. Простота реализации.
2. Возможность регулирования освещения.
3. Приемлемая стоимость.

Недостатки:

1. Некоторые диммеры с ШИМ-управлением имеют стробоскопические эффекты, которые могут быть очень опасными в промышленности.
2. Высокий уровень излучаемых помех.
3. Повышенная утомляемость зрения.

Подключение линейного светодиодного светильника к сети 220в

Подключение линейного светодиодного светильника к сети 220в требует соблюдения определенных инструкций и мер предосторожности. В этой статье мы рассмотрим пошаговую инструкцию подключения линейного светодиодного светильника к сети 220в

Перед началом работы убедитесь, что основное питание отключено, чтобы избежать поражения электрическим током.
Проверьте напряжение электросети

Подключение линейного светодиодного светильника к сети с неправильным напряжением может повредить его или даже вызвать пожар.
Обратите внимание на производителя светодиодного светильника. Узнайте, есть ли у него специальные инструкции по подключению к сети 220в

Если устройство имеет маркировку CE, значит оно соответствует стандартам безопасности и может быть подключено к сети 220в.
Изучите инструкцию светодиодного светильника. В ней должна быть информация о необходимых материалах для подключения, таких как провода, коннекторы и т.д. Также в инструкции могут быть указаны особенности подключения конкретной модели светильника.
Убедитесь, что подключение проведено с использованием качественных материалов и оборудования, чтобы избежать неисправностей.
Правильно подсоедините провода. Обычно на светодиодном светильнике есть маркировка для подключения проводов с определенным напряжением (например, 220в). Откройте светодиодный светильник и подключите провода в соответствии с маркировкой и инструкцией.
Проверьте качество подключения. Убедитесь, что провода надежно закреплены и нет высокого сопротивления в соединениях, что может вызвать неполадки в работе светодиодного светильника.
Перед подачей основного питания проверьте, что все соединения выполнены правильно и нет ни одного поврежденного провода.
Постепенно включайте основное питание и проверьте работу светодиодного светильника. Убедитесь, что светильник светится равномерно и не выделяет излишнего тепла.
Если все подключено правильно и светодиодный светильник работает без проблем, закрепите его в нужном месте. Убедитесь, что он надежно закреплен и не дает опасных ситуаций, таких как падение или повреждение проводов.

При подключении линейного светодиодного светильника к сети 220в очень важно соблюдать инструкции и использовать качественные материалы. Только в этом случае можно быть уверенным в надежной и безопасной работе светильника

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника

Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Как подключить светодиодный светильник

Накладные светодиодные светильники: особенности и правила установки Накладные светодиодные светильники: особенности и правила установки Светодиодный накладной светильник является прекрасным средством освещения комнаты и интерьерным решением. Плюс ко всему он еще и очень выгоден экономически, так как потребляет мало энергии. Об особенностях светильников и поговорим в нашей статье. Особенности светодиодных светильников Перед тем, как решить установить накладной потолочный светильник нужно знать, как он устроен: Лампа.

Накладные светодиодные потолочные светильники стали лучшей альтернативой традиционных ламп накаливания Основой любого светодиодного светильника является лампочка, которая состоит из набора нескольких светодиодов. Главным фактором, определяющим мощность лампочки и светильника, является количество светодиодов, которые используются для освещения. Количество светодиодов может существенно различаться.

Их часто устанавливают на промышленных объектах, в складских помещениях, в частных домах и квартирах. Светодиодный светильник подключается к бытовой сети 220 вольт. При этом следует соблюдать соответствующую схему. Основные способы подключения светодиодных светильников Схема подключения светодиодного светильника может отличаться. Варианты имеют преимущества и недостатки. Последующие соединяют между собой в одну цепь. Крайний элемент в группе соединяют с нулевым контактом. Преимущества метода — это применение всего одного провода. Так удается сократить затраты на проводку.

Мы продаем трековые светодиодные светильники для жилых, коммерческих и офисных помещений. Вариант, как правильно подключить светильник, никак не коррелирует с их конструктивными особенностями. Правила всегда одинаковые. В данном материале расскажем все о подключении светодиодного светильника на простом человеческом языке. А также осветим тему, как подключить два или три светодиодных светильника с этим часто возникают проблемы. Вообще-то никакой особой проблемы тут нет. Такие устройства можно тут же подсоединять к обычной электропроводке в вашем доме или офисе. Как подключить светодиодный светильник? Легко и просто. Этот самый блок выпрямляет, стабилизирует и понижает входное напряжение до необходимого значения.

Вариант 3 подключения LEDs к электрической сети переменного напряжения 220 В

При положительном полупериоде ток протекает через резистор R1, диод и светодиод. При отрицательном ток не протекает, т.к. диод в этом случае включается в обратное направление.

Расчет параметров схемы аналогичен второму варианту. Кому надо — посчитает и сравнит. Разница небольшая.

Минусы подключения по 3 варианту

Если самые «пытливые умы» уже посчитали, то могут сравнить данные со вторым вариантом. Кому лень — придется поверить на слово. Минус такого подключения — также низкая яркость светодиода, т.к. ток протекающий через полупроводник составляет всего IHL1.СР = (2,8-4,2) мА.

Зато при такой схеме мы получаем заметное снижение мощности резистора: РR1.МАКС = 1,2 Вт вместо 2,4 Вт полученных ранее.
