Давление в газопроводе: технические нормы + особенности распределения на линии по давлению газа

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

• низким — до 0,05 кгс/см2;
• средним — до 0,05 до 3,0 кгс/см2;
• высоким — до 6 кгс/см2;
• очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

1. приготовления еды в расчёте на 1 человека в месяц;
2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
3. индивидуальное отопление жилых помещений и хозяйственных построек;
4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

1. Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
2. Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
3. Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
4. При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
5. Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
6. Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
7. Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
8. Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
9. Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Какое давление в газовой трубе

На разных участках газопровода поддерживается разный напор. Нормы следующие.

Магистральный газ – в магистралях 1 класса поддерживается от 2,5 до 11,8 МПа, в трубопроводе 2 класса – от 1 до 2,5 МПа.

Автономная система – давление газа в газопроводе частного дома должно находиться в диапазоне от 3 до 6 бар. Манометр устанавливается на газгольдере и оценивает уровень подачи. Если показатель падает ниже 1,5 бара, необходимо вызывать газовоз для заправки горючим. После редуктора нередко устанавливают еще один анализатор. Стандартный показатель в этой точке – 37–39 мбар

Внимание нужно обращать на постоянность цифры. Манометр на цокольном входе – третья контрольная точка системы, должен показывать то же значение, что и прибор возле редуктора – 37–38 мбар.

В квартире и частном доме – стандартным выступает показатель в 0,3–0,6 МПа

В последнее время к зданиям порой подводят сети среднего давления – от 0,6 до 1,2 МПа. Связано это с повсеместной установкой газовых котлов для отопления.

Манометр позволяет контролировать напор во внутридомовой сети и вовремя принимать меры при поломке оборудования или утечке.

Законодательные нормативы

При составлении проекта на подключение жилого дома к газовой магистрали учитываются многие технические параметры

Для этого важно знать тип прокладки трубы и величину давления топлива. Исходя из подобных данных на газораспределительной станции принимается решение о выдаче согласования на проект.

Оборудование для газаИсточник profile.ru

Природный газ является одним из наиболее дешевых и экологичных видов топлива, поэтому он получил широкое распространение в быту и промышленности. Постоянно возрастающее количество пользователей газа обуславливает разработку новых законов и норм, которые регулируют его применение. К важным документам в законодательстве относят определение стандарта подключения дома к газовой магистрали.

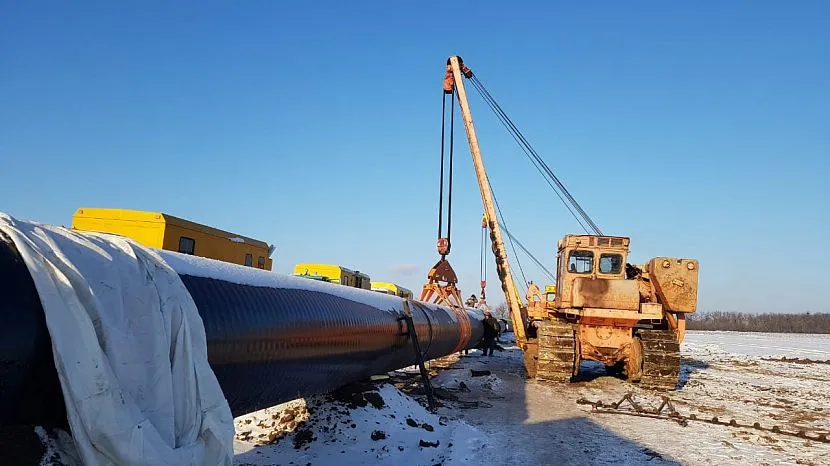

Строительство газовой магистралиИсточник biz.liga.net

В 2010 году в Российской Федерации были приняты нормативные акты, которые являются:

• Официальной документацией, требования которой обязательны к исполнению;
• Предметом контроля и проверок надзирательных органов для обеспечения безопасности оборудования;
• Основанием для судебных дел и подачи исков;
• Значимой причиной для наложения штрафных санкций в случае правонарушений.

Размещение газовой трубыИсточник geoinfo.ru

Путь природного газа от месторождения к потребителям

Использование газового оборудования для приготовления пищи и обогрева давно стало нормой жизни как в больших городах, так и в отдаленных селениях. Широкое распространение голубого топлива решило множество проблем потребителей и сделало жизнь намного проще, чем еще несколько десятилетий назад. Отпала необходимость использовать дрова, уголь и другие материалы для обогрева, а приготовление еды на газовых плитах дало возможность освободить множество времени для хозяек. В промышленности также наступил переворот в связи с внедрением газа. Многие предприятия обладают собственными газовыми станциями и котельным оборудованием, что позволяет увеличить скорость производства и удешевить себестоимость продукции.

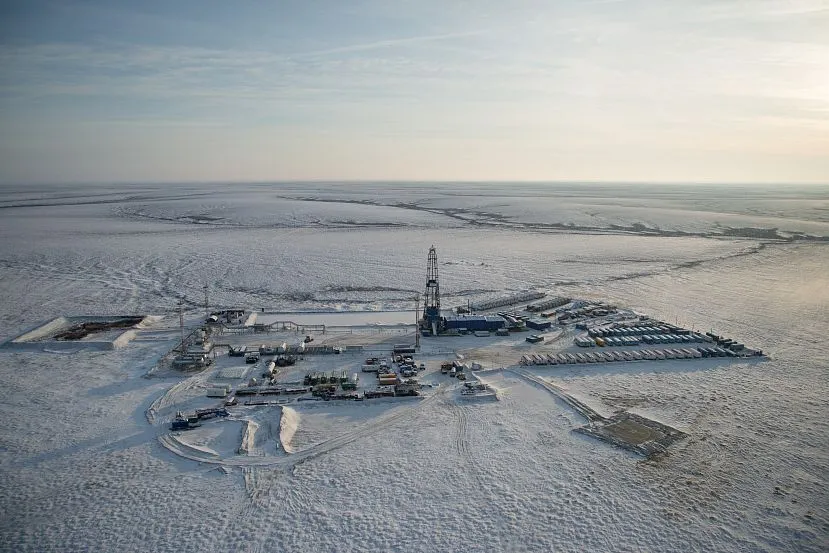

Газовое месторождениеИсточник gazprom.ru

Все мы привыкли каждый день поджигать газ на плите, открывать горячую воду, нагретую колонкой, и греться зимой от теплых труб у котла. Но мало кто действительно задумывается, как именно голубое топливо попадает в наши дома. Ведь газовые месторождения расположены в отдаленных местностях, иногда на расстоянии в несколько тысяч километров от конечного пункта потребления. Для того чтобы организовать бесперебойную доставку топлива к городам и селам, существует широкая сеть разветвленных каналов, которые являются газовыми магистралями.

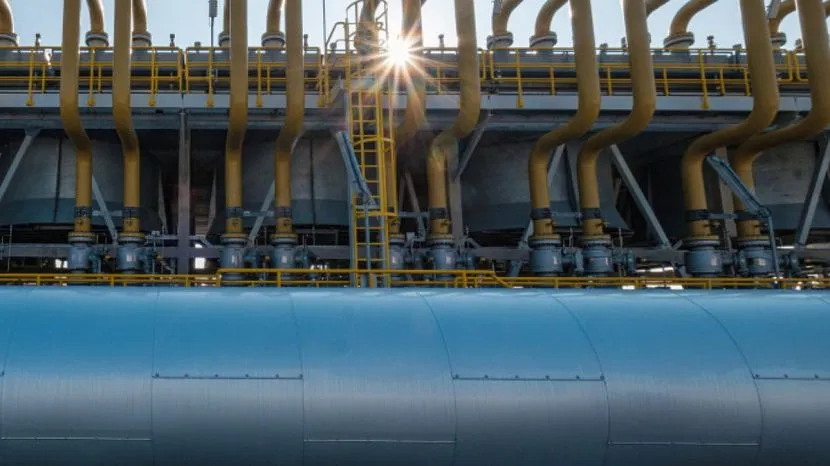

Станция ГРСИсточник saratov-tr.gazprom.ru

Прежде, чем попасть в основную сеть, газ проходит долгий путь и подвергается многоступенчатой системе воздействий. Сразу после добычи топлива на месторождении его тщательно очищают и подготавливают к транспортировке. На компрессорных станциях происходит нагнетание газа, чтобы по магистрали он двигался с высокой скоростью, а также с большим напором. Это необходимо для того чтобы топливо быстро преодолевало расстояния и спустя некоторое время оказалось на газораспределительной станции, где будет выполнена его последующая обработка.

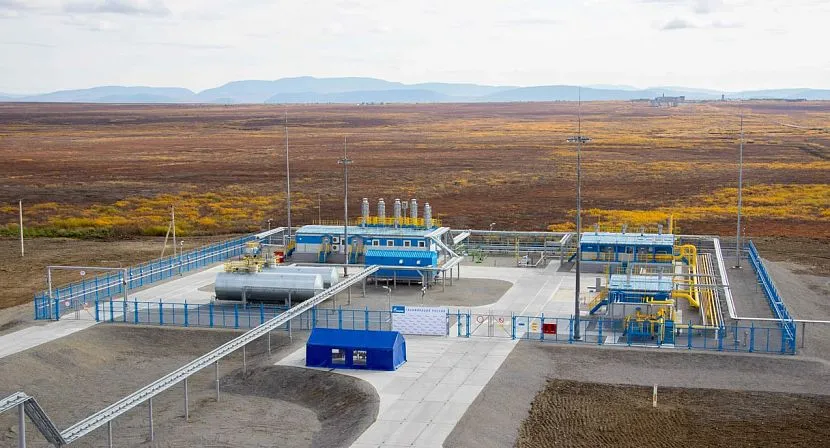

Предприятие газового оборудованияИсточник ngosar.ru

На ГРС расположено специальное оборудование, которое понижает давление газа в трубах и насыщает его специальными веществами – одорантами. Это делается для предотвращения утечки газа, ведь в чистом виде он не имеет цвета и запаха. Затем происходит дополнительное очищение топлива, прежде чем направить его в распределительные газопроводы населенных пунктов.

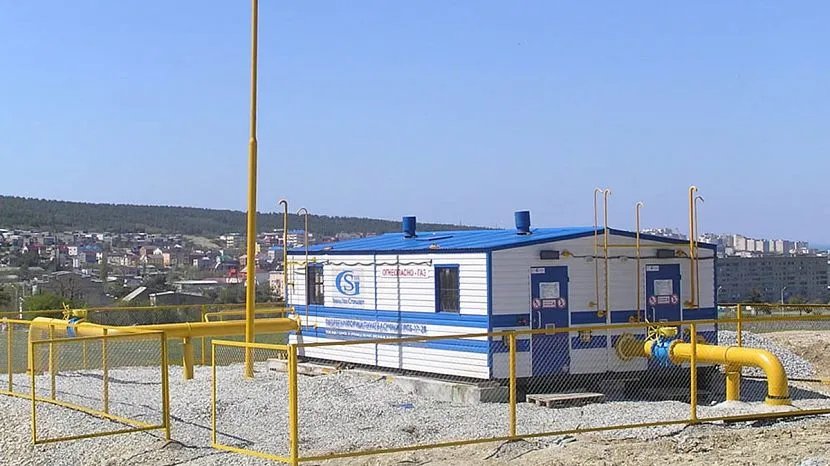

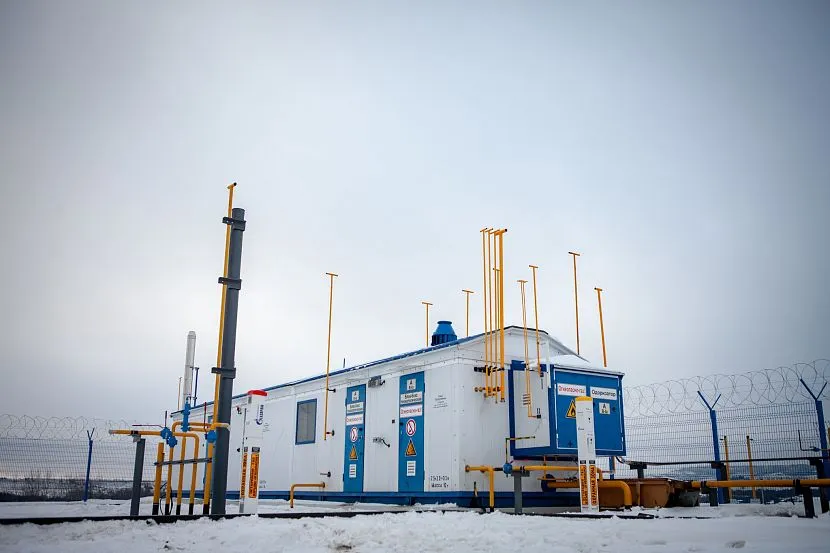

Пункт регуляции газаИсточник gazstn.ru

Газовое оборудование настроено на потребление газа с определенными показателями давления, которые не могут быть изменены. Обычно это низкие или средние значения, характерные для внутренних домовых сетей. Чтобы добиться подобных величин, применяются специальные установки на станциях, понижающие напор топлива.

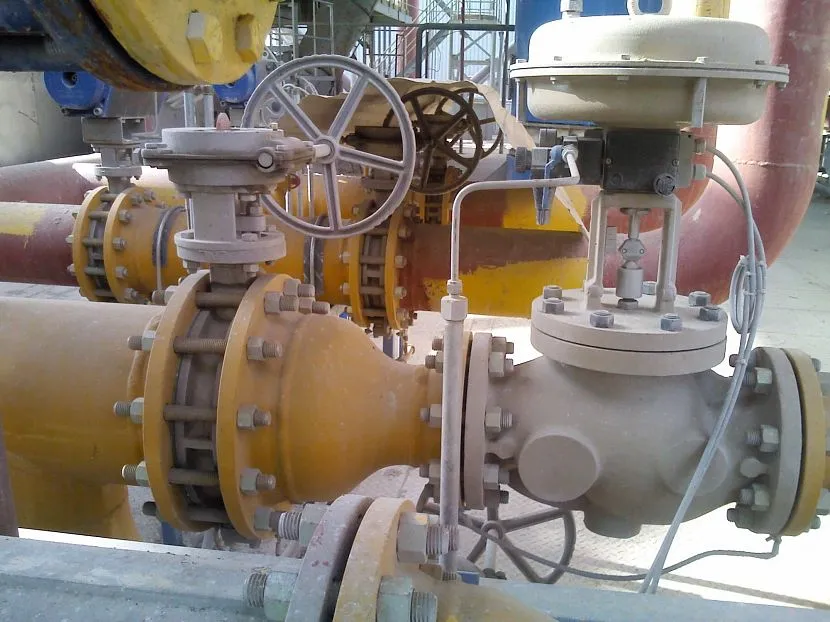

Запорная газовая арматураИсточник pgo.by

Прежде, чем поступить во внутренние газопроводы, в пределах населенных пунктов топливо транспортируется по наружным трубам и проходит на газораспределительные пункты городов и селений. Там газ еще раз очищают, регулируют его состав, качество и давление, снова понижают его напор и отправляют дальше в направлении каждого отдельного дома, строения, предприятия.

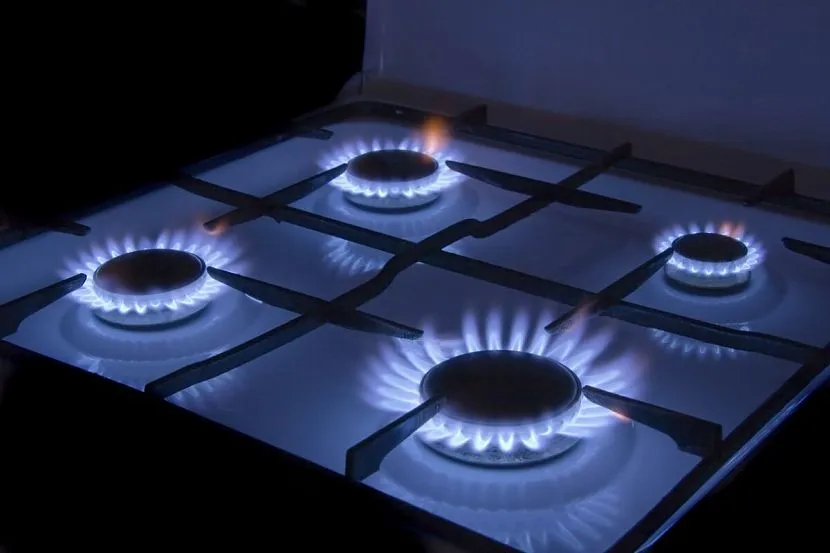

Конфорки газовой плитыИсточник vestnikao.ru

Пройдя весь этот сложный путь, газ наконец-то попадает внутрь наших домов, где он распределяется для каждого типа оборудования. Газовые плиты, котельные установки, водонагреватели и другие устройства – все они работают благодаря этому виду топлива. На всех типах приборов установлены специальные горелки, в которых происходит добавление воздуха для придания горючести смеси. Без доступа кислорода газ гореть не будет, поэтому такое условие необходимо для работы устройств.

Что делать и куда обратиться, если падает?

Права потребителей защищены Законом РФ, и газоснабжение не является исключением. Постановлениями Правительства РФ от 21.07.2008 №549 и №354 от 6 мая 2011 г. четко регламентируется порядок поставки газа для нужд граждан. Давление газа признается параметром, который обязаны обеспечивать обслуживающие организации (узнать больше об обслуживании газового оборудования можно здесь).

Длительное падение давления ниже установленной допустимой нормы считается предоставлением коммунальной услуги ненадлежащего качества. В этом случае гражданин должен сообщить о случившемся в аварийно-диспетчерскую службу газоснабжающей организации.

Уведомление о нарушении может быть подано в письменной форме или по телефону. При устном обращении диспетчер должен зарегистрировать его и сообщить номер регистрации и время ее проведения заявителю, а также назвать свою фамилию. В свою очередь заявитель должен указать свои ФИО, адрес проживания и суть претензии.

Если давление газа ниже нормы, то потребитель имеет право потребовать пересчет платежа за коммунальную услугу (о том, как рассчитать оплату за газ по нормативам и по счетчику в 2019 году, читайте тут). Ежемесячная плата снижается на 0,1% за каждый час подачи газа, несоответствующего качества (если падение составило менее 25% от допустимой нормы). При снижении давления более, чем на 25%, плата вообще не вносится до исправления нарушения.

Важно! В случае когда газоснабжающая организация не спешит устранять нарушение, потребитель может обратиться в суд. Он вправе потребовать компенсацию материальных и моральных убытков в соответствии с Законом о защите прав потребителей.

Газоснабжение квартир и частных домов полностью подчиняется установленным правилам оказания коммунальных услуг

Давление газа признается основным параметром, определяющим качество услуги. Законодательство РФ жестко регламентирует его величину и допустимые отклонения. Снижение давления сверх норматива дает право потребителям требовать устранения нарушения, пересчета коммунальных платежей и компенсации ущерба

Газоснабжение квартир и частных домов полностью подчиняется установленным правилам оказания коммунальных услуг. Давление газа признается основным параметром, определяющим качество услуги. Законодательство РФ жестко регламентирует его величину и допустимые отклонения. Снижение давления сверх норматива дает право потребителям требовать устранения нарушения, пересчета коммунальных платежей и компенсации ущерба.

Для решения вашего вопроса – обратитесь за помощью к юристу. Мы подберем для вас специалиста. Звоните 8 (800) 350-14-90

Плохо

Полезно!
1

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления

Газопровод является важным элементом системы газоснабжения, так как на его строительство приходится 70…80 % всех инвестиций. При этом 80 % общей протяженности газораспределительных сетей составляют газопроводы низкого давления и 20 % — газопроводы среднего и высокого давления. К магистральным газопроводам относятся газопроводы и их ответвления диаметром до 1420 мм со средним давлением от более 1,18 МПа (12 кгс/см2) до 15 МПа (153 кгс/см2) — по классификации давления — Высокое* (см. ниже).

В системах газоснабжения различают в зависимости от давления транспортируемого газа:

• газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
• газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
• газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
• газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
• газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопроводы низкого давления используются для подачи газа в домашние хозяйства, общественные здания и объекты общественного назначения.

Газопроводы среднего давления подают газ к газопроводам низкого давления, промышленным и коммунальным объектам через газорегуляторные пункты (ГРП). Газопроводы высокого давления подают газ на промышленные предприятия и газопроводы среднего давления через газорегуляторные пункты (ГРП). Связь между потребителями и газопроводами разного давления осуществляется через ГРП, ГРЩ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от места расположения газопроводы можно разделить на наружные (улица, квартал, двор, подворье, здание) и внутренние (внутри зданий и сооружений), а также подземные (подводные) и надземные (надводные). В зависимости от назначения системы газоснабжения газопроводы можно разделить на распределительные, подводящие, всасывающие, отводящие и межхозяйственные.

Распределительные газопроводы — это наружные газопроводы, транспортирующие газ от магистральных газопроводов до входных газопроводов, а также газопроводы высокого и среднего давления, предназначенные для подачи газа к одной установке.

Газовый ввод — это участок от точки подключения к распределительной линии до отключающего устройства на газовом вводе.

Газовый ввод — это участок от отключающего устройства на входе в здание до внутренней газовой линии.

Газопроводы внутри жилых районов — это распределительные газопроводы, расположенные вне жилых районов.

Участок от газового ввода до точки подключения газового прибора или системы отопления считается внутренним газопроводом.

Материалы для газопроводов

В зависимости от материала трубы газопроводы делятся на металлические (сталь, медь) и неметаллические (полиэтилен).

Существуют также трубопроводы с природным газом, сжиженным нефтяным газом (LPG) и сжиженным природным газом (LNG) при криогенных температурах.

Принцип построения распределительных систем газопроводов

Газораспределительные системы можно разделить на кольцевые, петлевые и смешанные. В односторонних газовых сетях газ направляется к потребителю в одном направлении, т.е. потребители снабжаются в одном направлении.

Кольцевые сети, с другой стороны, состоят из замкнутых контуров, т.е. газ может направляться к потребителям по двум или более трубам.

Надежность кольцевых сетей выше, чем надежность тупиковых сетей. При проведении ремонтных работ на кольцевой сети отключается только часть потребителей, подключенных к этому участку.

Конечно, когда вам нужно подключить газ на своем участке или сделать проект газоснабжения многоквартирного дома, эффективнее и рациональнее обратиться в солидные, сертифицированные компании, чем учить наизусть термины. Мы выполним газовые работы на вашем участке качественно и в оговоренные сроки.

Общая информация о давлении

Поддерживаемое давление газа зависит от назначения трубопровода

По определению давление – физическая величина, равная силе, которая действует на единицу площади под 90° к поверхности. Так как голубое топливо передается по трубопроводам, здесь условной поверхностью выступает площадь сечения трубы, а напор определяет скорость перемещения вещества.

Давление на разных участках газопровода от месторождения до форсунки в газовом котле поддерживается разное.

Виды давления

Напор в трубах жестко нормируется. Если в магистральной трубе величина слишком мала, переместить газ к другой станции попросту не удастся. Если давление в домовой сети будет слишком велико, на конечном пункте – горелке, газовую смесь не удастся смешать с кислородом в нужной пропорции, чтобы поддерживать горение, а не спровоцировать взрыв.

По величине напора классифицируют газопроводы. А так как он поддерживается постоянно, газ «связывают» с этой величиной.

Различают магистральные и распределительные газопроводы.

Магистральные – по такому трубопроводу газовую смесь передают на большие расстояния. С определенной частотой здесь установлены газокомпрессорные станции, которые поддерживают необходимый уровень. Конечным пунктом для магистрали служит местная распределительная станция. По уровню напора различают 2 вида:

• магистральные сети 1 класса – с рабочим давлением от 2,5 до 11,8 МПа включительно;
• 2 класса – поддерживается по нормативу 1,2–2,5 МПа.

Распределительные – по трубопроводу газ доставляют от станций к конечному потребителю – внутридомовым сетям. Различают:

• 1 категория – бытовой газ передается под давлением от 0,6 до 1,2 МПа;
• категория 1а – более 1,2 МПа;
• 2 категория – 0,3–0,6 МПа.

Единицы измерения

Измеряется давление самым разным образом. Но если речь идет о газовой линии, чаще всего используются следующие варианты:

• 1 мм. рт. ст – эта единица очень наглядна, особенно когда используют для измерения жидкостный манометр.
• 1 атм – единица измерения более традиционная. Первой величиной, которую можно было с чем-то сравнивать, было атмосферное давление. Величина, высчитываемая от абсолютного нуля, носит название абсолютная. Отсюда, избыточное давление равно разнице между абсолютной и атмосферной величиной. При изменении разряжения определяют, насколько уровень в некотором ограниченном объеме – трубопроводе – меньше атмосферного. Эту величину называют вакуумметрическим давлением. При ремонте или обследовании внутридомовых сетей измеряют вакуумметрическое в системе удаления дыма, и избыточное давление – в газопроводе.
• 1 бар – единица, более распространенная в Европе. 1 бар равен 100000 Па.
• 1 Па – единица измерения принятая в системе СИ. Неудобна тем, что слишком мала – всего 1 ньютон на 1 м². При обследовании газопроводов используют большую единицу – 1 МПа, равный 1000000 Па(паскалей).

Единицы легко перевести друг в друга, воспользовавшись онлайн-калькулятором.

На что влияет давление газа в трубах

Значительное повышение или снижение напора приводит к некорректной работе оборудования. Норма для жилых домов — 0,003 МПа

Для нормальной работы газового оборудования газ должен подаваться под тем напором, на которое оно рассчитано. Если это распределительная станция в цеху, напор в трубах должно быть высоким. Однако обычному пользователю – жителю квартиры или частного дома, приходится сталкиваться только с низким или условно средним значением в распределительных сетях.

На практике различают 3 ситуации.

• Среднее давление газа – голубое топливо подается на форсунки и горелки под нормальным напором. При этом газ в правильной пропорции смешивается с кислородом из воздуха и горит, обеспечивая подачу тепла.
• Выше нормы – часть газа не сгорает. Либо накапливается, либо окисляется только до угарного газа. Это может привести к отравлению, пожару или даже взрыву.
• Низкое давление газа – сгорает полностью, но подается в недостаточном количестве, в результате огонь на горелке нельзя сделать интенсивным. Отопительный котел не вырабатывает достаточного количества тепла.

Как низкое давление природного газа в газопроводе влияет на работу котла

Для нормальной работы газового котла давление природного газа на входе должно быть не ниже определенной величины.

Например. По данным инструкции производителя, для настенного газового котла Protherm Гепард или Пантера давление природного газа на входе должно быть в диапазоне 13-20 мБар (1,3-2,0 кПа).  Тогда, в режиме максимальной мощности давление газа на горелке котла равно 11,6 мБар. Если давление газа на входе котла будет меньше минимальной величины 13 мБар, то газовый клапан уже не сможет выдать на горелку котла газ с необходимым давлением 11,6 мБар. Количество подаваемого на горелку газа уменьшится. Тепловая мощность котла снизится.

В случае значительного падения давления газа на входе в котел, горелка котла теряет пламя из-за недостатка газа. Пламя на горелке гаснет. Или пламя на горелке вообще не сможет зажечься. Котел отключается от защиты и на дисплее котла появляется сообщение об ошибке.

В сервисной инструкции настенного котла Protherm указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (24 кВт.) и 79,4% при работе с минимальной мощностью (8,5 кВт.).  Если давление газа на входе в котел ниже нормы, то мощность котла уменьшается и КПД котла тоже снижается.

А теперь, сравните минимально допустимое давление в газопроводе по утвержденным Правительством Правилам — 0,7 кПа, или даже норму 1,2 кПа., и необходимое для нормальной работы котла Protherm минимальное давление 1,3 кПа.?! Приходится делать вывод, что нормальная работа котла в Российской сети газопотребления гарантируется не во всех местах!

Другой пример. Для настенного котла Navien Deluxe давление природного газа на входе должно быть в диапазоне 10-25 мБар (1,0-2,5 кПа). Как пишет производитель в инструкции по эксплуатации, котел стабильно и безопасно функционирует при давлении природного газа на входе 4 мБар (0,4 кПа). Максимальная мощность при этом давлении снижается, но котел работает!

Очевидно, что котел Navien Deluxe лучше приспособлен к работе в Российской сети газопотребления жилого дома.

При выборе котла для своего дома, учитывайте необходимую для нормальной работы величину давления природного газа на входе газового котла!

Прошу не рассматривать указанные выше марки котлов в качестве рекламы или антирекламы. Марки котлов для примера выбрал достаточно случайно. Котлы выбирают по множеству параметров. У каждой марки котлов есть свои достоинства и недостатки.

Какое давление лучше среднее или низкое?

Вначале для жилых домов подавалось низкое давление около 0,03 Мпа, так как при среднем показателе, было необходимо приобретение дорогостоящего оборудования, которое способно снизить давление на входном участке газа в трубы изнутри помещения. Так как потребителей слишком много, то низкого давления может не хватить на все дома, особенно в зимний период, когда активно работает отопление. Система, имеющая средний показатель давления, такая проблема исключается. Также современное оборудование, то есть котлы, имеют высокие требования, и бесперебойно работают только при среднем давлении. Если показатель является низким, то котел начинает плохо работать или вовсе отключается, пока не появится необходимое давление. Лучше не приобретать котел, предназначенный для среднего давления, при низком показателе. В таком случа приобретают комбинированные твердотопливные котлы, которые можно использовать для отопления твердыми материалами, при отсутствии газа или его низком давлении. Слишком высокое давление также не является хорошим показателем для жилого помещения, так как могут возникать аварийные ситуации, поэтому для таких показателей необходимо устанавливать систему распределения. Газ с низким давлением подается в маленькие поселки, детские дома, школы или садики. Крупные города или мегаполисы оснащают газопроводом с высоким давлением.

Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.

Современные газовые котлы

Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

Газовая магистраль в небольшом населенном пункте

В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

Особенности бытового газа и его циркуляция

Топливо, которое используется для обогрева жилья и приготовления пищи, обладает неоднородным составом. Оно включает в себя множество компонентов природного происхождения, а также специальные добавки для предотвращения протечки. Вещества с резким запахом добавляют в газ для своевременного выявления аварийной ситуации, когда их концентрация в воздухе не превышает 5%.

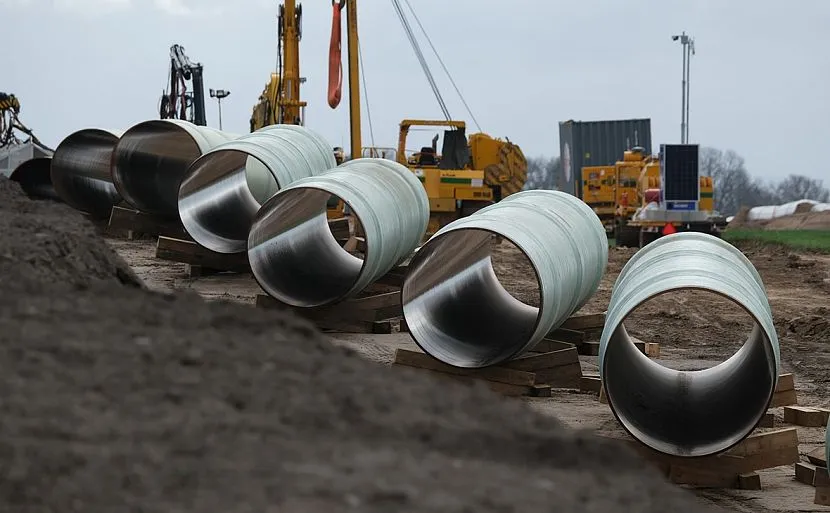

Газопровод с трубамиИсточник snmash.ru

Основным компонентом бытового газа всегда является метан, его количество составляет от 80 до 100%. Чем больше этого элемента содержится в топливе – тем лучшим считается его качество. Также в составе присутствуют и другие включения – этан, пропан, бутан, водяные пары, азотные и гелиевые соединения. Большая доля таких веществ негативно влияет на состояние труб и окружающей среды, поэтому предпочтительным является газ с высоким содержанием метана.

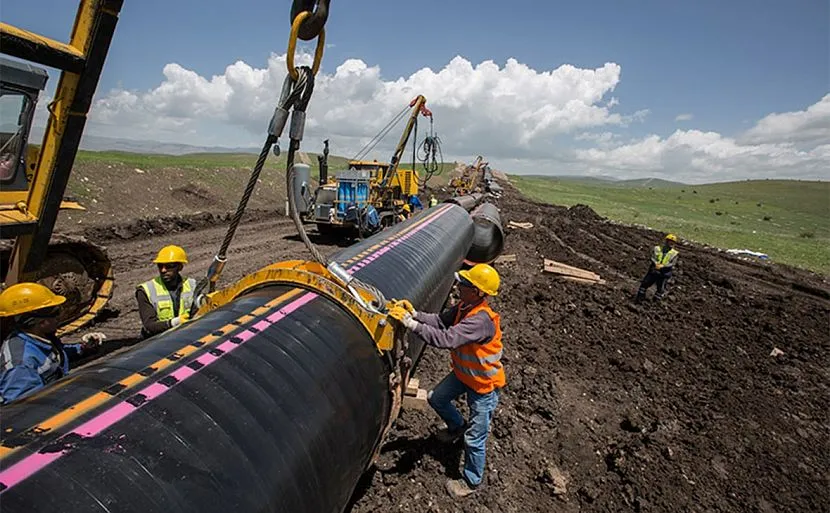

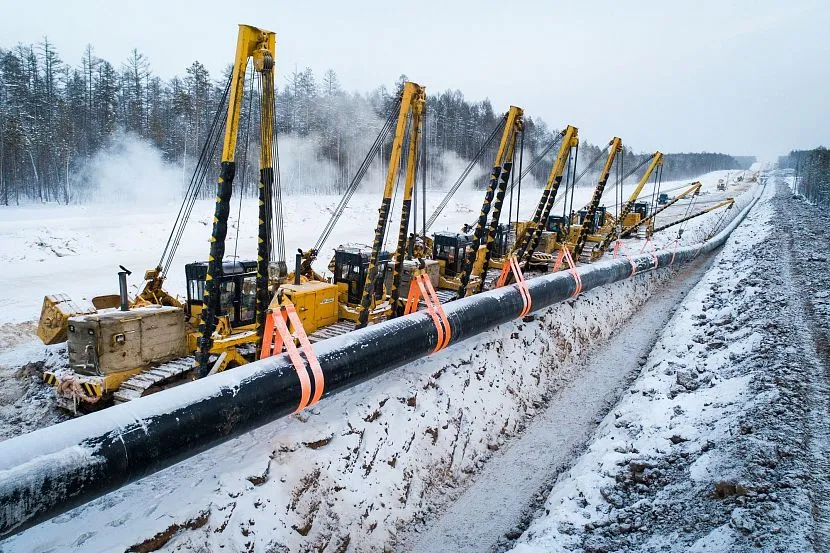

Укладка газопроводаИсточник rbc.ru

Природный газ добывается на месторождениях и поставляется к потребителям по сложной системе газопроводов. На первом этапе топливо попадает в магистрали, где оно под большим давлением транспортируется на многие километры к различным населенным пунктам. Для того чтобы конечные потребители получили возможность безопасно использовать газ, существуют газораспределительные станции. На них расположено специальное оборудование, которое осуществляет снижение давления газа в трубах и подготавливает топливо к последующему употреблению. Параллельно происходит очищение газа и насыщение его одорантами – сигнальными веществами для выявления утечки продукта.

После прохождения ГРС газ транспортируется к распределительным пунктам, откуда он будет подан конечным пользователям. Эти объекты оборудованы регулирующей аппаратурой, с помощью которой происходит контроль состава и давления газа. Там же расположены фильтры, сквозь них топливо проходит для еще большего очищения. На пунктах выявляют наличие дополнительных веществ в газопроводе и определяют состав газа.

Детали газовых трубИсточник rbc.ru
