Устройства для протяжки проводов и кабелей через закрытые монтажные каналы

Тяжение кабеля

Схема подключения кабеля на барабане к тяговому тросу:

Заметьте, что на этом устройстве имеется динамометр, который контролирует усилие тяжения. Максимально допустимые усилия для кабелей СПЭ можно взять из таблиц:

Технические характеристики для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв.

В современных монтажных организациях для монтажа используются тяговые лебедки оснащенные миникомпьютером, который автоматически контролирует тяжение и составляет протокол протяжки кабеля.

В таком протоколе указывают усилие тяжения, скорость и другие данные монтажа. Протокол входит в паспорт любой кабельной линии СПЭ.

На сложных трассах, при больших длинах, широко применяют подтягивающее устройство. Кабель проходит сквозь него.

Работать такое устройство должно синхронно с тяговой лебедкой. Достигается это путем соединения их цепей управления между собой.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Нюансы выбора протяжки

При подборе УЗК рекомендуется учесть длину протягиваемого кабеля, а также его сечение. Если неизвестно точное значение длины прокладываемого проводника, то следует запастись протяжной бухтой большего размера, порядка 50 метров. При приобретении зонда с меньшей длиной, чем имеет технологический канал — устройство будет бесполезным. Понадобится учитывать планируемую схему раскладки проводов, чтобы подобрать соответствующий материал УЗК.

Необходимо иметь в виду, что использование двух и более протяжек соединенных между собой посредством механизма для удерживания провода сопровождается снижением показателей управляемости протяжного устройства.

https://youtube.com/watch?v=xyfdRXBddJs

Устройство протяжки кабеля позволяет качественно и быстро смонтировать проводку в любом помещении. Главное, правильно подобрать зонд, учитывая материал изготовления, длину и сечение.

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

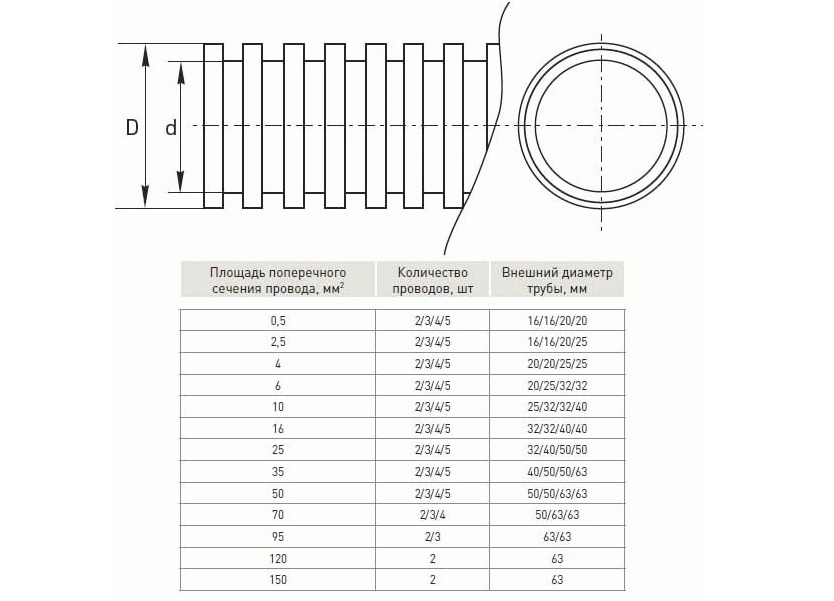

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой
Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Где применяется

Для создания сложных линий или систем в труднодоступных местах монтажники и строители активно используют устройство для протяжки кабеля. Приспособление помогает преодолеть находящиеся на пути прокладки разнообразные виды пустот:

• трубы;
• короба;
• каналы;
• металлорукава;
• панели перекрытия.

Функционально применение УЗК сопоставимо с использованием зонда. Инструмент служит для введения кабельно-проводниковых продуктов в нужную рабочую зону.

Устройство для протяжки кабеля употребляется при:

• создании линии электропроводки;
• оборудовании телефонной или компьютерной связи;
• установке домофонов;
• формировании видео-, аудиосистем;
• оснащении систем охранной, пожарной сигнализации;
• монтаже в навесных потолках, под напольным настилом.

УЗК применяется, когда необходимо протянуть провод либо кабель внутри закрытой полости. Сначала канал проходится прутком. Потом к специальной насадке крепится кабель (провод). После фиксации кабеля пруток вытягивают обратно, протягивая кабель через внутреннее пространство канала.

Рытье траншеи под кабель – расстояния и размеры

Типичные ошибки при работе с кабельными чулками

Зачастую при работе с кабельными чулками допускаются ошибки

Для того чтобы сделать все правильно, стоит обратить внимание на следующие моменты:

При небрежном и неполном впускании кабеля в рукав чулка возможен срыв

Это к тому же приведет к повреждению провода.
Важно следить за соответствием диаметров чулка и кабеля. Многие умельцы пытаются увеличить диаметр провода с помощью липкой ленты или отрезка шланга. Делать это категорически запрещается.
При использовании кабеля с алюминиевой оболочкой стоит позаботиться о защите поверхности, применив подающую трубку.

Делать это категорически запрещается.
При использовании кабеля с алюминиевой оболочкой стоит позаботиться о защите поверхности, применив подающую трубку.

Для использования кабельного чулка потребуется наличие определенных навыков и умений. Это приспособление играет очень важную роль при прокладке высоковольтной линии или в качестве захватывающего устройства.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Как протянуть кабель через гофру
• Что такое наведенное напряжение
• Что делать, если разбилась энергосберегающая лампа

https://youtube.com/watch?v=dU1QDGOvc8s

Для чего нужны гофры, их характеристики

Наибольшее распространение получили поливинилхлоридные, полиэтиленовые, полипропиленовые, полиамидные и металлические каналы. С виду эти изделия представляют собой гофрированные трубы с тонкой стальной струной внутри. Эта проволока (ее называют протяжкой) выполняет функцию зонда, облегчая процедуру укладки кабеля. Также встречаются более дешевые варианты без протяжки: укладывать в них провода намного труднее.

Гофрированная труба с протяжкой

Эксплуатационные характеристики гофрированных трубок зависят от материала их изготовления. К примеру, изделия из стали демонстрируют большую механическую прочность и стойкость к открытому пламени. Пластиковые модели обладают диэлектрическими свойствами и малым весом. Популярность трубок из поливинилхлорида объясняется их дешевизной и способностью к самозатуханию.

Для удобства выбора подходящей по характеристикам гофры эти изделия окрашиваются в определенные цвета, согласно общеевропейским стандартам:

• Белый. Обустройство компьютерных коммуникаций.
• Серый. Монтаж электрической проводки различных типов.
• Коричневый, черный. Коммутация к электросети мощных бытовых приборов.
• Зеленый. Прокладки телефонных линий.
• Красный. Организация проводки в уличных условиях.
• Желтый. Подключение газового оборудования.
• Синий. Обустройство водоснабжения.

Основные характеристики протяжек для проводов

УЗК для электропроводки представляют собой неотъемлемую часть системы кабельной инфраструктуры. Их цель — обеспечить безопасное и надежное удержание проводки по всей протяженности. Они имеют разные конструкции, в зависимости от требований и специфики используемой проводки, а также условий эксплуатации.

Одной из основных характеристик УЗК стала механическая прочность. Они должны выдерживать воздействие внешних факторов, таких как вибрации, перепады температур, а также вес и натяжение кабеля. Правильно спроектированная и изготовленная продукция предоставляет надежное удержание проводки, предотвращая натяжение и изгибы, которые приводят к повреждениям или обрывам.

Второй важной характеристикой является совместимость с конкретным типом используемого кабеля. Проводка различается по размеру, форме и материалу, из которого они изготовлены

УЗК должны быть специально разработаны под эти характеристики кабеля, чтобы обеспечить оптимальную фиксацию и безопасность эксплуатации.

Прочность и долговечность также важны, особенно при установке на длительный срок. Кабели должны быть защищены не только от внешних воздействий, но и от вмешательства людей. УЗК должны быть устойчивыми к коррозии, ультрафиолетовому излучению, механическим повреждениям и другим факторам, которые сокращают их срок службы и ухудшают качество кабельной инфраструктуры.

Разновидности протяжек

Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:

• сталь;
• стекловолокно;
• нейлон.

Для каждого вида протяжки имеется конкретная зона применения.

Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.

Кабельная протяжка из стекловолокна

УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.

УЗК Greenlee из стальной проволоки

Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.

Нейлоновая протяжка для кабеля

Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:

• минимальное трение;
• увеличенная прочность;
• повышенная износостойкость;
• возможность использования в любых климатических условиях.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой
Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Порядок эксплуатации УЗК

Устройство для протяжки проводов и кабелей (УЗК) представляет собой набор инструментов и аксессуаров, которые используются для протяжки кабельной продукции через закрытые монтажные каналы. Если вам необходимо выполнить протяжку проводов в квартире или в офисе, то УЗК поможет вам в этом.

Основные разновидности УЗК

УЗК имеет различные модификации и комплектации, в зависимости от условий его применения. Основные разновидности устройств для протяжки проводов и кабелей включают:

• Электрошаман – это специальное устройство, которое позволяет протягивать провода и кабели через монтажные каналы путем использования электрической энергии.
• Лаборатория протяжек – это комплектация УЗК, которая включает в себя различные инструменты и аксессуары для проведения протяжки проводов в условиях лаборатории или испытательной сферы.
• CS-CSNet – это специальное устройство, которое используется для протяжки кабелей в условиях международных сетей связи.

Порядок эксплуатации УЗК

Для успешной протяжки проводов и кабелей через закрытые монтажные каналы с использованием УЗК, необходимо следовать определенному порядку действий:

1. Изучите основные сведения об устройстве и принципе работы выбранного вами УЗК.
2. Оцените гибкость и дополнительные возможности проводов и кабелей, которые будут протягиваться.
3. Выберите подходящий набор инструментов и аксессуаров для протяжки, учитывая особенности монтажных каналов и условия эксплуатации.
4. Подготовьте монтажные каналы перед протяжкой проводов и кабелей, убедившись в их свободности от преград.
5. Начните протяжку проводов и кабелей посредством применения выбранного УЗК.
6. При необходимости используйте дополнительные инструменты и аксессуары для протяжки в труднодоступных участках монтажных каналов.
7. Проверьте качество протяжки проводов и кабелей, убедившись в их надежности и правильном подключении.

При эксплуатации УЗК необходимо учитывать нюансы и особенности каждого конкретного устройства

Важно иметь представление о его комплектации, возможностях и ограничениях. Также необходимо соблюдать правила безопасности и следовать рекомендациям производителя

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

• Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
• Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
• Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
• Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
• Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
• Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
• Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
• Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Комплектация устройства

Традиционно УЗК состоит из комплекта наконечников, стеклопрутка, тележки. Более богатые комплектации могут включать дополнительные аксессуары. Производители предлагают приспособления для захвата протяжки, специальную пружину для быстрого зажима кабелей, гель-смазки.

В зависимости от длины прутка его складывают в круг или наматывают на катушку. Более массивные катушки закрепляют на тележке, которая имеет колеса для удобного и быстрого перемещения.

Маркировочные цифры указывают на диаметр прутка, его длину. Диаметр прутка измеряется миллиметрами, может составлять 3,5 мм, 6 мм, 9 мм, 11 мм. Например, цифры 11/150 означают, что на катушку намотан пруток диаметром 11 мм, длиной 150 м.

Для удобства затягивания кабельных проводников пруток с двух сторон оконечен наконечниками. Служат они для удобства захвата и затягивания провода. Так, наконечник с двойной петлей (кабельный чулок) способен быстро и качественно захватывать кабель, весящий до 5,5 т, и удерживать проводник в вертикальной плоскости для проведения монтажа.

Наконечники имеют резьбу, что позволяет присоединять различные приспособления. Это могут быть направляющие головки, соединительные трубки, компенсаторы вращения и др. Наибольшее распространение получили 2 вида наконечников: с направляющей головкой и с ушком для крепления протягиваемого провода.

Как вспомогательные могут использоваться гидравлические кабельные домкраты, направляющие кабельные ролики, защитные кабельные вводы, кабельные изгибы (колена).
Уменьшают тяговые усилия, защищают проводник от механических повреждений различные лубриканты – гели для смазки кабеля.

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

• особенности самой кабельной трассы;
• технические характеристики провода;
• наполненность трассы конструкциями другого типа.

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Нюансы выбора протяжки

При выборе устройств для протяжки проводов и кабелей через закрытые монтажные каналы необходимо учитывать ряд нюансов, связанных с условиями эксплуатации и основными требованиями к протяжке.

Сфера применения

В зависимости от сферы применения, устройства для протяжки проводов могут иметь различные характеристики и дополнительные функции. Например, для использования в квартире или офисе можно выбрать компактные и легкие устройства, которые позволяют протягивать провода через узкие каналы. В то же время, для работы на строительных участках или в условиях сильных вибраций, необходимо выбирать более прочные и надежные устройства.

Гибкость и комплектация

Основным критерием выбора устройства для протяжки является его гибкость. Чем более гибкое устройство, тем легче и удобнее проводить протяжку проводов

Также следует обратить внимание на комплектацию устройства. Некоторые модели имеют дополнительные аксессуары, которые облегчают и ускоряют процесс протяжки

Разновидности устройств

На рынке существует множество разновидностей устройств для протяжки проводов. Наиболее распространенные из них – “электрошаман”, который позволяет протягивать провода посредством электрического тока, и “лаборатория”, представляющая собой комплексное устройство для протяжки кабелей и проводов.

Испытания и эксплуатация

Перед покупкой устройства для протяжки проводов необходимо ознакомиться с информацией о его испытаниях и эксплуатации

Важно убедиться, что устройство соответствует всем необходимым требованиям и имеет все необходимые сертификаты и сведения

Нюансы выбора

При выборе устройства для протяжки проводов следует учесть следующие нюансы:

• Размеры и габариты устройства;
• Способ протяжки (электрический, механический и т.д.);
• Материал изготовления;
• Скорость и точность протяжки;
• Возможность использования в различных условиях;
• Стоимость и наличие гарантии.

Учитывая все эти факторы, можно сделать правильный выбор устройства для протяжки проводов и кабелей через закрытые монтажные каналы.
