Технические характеристики
Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:
Технические характеристики.
- Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
- Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
- Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.
Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.
Исполнение
Обратные клапаны делают из разных материалов — в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.
Принцип работы
Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.
Принцип работы.
Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.
Виды и классификация
Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:
- Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
- Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу — позволяют избежать падения рабочего давления в системе.
Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.
Обзор обратных клапанов для насосов

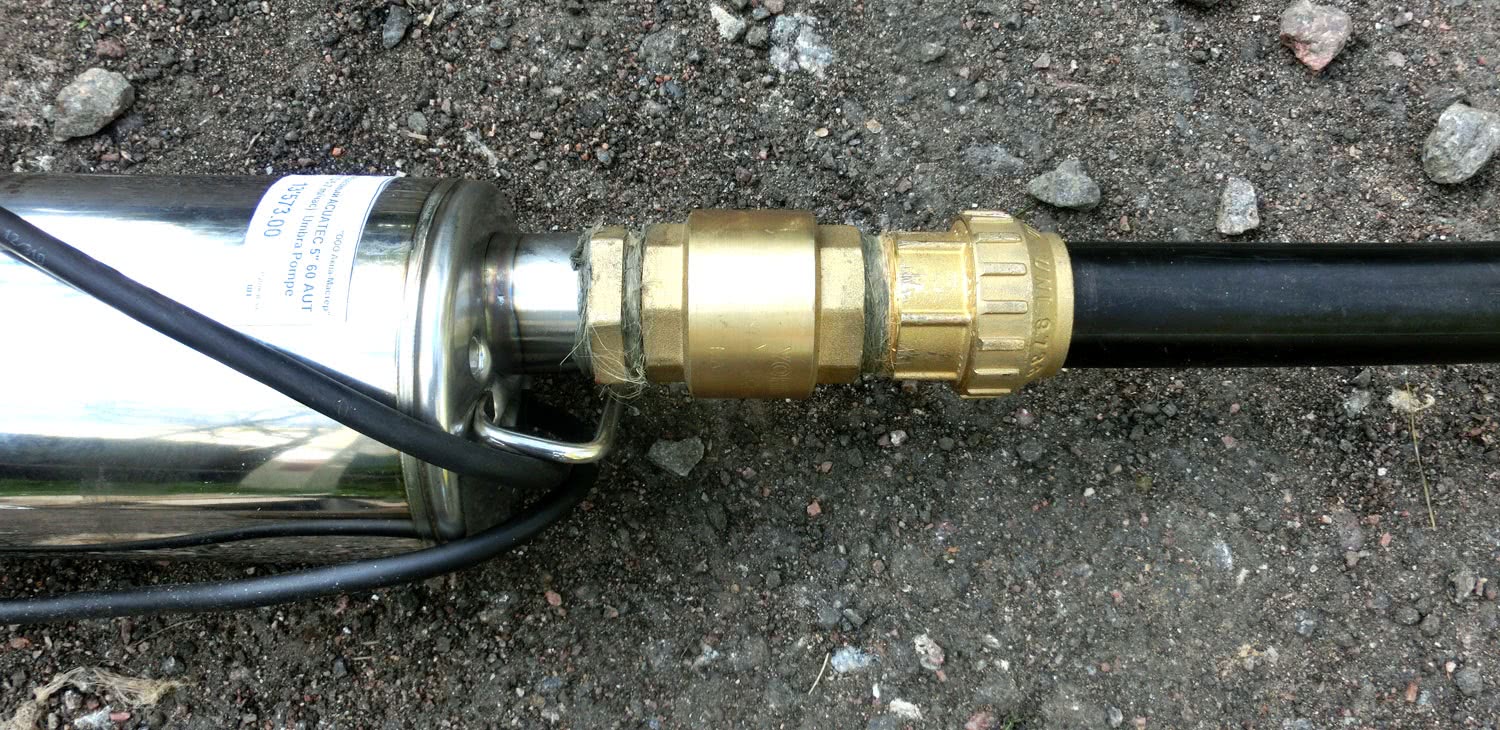

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для «Водолея» или Grundfos).
Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.
Обратные клапаны для насосов.
Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.
Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.
Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.
Способы монтажа
- Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
- Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
- Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
- Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.
Технология установки
Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.
Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.
Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.
Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.
В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.
Технология монтажа клапана обратного давления воды бывает:
- Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
- Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.
https://youtube.com/watch?v=vIT81Ujbsrk
Особенности крепления своими руками
Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:
- Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
- Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
- Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
- Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
- Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
- В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
- Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
- Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
- Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.
Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.
Донный обратный клапан
Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.
По конструктивной специфике донные обратные клапаны подразделяются на:
- Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
- Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.
По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

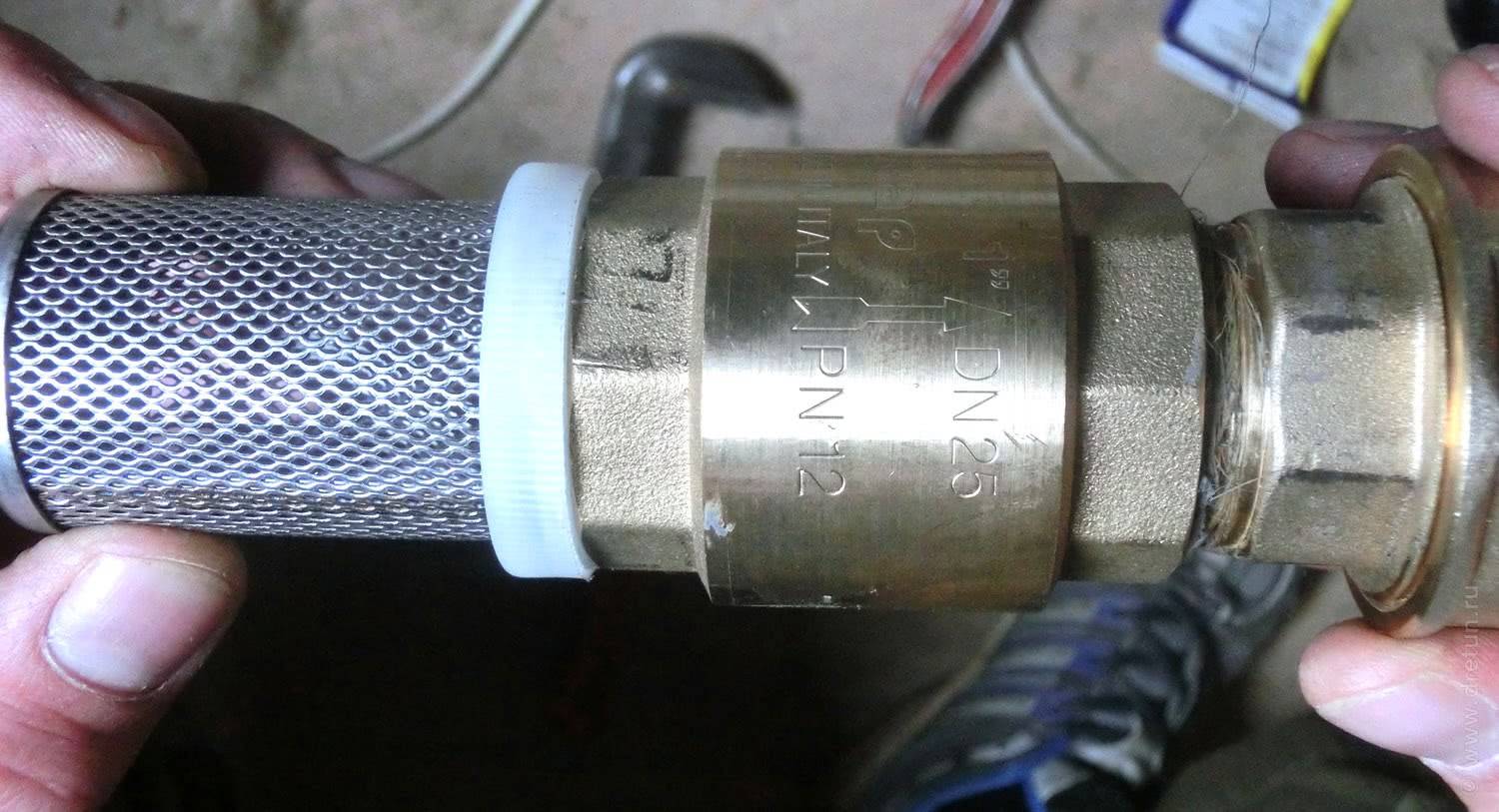

Перед донным обратным клапаном рекомендована установка сетчатого фильтра. Он обязан исключать проникновение в насосную систему биологических загрязнений и твердых частиц, обладающих абразивным эффектом.
Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 – 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

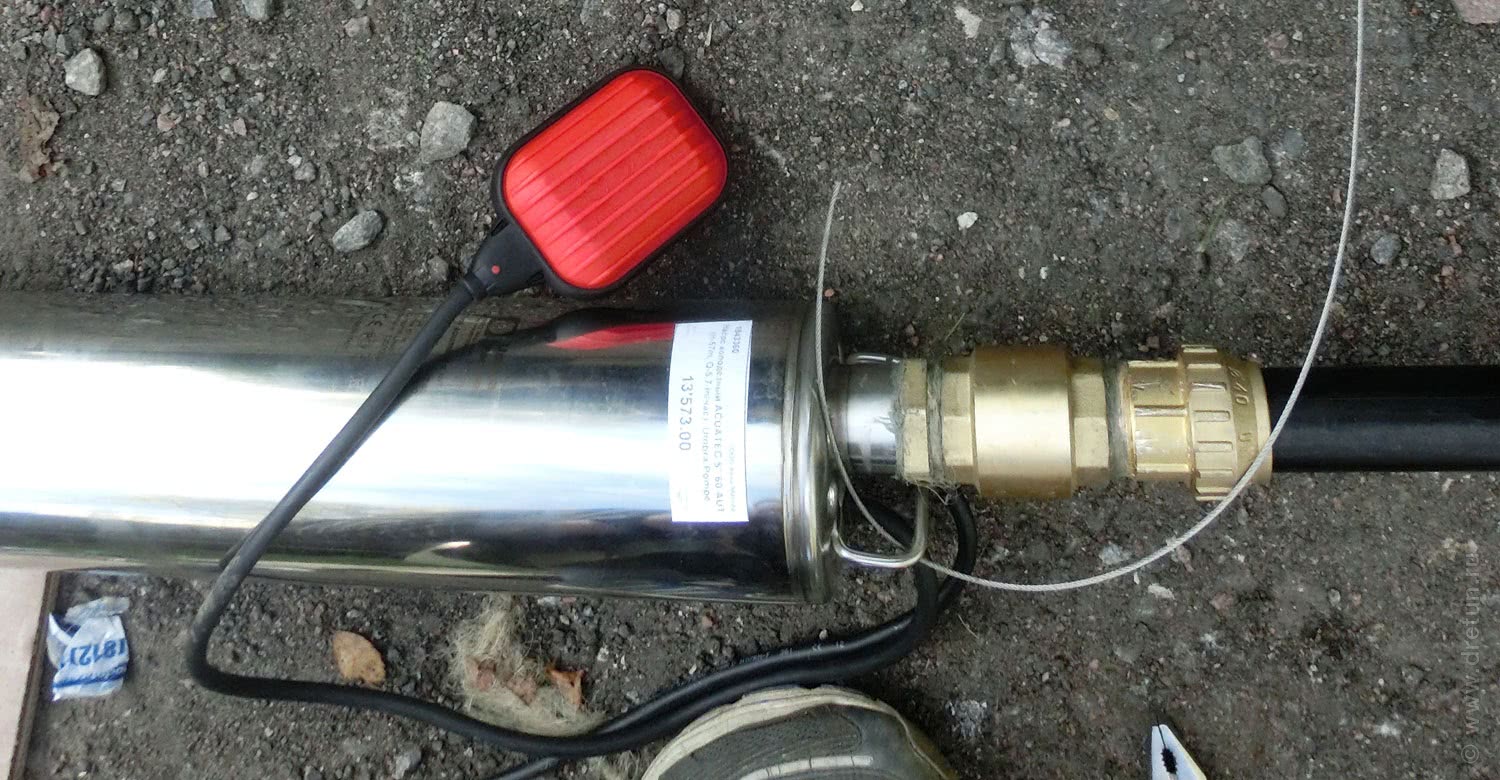

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной “начинки” от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.
Где установить обратный клапан для воды правильно. Где и как установить обратный клапан в насосной станции. Где правильно устанавливать обратный клапан.
Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.
С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.
Качающиеся обратные клапаны, как правило, предпочтительнее, чем пружинные клапаны в бассейне и спа-сантехнике, поскольку они не забиваются так же легко, и стальная пружина может ухудшаться в суровых условиях воды. И давление, необходимое для открытия пружинного обратного клапана, добавляет давление на общую систему.
Они доступны в прямом дизайне с углом 180 ° или в 90 ° обратном клапане. Доступны для размеров труб от 5 до 3. Прозрачный корпус, соединительные соединения и низкий 5 фунтов на квадратный дюйм, необходимый для открытия клапана. Встроенные обратные клапаны также доступны с соединительными соединениями для обслуживания или для целей зимовки.
Особенности и назначение
Перед клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.
Шаровые обратные клапаны используют внутренний шарик для уплотнения на одном конце клапана, когда насос отключается. Когда насос включен, шарик толкается потоком воды на другой конец, что позволяет воде проходить через клапан. Двойные соединения допускают полную разборку для обслуживания или ремонта. Шаровые краны также используются в меньших запорных клапанах, таких как обратные клапаны озонатора, или для жидкостных фитингов для химического впрыска, а также небольшие обратные клапаны и фитинги для инжекторов, используемые на офтальмологических хлоринаторах.
Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.
Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.
Самое главное помнить — установить обратный клапан с напечатанной стрелкой, направленной в направлении потока воды. Будьте осторожны, чтобы не использовать слишком много клея на конце дивертора, чтобы избежать склеивания обратного клапана навсегда. Горизонтальная установка обратных клапанов бассейна является предпочтительной, чтобы уменьшить давление на клапан, но также может быть выполнена вертикальная установка, при этом поток протекает вверх.
А другие позволяют гибкость трубопровода 5 или 2 внутри обратного клапана, или вы можете приклеивать на 2 или 5 муфту вокруг наружной поверхности обоих портов и прикрепить больший диаметр трубы к муфтам. Это позволяет использовать размер обратного клапана, который на один размер больше размера трубы, чтобы уменьшить сопротивление и засорение потенциала.
Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.
А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной .
Вода останется в трубах, насосах и фильтрах, пока она герметична, как палец на конце соломы. Небольшие утечки воздуха, если они обнаружены, могут быть устранены, что отрицает предполагаемую потребность в встроенных обратных клапанах. Обратные клапаны канализации все чаще становятся средством для резервного копирования городской канализации. Многие люди не понимают, что в то время как канализационные обратные клапаны являются относительно простыми устройствами, для их правильной установки требуется квалифицированный специалист.
Как правильно установить обратный клапан для воды?
Перед тем, как поставить обратный клапан, необходимо определиться с метаположением врезки и ее технологией, которые отличаются для разных систем.
Для скважины или колодца, где функционирует вакуумный или дренажный насос, предохранительный клапан инсталлируют на выходе, чтобы предотвратить слив воды.
Для помпы с поверхностной установкой необходимая запорная арматура врезается сразу в нескольких местах – перед гидроаккумулятором и на самом подающем шланге.
Обратный клапан для насоса или насосной станции внедряется в систему сразу после храповика на всасывающем трубопроводе. Иногда, при достаточно сильном напоре, допускается и врезка перед станцией.
В канализационных сетях запорными блоками желательно оснащать каждый санузел – раковину, умывальник, кухонную мойки и обязательно унитаз. Можно сэкономить на материалах и установить один отдельно на унитаз для слива воды в правильном направлении, а другой – на общий стояк. В последнее время популярность приобрели мембранные блоки, которые точно и бесшумно регулируют процесс подкачки воды и ее слива.
Технология установки обратного клапана может быть:
- муфтовой – их монтируют, накручивая резьбу или электросваркой. Лучше, чтобы металлическая запорная арматура для горячей воды или для отопления имела резьбу. Это упрощает процесс техобслуживания, а для ее герметизации можно воспользоваться фум-лентой или промышленным герметиком. Для установки сварных образцов потребуется сварочный аппарат. В случае пластиковых клапанов можно применить т.н. «холодную» сварку. Сварные конструкции надежны, но не всегда удобны в плане разборки и ремонта;
- фланцевой – применяется для промышленных трубопроводов и централизованных системах водоснабжения. Фланцы держатся на болтовых стяжках, между которыми помещают уплотнительные кольца. Последними разработками в этой отрасли считаются мембранные модели клапанов с электроприводом, управляемые посредством соленоида – электромагнитной катушки. В пищевой и фармацевтической промышленности получили распространение пневматические клапаны, которые еще называются регулируемо-обратными.
Чтобы предотвратить гидроудары и обеспечить долговечность монтажу, следует:
- приобрести подходящие по диаметру фитинги и уплотнитель для резьбы;
- для сохранения напора произвести монтаж в соответствии со стрелкой направления потока, обозначенной на корпусе этой детали;
- с помощью фитингов закрепить клапан;
Конечным действием станет проверка водопровода на герметичность.
Монтаж в основную магистраль
Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.
Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора
Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.
Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.
Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.
Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.
Насосы и насосные станции.
Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.
В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

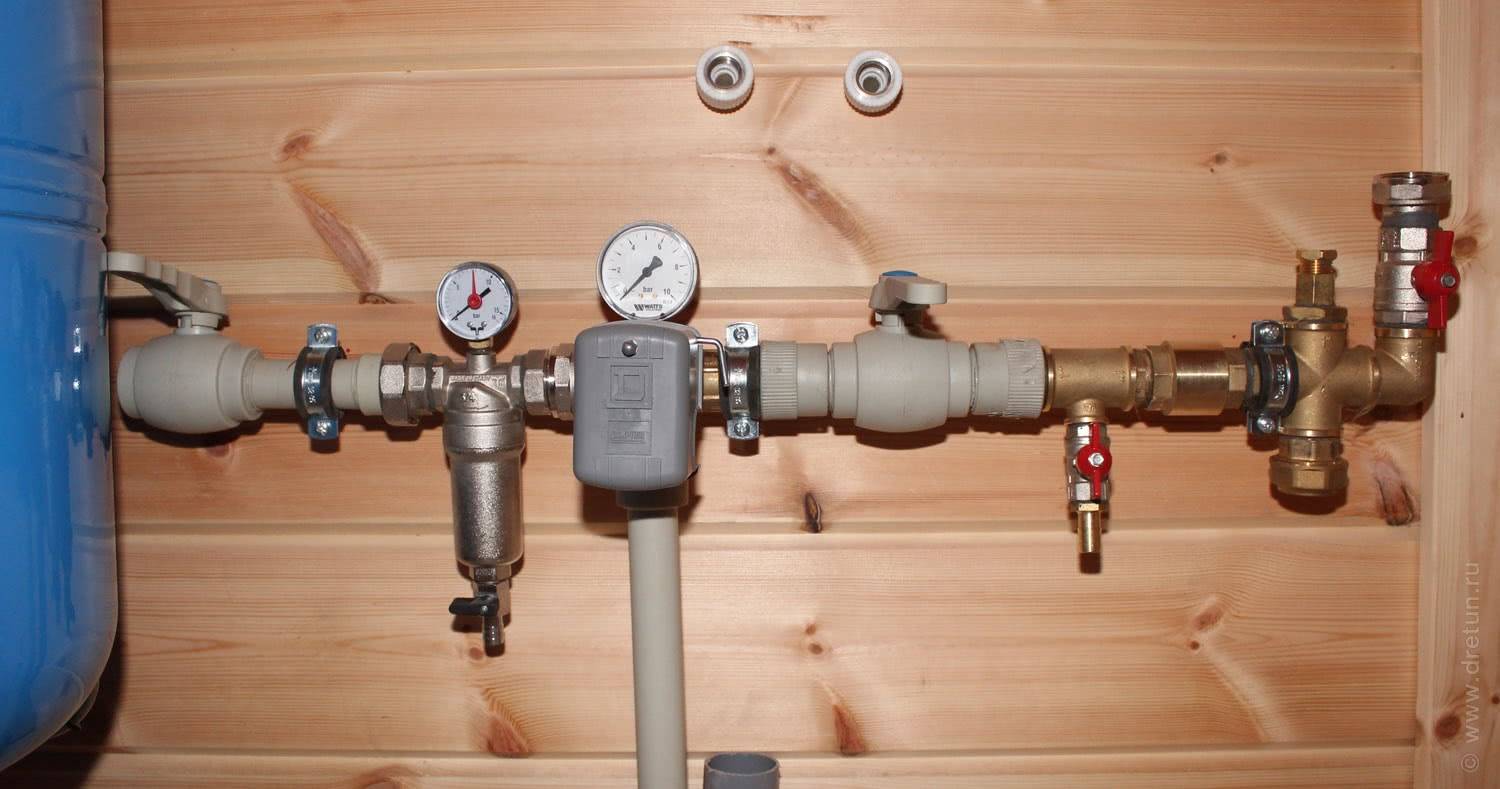

Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:
После счётчиков.
Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире
Что это такое, смотрите в следующем видео или публикации
Что это такое, смотрите в следующем видео или публикации.

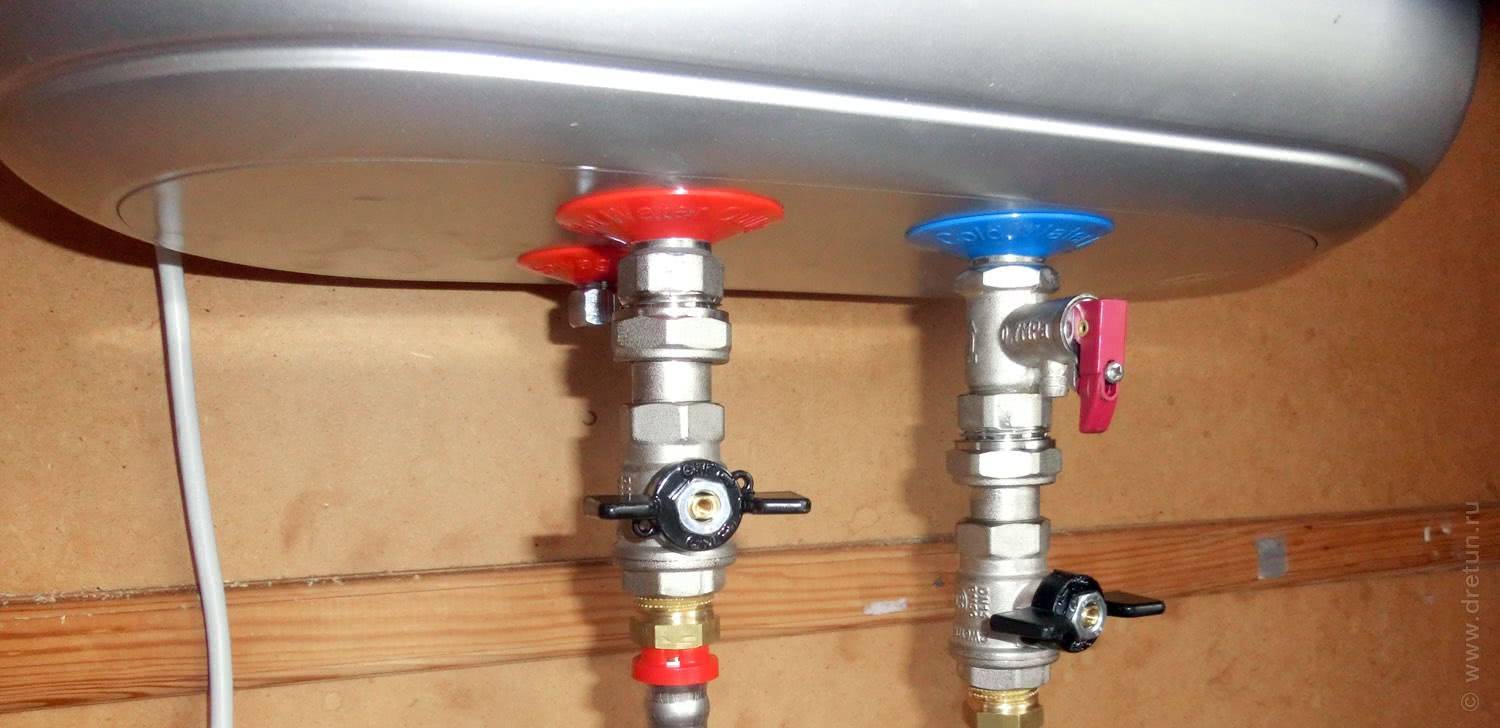

На вводе водонагревателей
Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды. В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

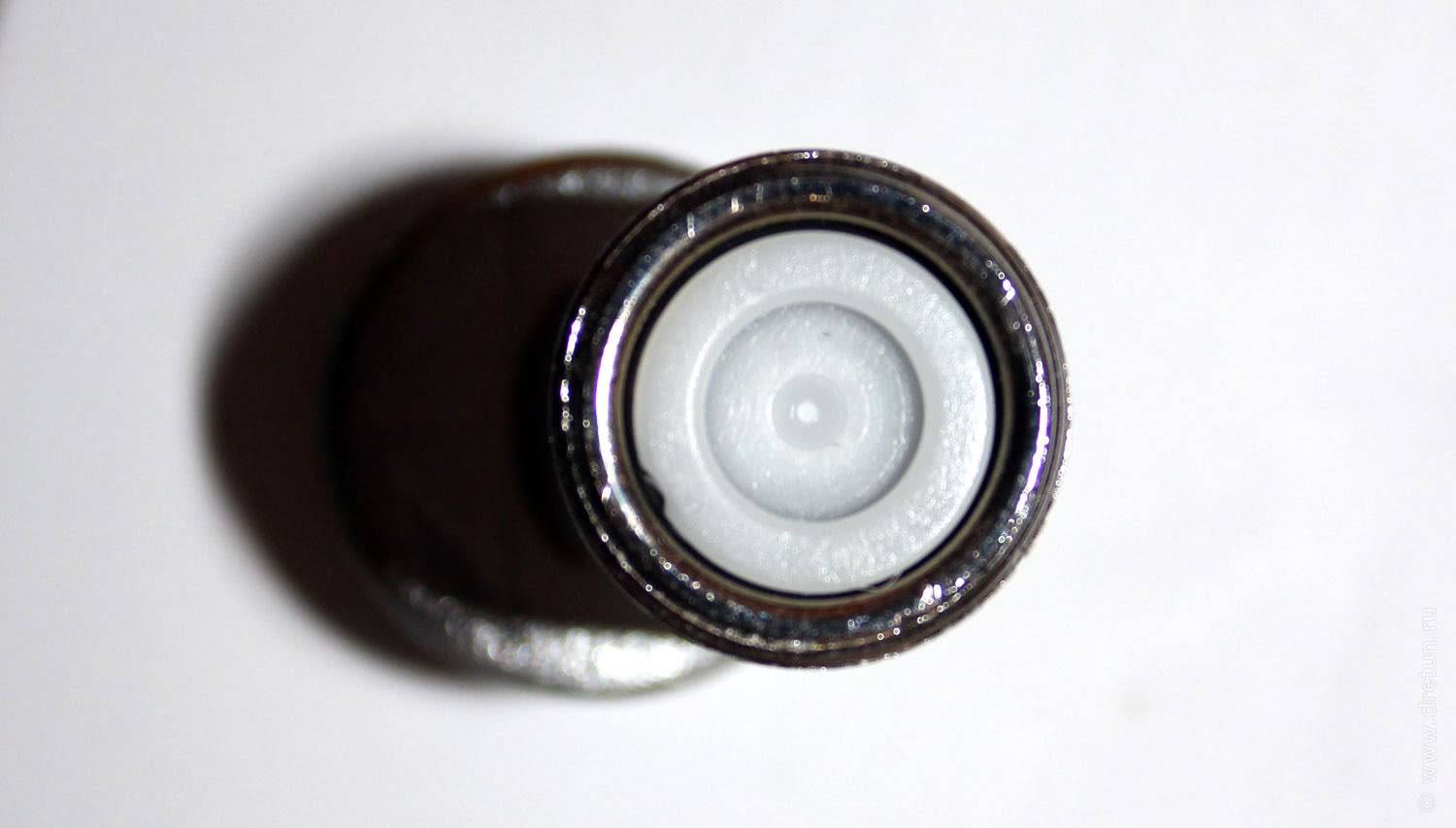

Внутри эксцентриков некоторых смесителей.
Присутствуют только в дорогих одноручковых смесителях.
Советы специалистов
Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.
Также необходимо учесть:
- Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой – не ниже чем в 350 мм от пола.
- В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
- В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.
Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки
Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения
При обустройстве автономной системы водоснабжения приходится тщательно подбирать не только насос, но и разнообразную защитную трубопроводную арматуру. Среди важных приспособлений одно из значимых мест занимает обратный клапан для насосной станции, который помогает поддерживать стабильное давление в гидросистеме.
Он предотвращает преждевременный износ насосного оборудования и предупреждает сбои в работе.
Принцип работы и виды обратных клапанов
В системах водоснабжения обратный клапан играет важную роль. Он обеспечивает непрерывную подачу воды и поддерживает ее давление.
Чаще всего конструкция устанавливается перед насосной станцией или на самом насосе. Зависит место установки от особенностей и характеристик системы.
Принцип работы прибора состоит в том, что находящийся в нем золотник, пластина или другой запор препятствует движению воды назад к насосу и удерживает при этом в водопроводе необходимое давление.
Существует несколько видов обратных клапанов для насоса, которые различаются по назначению и внутреннему устройству.
Межфланцевые дисковые клапаны – пружинный и двустворчатый
Среди всех видов клапанов пружинная конструкция является самой компактной. Затвором в ней служит оборудованная пружиной пластина (диск). Размеры такого прибора могут быть от 15 до 200 миллиметров.
В случае понижения давления в трубопроводе пружина прижимает пластину к седлу, тем самым перекрывая проточное отверстие. После того как давление восстанавливается, пружина отжимается и воде обеспечивается свободный проток.
В сложных и больших гидросистемах применяются двустворчатые конструкции с амортизаторами. Они смягчают гидроудар при остановке насоса, который может нанести повреждения системе.
Принцип их действия в том, что под действием потока среды запорная пластина складывается пополам. Обратный поток прижимает пластину к седлу, возвращая ее в исходное положение. Размеры конструкции могут быть от 50 до 700 миллиметров.
Преимущества межфланцевых обратных клапанов:
- Небольшой вес и маленькие размеры. В конструкции отсутствуют фланцы, за счет чего ее длина меньше в 6–8 раз, а вес в 5 раз стандартных обратных клапанов идентичного проходного диаметра.
- Возможность установки не только на горизонтальных, но и на вертикальных и наклонных участках водопровода.
- Простота эксплуатации и монтажа.
Недостатком межфланцевого устройства является то, что для его ремонта необходим полный демонтаж.
Обратный подъемный клапан
В таких конструкциях роль затвора играет подъемный золотник. Если давление воды в трубопроводе небольшое, то золотник опускается на седло, перегораживая тем самым среде обратный путь. При высоком давлении клапан поднимается, пропуская воду.
Подъемные конструкции применяются только на горизонтальных участках трубопроводов, при этом ось золотника должна располагаться вертикально.
Обратные подъемные конструкции разделяются по способу крепления:
Устройства с межфланцевым креплением не имею своего крепежного узла, поэтому устанавливаются между фланцами труб. Используются на ограниченных по габаритам участках.
Приборы с муфтовым креплением монтируются в системы небольшого диаметра с помощью резьбовой муфты.
Конструкции с фланцевым креплением оборудованы специальными фланцами с уплотнителями, с помощью которых их устанавливают в водопровод.
Устройства с креплением под приварку монтируются при помощи сварки и применяются в агрессивных средах.
При поломке прибора его можно ремонтировать без демонтажа всей конструкции. К минусам обратного подъемного клапана относится их высокая чувствительность к загрязненности воды.
Обратный шаровой клапан
Запорным элементом в конструкции является шар, оборудованный пружиной, которая прижимает его к седлу. Принцип действия шарового устройства идентичен работе межфланцевого пружинного прибора, однако в габаритах проигрывает.
Обратные шаровые клапаны чаще всего используются в сантехнике в трубах с небольшим диаметром.
Обратный поворотный или лепестковый клапан
Роль запорного элемента в такой конструкции играет золотник, который называется «захлопка». Ее ось располагается выше проходного отверстия, поэтому под напором воды «захлопка» откидывается и вода проходит беспрепятственно. В случае понижения давления в водопроводе золотник падает, перекрывая канал.
В поворотных устройствах большого диаметра золотник ударяется о седло, что может привести к быстрой поломке конструкции. Поэтому лепестковые клапаны подразделяются на две группы:
Безударные конструкции оборудованы специальными устройствами, которые смягчают посадку «захлопки» на седло.
Простые клапаны устанавливаются в тех системах, где ударные явления на работу конструкции и самой системы не влияют.
Обратные поворотные клапаны для насосов нечувствительны к загрязнению среды и могут быть установлены в системах с большим диаметром.
Минус такой конструкции большого диаметра – обязательное применение демпфера.
