4 способа ремонта светодиодной ленты

Этапы проверки работоспособности

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».

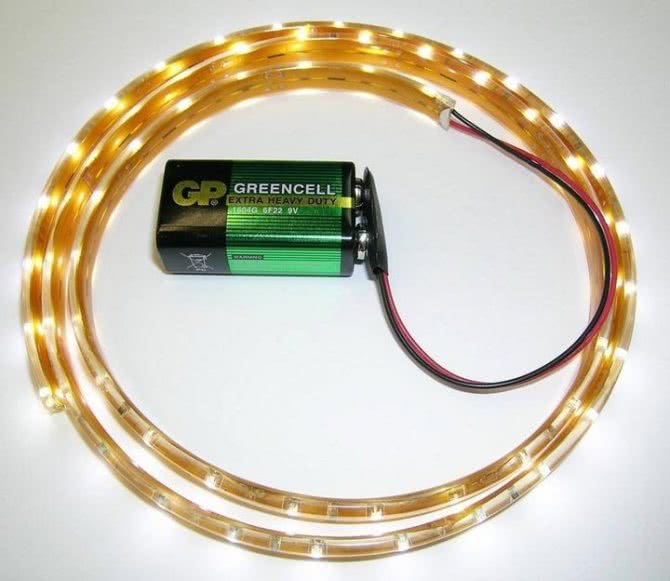

Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Настройка и управление

После подключения адресной светодиодной ленты к материнской плате Gigabyte необходимо выполнить настройку и управление ею. Для этого вам понадобится специальное программное обеспечение.

1. Скачайте и установите утилиту RGB Fusion на свой компьютер. RGB Fusion — это официальное программное обеспечение компании Gigabyte, предназначенное для управления адресной светодиодной лентой и другими RGB-устройствами, подключенными к материнской плате.

2. После установки откройте программу RGB Fusion. Возможно, вам потребуется перезагрузить компьютер, чтобы изменения вступили в силу.

3. В программе RGB Fusion вы сможете настроить различные параметры адресной светодиодной ленты. Например, вы сможете выбрать желаемый цвет, режим затухания или мигания, а также скорость эффектов. Редактирование параметров можно выполнить как для всей ленты в целом, так и для отдельных сегментов.

Режимы	Описание
Статический	Цвет ленты остаётся неизменным.
Плавное затухание	Цвет ленты плавно меняется из одного в другой.
Мигание	Цвет ленты мигает с заданной периодичностью.

4. После проведения всех настроек сохраните изменения и закройте программу RGB Fusion. Теперь ваша адресная светодиодная лента настроена и готова к использованию.

Обратите внимание, что возможности управления и настройки адресной светодиодной ленты могут различаться в зависимости от модели материнской платы Gigabyte и версии программного обеспечения RGB Fusion. Ознакомьтесь с инструкцией и руководством пользователя, приложенными к вашей материнской плате, для получения более подробной информации

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Дополнительные источники неприятного явления

Удалось разобраться во всех вариантах, изложенных выше, но так и не разобрался, почему моргает светодиодная лента? Возможно, корень проблемы кроется в следующих аспектах:

• Отсутствие власти. При таком стечении обстоятельств перепрошивка происходит не сразу, а только после прогрева микросхем, электронов элементов системы.
• После пайки концов на ленте остались следы флюса с кислотой. В этом случае ошибка освещения вызвана коррозионным действием кислоты.
• Батарейка в пульте дистанционного управления села сама по себе.
• Неправильная установка. Мерцание произойдет, если вы смешаете нейтраль и фазу.

Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов

Угол или поворот на 90 градусов

Отклеивание в первую очередь начинается по углам в местах поворота или по краям. Поэтому к данным точкам крепления нужно отнестись изначально более серьезно.

Если вы просто согнете полоску под углом в 90 градусов и попытаетесь ее закрепить подобным образом, это однозначно приведет к ее отслаиванию.

В углу образуется воздушных промежуток, а прямые участки ленты будут оказывать растягивающие усилия.

Что можно сделать в таком случае?  Например, разрежьте ленту и получите идеальный угол в 90 градусов, или любой другой, который вам нужен.

Соединение отдельных отрезков производится либо пайкой.

Либо недорогими коннекторами.

Разрезание цельной ленты нравится далеко не всем и с этим можно согласиться. Поэтому есть и другой способ.

Вместо обычного загиба под 90 градусов, сделайте петлю.

Да, у вас по-прежнему останется кусочек ленты, не приклеенной к поверхности, зато исчезнет усилие, пытающееся отодрать другие прямые участки.

Как делается эта петелька? Вместо того, чтобы загибать полоску в нужную сторону, поверните ее в противоположном направлении и сделайте один оборот.

Хотя и здесь как обычно присутствует недостаток. Всерекомендации по работе с Led лентами запрещают ее изгибать в каких-либо направлениях, так как это отрицательно сказывается на целостности медных дорожек.

Поэтому какой именно вариант лучше – разрезание или петля, решать уже вам исходя из конкретной ситуации.

Пониженное напряжение

1. Неправильное подключение: светодиодная лента имеет свою полярность, поэтому необходимо правильно подключить ее к источнику питания. Проверьте, правильно ли подключены кабели к положительному и отрицательному контактам ленты.

2. Недостаточное питание: светодиодная лента требует определенного напряжения для работы. Если источник питания не может обеспечить достаточное напряжение, то некоторые части ленты могут не гореть. Убедитесь, что источник питания имеет достаточную мощность для питания всей ленты.

3. Потеря напряжения на длинных участках: при использовании длинных участков светодиодной ленты, возможна потеря напряжения на концах. Это происходит из-за увеличения сопротивления проводов и соединений. Чтобы избежать этой проблемы, рекомендуется использовать усилители сигнала для повышения напряжения на концах ленты.

Причина	Решение
Неправильное подключение	Проверьте правильность подключения кабелей к светодиодной ленте
Недостаточное питание	Убедитесь, что источник питания имеет достаточную мощность
Потеря напряжения на длинных участках	Используйте усилители сигнала для повышения напряжения на концах ленты

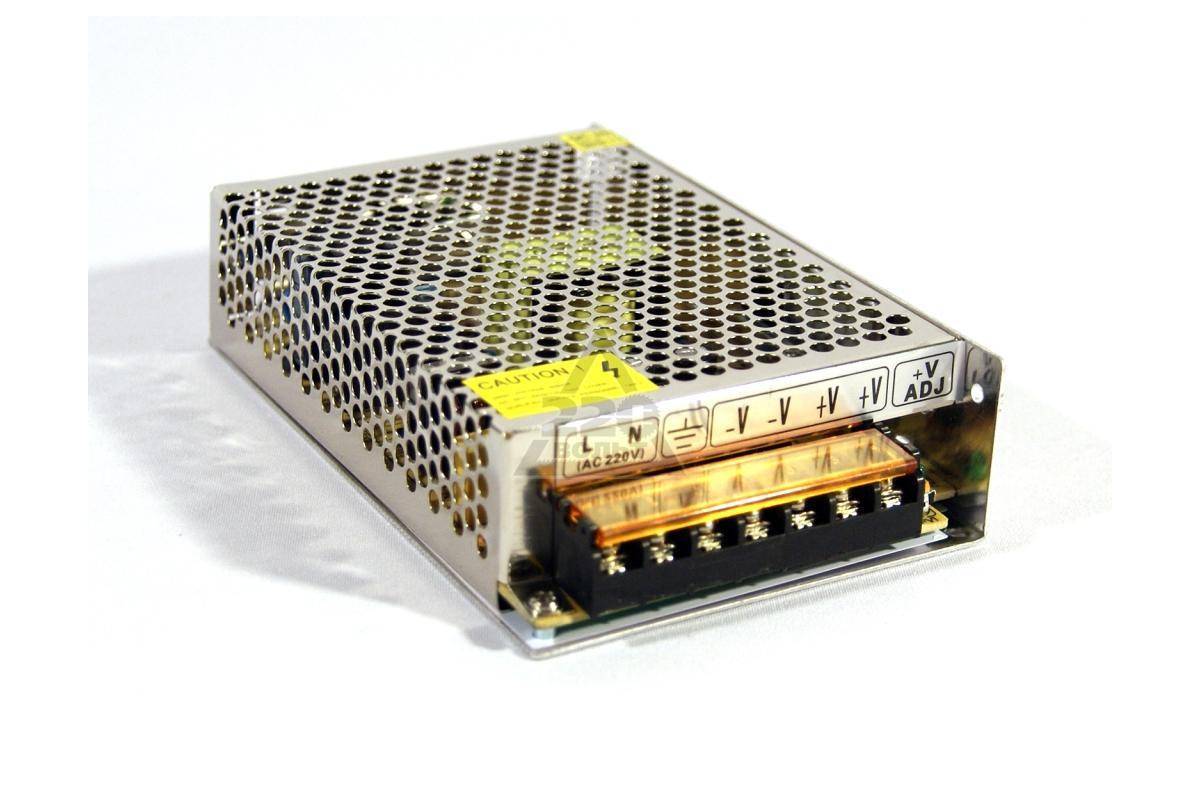

Особенность светодиодных лент и виды БП

Для светодиодных лент характерно небольшое напряжение (24 или 12В). В связи с этим для их работы необходим блок питания. Создавая своими руками подсветку с помощью светодиодных лент необходимо помнить о том, что нужно правильно подобрать блок питания.

От того, насколько правильно была рассчитана мощность блока питания для конкретной светодиодной ленты, будет зависеть срок эксплуатации преобразователя. Чтобы уменьшить риск преждевременной поломки блока питания, подходящего для светодиодной ленты, нужно выбирать его по соответствующим параметрам:

напряжение ( В);

Светодиодная лента на 12 В

• способ охлаждения. Он может быть активным (блок оснащен вентилятором) и пассивным (блок имеет верху корпуса решетку). Более выгодными считаются преобразователи с активной системой охлаждения;
• материал, из которого изготовлен корпус. Для БП корпус может быть выполнен из алюминия, металла или пластика. Более качественными считаются модели, сделанные из алюминия или металла.

Кроме этого нужно помнить о том, что дешевые китайские преобразователи проработают недолго. Их ремонт может уже понадобиться всего через пару месяцев работы. А вот продукция известных производителей прослужит все отведенный для нее срок эксплуатации.

Это интересно: Не горит половина светодиодной люстры — рассказываем все нюансы

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Особенности ремонта led ламп

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно. Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем. Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.

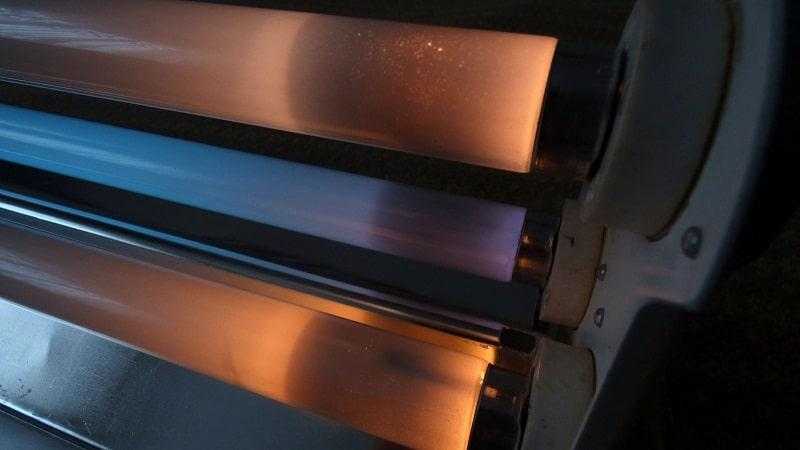

2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Этапы проверки работоспособности

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».

Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Подготовка инструментов и материалов

Перед началом ремонта светодиодной ленты вам понадобятся следующие инструменты и материалы:

1.	Мультиметр для измерения напряжения и сопротивления.
2.	Паяльная станция или паяльник.
3.	Кусочек провода или высококачественная электропроводящая паста.
4.	Новый светодиод или светодиодная микросхема (если нужно заменить).
5.	Электроизоляционная лента.
6.	Отвертки разных размеров и типов (крестовая, плоская).
7.	Разъемы и провода для подключения светодиодной ленты.
8.	Паяльная маска или флюс.
9.	Удобное рабочее место с хорошим освещением.
10.	Защитные очки и перчатки.

Убедитесь, что у вас есть все необходимое перед тем, как приступить к ремонту светодиодной ленты. Это поможет вам сэкономить время и не прерывать работу в процессе поиска и ожидания нужных инструментов и материалов.

Не горит часть светодиодной ленты.

Если у вас освещен весь сегмент светодиодной ленты или не горит половина светодиодной ленты, и вы заметили участок из 3 светодиодов (или 6 светодиодов для 24 В), которые остаются темными, у вас может быть «разомкнутая цепь» в одном из участков. Это означает, что из-за производственного брака или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов. Поэтому не горит часть светодиодной ленты.

Если вы знакомы с тем, как паять, вы можете попробовать подогреть паяные соединения для каждого из светодиодов и компонентов вдоль этой мертвой части. Если нет, лучше всего попросить вашего поставщика о замене (если они предоставляют гарантию) или просто удалить неисправный участок, разрезая вдоль линий разреза и соединяя два сегмента вместе, используя соединительные зажимы.

Подробнее о пайке светодиодных лент, читайте в нашей статье.

Пайка ленты покрытой силиконом

Если светодиодная лента полностью покрыта силиконом, ничего хитрого в ее пайке также нет.

Просто, аккуратно канцелярским ножичком счищаете места пайки от силикона, и проделываете всю вышеописанную процедуру.

Силикон здесь играет роль дополнительной изоляции светодиодов от внешних условий.

Если же у вас лента с защитой IP68, то после всех работ с паяльником, придется обратно загерметизировать конец с проводами.

Для этого led-ленту нужно постараться затолкать обратно в защитную оболочку и залить все пространство в этом месте силиконом.

Глубина заливки минимум 10мм. После чего установливаете заглушку, также предварительно смазанную внутри силиконом. Провода пропускаются через отверстия в заглушке.

Инструкция по соединению с коннектором

Для этого способа из инструментов потребуются только ножницы.

Этапы:

1. Лента разрезается на два отрезка. Они должны быть заранее отмеряны(на каждом отрезке должно быть кратное число диодов).
2. Делается разрез в нужном месте по указателю, зачищается покрытие мест соединения контактов.
3. Концы вставляются в коннектор, защелкивается крышка.
4. Проверяется полярность.
5. После того как все контакты защелкнуты в коннекторе и полярность подобрана правильно, то выполняется пробное подключение к сети.

Способы оба хороши, но отличаются сложностью, использованием оборудования. Надежным будет использование пайки, а более удобным второй способ. Каждый вид лент лучше всего использовать по применению.

Декоративная цель лент может быть совмещена при освещении зон, на которые следует обращать внимание. На наружной части здания применяются особые виды, которые будут устойчивы перед негативным воздействием окружающей среды

Ошибки при пайке

1

Из-за разницы в толщине слоев олова на плюсе и минусе, где-то контакт может быть лучше, а где-то намного хуже. Поэтому заранее решайте для себя какое соединение будете использовать.

2

Признаки по которым это можно определить, не имея встроенного регулятора:

паяльник реально начинает дымить

канифоль или флюс буквально шипит, кипит

припой плохо прилипает к жалу

поверхность припоя на кончике жала имеет вид рыхлых капель с матовой поверхностью, а должна блестеть

жало паяльника покрывается черным нагаром

3

Кислота имеет свойство разъедать место вокруг контакта, а активный флюс еще долго реагирует с металлом после пайки. Все это при манипуляциях с проводами может привести к повреждению контакта еще в момент монтажа.

4

Вы вроде бы и соблюдаете все правила пайки: разогрев паяльника, его очистка, флюс и т.п., а провода все равно не хотят припаиваться.

Ошибки конечно здесь вашей нет, кроме одной – покупка и выбор такой дешевой ленты.

Светодиодная лента: причины неисправности

У светодиодных лент могут возникать различные проблемы, из-за которых они перестают работать или часть светодиодов перестает гореть. Ниже представлен список наиболее распространенных причин неисправности светодиодной ленты:

1. Неисправность светодиодов. Светодиоды могут выйти из строя из-за низкого качества материалов, механических повреждений или неправильной установки.
2. Нарушение электрической цепи. Если в цепи происходит обрыв проводов или лента не правильно подключена к источнику питания, то некоторые светодиоды могут перестать гореть.
3. Источник питания. Если источник питания не подходит по параметрам к светодиодной ленте или имеет неправильную конструкцию, то это может привести к плохому контакту или перегреву светодиодов.
4. Тепловой режим. При длительной работе светодиодов без перерыва или при недостаточной теплоотдаче, светодиоды могут перегреться и выйти из строя.
5. Механические повреждения. Светодиодную ленту можно повредить при установке, транспортировке или случайных воздействиях. При повреждении светодиодов или контактов лента может перестать работать.

Если светодиодная лента перестала работать или часть светодиодов не горит, необходимо провести диагностику и выяснить причину неисправности. В некоторых случаях, неисправности легко устранить самостоятельно, но иногда требуется обращение к специалистам.

Основные выводы

Блок защиты устраняет перепады напряжения в сети, обеспечивая длительный срок службы галогенным и прочим энергосберегающим и светодиодным лампам. Чаще всего причиной перегорания лампочек являются:

1. Скачки напряжения.
2. Фатальное повышение силы тока.
3. Наведенная пульсация.
4. Паразитарная пульсация.

Для надежной защиты энергосберегающих ламп и светодиодных светильников необходимо в начало электросхемы установить параллельно или последовательно (в зависимости от конструкции) специальный блок. При его выборе нужно учесть суммарную мощность электроприборов, а также напряжение на входе и выходе и условия будущей эксплуатации.
