Что такое приточная вентиляция и как правильно её обустроить

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

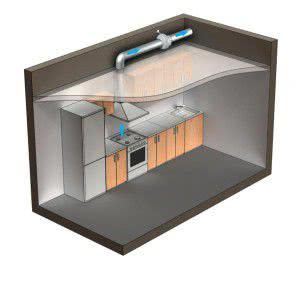

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Как правильно подобрать место для установки

Выбор места для монтажа приточной вентиляции играет важную роль в ее эффективной работе. Есть ряд факторов, которые необходимо учесть при этом. Для начала проанализируйте расположение помещений, которые требуют притока свежего воздуха. Определите, в каком месте находятся ключевые зоны. Также надо понять, где необходима хорошая вентиляция, к примеру, в спальной, на кухне или в рабочем кабинете. Установка вентиляции вблизи этих комнат поможет обеспечить эффективную циркуляцию воздуха.

Монтаж вентиляции в частном доме

Также рассмотрите доступность места для установки воздуховодов, которые будут прокладываться от системы внутрь помещений. Убедитесь в том, что есть достаточно пространства для их прокладки без преград или перекрытий, которые могут ограничить перемещение потоков воздуха. Установите вентиляцию таким образом, чтобы у нее был удобный доступ к внешнему воздуху. Это может включать монтаж системы возле окна, чтобы иметь возможность подключить воздуховод к наружному притоку воздуха или использовать специальные воздухозаборные отверстия в стене дома.

Воздуховоды в частном доме

При этом обратите внимание на возможные источники шума, такие как автомобильные трассы, железные дороги или промышленные объекты, которые могут повлиять на работу системы и комфортность нахождения в жилище. Постарайтесь выбрать место там, где шумовые источники будут минимальными

Также установите систему так, чтобы ее можно было удобно обслуживать в дальнейшем. Установка в месте с легким доступом к компонентам оборудования позволит упростить проведение регулярных проверок и замены фильтров. Если уже в жилище установлены другие системы (отопление, кондиционирование и т.д.), убедитесь в том, что место установки вентиляции не мешает работе других устройств.

Техобслуживание системы вентиляции и кондиционирования воздуха

Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния

Теперь рассмотрим, какие бывают бытовые альтернативы приточной вентиляции:

• Компактный воздуховод – небольшое отверстие, закачивающее минимум воздуха. В таких системах может быть вставлен примитивный фильтр, а мощности хватает на 1-2 человек.
• Механические проветриватели – отличаются от предыдущей системы наличием вентилятора и улучшенного фильтра.
• Призер – полноценная система небольших размеров. Обычно ее хватает на 4-5 человек.

Все вышеперечисленное стоит на порядок дешевле обычной системы, да и электричества потребляет намного меньше. Если все же возникло желание установить полноценную вентиляционную систему, то можно рассмотреть следующие места:

На стене своего дома. Идеальный вариант, поскольку частично защищает от шума и не занимает лишнее место. При этом стоит понимать, что это не панацея и звуки все равно будут доноситься через отверстия.

Вешается установка возле окна, это нужно для того, чтобы самостоятельно менять фильтры без вызова специалиста. Но стоит понимать, что вентиляционная система – штука шумная и громоздкая, поэтому свои действия нужно согласовать с управляющей компанией.

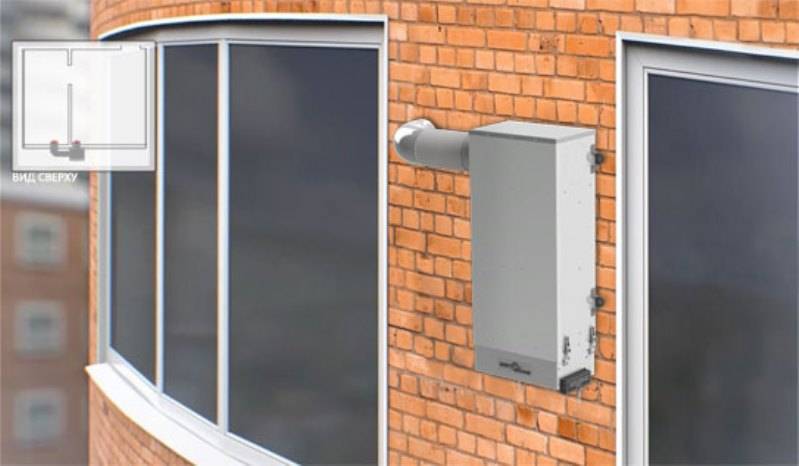

На стене балкона. Воздух забирается через отверстие в стенке и разносится по помещению. С точки зрения установки это выгоднее и удобней, но на балконе может быть очень шумно. Для профилактики лучше брать шумоглушитель

Теперь поговорим о том, как сделать приточную вентиляцию своими руками. Их бывает несколько. Для первого способа нужно вырезать уплотнитель на раме стеклопакета. После этого туда вставляется клапан приточной вентиляции.

Подобный способ не очень эффективен, да и регулировать уровень фильтрации поступающего воздуха в такой конструкции непросто, но вентиляция точно будет обеспечена. Более подробно можно, о такой вентиляции можно узнать из статьи: «Приточный клапан на пластиковые окна: сделай правильный выбор»

Можно сразу поставить окно или конструкцию с вентеклапаном. Часто это проще и дешевле. К примеру, в магазине можно купить «английскую форточку». Это приточный клапан, который устанавливается в стену. Подобное устройство не только вентилирует помещение, но и оснащено специальным фильтром, который не позволяет попасть насекомым внутрь дома.

Некоторые продвинутые версии могут даже избавить от пыли и пуха, но стоят они дороже. Потоки воздуха в такой системе регулируются собственноручно, а движения происходит за счет естественной тяги. Стоимость подобного приобретения начинается от 1000 рублей и выше.

Больше хороших альтернатив системе вентиляции нет. Собственноручно можно установить окно, да и только. Другие способы кустарного проветривания квартиры или показали свою несостоятельность или просто выглядят сомнительными. Поэтому лучше взять полноценную систему, чем совершить ошибку и переплачивать.

Собственноручный монтаж системы вентилирования

Сейчас на просторах интернета есть любая информация о выборе и монтаже систем вентиляции, которую в доме из газобетона без проблем можно соорудить своими руками. В строительном магазине можно свободно купить вентиляционные каналы, вентиляторы или серьезные вентиляционные установки.

Для маскировки вентиляционных воздуховодов используют разные методы. Наиболее популярно расположение за фальшь-стеной или в коробе из гипсокартона

Единственное, что лучше доверить проектировщикам – это расчет вентиляции, потому что сделать его самостоятельно, не обладая знаниями вряд ли получится.

Корректный расчет особенно актуален, если планируется применять естественную вентиляцию, ведь в этом случае важно правильно выбрать количество и сечение вентиляционных воздуховодов, чтобы они обеспечили необходимую тягу и воздухообмен. Если планируется установка механической вентиляции, то приблизительно расчет ее производительности можно сделать исходя из нормативов, как в примере, указанном в начале этой статьи

Для этого нужно рассчитать нормативное значение вентиляции для вашего дома и увеличить это значение на 10-20% для компенсации потерь при движении воздуха по вентканалам

Для этого нужно рассчитать нормативное значение вентиляции для вашего дома и увеличить это значение на 10-20% для компенсации потерь при движении воздуха по вентканалам

Если планируется установка механической вентиляции, то приблизительно расчет ее производительности можно сделать исходя из нормативов, как в примере, указанном в начале этой статьи. Для этого нужно рассчитать нормативное значение вентиляции для вашего дома и увеличить это значение на 10-20% для компенсации потерь при движении воздуха по вентканалам.

Что касается самой установки вентиляции, то для людей, строящих дом своими руками в этом, как правило, нет ничего сложного.

Вентиляционные каналы собираются как конструктор, когда одна деталь свободно вставляется в другую. Большое количество длин, форм и сечений каналов, а также различных отводов, тройников, переходов, клапанов, задвижек и других изделий позволяют собрать вентиляционный канал любой конфигурации.

Сооружение системы вентилирования пройдет существенно быстрее, если использовать комплект предназначенных для этих целей деталей

Также благодаря стандартизации размеров вентиляционные каналы без проблем подключаются к самым разным установкам приточной, вытяжной и приточно-вытяжной механической вентиляции.

Выбор таких установок и их производителей, кстати, тоже велик: от бюджетных с простым функционалом, до премиальных с полной автоматизацией.

Установка приточной вентиляции в квартире, доме, офисе

Проектирование приточной вентиляции, установка системы зависит от площади, назначения помещения и высоты потолка. Установка приточной вентиляции в больших строениях в основном осуществляется на этапе проведения внутренних отделочных работ. Сложные системы разветвлений воздуховодов и оборудования монтируют под подвесным потолком или на чердаке. Для помещений небольшой площади устанавливают компактные системы. Технология монтажных работ компактной приточной вентиляции состоит из этапов:

1. Определение места установки устройства;
2. Бурение сквозного отверстия в верхней или нижней части стены, диаметр которого соответствует сечению воздуховода;
3. Укладка электрической проводки скрытого типа;
4. В сквозной канал встраивается металлический или пластиковый воздуховод;
5. С наружной стороны здания крепится защитный шумоизолированный корпус;
6. С внутренней стороны помещения монтируется приточный блок и подключается к электросистеме;
7. Установка наружного вентиляционного колпака;
8. Настройка прибора и проверка работоспособности.

Сервисное обслуживание и диагностика системы проводится регулярно с периодичностью не мене двух раз в год.

Приточная вентиляция в Алматы для жилых и промышленных объектов разрабатывается специалистами компании «Climtech». Расчет потребляемой энергии, мощности калорифера, размеров воздуховодов производится индивидуально для каждого заказчика.

Компания «Climtech» осуществит монтаж приточной вентиляции в Алматы согласно разработанной схеме. Квалифицированные специалисты спроектируют и внедрят систему, которая будет создавать наиболее комфортные условия для жизни и работы людей. Специалисты компании «Climtech» проконсультируют и подберут тип системы вентиляции согласно требованиям клиента, нормативам, особенностям помещения.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Плюсы приточной вентиляции

Для создания в помещении комфортных условий, необходимо выбрать оптимальную систему приточной вентиляции. Нужно учитывать все положительные стороны этого варианта.

Системы приточной вентиляции в независимости от того, к какой классификации по типу и способу циркуляции воздуха они относятся, позволяют качественно и быстро произвести проветривание помещения любой площади. Проветривание должно быть хорошим независимо от температуры наружного воздуха.

Еще одной положительной стороной является тот факт, что установка, у которой имеется оснащение рекуператором, забирает излишнее тепло из отработанного воздуха. После этот элемент передает ее приточному воздушному потоку. Нагретый воздух после этого попадает в помещения.

Он проходит через специальные вентиляционные каналы. Затем установленная система сокращает тепловые потери. Такой подход в значительной степени уменьшает расходы на осуществление отопления. Это полезно в осенний и в зимний период, что тоже является преимуществом.

Основное преимущество, которое относится именно к механической приточной вентиляции — возможность регулировать интенсивность работы и показатели мощности. Это увеличивает комфорт использования устройства.

Простые приточно-вытяжные вентиляции не имеют теплообменника. В этом случае устройства отличаются меньшей стоимостью и простотой монтажа.

Монтаж

Традиционно приточные клапаны обустраиваются в стенах. Готовые отверстия оснащаются вентиляторами подходящей мощности (подбирается с учетом объема обслуживаемого помещения).

Первый шаг. Подготовьте отверстие для воздуховода в наружной стене. Делайте все точно так же, как и в случае с обустройством естественной приточной вентиляции. Единственное существенное различие – отверстие можно обустраивать в любом удобном месте.

Второй шаг. Вставьте в отверстие трубу подачи воздуха.

Третий шаг. Вставьте вентилятор в установленную трубу воздуховода.

Четвертый шаг. Снаружи закройте обустроенный канал защитной решеткой.

Пятый шаг. Разместите на внутренней части стены устройство с фильтром, нагревателем воздуха и поглотителем шума. При необходимости установите дополнительные устройства. Включите всю электронику в сеть и проверьте работу системы.

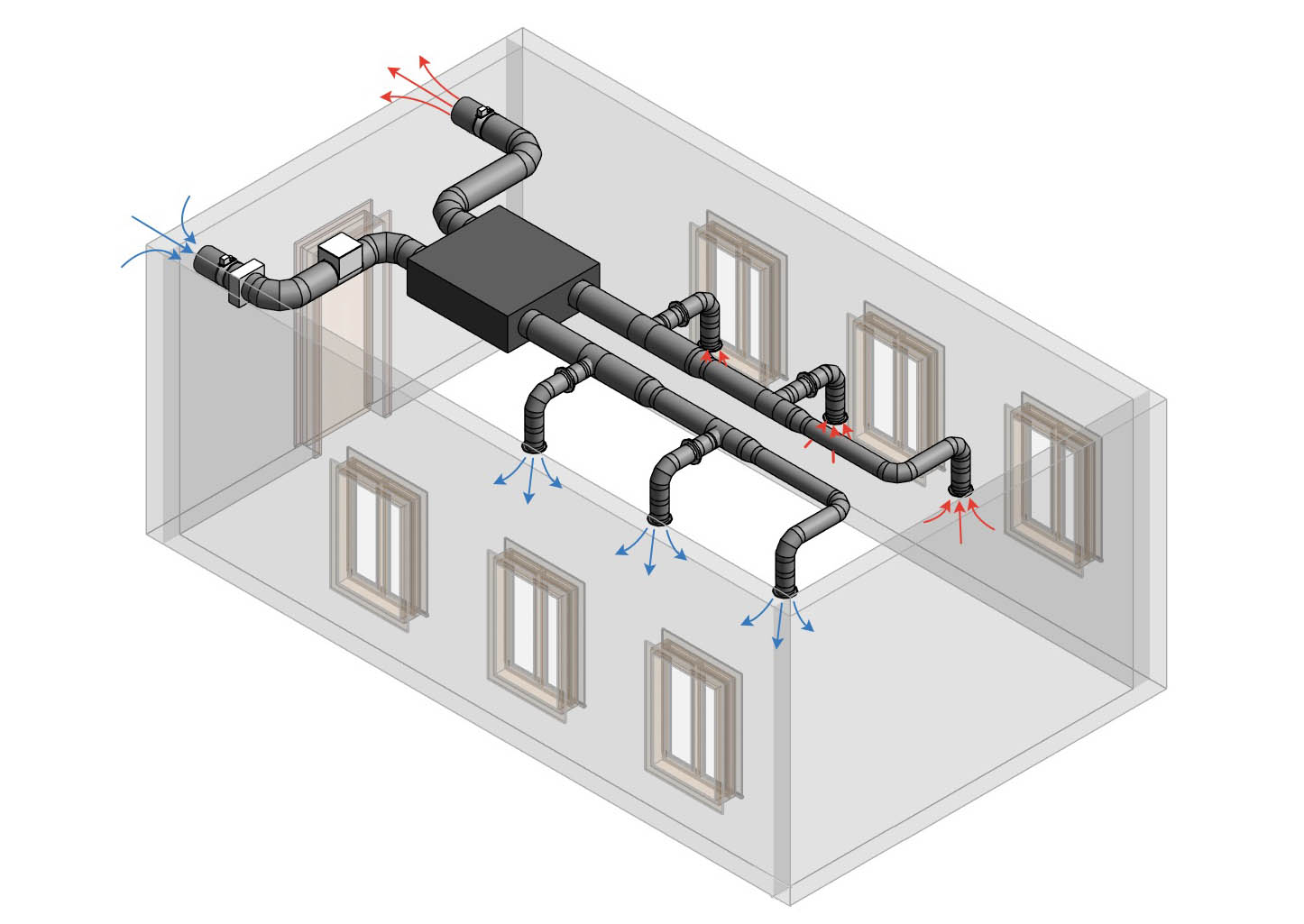

Принцип работы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция представляет собой комплекс оборудования для полностью автоматизированного воздухообмена в доме. При этом она “работает” не только с внутридомовой атмосферой, но и с уличной. Это кондиционеры и обогреватели охлаждают или нагревают воздушные массы, которые находятся непосредственно в помещении.

Принцип работы приточно-вытяжной вентиляции

При работе вентиляционной системы с принудительной подачей и вытяжкой воздуха наоборот идет постоянный его обмен между улицей и жилищем. Причем в большинстве случаев одновременно с этим производится очищение, нагрев/охлаждение, ионизация и увлажнение/подсушивание данных масс.

Изменение температуры в рекуператоре

В отличие от только вытяжных и только приточных вентиляций рассматриваемый комбинированный аналог управляет сразу двумя воздушными потоками – из дома на улицу и обратно.

Во-первых, это позволяет за счет рекуперации оставить внутри коттеджа часть уже затраченного на его обогрев тепла.

А во-вторых, обеспечивает постоянный приток в комнаты кислорода снаружи. Эффективность такой сдвоенной схемы вентиляции выходит на порядок выше, чем у обычного варианта, качающего воздух лишь в одну сторону.

Преимущества приточно-вытяжной вентиляции в сравнении с вытяжной

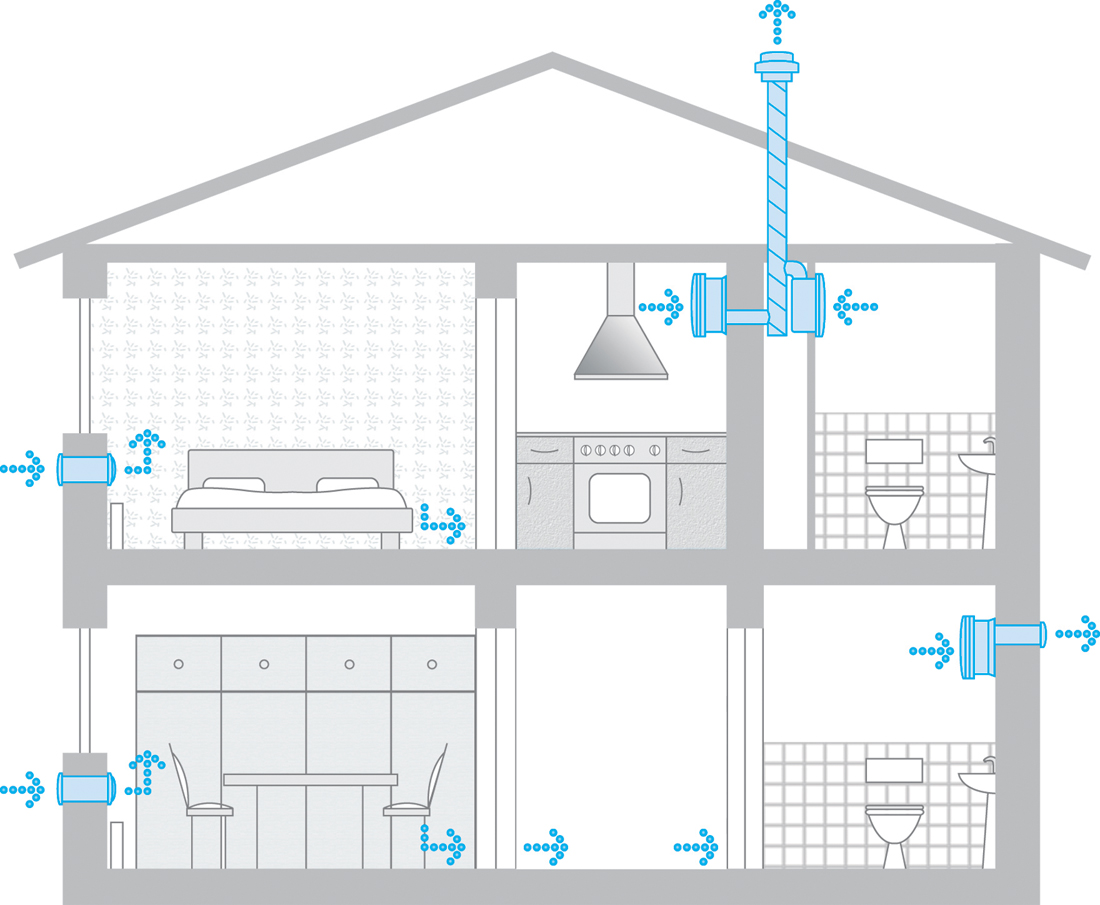

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

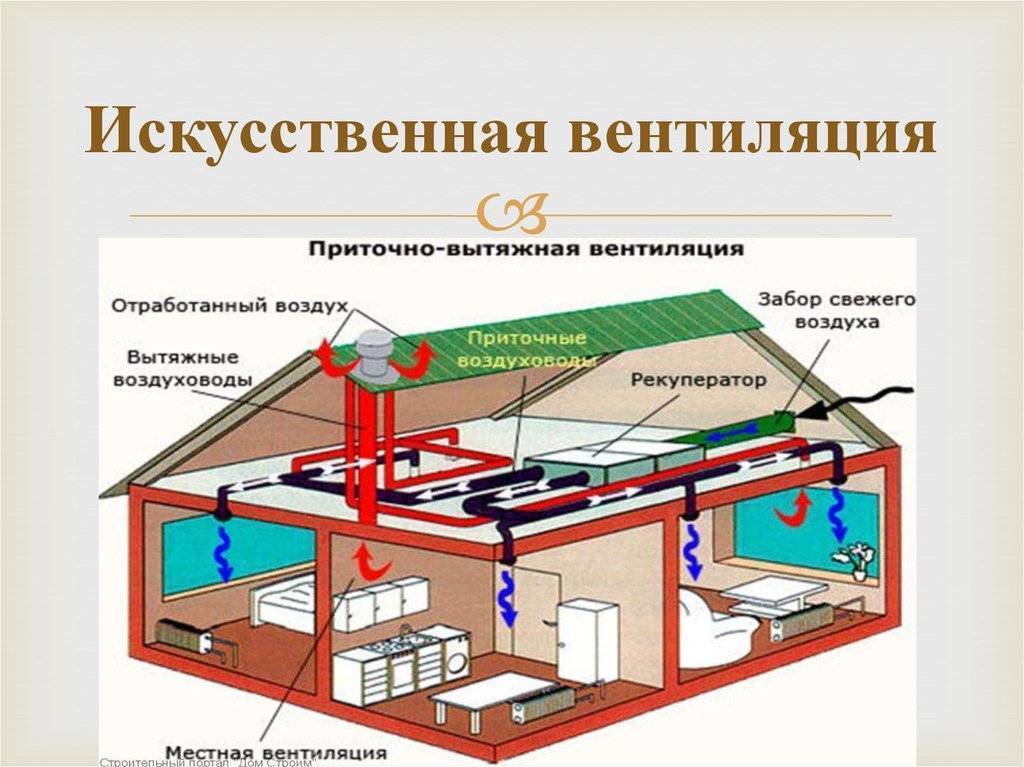

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

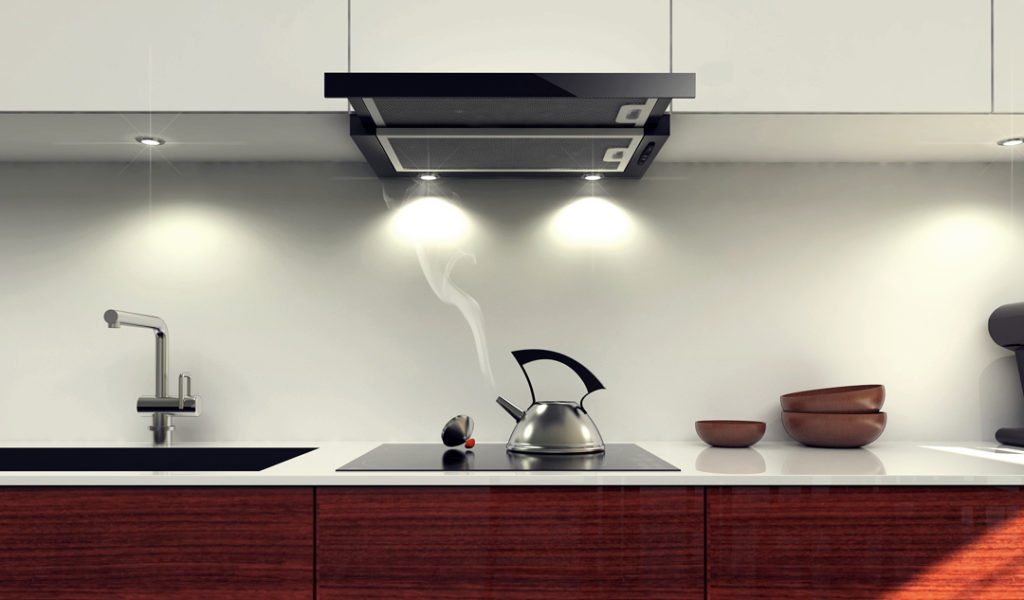

Кухня

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

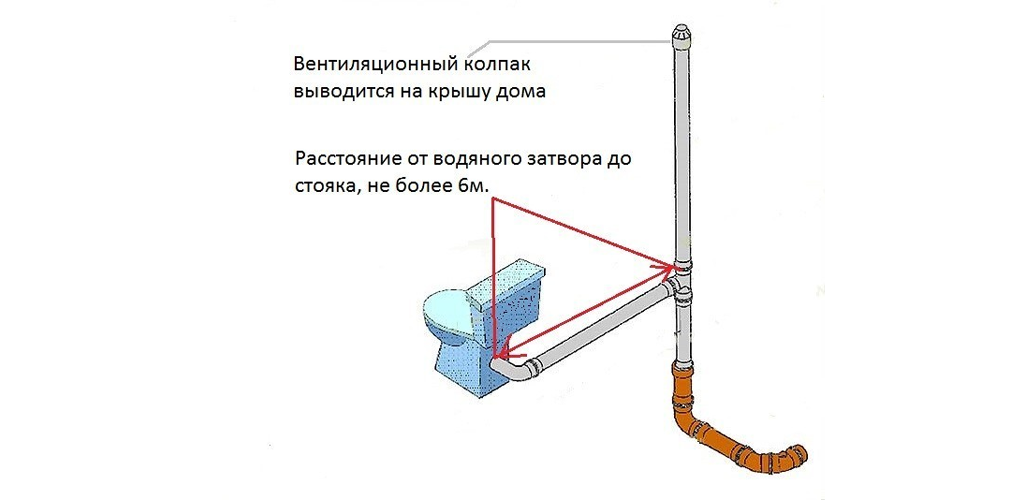

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

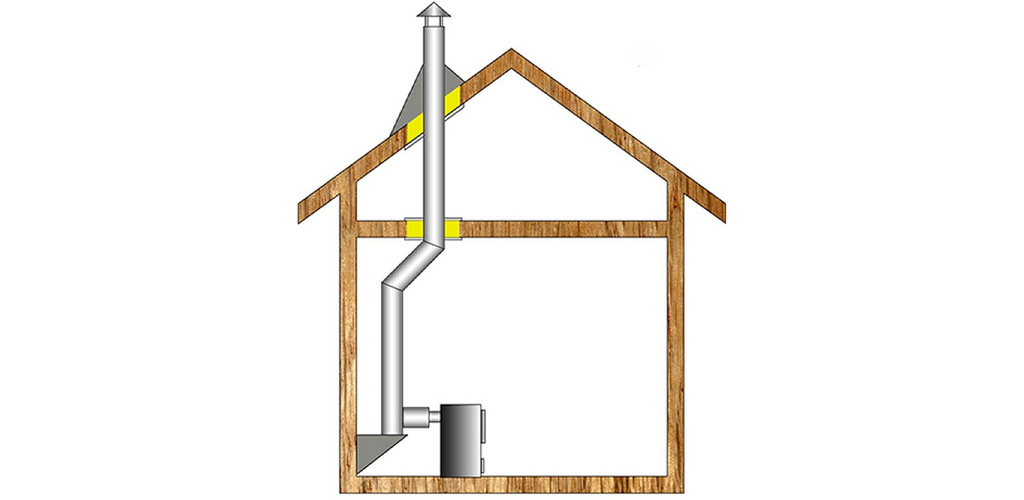

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
3. Высота пассивного клапана над полом – 180…200 см.
4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
5. Переточное устройство размещайте в удобном месте без ограничений.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

   Схема сборки внутренней части комнатного проветривателя

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Модель клапана с вентилятором, питающимся от солнечной батареи

Вентиляция различных помещений дома на примерах

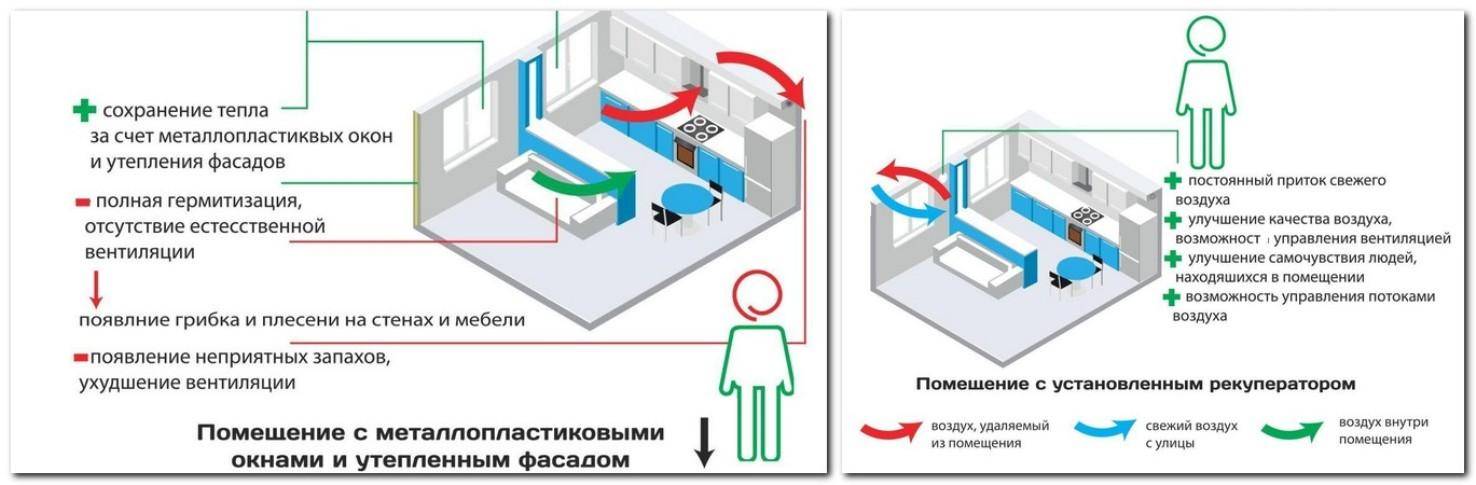

Рекуперация воздуха

Вентиляционная система с притоком и вытяжкой, оснащенная рекуператором для прогрева воздуха, циркулирующего внутрь, является наиболее востребованной для многоквартирных домов. При выборе рекуператора необходимо знать несколько важных «секретов», которыми пользуются профессионалы:

• Некоторые модели и модификации рекуператоров имеют крупные типоразмеры, поэтому заранее следует продумать место под размещение не только самого устройства, но и дополнительных воздуховодов.
• Перед монтажом строго рекомендуется составить проект монтажа и провести расчеты подбора конкретной модификации.
• Ну и очевидное, чем дороже рекуператор, тем дороже вентиляционная система. Но в данном случае эффект экономии наступит за счет долговечности качественного рекуператора.

Для многоквартирных домов с типовым жильем наилучший вариант – это рекуператоры локального или децентрализованного типа. Они малогабаритные, легко монтируются и сочетаются с интерьером. Децентрализованная модификация рекуператора работает только для одного помещения, где устройство установлено непосредственно, поэтому профессионалы рекомендуют использовать локальные типы рекупараторов.

Ответы на часто задаваемые вопросы

Как работает приточная вентиляция?

Через приточную вентиляцию свежий воздух со стороны улицы поступает внутрь помещения.

Виды приточной вентиляции

Приточная вентиляция бывает канальная и бесканальная, принудительная с вентилятором, естественная. По конструкции вентиляция делится на сборную и моноблок.

По качеству воздуха система бывает с фильтрацией, увлажнением, осушением, подогревом или охлаждением.

Для чего нужен рекуператор в системе вентиляции?

Рекуператор совмещает в корпусе приточку и вытяжку, служит для теплообмена между приточными и отводящимися из помещения воздушными потоками.

Виды вентиляции в квартире

В квартире можно обустроить приточную, вытяжную и приточно-вытяжную инженерную систему. Вентиляция бывает естественная, принудительная и смешанная, канальная или бесканальная.

Систему для квартиры делают автономную или с подключением к общедомовому каналу.

Для чего нужен приточно-вытяжной вентилятор?

Вентилятор принудительно захватывает с улицы или отводит из помещения воздух.

• Крупнов Б. А., Шарафадинов Н. С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха», 2006 год
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
• ГОСТ Р 53301-2009. Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость 2015 год
• Посохин В. И. «Аэродинамика вентиляции» М. 2008 год

Особенности систем естественного типа

Создание оптимальных условий для жизни и работы людей является достаточно сложным процессом, включающим в себя множество составляющих. Одной из них служит организация хорошей циркуляции воздуха в доме. При этом от правильности установки в наибольшей мере зависит функциональность вентиляционной системы. Несоблюдение технологии монтажа или пренебрежение строительными нормами неминуемо приведет к ухудшению микроклимата. Согласно СНиП, создание хорошего микроклимата в жилом помещении возможно лишь при поступлении 3 куб.м. свежего воздуха в час на каждый квадратный метр площади. Для производственных площадей этот показатель варьируется от количества работающих людей, площади помещения и должен быть не менее 20 м.куб/ч.

Система вентиляции большинства квартир, расположенных в домах старой постройки, основана на естественной циркуляции воздушных масс. Аналогичная схема используется для создания воздухообмена в частных домах и общественных зданиях небольшой площади. Свежий воздух поступает в помещение сквозь окна и двери, а выводится наружу через общий вентиляционный канал (в частных домах сквозь потолок и специальные продухи).

В погоне за повышением термоизоляционных свойств помещения многие стремятся заменить устаревшие деревянные окна и двери на новые пластиковые аналоги. Подобное действие приводит к нарушению циркуляции воздушных масс, которые не могут больше поступать в квартиру естественным путем. В этом случае выручит приточный оконный или стеновой вентиляционный клапан. Это простое устройство, которое не требует подключения к электросети. Модельный ряд приточных клапанов велик: от самых обычных шумозащитных до автоматических. Последние, при достижении определенной влажности, автоматически закрываются. Рекомендуется устанавливать клапан в стену на уровне форточки.

Пример клапана естественной приточной вентиляции

Правильно организованная приточная система вентиляция обеспечивает достаточное поступление свежего воздуха в помещение. Для увеличения циркуляции воздушных масс на промышленных объектах подобная система вентилирования применяется крайне редко, поскольку не способна организовать качественный воздухообмен на большой площади. Как правило, в аналогичных постройках используются иные схемы вентилирования такие, как механическая приточно-вытяжная или туннельная.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

1. Перфоратор.
2. Гаечные ключи.
3. Кувалда.
4. Шуруповерт.
5. Молоток.
6. Трещоточный ключ.
7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки. В итоге всю систему необходимо проверить

Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.
