Формулы расчета вентиляции
Расчет по площади помещения
Это самый простой расчет. Для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.
Расчет по санитарно-гигиеническим нормам
По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.
В случае жилого помещения можно ориентироваться на то, в каком помещении сколько времени проводят жильцы. Например, для спальни рекомендуется принять, что хозяева находятся там постоянно (8 часов подряд), а для кабинета можно принять 1 человек — постоянно, и 1-2 временно.
Расчет по кратностям
В документе (СНиП 2.08.01-89* Жилые здания, Приложение 4) приведена таблица с кратностями воздухообмена по типам помещений (табл.1):
| Помещения | Расчетная температура зимой,ºС | Требования к воздухообмену | ||
| Приток | Вытяжка | |||
| Общая комната, спальня, кабинет | 20 | 1-кратный | — | |
| Кухня | 18 | — | По воздушному балансу квартиры, но не менее, м3/час | 90 |
| Кухня-столовая | 20 | 1-кратный | ||
| Ванная | 25 | — | 25 | |
| Уборная | 20 | — | 50 | |
| Совмещенный санузел | 25 | — | 50 | |
| Помещение для стиральной машины в квартире | 18 | — | 0,5-кратный | |
| Гардеробная для чистки и глажения одежды | 18 | — | 1,5-кратный | |
| Вестибюль, общий коридор, лестничная клетка, прихожая квартиры | 16 | — | — | |
| Электрощитовая | 5 | — | 0,5-кратный |
Здесь приведена сокращенная версия таблицы, если вы не нашли свой тип помещения — обратитесь к исходному документу (СНиП-у).
Кратность воздухообмена — это величина, которая означает, сколько раз в течение часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от объема помещения. То есть, однократный воздухообмен это когда в течение часа в помещение подали и удалили объем воздуха, равный объему помещения; 0,5 кранный воздухообмен – половине объема помещения и т.д. В этой таблице в двух последних колонках указаны кратности и требования к воздухообмену в помещениях по притоку и вытяжке воздуха соответственно.
Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:
L=n*V (м3/час) , где
n – нормируемая кратность воздухообмена, час-1;
V – объём помещения, м3.
Когда мы считаем воздухообмен для группы помещений в пределах одного здания (к примеру, жилая квартира) или для здания в целом (коттедж), их нужно рассматривать как единый воздушный объём. Этот объём должен отвечать условию ∑ Lпр = ∑ Lвыт То есть, какое количество воздуха мы подаём, такое же должны и удалить.
Таким образом, последовательность расчета вентиляции по кратностям следующая:
- Считаем объем каждого помещения в доме (объем=высота * длина * ширина).
- Подсчитываем для каждого помещения требуемый воздухообмен по формуле L=n*V.
Для этого выбираем из таблицы 1 норму по кратности воздухообмена. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых (например кухня-столовая) и то, и другое. Прочерк означает, что для данного помещения нормы не установлены.
Для тех помещений, для которых вместо кратности указан минимальный воздухообмен (например, 90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат будем увеличивать до требуемой величины.
Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3.
- Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт
- Составляем уравнение баланса ∑ Lпр = ∑ Lвыт.
Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы во 2 пункте приняли воздухообмен равным минимально допустимому значению.
Нормы воздухообмена
Нормы по удалению грязного воздуха
Основным источником загрязнения воздуха в квартире считаются подсобные помещения – кухня, туалет и ванная. По СНиП рекомендуется свежий воздух подавать в жилые комнаты, а грязный – удалять из подсобных помещений. Отсюда в нормативных документах появляются величины по объему воздуха, который надо удалять – из кухни с газовой плитой 90 куб.м./час, с электрической плитой – 60 куб.м./час, из туалета и ванной – по 25 куб.м./час.
Всего общая величина воздухообмена в квартирах с электрической плитой набирается 110 куб.м./час, а с газовой – 140 куб.м. час.
Если при расчете воздухообмена величина притока не совпадает с величиной вытяжки, то берется бо́льшая из этих величин.
Величину воздухообмена кроме количества людей можно привязать также к объему помещения и площади помещения. Воздухообмен, привязанный к объему, характеризуется кратностью воздухообмена – отношением объема воздуха, прошедшим за час через помещение, к объему этого помещения.
В качестве примера можно привести технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома ТР АВОК-4-2008.
Норма воздухообмена в жилой зоне должна составлять:
кратность воздухообмена 0,35 1/час, но не менее 30 куб.м./час на человека или 3 куб.м./час на квадратный метр жилых помещений, если общая площадь квартиры меньше 20 кв.м./человека.
Для офисных помещений, промышленных и общественных зданий также существуют свои нормы воздухообмена.
Современные герметичные окна со стеклопакетами из древесины, пластика и алюминия в закрытом положении могут обеспечить только 10-15 % необходимого воздухообмена.
Более подробно по нормативных показателях воздухообмена жилых помещений можно прочитать здесь.
Административные и бытовые здания
Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.
Таблица кратности для торговых помещений.
При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.
Таблица кратности для помещений кафе
При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):
где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.
Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.
Правила создания воздухообмена в помещении
Естественная вентиляция работает по принципу перепада температуры входящего и выходящего воздуха
В городских квартирах используется схема естественной и приточно-вытяжной вентиляции. Отработанные потоки выводятся по внутренним каналам в здании через вытяжки. Для работы системы требуется восполнение атмосферы такой же кубатурой свежего воздуха. Наружные потоки поступают через неплотности оконных и дверных проемов или при открывании фрамуг и форточек.
Система естественного воздухообмена работает за счет разной удельной массы холодного и теплого воздуха. Имеет значение ветер на улице для создания тяги во внутренних вентканалах. В теплую погоду тяга становится меньше, поэтому многие жильцы ставят электрические вентиляторы в отверстии вытяжки на кухне и в санузле.
Нормы воздухообмена в офисных помещениях предусматривают, что межкомнатные двери должны иметь просвет между полотном и полом около 1,5 – 2,0 см для естественной конвекции или нижние переточные решетки. Окна рассматриваются в единой системе в качестве приточных устройств.
Конструктивное решение
Строение каналов в многоэтажном секторе меняется в зависимости от развития новых технологий строительства. Раньше индивидуальные протоки шли от каждой вытяжки к общему столбу. Переход к повышенной этажности вызвал необходимость связки вертикальных труб на 4 – 5 этажей горизонтальными проходами, а от них идут каналы к общей шахте.
Компактная вертикаль объединяет 1 – 2 сборных канала, отработанный поток не поступает сразу в выводящую вертикаль, а приводится туда только над следующим этажом или выше. Схема вытягивающих шахт по строению напоминает елку. Конструкция занимает мало места, но структура делает ее зависимой от погодных условий.
В частном строении
В частном доме лучше обустраивать принудительную вентиляцию
В частном доме вентиляция ставят принудительную приточно-вытяжную систему, т.к. необходима подача свежего воздуха в котельную, погреб, кухню, другие комнаты. Микроклимат страдает, если ставят только вытяжку без организации притока. В таком случае ощущается нехватка кислорода. Другой ошибкой является подача воздуха без принудительного вытягивания. В этом случае внутренний воздух разбавляется свежими потоками, но запахи и вредные компоненты остаются в доме.
Искусственная вентиляция не пропускает загрязненный наружный воздух, т.к. в системе предусмотрены фильтры, которые избавляют потоки от аллергенов, бактерий и микробов. В ванной комплексное вентилирование устраняет влажность, на кухне удаляет запах, духоту. Оборудование работает в автоматическом режиме, управляется вручную или электронными приборами. Стоимость принудительной системы выше, чем устройство внутренних или навесных каналов. Для экономии подбираются только те функциональные компоненты системы, которые необходимы конкретному дому.
Влияние пластиковых окон на скорость воздухообмена
Приточный клапан на пластиковое окно
В жилище создается разреженность атмосферы из-за плотной изоляции оконных металлопластиковых проемов и современных герметичных дверей. В этих условиях тяга в канализационном канале может опрокинуться, если такое отверстие расположено выше других, в одной из комнат температура выше других, или действует разность давления ветра.
Современные окна становятся некомфортными, недышащими и доставляют неприятности в виде плохого вентилирования. Многие удаляют прокладки и делают дополнительные щели в раме. Такое решение дает результат в виде сквозняков, потерь тепла и обледенения фрамуг. Есть специальное решение в виде конструктивных элементов заводского изготовления, которые вставляются в раму для организованного контроля прохода воздуха.
Нормативные документы и расчет воздухооборота
Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.
Методические указания для расчета воздухооборота.
Обмен воздушными массами рассчитывается следующим образом:
где L- объем поступающего воздуха м³/ч; n- число, указывающее кратность воздушного обмена; S – площадь объекта, м²; H- высота объекта, м.
Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.
Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:
А=а+0,8z, B=b+0,8z
В случае наличия круглых откосов D=d+0,8z
где а×b – габариты источника выброса, d – диаметр. Ʋв – скорость перемещения воздуха там, где происходит его выделение; Ʋз – скорость всасывания в районе зонта; z – высота установки.
Цеха производства
Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.
Расчетные значения цеховой вентиляции вычисляются следующим образом:
где L- расход воздуха, м³; V- скорость воздушного потока в устройстве, м/с; S- площадь, определяемая проемом установленной вытяжки, м².
Значения воздухооборота в помещениях производства зависят от:
- площади и формы цеха;
- количества персонала;
- интенсивности физической нагрузки людей;
- технологии производства;
- тепловых потерь оборудования;
- повышенной влажности в цеху.
Выбросы пыли и вредных веществ
В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.
Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.
Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.
Вентиляция складских комплексов
Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.
Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».
Вытяжные конструкции монтируются в самых грязных местах складских зданий.
Показатель кратности воздухообмена определяется следующим образом:
где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа; V(м³ )- объем складского помещения
Считаем расход по выделениям тепла
Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:
где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.; Qотд. – выделение тепла в окружающую среду, кДж/ч.
При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:
где С – теплоемкость воздушных масс, С=1, кДж/кг; ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К; γпр – плотность приточного воздуха, γпр=1,29 кг/м³.
При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.
Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:
Избытки водяных паров
Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.
Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.
2 Значения для разных зданий
Для того чтобы люди, находящиеся в том или ином помещении, чувствовали себя максимально комфортно, необходимо соблюдать предусмотренные строительными нормами и правилами значения кратности воздухообмена. Они значительно отличаются для различных зданий, поэтому следует подойти к их выбору с максимальной ответственностью. Только в этом случае можно добиться желаемого результата и создать в помещении идеальные условия для нахождения людей.
Для всех жилых домов требуется обеспечение не только искусственного, но и естественного притока воздуха. Если одного из них будет недостаточно, то допускается использование комбинированного варианта. При этом нужно обеспечить ещё и удаление застоявшегося кислорода. Сделать это можно путём обустройства вентиляционных каналов из следующих помещений:
- ванная комната;
- уборная;
- кухня.
Кратность обмена воздуха в жилом помещении указывается в СНиП 2.08.01−89. Согласно этим нормам, показатель должен быть таким:
- Отдельная комната в квартире (спальная, детская, игровая) — 3.
- Ванная и индивидуальная уборная — 25 (при совмещённом расположении значение должно быть в 2 раза больше).
- Гардеробная комната, а также умывальная в общежитии — 1,5.
- Кухня с электроплитой — 60.
- Кухня с газовым оборудованием — 80.
- Коридор или вестибюль в квартирном доме — 3.
- Гладильная, сушильная, постирочная в общежитии — 7.
- Кладовая для хранения спортивного инвентаря, личных и хозяйственных вещей — 0,5.
- Машинное помещение лифта — 1.
- Лестничная клетка — 3.
https://youtube.com/watch?v=lXEupxUjPwU
Нормы воздухообмена в офисах
Регулирование стандартов вентиляции, влажности в офисном помещении происходит на этапе законодательном с помощью следующих документов:
Трудовой Кодекс РФ
СанПиН 2.2.4.48-96, где указываются требования к установлению микроклимата в производственном помещении.
Норматив обмена воздуха, изложенный в СП 60.13330. 2016, определяют назначением кабинета, а также числом работников в нём. Стандарты кратности воздухообмена на 1 сотрудника, описанные в нём:
- Помещение для совещаний — 60 м в кубе в час;
- Кабинет, где находится руководитель — 60 м в кубе в час;
- Приёмная — 40 м в кубе в час
- Если офис имеет открытый тип, то норма для него — 30 м в кубе в час;
- Коридор, а также холл — 11 м в кубе в час;
- Уборная имеет норму в 75 м в кубе в час;
- Курилка же — 100 м в кубе в час.
Обеспечить адекватную вентиляцию необходимо не только для производственной безопасности. Прямым образом она затрагивает здоровье сотрудника и качество его труда.
Самостоятельные системы искусственной вентиляции
Устанавливают для:
- санитарных узлов,
- холлов,
- коридоров,
- курительных,
- помещений общественного питания,
- копировально-множительных служб,
- аккумуляторных,
- кинопроекционных.
Для конференц-залов предусматривается самостоятельная система естественной вытяжной вентиляции с устройствами против опрокидывания тяги.
Вытяжку из кабинетов площадью 24 м2 и меньше и из общих рабочих комнат устраивают выдавливанием воздуха через коридоры с удалением его через холлы и санитарные узлы. В помещениях создается подпор в размере 20% по балансу воздухообмена.
Воздухообмен в помещениях основного и вспомогательного назначения организуется по схеме «сверху-вверх», а в конференц-залах «сверху-вниз-вверх» или «сверху-вниз». В административных учреждениях сельских населенных пунктов допускается устройство естественной вытяжной вентиляции.
Кратность воздухообмена в жилых помещениях
| Назначение помещения | Кратность воздухообмена | Примечание | |
| Приток | Вытяжка | ||
| Комната в квартире | 1 | 1 | 3 м3/час на 1 м2 площади |
| Кухня в квартире с электроплитой | — | — | не менее 60 м3/ч |
| Кухня в квартире с газовой плитой: | |||
| с 2-мя конфорками | — | * | не менее 60 м3/час |
| с 3-мя конфорками | — | * | не менее 75 м3/час |
| с 4-мя конфорками | — | * | не менее 90 м3/час |
| Сушильный шкаф для обуви и одежды | — | — | 30 м3/час |
| Гардеробная, кладовая | — | 1 | |
| Ванная | — | — | 25 м3/час |
| Индивидуальный санузел | — | — | 25 м3/час |
| Совмещенный санузел | — | — | 50 м3/час |
Необходимая интенсивность смены воздуха
Источники информации: 1.СНБ 3.02.04-03 «Жилые здания» Минстройархитектуры, 2015.; 2.СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование воздуха» Минстройархитектуры, 2004.
Рекомендация: В жилых помещениях необходимо производить подбор вентиляционного оборудования с некоторым запасом мощности, предусматривать 1,5 – 2-х кратный воздухообмен. Для достижения большей степени комфорта потребителей, с соблюдением требований норм и энергетической эффективности, следует предусматривать дежурный режим эксплуатации оборудования с частичной, регулируемой рабочей нагрузкой.
Нормы воздухообмена согласно отраслевого стандарта АВОК «Здания жилые и общественные»
| Помещения | Режим работы | Норма воздухообмена | Примечание |
| Жилая зона | Постоянный | Не менее 30 м3/(ч. чел.) | Расчет по общей площади квартиры. Дополнительно организуется приток для каминов и механических вытяжек. |
| Жилая зона | Постоянный | 3 м3/час на 1 м2 площади | Если общая площадь квартиры не более 20 м2/чел. |
| Кухня | Максимальный | 180 м3 | Поступление приточного воздуха из жилой зоны |
| Ванная, туалеты | Максимальный | 90 м3 | Из каждого помещения |
| Ванная, туалеты | Максимальный | 120 м3 | При совмещенном санузле |
| Постирочная | Мин./Максим. | 1/5 кратная | Вытяжка |
| Гардеробная | Постоянный | 1 кратная | Вытяжка |
Нормы воздухообмена в зданиях
НП “АВОК” — Некоммерческое Партнерство «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике»
Необходимый обмен воздуха в частном доме
Основы вентиляции
Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.
Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.
Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.
Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.
Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.
Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.
При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.
Рис. 1 — Перетекание воздуха в доме Планировка вентиляции частного дома включает следующие этапы:
- 1. Расчёт минимальных норм воздухообмена;
- 2. Определение расположения мест притока и оттока воздуха;
- 3. Расчет сечения вентиляционных каналов;
- 4. Определение потребности в дополнительном технологическом оборудовании.

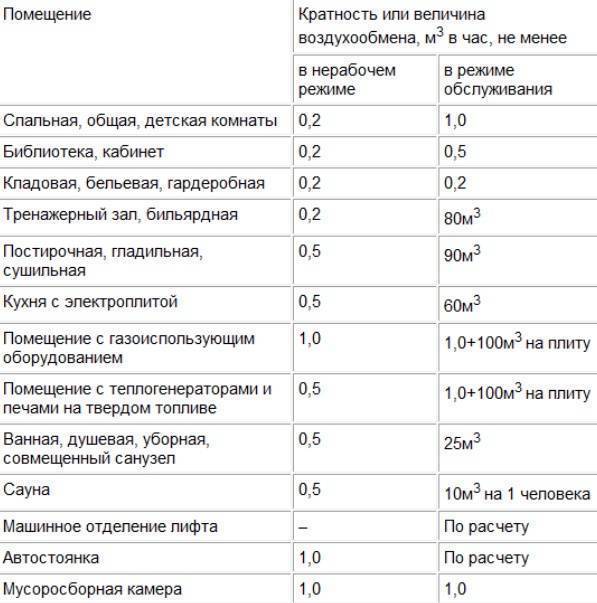

Определение воздухообмена согласно кратности воздухообмена в помещении.
Количество вентиляционного воздуха определяется для каждого помещения отдельно с учетом наличия вредных примесей (веществ) или задается по результатам ранее проведенных исследований. Если характер и количество вредных примесей (веществ) не поддаются учету, воздухообмен определяют по кратности:
L = Vпом * Kр (м3/ч),
где Vпом – объем помещения, м3; Кр – минимальная кратность воздухообмена, 1/ч., см. таблицу кратности воздухообмена.
Как определить объем помещения?
Необходимо рассчитать общий объем помещения в кубических метрах. Для этого используется простая формула:
Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)
Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора или приточной установки.
Определение воздухообмена в соответствии с количеством людей в помещении:
L = L1 * NL (м3/ч),
где L1 – норма воздуха на одного человека, м3/ч*чел; NL – количество людей в помещении
20-25 м3/ч на одного человека при минимальной физической активности 45 м3/ч на одного человека при легкой физической работе 60 м3/ч на одного человека при тяжелой физической работе
Определение воздухообмена при выделении влаги:
L= D / ((dv-dn) * ρ) (м3/ч)
где D – количество выделяемой влаги, г/ч; dv – влагосодержание удаляемого воздуха, г воды/кг воздуха; dn – влагосодержание приточного воздуха, г воды/кг воздуха; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Определение воздухообмена для удаления излишков тепла:
L= Q / (ρ * Cp*(tv-tn)) (м3/ч)
где Q – выделение в помещение тепла, кВт; tv – температура удаляемого воздуха, °С; tn – температура приточного воздуха, °С; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Cp – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))
Таблица кратностей воздухообмена:
| Кухня квартиры или общежития | 6-8 |
| Ванная комната | 7-9 |
| Душевая | 7-9 |
| Туалет | 8-10 |
| Прачечная (бытовая) | 7 |
| Гардеробная комната | 1,5 |
| Кладовая | 1 |
| Гараж | 4-8 |
| Погреб | 4-6 |
| Промышленные помещения и помещения большого объема | Кратность воздухообмена | |
| Театр, кинозал, конференц-зал | 20-40 м3 на чел. | |
| Офисное помещение | 5-7 | |
| Банк | 2-4 | |
| Ресторан | 8-10 | |
| Бар, кафе, пивной зал, бильярдная | 9-11 | |
| Кухонное помещение в кафе, ресторане | 10-15 | |
| Универсальный магазин | 1,5-3 | |
| Аптека (торговый зал) | 3 | |
| Гараж и авторемонтная мастерская | 6-8 | |
| Туалет (общественный) | 10-12 (или 100 м3 на 1 унитаз) | |
| Танцевальный зал, дискотека | 8-10 | |
| Комната для курения | 10 | |
| Серверная | 5-10 | |
| Спортивный зал | Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя | |
| Парикмахерская (до 5 рабочих мест) | 2 | |
| Парикмахерская (более 5 рабочих мест) | 3 | |
| Склад | 1-2 | |
| Прачечная | 10-13 | |
| Бассейн | 10-20 | |
| Промышленный красильный цех | 25-40 | |
| Механическая мастерская | 3-5 | |
| Школьный класс | 3-8 |
Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:
L= GCO2 / (УПДК-УП) (м3/ч)
где GСО2 – количество выделяющегося СО2, л/ч, УПДК – предельно-допустимая концентрация СО2 в удаляемом воздухе, л/м3, УП – содержание газа в приточном воздухе, л/м3.
| Нормы допустимых концентраций Со2 в воздухе, л/м3 | |||
| В местах постоянного пребывания людей (жилые комнаты) | 1,0 | ||
| В больницах и детских учреждениях | 0,7 | ||
| В местах временного пребывания людей (учреждения) | 1,25 | ||
| В местах кратковременного пребывания людей (учреждения) | 2,0 | ||
| В наружном воздухе: | Населенные пункты (село) | 0,33 | |
| Малые города | 0,4 | ||
| Крупные города | 0,5 |
Оборудование для вентиляции производственных помещений
Система принудительной приточной вентиляции состоит из следующих элементов:
- воздуховоды;
- вентилятор;
- воздушные фильтры;
- воздушные клапаны;
- воздухозаборные решетки;
- шумопоглощающая изоляция;
- калорифер (нагревание воздуха);
- автоматический блок управления при необходимости.
Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.
Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.
Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.
- Вентиляция Systemair — серия Danvent DV
- Вентиляция Wolf
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Расчет изменения pH раствора при разбавлении водой
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Кратность воздухообмена
Кратность воздухообмена характеризует скорость, с которой воздух сменяется в помещении. В системах вентиляции принято рассчитывать сменяемость воздуха в течение одного часа. Таким образом, кратность воздухообмена в помещении показывает, сколько раз воздух полностью сменился в помещении за час.
Однократный воздухообмен — это однократная смена воздуха в помещении в час. Допустим, площадь помещения составляет 80 м2, а высота потолков — 3 м. Объём такого помещения составит 240 м3. Чтобы достичь однократного воздухообмена в помещении должна быть предусмотрена подача воздуха в объёме 240 м3 свежего воздуха за 1 час и вытяжка в объёме 240 м3 отработанного воздуха за 1 час. Это соответствует расходу воздуха 240 м3/ч для приточной и вытяжной систем вентиляции.
В некоторых случаях требуется, чтобы кратность воздухообмена в помещениях была равна 2. Для комнаты площадью 80м2 и высотой потолков 3 метра расход приточного и вытяжного воздуха составит по 480 м3/ч.
Наконец, рассмотрим случай, когда требуется кратность воздухообмена в помещении по притоку 2, а по вытяжке 3. Для рассматриваемой комнаты это будет означать необходимость подать 480 м3/ч свежего воздуха и удалить 720 м3/ч отработанного воздуха.
Таблица воздухообмена
После того, как расчёт воздухообмена проведён для каждого из помещений, составляется таблица воздухообмена. Она представляет собой список всех помещений с указанием расходов приточного и вытяжного воздуха, а также обозначения систем, которые будут обслуживать данное помещение. Ниже приведён пример таблицы воздухообмена:
| № | Наименование помещения | Приток | Вытяжка | Обозначение систем |
| 1 | Тамбур | – | ||
| 2 | Коридор | 100 | 100 | П1, В1 |
| 3 | Ресепшен | 120 | 90 | П1, В1 |
| 4 | Офис | 280 | 230 | П1, В1 |
| 5 | Офис | 360 | 300 | П1, В1 |
| 6 | Офис | 360 | 300 | П1, В1 |
| 7 | Санузел | 200 | В2 | |
| ИТОГО: | 1220 | 1220 |
Помимо расходов воздуха таблица воздухообмена также может содержать иные данные, которые помогают определить расход воздуха — площадь и высоту помещений, кратность воздухообмена по нормам, количество человек и посетителей и другую информацию. При подготовке такой расширенной таблицы воздухообмена в Excel появляется возможность ввести формулы расчёта расходов воздуха. Таким образом, достигается автоматизация расчёта воздухообмена.
Из таблицы воздухообмена определяется расход каждой из вентиляционных систем. Для нашего примера получим:
- Расход системы П1 — 1220 м3/ч
- Расход системы В1 — 1020 м3/ч
- Расход системы В2 — 200 м3/ч
Далее под эти расходы воздуха выполняется подбор всех элементов системы вентиляции.
