Фильтрующий колодец: конструкция, назначение, технология устройства

Канализация для частного дома — септик + фильтрующий колодец

Количество людей, желающих возвести собственный дом, с каждым годом растёт. Но участки и целые коттеджные поселки далеко не всегда бывают подключены к центральной канализации, отоплению и электричеству. На начальном этапе строительства приходится терпеть некоторые неудобства.

Проблема с отоплением и наличием горячей воды решается путём установки отопительного котла (бойлера). Электричество хоть не всегда в срок и не всегда по заявленной цене, но проводится.

Вот и решение проблемы отвода использованной воды из частного дома, сегодня стало делом обычным. Многим домовладельцам доступны современные системы очистки, которые вполне качественно и надёжно компенсируют отсутствие центральной.

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной и ливневой системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведения воды от дома и очистка ее от ила и песка.

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

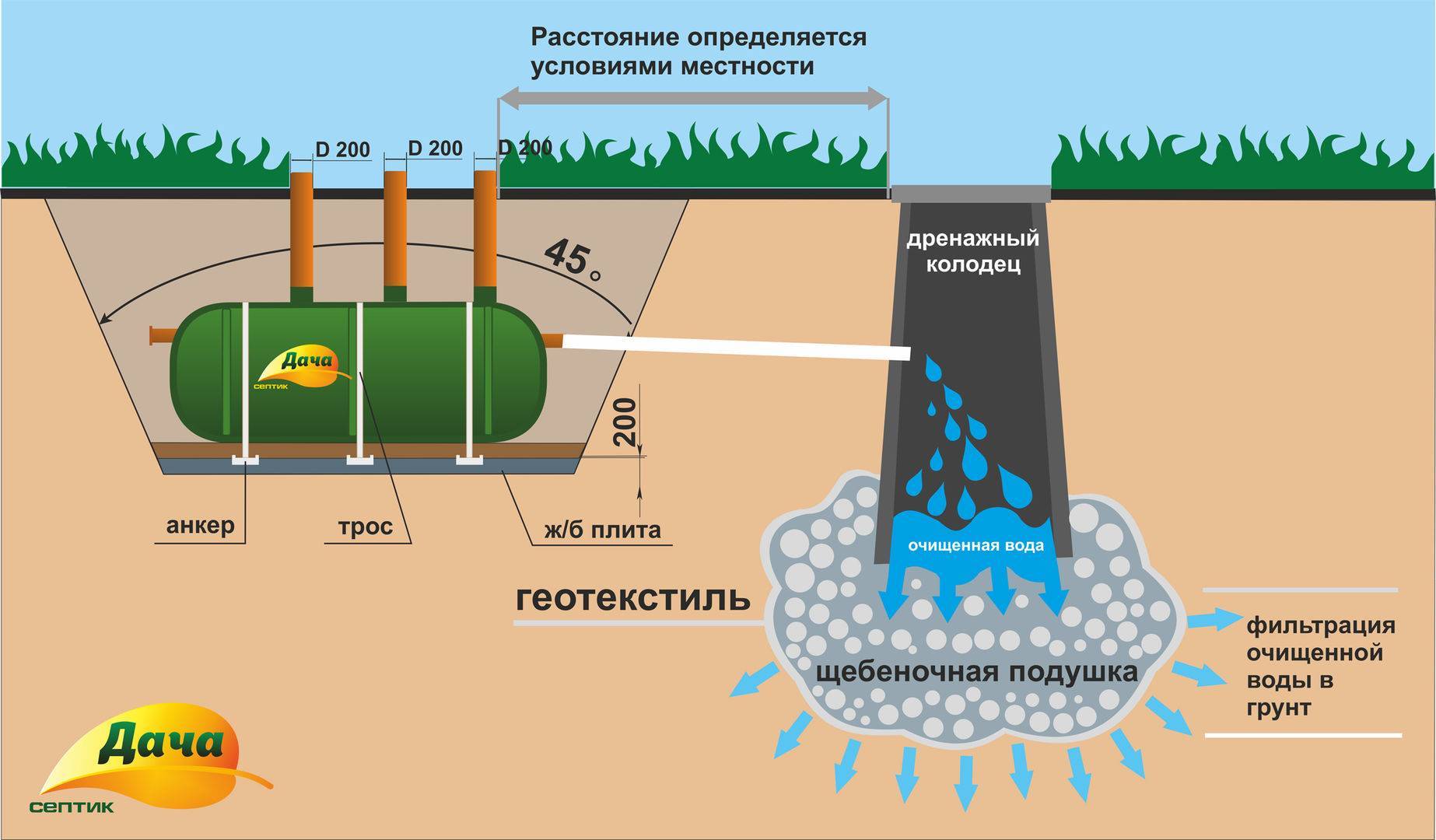

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве. Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

1. Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
2. Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные — в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов — в поглотительные колодцы.

Во втором случае необходим септик, состоящий из двух или трех камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы — полная откачка и вывоз стоков.

Особенности выбора фильтра

Подготовка фильтрующего материала заключается в подвозке щебня, кусков торфа, битого кирпича, шлака, кокса. Фракции материала должны быть небольшими (крупностью 30мм). Попадая на них, сточные воды покрывают кусочки фильтра илом, в котором существуют микроорганизмы, перерабатывающие, в процессе жизнедеятельности, органику в полезные минералы и очищают стоки.

Образованный фильтрат должен уходить через песчаный грунт или супесок. При этом песок обладает лучшей пропускной способностью, чем супесь. Закладывается мелкофракционный щебень, сверху насыпается битый кирпич и отвальный шлак. Этим же материалом заполняется промежуток между стенами колодца и шахтой. Окончательно воды очищаются, проходя через слой грунта.

Совет: расчет поверхности фильтрующего слоя производят, исходя из данных суточных нагрузок на единицу площади: 40 л в сутки для супесков и 80 л/сутки для песчаного грунта.

Форма колодца может быть как круглой, так и квадратной. Лучшие материалы  для сооружения стенок: красный кирпич (пережженный), монолитный бетон, железобетон, глиняный кирпич или «дырявые» сборные железобетонные кольца

Очень важно учитывать и тот факт, что попадающие в фильтрационный колодец воды, не только просачиваются через стенки, но и уходят сквозь дно. Поэтому бетонная стяжка выполняется по его периметру, не захватывая центральную часть, где грунт пропускает воды в почву

Какой фильтр установить на дно колодца?

Организация водоисточника на дачной или загородной частной территории помогает владельцам навсегда избавиться от вопроса о водоснабжении.

Чтобы полноценно пользоваться колодцем или скважиной для добычи питьевой воды, стоит убедиться в ее качестве.

Учитывая, на каком типе местности был возведен источник, потребуется установить донный фильтр для колодца. Его установка проводится в случае объективных на то причин.

Виды донных фильтров

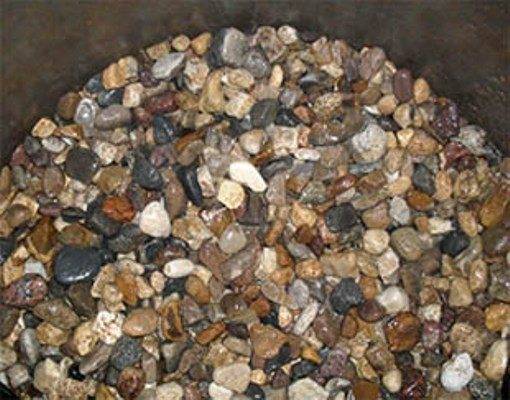

Донное фильтрующее устройство можно соорудить самостоятельно. Для этого потребуется определиться с его видами: прямым он будет или обратным. Сооружая прямой фильтр, на дно колодца должны быть уложены крупные части битых кирпичей, поверх которых накладывается слой мелких его фракций. Способ подходит для источников с рыхлым грунтом с возможным плывуном.

Обратный донный фильтр для колодца лучше делать для возведенного на песке источника с неактивным руслом. Укладка состоит из первого слоя мелких пород камня, и второго — более крупных частей.

Такой пласт фильтрации защитит дно от посторонних предметов, а также задержит песочные частицы.

При создании фильтрующего устройство с обратным действием первый слой состоит из речного песка, второй — из щебня с галькой, а третий – с гравийной прослойкой в 5 см.

Тип укладки

Донный колодезный фильтр может укладываться двумя способами: прямым и обратным, которые имеют отличие последовательности слоев. Прямая укладка характерна нижним слоем больших каменных пород, вторым — из средних фракций, а сверху должна преобладать прослойка из мелкого гравия. Метод действенный при плывучих породах земли.

Обратная укладка подразумевает верхний слой из крупного кирпича, а низ из более мелкого. Также можно оснастить дно кварцевой сухой смесью песка. Каждый слой в независимости от последовательности должен составлять 15 см.

Подготовительный этап

Создавая донный фильтр для колодца, необходимо подготовить материал, который не должен состоять из химических элементов, не быть подвержен разложению и растворению. Оптимальным вариантом послужит укладка дна из камней для бани, которые вполне станут пригодными для возведения крупной прослойки.

Перед земляными работами все породы должны замачиваться в воде и промываться несколько раз.

Создавая донный фильтр, можно брать в качестве наполнителя синтетические породы, такие как геоткань или полимерные гранулы. Материалы являются дорогостоящими, но способствуют 100% водоочистке и ее обеззараживания.

Изготовление щита

Если скважина располагается на плывущей почве, из недр которой жидкость прибывает со скоростью, то перед тем как уложить фильтр кладут щит с отверстиями. В качестве основы подойдет брус или металлическая решетка.

Деревянный круглый поддон можно сбить собственноручно. Для этого понадобятся готовые доски, которые сбиваются между собой. Конструкцию обрезают по размерам дна колодца. В центре проделывают отверстия размером 5 мм. Щит можно обернуть геоволокном, после чего можно приступить к укладке.

https://youtube.com/watch?v=wkLeTDLEdL0

Чтобы под действием воды он не поднялся на поверхность, сверху щит приваливают большими камнями. Щит засыпается заранее подобранным материалом. Перед укладкой деревянную конструкцию следует обработать антибактериальной суспензией.

Сетчатый фильтр

С металлической сетки мелкоячеистой структуры можно создать фильтрующее устройство для водоисточника, чтобы задержать поступление частиц песка.

1. Для его создания подойдет круглый лист, созданный из антикоррозийного железа.

2. Сетка между собой соединяется проволокой.

3. Снаружи металлоконструкция должна иметь меньшие размеры, чем внутренняя, на 5 мм. Укладывают ее на прослойку из каменных пород.





















4. Фиксация осуществляется с помощью штыревого стопора, выходящего из стенок колодца.

Благодаря фильтрующему устройству, в независимости от выбора материала, он поспособствует получению из колодца чистой питьевой воды в любой сезон года.

Особенности обслуживания

Если водозабор происходит вручную, следует протянуть соответствующую цепь по размеру водоисточника, чтобы ведро миновало дно. Это действие сохранит инвентарь и позволит не нарушить фильтрующее дно.

В период очистки колодца, донный щит изымается на поверхность и подвергается очистке. Соблюдая несложные правила, водоисточник на загородном участке прослужит долгий период времени, обеспечивая поступление воды высокого качества

Необходимо запомнить важное правило: перед укладкой донного фильтра в колодец, необходимо его качественно очистить

Принцип работы фильтрационного колодца

Отвод сточной воды из дома: ПВХ труба, колодец бетонный, подушка щебеночная. Система фильтрующего колодца устроена так, что вывод сточных вод по канализационной трубе до камеры с септиком, в которой она отстаивается, происходит самотечным способом.

В фильтрационную конструкцию сточные воды проникают подобным образом. Затем профильтрованная вода постепенно просачивается к грунтовым водам.

Принцип установки фильтрационных колодцев

 Итак:

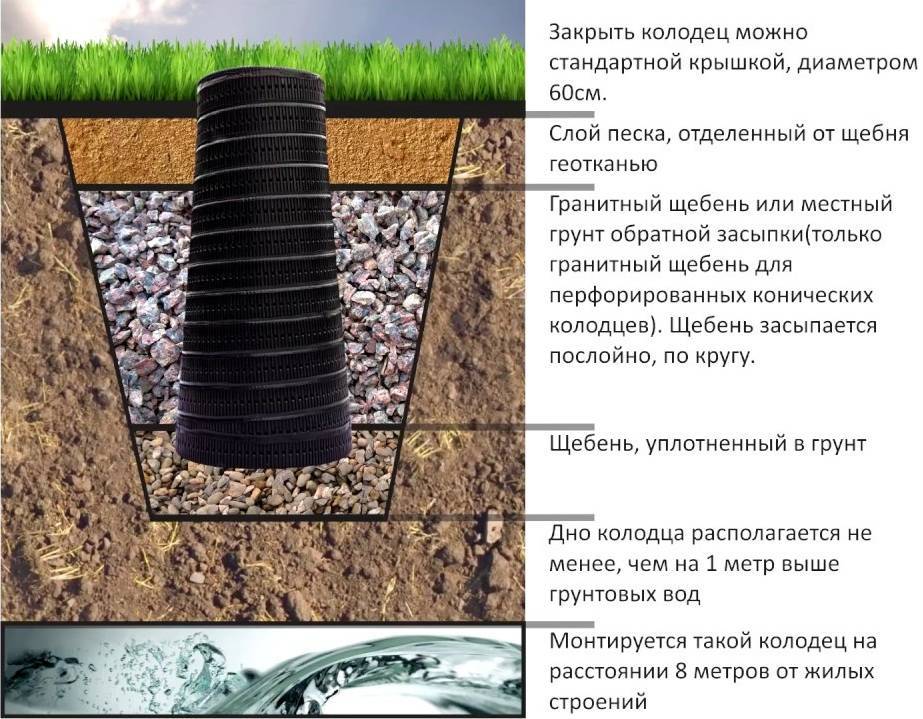

Колодец для фильтрации представляет собой трех метровую шахту, внутри которой расположен колодец с кольцами из кирпича, железобетона или других применяемых в данных условиях эксплуатации материалов.

Место для установки

Перед установкой надо собрать как можно больше информации о грунте на участке. Такая конструкция может размещаться только на определенных типам, к ним следует отнести такие как: песчаный грунт, торф, грунт в котором не большое содержание глины.

 Итак:

Не следует делать установку и в скальных породах. Особенно если там есть трещины

На такой почве следует применять другие методы, иначе сточные воды могут проникать в питьевую;
Если посмотреть по высоте установки, тогда получается что наилучшим расстоянием установленного колодца о дна и до грунтовых вод будет не менее 50-ти см;
Следует обратить внимание на промерзание грунта. Конструкция должна располагаться ниже уровня промерзания.

Правила при обустройстве фильтрующей системы

Важно помнить, что при обустройстве системы своими руками следует разместить ее ниже линии промерзания грунта. Так, для региона средней полосы РФ, данная величина будет равна примерно 1,4 м

С учетом нормативов колодец должен быть выполнен без днища, что предполагает наличие одних лишь стенок, которые оснащены отверстиями. Днище сооружения должно быть заполнено слоем зернистой загрузки, которая получила название донного фильтра. Вода после прохождения очистки от разных взвешенных частиц в пространстве септика отводится непосредственно в колодец. Здесь необходимо сделать акцент на трубе, по которой из септика вода попадает в фильтрующее устройство.

Труба должна быть возвышена над поверхностью зернистой загрузки минимум на 0,15 м.

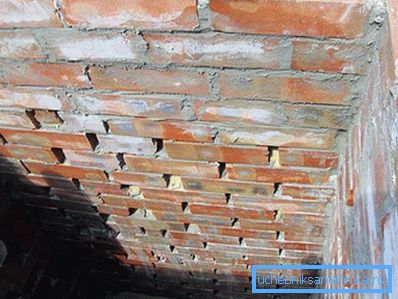

Изображение 2 . Пример отделки колодца кирпичом.

В месте, где на фильтрующую поверхность падает струя, следует произвести укладку деревянного антисептированного щитка, задачей которого выступает обеспечение равномерного распределения сточных вод по всей площади колодца, это позволяет защитить засыпку от размывания. Для выполнения загрузки следует использовать щебень, гравий, мелкофракционные камни, керамзит, бой кирпича, спекшийся шлак, осколки, величина которых должна быть в пределах 10-70 мм. Загрузка должна иметь высоту, равную примерно 1 м.

Стенки колодца должны иметь отверстия, диаметр которых примерно равен 6 см, отверстия должны быть расположены по длине и высоте системы в шахматном порядке, расстояние между соседними отверстиями должно быть равно 10 см. Наружную часть следует своими руками обсыпать материалом, который был применен для создания загрузки. При всем при этом ширина внешнего слоя должна быть равна 50 см, а высота должна соответствовать показателю высоты загрузки.

Стенки очистительной системы такого типа могут быть изготовлены из разных материалов, начиная бочкой, выполненной из металла, заканчивая железобетонными кольцами, предназначенными для фильтрующего колодца. Более того, оправдано использование круглого или квадратного кирпича, который может быть применен для обкладывания стенок, можно для этого использовать и натуральный камень. Вместо того чтобы сверлить отверстия в уже готовом изделии, можно в процессе кладки оставить технологические промежутки.

Виды и способы их монтажа

1. Прямой. Укладка фильтрационных компонентов начинается с наиболее крупных фракций, затем менее крупные и так до самых мелких элементов. В среднем это 3–4 слоя.
2. Обратный. Сначала насыпается мелкая фракция, постепенно увеличиваясь.
3. Деревянный щит. Другими словами, фильтр для колодца от плывуна. Круглый щит необходим, если грунт вокруг колодца, а также на дне насыщен илистыми породами и песком.
4. Сетчатое обрамление фильтра. Сама металлическая сетка не выступает как фильтрационный элемент. Ее устанавливают с обеих сторон, как бы зажимая слои внутри бутерброда, она удерживает на месте все слои, не давая им расползтись.

Подземные фильтрационные поля

Фильтрационные поля используют, подобно фильтрующим колодцам, в песчаной и супесчаной почве при низком уровне воды в грунте. Чем же фильтрационные подземные поля лучше фильтрующих колодцев?

Плюсов три:

• их гораздо проще построить,
• они требуют меньше средств,
• они гарантируют подпочвенное увлажнение огородов и приусадебных участков.

К минусам же стоит отнести необходимость планирования участка в жесткой зависимости от плана прокладки сети орошения. Соответственно, требуется значительный объем ирригационных работ.

Подземные фильтрационные поля действуют следующим образом – сточные воды, осветленные в септике, проходят через обеззараживающую камеру. Затем, посредством подающего трубопровода оказываются в распределительной трубе, откуда растекаются по оросительным трубам и уходят в грунт.

Устройство фильтрационных полей

Для распределительного трубопровода требуются трубы диаметром 150 мм. — пластмассовые, асбестоцементные или керамические. Их прокладывают с уклоном 2 см. на метр. Затем к трубопроводу нужно подсоединить оросительные трубы посредством тройников.

Оросительные трубы делают по принципу распределительных. Для этого берут трубы диаметра 75-100 мм из пластмассы, керамики или асбестоцемента. В длину оросительные трубы должны быть 6-20 м. в зависимости от водопроницаемости грунта, а уклон — 2 мм. на метр.

Труба обязательно должна быть влагопроницаемой. С этой целью в трубах из пластмассы в шахматном порядке высверливают отверстия диаметром 10 мм. и промежутком 5 см. В трубах из асбестоцемента лучше сделать пропилы внизу трубы через каждые 10-15 см. Их ширина должна составлять 10 мм, а глубина – 1/3 диаметра. Трубы из керамики размещают на расстоянии 1-2 см. Образовавшуюся щель сверху нужно прикрыть рубероидными накладками.

Оросительные трубы закапываются в землю на глубину 40-80 см. Их укладывают в траншеи, на дне которых под трубой делают выемку 30 см. в ширину и 50 см. в глубину. Выемку засыпают сначала 10-сантиметровым слоем крупного песка, затем 40 см. гравия, шлака или щебня. Требуемый размер фракций – 15-25 мм. Сверху укладывают трубы и засыпают их тем же дренирующим материалом. Концы этих труб с одной стороны соединияют с помощью распределительной трубы, а на другой стороне устанавливают вентиляционные стояки диаметром 10-12 см. На конце стояки должны быть оснащены флюгарками и возвышаться над землёй на 50-70 см.

Конструктивные особенности

Площадь фильтрующего колодца во многом зависит от типа грунтов, так 1 кв.м супеси способен за сутки отфильтровать около 50 литров сточных вод, а песок, в зависимости от фракции, — до 100 литров. Руководствуясь приблизительным объемом сбрасываемых сточных вод можно рассчитать необходимую площадь фильтрующего колодца, которая складывается из площадей всех стенок. При этом стоит учесть, что конструктивные размеры фильтрующего колодца не должны превышать размеров 2 на 2 м при заглублении установки не более 2,5 м.

Если площади такого колодца будет недостаточно для очистки сточных вод, то следует предусмотреть возможность устройства нескольких фильтрующих колодцев, расстояние между которыми должно быть не менее двух диаметров устраиваемых сооружений. При строительстве колодца нужно проверить уровень расположения грунтовых вод, так как расстояние между дном фильтра и горизонтом должно составлять не менее 1 метра.

Зачем он нужен

Его основная задача — обеспечить процесс утилизации стоков, пропуская их через пористый грунт. Конструкция дает возможность выводить лишнюю влагу за пределы водонасыщенного участка.

К ним относят супесчаные и песчаные почвы.

• от жилого дома – 10 м;
• от питьевого источника – 30 м.

Устройство

Конструкция фильтрующего колодца составляет систему, позволяющую канализационной трубе выводить из дома сточные воды самотеком до септика или другой отстойной камеры. Откуда они затем также попадают в фильтрующий колодец, после чего просачиваются в грунт.

Она состоит из шахты глубиной до 3 м, которая обложена кирпичом или железобетонными кольцами, иногда используют другие материалы.

Фильтрационные колодцы занимают площадь в зависимости от типа грунта. Согласно расчетам, 1 м 2 супесчаной почвы может отфильтровывать в сутки около 50 л стоков. В тоже время песчаный способен справиться и со 100 л.

Если приблизительно знать объем канализационных вод за сутки, можно подобрать и площадь будущего сооружения. Традиционный размер 2 м х 2 м и глубиной не более 2,5 м.

Если же вам необходимо увеличить общую площадь, лучше сделать несколько фильтрующих сооружений. При этом расстояние между ними не должно быть менее суммы 2 диаметров конструкций.

Не сбрасывайте со счетов еще один момент – уровень грунтовых вод. От дна устройства до водного горизонта должно быть не менее 1 м.

Особенности изготовления фильтра

Приобретите щебень, кирпичные осколки, куски торфа, кокс, шлак. Следите, чтобы размеры фильтрующего материала не превысили 30 мм.

Когда сточные воды попадают на фильтр, на нем начинает образовываться ил, который служит питательной средой для размножения микроорганизмов. В процессе своей жизнедеятельности они перерабатывают органические вещества в минералы, очищая стоки.

Отфильтрованные таким образом воды проникают через песчаный грунт в нижние горизонты.

Сделать фильтр можно следующим способом:

• определите площадь фильтрующего колодца из расчета, указанного выше по тексту;
• подготовьте материал в необходимом количестве;
• проведите закладку мелкофракционного щебня, следующим слоем положите кирпичный бой и шлак;
• заполните промежутки между шахтой и стеной колодца этими же материалами;
• финишная очистка вод произойдет после их прохождения через песчаный слой почвы.

Форма сооружения может быть круглой или квадратной, а также ест фильтрационный конический колодец.

Обычно для изготовления используют следующие материалы:

• монолитный бетон;
• красный кирпич;
• железобетон;
• сборные кольца из ж/б.

При изготовлении сооружения не трогайте его дно, облицовывайте только стены по периметру. Через него стоки будут просачиваться ниже в грунт и дополнительно очищаться.

Как сделать фильтрующий колодец

Ниже предлагается инструкция, которая может стать для вас основой.

Вносите в нее коррективы, но не изменяйте сути.

1. Одна из самых надежных конструкций, доказавших свою долговечность, является фильтровальное сооружение из железобетонных колец, хотя цена их и не самая дешевая. Их необходимо опустить на фильтрующий материал, который необходимо равномерно распределить по высоте. Положите на дно камень, который не позволит размывать фильтр падающей струей сточных вод.
2. Также нужно сделать по всей их высоте с соблюдением шахматного порядка отверстия с шагом 200 мм. Между ними оставьте расстояние 50 мм. В колодцах, где стенки выложены из красного кирпича, их делают с помощью промежутков в кладке.

1. Установите трубу, по которой подводятся к колодцу сточные воды, на высоте 100 мм над донным фильтром с небольшим уклоном. Ее конец должен быть направлен на центр шахты, под ним установите емкость для стоков с отверстиями.
2. На дне сооружения сделайте фильтр. Материалом для него будет служить галька, щебень, песок и торф. При этом по центру насыпьте крупные частицы, по краям – мелкие.
3. Сделайте для колодца сверху перекрытие из деревянного щита или ж/б крышки. В нем должен быть предусмотрен лаз диаметром от 700 мм. Закройте его люками, между крышками которых положите утеплитель – минеральную вату, мешковину и т.п. Сверху закройте конструкцию рубероидом и засыпьте ее грунтом толщиной около полуметра.
4. Засыпьте наружную часть колодца супесью или песком до уровня впускной трубы. Ее ширина не может быть менее 0,5 м.
5. Предусмотрите в центральной части колодца, по аналогии с конструкцией любого типа септика, воздушную полость с крышку и вентиляционной трубой. Ее диаметр должен быть от 100 мм, а высота – от 1 м.

Технология монтажа фильтрующего колодца

На рынке продаются фильтрующие резервуары заводского производства из первичного полиэтилена, готовые к монтажу. В нижней части изделия уже насыпаны щебенка и гравий для очистки воды. Однако сооружение можно изготовить самостоятельно из подручных материалов. Построить фильтрующий колодец для септика своими руками может каждый. Последовательность работ приведена ниже.

Строительство колодца из кирпича

Из кирпича несложно соорудить емкость любой формы, но чаще всего хозяева выбирают круглую. Такая геометрия обеспечивает равномерное распределение нечистот по всей площади очистителя.

Работы выполняются в такой последовательности:

• Строительство начинайте с рытья ямы, в которой должна поместиться конструкция 2×2 м глубиной 2,5 м. Каждую сторону ямы увеличьте на 40 мм для обеспечения гарантированного зазора между стенками шахты и грунтом.
• Убедитесь, что до грунтовых вод осталось не менее 1 м. Для этого выкопайте яму на глубину 1 м и проверьте вынутую землю. Если она влажная, продолжать строительство в этом месте не стоит, вода слишком близко к поверхности.
• Постойте в котловане стенку из кирпича. В нижней части сооружения, на высоте фильтрующего слоя, стенки делайте с небольшими отверстиями от 2 до 5 см, которые располагайте в шахматном порядке. Выше этого уровня проемы не оставляйте.
• Засыпьте дно щебнем или гравием слоем 1 м, при этом крупные элементы должны быть вверху, мелкие — внизу.
• Отверстие в шахте, через которое вода поступает из септика, сделайте в таком месте, чтобы жидкость лилась струей с высоты 40-60 см. Канализационная труба должна заканчиваться в центре сооружения и крепиться наклонно для самостоятельного перетекания воды из накопителя.
• Чтобы поток не размывал фильтр, подложите по него пластиковый лист.
• Накройте шахту железобетонной или деревянной крышкой с проемом диаметром 70 см. Через это отверстие будет производиться осмотр полости шахты.
• Проем закройте люком.
• Проделайте в крышке отверстие и установите трубу диаметром 10 см для вентиляции емкости. Она должна выступать над землей на 75-100 см.
• Засыпьте щели между кладкой и грунтом гравием или щебенкой. Сыпучую массу насыпайте послойно, с обязательным уплотнением.
• Крышку накройте полуметровым слоем грунта.
• Чтобы вентиляционная труба не выделялась, посадите рядом с ней вьющиеся растения.

Строительство колодца из железобетонных труб

У потребителей такая конструкция пользуется наибольшей популярностью. Для строительства понадобится 3 трубы диаметром 90-150 см. Нижняя заготовка должна быть с отверстиями 5 см, выполненными в шахматном порядке. Проемы можно просверлить или купить готовое перфорированное изделие. Кольца тяжелые, поэтому для их монтажа понадобится кран.

Чтобы построить фильтрующий колодец своими руками, выполните следующие действия:

• Установите перфорированное кольцо на ровную площадку.
• Проверьте уровнем горизонтальность верхнего торца конструкции.
• Выбирайте землю внутри кольца до тех пор, пока изделие не просядет на всю высоту под собственным весом.
• Установите на него второе кольцо.
• Продолжайте удалять землю внутри конструкции, пока верхний торец второго изделия не сравняется с поверхностью земли.
• Установите на второе кольцо третье и повторите действия.
• Создайте фильтрующий слой из щебенки и гравия, как было описано выше.
• Подведите к резервуару трубу от септика.
• Накройте колодец крышкой и сделайте люк с вентиляцией таким же образом, как и над шахтой из кирпича.
• Если зимы суровые, верхнюю часть устройства утеплите с помощью двух крышек — утепляющей и несущей. Зазор между ними заполните теплоизолирующим материалом.

При наличии подъемного крана технология строительства колодца иная:

• Выкопайте яму полностью на заданную глубину. Ее диаметр должен быть на 40-80 см больше, чем размер кольца.
• На дне сделайте бетонную стяжку в виде кольца таким образом, чтобы внутри оставался грунт. Она будет служить основанием для стен резервуара.
• В нижнем изделии перфоратором пробейте отверстия диаметром 50-60 мм с шагом по вертикали и горизонтали 100-120 мм.
• Поочередно установите заготовки в яму.
• Дальнейшие операции проводятся, как в предыдущем случае.

Как сделать фильтрующий колодец — смотрите на видео:

https://youtube.com/watch?v=hElLiZTO-Sk

Соорудить фильтрующий колодец для канализации можно разными способами, но обычно выбирается такой вариант, который позволяет использовать свои финансовые возможности. В статье приведены примеры изготовления очистительного устройства при наличии небольшого набора материалов и минимального опыта строительных работ.

Установка

Фильтрующий колодец своими руками построить совсем несложно, для этого не требуется каких-либо строительных или инженерных навыков. Но общие представления и некоторые нюансы знать необходимо.

Выбор места

Есть несколько условий, которые нужно соблюдать во время постройки очистительных колодцев для гарантии их эффективной и безвредной работы:

• Глубина залегания грунтовых вод. Между дном конструкции и водой должно быть расстояние не меньше одного метра.
• Присутствие на участке скважины на воду. Требуется максимальное удаление друг от друга данных объектов во избежание загрязнения водоносного горизонта.
• Тип грунта. Вполне подойдут: песчаник, супесь и торф. Глина, например, не подойдёт по своей структуре в функции фильтра.

Обустройство

Сделать всё правильно вам поможет следующая инструкция:

1. Выкапываем котлован, главным условием для которого является его углубление ниже уровня промерзания грунта и соблюдение удалённости от грунтовых вод не менее 100 см. Габариты выбираем, основываясь на количестве суточного потока сточных вод.

1. Создаём донный фильтр. Это наиболее важный элемент, который и производит саму фильтрацию.

Для этого засыпаем метровый слой зернистой загрузки, в виде которой подойдут:

• гравий;
• щебень;
• керамзит шлак;

1. Пробиваем отверстие к септику на уровне не ниже пятнадцати сантиметров от материала донного фильтра.
2. Соединяем конструкции канализационной трубой.

1. Возводим стены. При этом их поверхность должна иметь отверстия диаметром 5 см и с шагом в 10 см в шахматном порядке.

Материалы, подходящие для этой задачи:

Кирпич или натуральный камень
. С одной стороны легко создать необходимые отверстия, с другой – кирпичная кладка является весьма трудоёмким занятием.

Бочка из нержавеющей стали
. Прочно, легко в монтаже, но дорого и ограничено по площади – непросто найти образец с достаточно большим диаметром.

1. В перекрытии устанавливаем вытяжную трубу диаметром 10 см и высотой над поверхностью земли не менее 30 см. Выходное отверстие её оснащаем специальным зонтиком для защиты от атмосферных осадков.
2. Для доступа внутрь монтируем люк с двумя крышками: несущей и утепляющей. Рекомендуемый диаметр для них 70 см. Между ними укладываем утепляющий материал, в качестве которого подойдут минеральная вата, экструдированный пенополистирол или войлок.

1. Зазоры между стенками сооружения и грунтом, которые должны быть около полуметра, засыпаем тем же материалом, что мы использовали для создания донного фильтра.

Фильтрационный колодец – устройство, служащее для очистки сточных вод и последующего дренажа. Оно используется для канализации в частном доме. Задача – окончательная очистка канализационных вод.

Применяются фильтрационные колодцы и для ливневой канализации.

Принцип работы таков:

• сточные воды по канализационной трубе самотеком попадают в камеру с септиком;
• в камере воды отстаиваются;
• потом вода, также самотеком (для почв с низким уровнем грунтовых вод), проникает в фильтрационный колодец;
• через перфорацию в стенках и дне она попадает уже в грунт.

Выполняются такие системы из железобетонных колец, кирпича либо пластика. Суммарная площадь поверхностей колодца (стенок и дна) зависит от вида почвы, в которой он обустраивается. Песчаный грунт впитывает такое же количество воды вдвое быстрее, чем супесчаный.

Глубина шахты обычно составляет 2,5 – 3 метра, однако если приемник не справляется с количеством поступающей в него воды, увеличивать площадь за счет углубления шахты не следует. Если вы не можете сделать один колодец большей площади – обустройте несколько.

Фильтрационный колодец в высоком уровне грунтовых вод (выше 1,5 метров от поверхности) при почвах с хорошей водопроницаемостью не устраивают, а при среднем уровне (ниже 1,5 метров от поверхности) устраивают поля подземной фильтрации с длиной коммуникаций от 20 до 30 м – для песков, и от 30 до 50 м – для супесей. Данные приведены для фильтрации половины кубометра воды.

Фильтрационный колодец в глине не устанавливается (они годятся только для грунтов с высокой пропускаемостью воды). Для фильтрации используют фильтрующую полузаглубленную насыпь, выполненную из смеси песка с гравием.

Площадь такой насыпи должна составлять 5 м 2 (этого хватит для фильтрации воды объемом примерно полкубометра в сутки. Если грунтовые воды залегают близко к поверхности земли – площадь такой насыпи следует увеличить до 8 м 2 и сделать ее полностью наземной.

Подготовительный этап

Перед тем как приступить к возведению фильтрующего колодца в частном доме, нужно верно выбрать место. Прежде всего стоит выполнять санитарные требования. В соответствии с им:

• колодец не должен находиться ближе 10 метров от жилого дома;
• нельзя возводить подобные сооружения в близи от источников питьевой воды (скважины либо колодца). Расстояние между ними должно быть не меньше 30 метров. Но данный параметр будет оптимальным, в случае если ваш дом стоит на глине. В случае если грунт владеет хорошей влагопроницаемостью, то расстояние между источником воды и фильтрующим колодцем нужно расширить минимум до 50 метров;
• кроме этого не следует строить колодец поблизости от соседского участка, отступите метра 3–5.

Также, отведенной площадки должно хватить для сооружения фильтрующего колодца. Его размеры смогут быть различные, в зависимости от стоков. Но неспециализированные размеры не должны быть больше два на два метра.

Затем определяемся с фильтрующим элементом. В качестве такового возможно применять:

• щебень;
• гравий;
• куски торфа;
• битый кирпич;
• шлак.

В следствии на частицах верхнего слоя будет образовываться ил, в котором и поселятся бактерии. Проходя через таковой фильтр, органические остатки в стоках будут разлагаться в следствии жизнедеятельности микроорганизмов. После этого они пройдут через более плотный слой щебня, а после этого уже в грунт.

Сама форма фильтрующего колодца возможно различной. В зависимости от применяемого материала конструкцию возможно делать круглой, квадратной либо прямоугольной. Для возведения стен возможно применять готовые пластиковые конструкции, пережженный красный кирпич, монолитный бетон, железобетонные кольца а также ветхие автомобильные покрышки.

Поглотительные типы колодцев

Дренажный колодец для канализации поглотительного или фильтрующего типа. Монтируется там, где требуется отфильтровать жидкость и пропустить её в грунтовой пласт. Это точечные участки, где уровень воды расположен ниже системы канализации, или, если нет возможности слива в естественный водоприемник.

Применять такой тип можно там, где среднесуточный объем стока не превышает 1 м³. Особенно там, где залегают рыхлые песчаные и супесчаные слои почв. Конструкция поглотительная из пластика отличается внешне от конструкций других видов. Форму имеет не только цилиндрическую, но и конусообразную (конусом кверху) или прямоугольную.

Перед установкой в яму пластиковый корпус оборачивается геотекстильной тканью, а в процессе монтажа обсыпается снаружи и трамбуется фильтрующей смесью.

Выводы и полезное видео по теме

Посмотрите видео и узнайте, как построить кирпичный колодец:

Видеоролик о строительстве бетонной конструкции:

Как сделать колодец из старых покрышек вы узнаете из следующего видеосюжета:

Фильтрующие сооружения выполняют очень важную функцию – обеспечивают эффективную очистку стоков и не пропускают грязную неочищенную воду в землю, которая попадая в грунты, наносит существенный вред окружающей среде.

Фильтрационный колодец не так сложно сделать самостоятельно, но если вы не хотите возиться с его обустройством и у вас есть финансовая возможность, можно купить готовый колодец из пластика.

Если в ходе изучения материала у вас появились вопросы по самостоятельному обустройству фильтрационных сооружений, вы можете задать их в блоке с комментариями. Там же можно поделиться опытом обустройства фильтрующих колодцев.
