Как сделать ремонт люминесцентных светильников своими руками

Ремонтные работы

Ремонт мигающего осветительного прибора осуществляем в такой последовательности:

1. Проверяем напряжение в электросети и качественность контактов.
2. Меняем лампочку на исправную.
3. Если светильник продолжает мигать, меняем стартер в светильниках ЭмПРА, проверяем дроссель. В случае с ЭПРА понадобится починка или замена электронного балласта.

Для выполнения ремонтных работ понадобится определенный набор инструментов, в том числе паяльник, мультиметр, отвертки. Очень неплохо, если кроме инструмента имеется хотя бы базовый набор познаний в электротехнике.

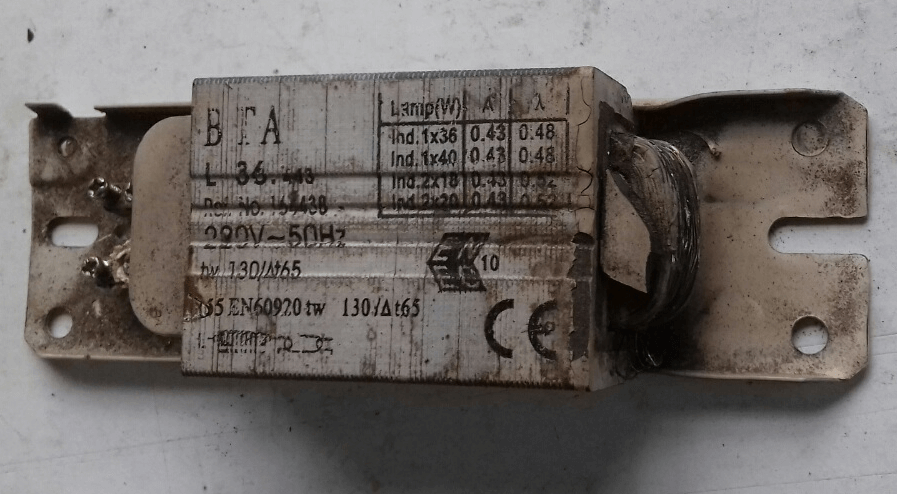

Электромагнитный балласт

Чтобы починить устройство с ЭмПРА, выполняем следующие действия:

1. Проверяем конденсаторы. Применяются для снижения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечками тока в конденсаторах. Эту причину нужно исключить первой, чтобы избежать ненужной замены достаточно дорогостоящего конденсатора.
2. Прозваниваем электромагнитный балласт, чтобы найти пробой. Если мультиметр имеет опцию замера индуктивности, по характеристикам дросселя ищем межвитковое замыкание. Перемотка балласта своими руками не стоит потраченного времени — это очень трудоемкая операция. В связи с этим балласт проще поменять или поставить электронный аналог. Нужный ЭПРА можно купить в магазине или достать из вышедшей из строя лампы.

Электронный балласт

Схемы ЭПРА отличаются в зависимости от производителя. Однако принцип их работы ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что дает возможность задействовать их в автоколебательном контуре. Контур включает конденсаторы и катушки, обладает обратной связью с инвертором, состоящим из мощных транзисторных ключей.

Когда нити нагреваются, их сопротивление возрастает, параметры колебаний меняются. Реакция инвертора состоит в выдаче напряжения для розжига лампочки. Происходит шунтирование током через ионизированную газовую среду напряжения на нитях, вследствие чего снижается накал. Обратная связь инвертора с автоколебательным контуром дает возможность управлять силой тока в лампочке.

Ремонт электронного балласта

Для диагностирования состояния ЭПРА в условиях мастерской применяют осциллограф, частотный генератор или другую измерительную технику. Если ремонт проводится дома, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска испорченного компонента с помощью подручных измерительных устройств.

Вначале проверяем предохранитель (если есть). Поломка предохранителя нередко оказывается причиной выхода из строя светильника. Бывает это в случае скачка напряжения в электросети. Предохранитель перегорает из-за неправильной работы пускорегулирующего устройства.

Причиной неисправности может быть практически любой элемент балласта, в том числе конденсатор, резистор, транзистор, диоды, дроссели и трансформаторы. На проблему указывает почернение электронных компонентов, произошедшее вследствие выгорания.

Работоспособность системы проверяют мультиметром. Чтобы проверка была качественной, рекомендуется разобрать систему на детали, выпаяв нужные компоненты из платы. Когда детали находятся вместе, возможны ложные результаты измерений. Без выпаивания достоверные показатели можно получить лишь на пробой.

Найденные неисправные детали следует заменить. Пайка полупроводников (диодов и транзисторов) должна осуществляться очень аккуратно, так как эти компоненты легко выходят из строя после перегрева.

Как работает ЛЛ с электромагнитным балластом?

Обратите внимание на эту схему подключения. Маркировка LL1 – это балластник.
Внутри ламп дневного света находится газовая среда. С увеличением тока напряжение между электродами в лампе постепенно падает, а сопротивление отрицательное

Балласт используется как раз для того, чтобы ограничивать ток, а также создает повышенное кратковременное напряжение зажигания ламп, так как в обычной сети его не хватает. Этот элемент еще называют дросселем

С увеличением тока напряжение между электродами в лампе постепенно падает, а сопротивление отрицательное. Балласт используется как раз для того, чтобы ограничивать ток, а также создает повышенное кратковременное напряжение зажигания ламп, так как в обычной сети его не хватает. Этот элемент еще называют дросселем.

В подобном устройстве используется стартер – небольшая лампа тлеющего разряда (Е1). В ней находятся два электрода. Один из них – биметаллический (подвижный).

В исходном положении они разомкнуты. Замыкая контакт SA1 и подавая напряжение на схему, ток сначала не проходит через источник освещения, а вот в стартере между двумя электродами появляется тлеющий разряд. Происходит нагрев электродов, и биметаллическая пластина в результате выгибается, замыкая контакт. Проходящий через балласт ток возрастает, нагревая электроды люминесцентной лампы.

Далее электроды в стартере размыкаются. Возникает процесс самоиндукции. Дроссель создает высокий импульс напряжения, который и зажигает ЛЛ. Через нее проходит номинальный ток, но затем он падает в два раза из-за снижения напряжения на дросселе. Электроды стартера остаются в разомкнутом положении до того, пока горит лампочка. А конденсаторы С2 и С1 увеличивают КПД и уменьшают реактивные нагрузки.

Плюсы классического электромагнитного балласта:

• низкая стоимость;
• простота в использовании.

Минусы ЭмПРА:

• шум работающего дросселя;
• мерцание ЛЛ;
• долгое зажигание лампы;
• вес и крупные габариты;
• до 15 % потерь энергии из-за опережения переменного напряжения тока по фазе (коэффициент мощности);
• плохое включение в среде с низкой температурой.

На заметку! Проблему энергопотерь можно решить подключением (параллельно сети) конденсатора с емкостью 3-5 мкФ.

Ремонт колпачков галогенных ламп

Купленные в магазине лампы накаливания с цоколем E27 и аналогичными колпачками не всегда являются люминесцентными. Разница здесь заключается в источнике света. В нашем случае это люминофор, который его излучает. А если в ней просто используется матовое стекло, то это уже другой тип лампочки.

Коммутируемый источник питания

Внутри розетки находится драйвер (устройство формирования напряжения). Если лампочка разбита, самое время открутить резьбу от цоколя и посмотреть, что внутри. Вам понадобится маленькая шлицевая отвертка (подойдет даже индикаторная отвертка). Лампочки нет, внутри находится простой импульсный блок питания, как показано на фото. Для устранения неисправностей люминесцентных светильников требуется хорошее знание электроники.

Схема состоит из диодов, резисторов, конденсаторов, одного дросселя, импульсного трансформатора и пары транзисторов. Принцип работы описан выше, что касается колбы, то она отличается от своих старых сородичей толщиной и формой. Больше ничего.

Перед проверкой составьте схему платы на листе бумаги, и многое станет ясно. Сборка производится в один слой, особых сложностей мы не видим. На печатной плате также имеются поясняющие символы, как это обычно бывает в зарубежной электронике.

• alt=”Ручной ремонт светильников и люстр” width=”120″ height=”120″ />Ручной ремонт светильников и люстр
• alt=”Ремонт светодиодных светильников и люстр своими руками” width=”120″ height=”120″ />Ремонт светодиодных светильников и люстр своими руками
• alt=”Характеристики люминесцентных ламп и светильников” width=”120″ height=”120″ />Спецификации люминесцентных ламп и светильников
• alt=”Ремонт вентиляционного отверстия своими руками” width=”120″ height=”120″ />Ремонт вентиляционного отверстия своими руками

Читайте далее:

• 5 причин, почему лампочки часто перегорают в вашей квартире и что делать?.
• ЭКГ – что это такое, схема подключения светильников и ламп, фото, видео.
• Типы винтов и пазов, их названия и применение.
• Дроссель для люминесцентных ламп – принцип работы и схема подключения.
• Основные параметры выпрямительных диодов; Школа для инженеров-электриков: Электротехника и электроника.
• Методы поиска неисправностей в электронных схемах; Сайт для электриков – статьи, советы, примеры, схемы.
• Биполярные транзисторы.

Почему перегорают люминесцентные лампы.

Электроды люминесцентной лампы, как и у ламп накаливания делаются из вольфрамовой нити, но только покрытой активной массой из щелочных металлов. Без нее вольфрамовая спираль очень быстро бы сгорела от перегрева в результате образования между нитями разряда, а так обеспечивается стабильно тлеющий электрический разряд.

Но со временем покрытие на вольфрамовой нити выгорает или осыпается, особенно процесс усиливается во время

запуска включения, потому что в этот момент- разряд происходит только на маленьком отрезке нити, вызывая усиленный перегрев ее в этом месте. Поэтому на старых лампах по концам возле цоколя видны потемнения на люминофоре.

Постепенно с выгоранием активной массы электродов— будет происходить все больший их разогрев, из-за этого рано или поздно одна из нитей перегорает. И лампа перестает работать.

Схема для запуска неисправной люминесцентной лампы

Лампу с оборванными нитями накала можно заставить поработать еще. Для этого принципиально изменяется схема ее запуска: стартер и дроссель больше не помогут.

Электронные компоненты в схеме для разных мощностей лампы выбираются из таблицы

Номинальная мощность, Вт	Конденсаторы С1,С2	Конденсаторы С3, С4	Диоды Д1-Д4
30	4 мкФ х 350 В	3300 пФ	Д226 Б
40	10 мкФ х 350 В	6800 пФ	Д226 Б
80	20 мкФ х 350 В	6800 пФ	Д 205

Конденсаторы С1
и С2
– бумажные, металлобумажные или им подобные, С3
и С4
– слюдяные, но выдерживать они должны рабочее напряжение не ниже 350 В, как и предыдущие. Указанные в таблице выпрямительные диоды устарели, вместо них можно использовать современные модели, выдерживающие прямой ток не менее 0,5 А и обратное напряжение – 400 – 600 В.

Схема представляет собой двухполупериодный выпрямитель с удвоением напряжения. Рассмотрим принцип ее работы, разделив его на три этапа.

Процесс повторяется с частотой питающей сети. Конденсаторы С3
и С4
предназначены для защиты от помех.

Подробнее про конденсаторы читайте статьи: « » и « «.

Нетрудно заметить, что работает лампа на постоянном токе (направление указано на последнем рисунке красной стрелкой). Поэтому пары ртути постепенно смещаются в сторону одного из электродов, из-за чего лампа светится неравномерно. Чтобы скомпенсировать этот недостаток, электроды лампы меняют местами, переворачивая ее в светильнике. Второй недостаток — частота пульсаций света лампы увеличивается в два раза.

Поэтому метод запуска перегоревших люминесцентных ламп рекомендуется выполнять в познавательных целях, либо для использования их в помещениях, в которых требования к качеству освещения невысоки и свет в них включается редко и на короткое время.

Как работают люминесцентные лампы: 4 фазы запуска и отключения — простое объяснение

Внутри герметичного пространства стеклянной колбы находятся пары ртути, создающие ультрафиолетовый спектр излучения. В видимый свет его преобразует люминофор, нанесенный по внутренней поверхности трубки.

Газовый разряд, вызывающий свечение, протекает между электродами, образованными нитями накала. Для его розжига используется дроссель и стартер.

Фаза запуска №1. Разогрев нитей накала

При подаче напряжения выключателем на схему лампы в ней по замкнутой цепи начинает протекать переменный ток. Его путь: дроссель, одна нить накала, емкостное сопротивление стартера, вторая нить накала.

Металл обоих электродов разогревается, вокруг них создается электронная эмиссия, облегчающая возникновение тока газового разряда.

Фаза запуска №2. Замыкание контакта стартера

Дроссель, обладая индуктивным сопротивлением, первоначально накапливает электромагнитную энергию.

Внутри стартера между его электродами создается тлеющий разряд, нагревающий биметаллический контакт. Последний начинает выгибаться и замыкает дополнительную цепочку, подключенную параллельно электродам. Через нее начинает протекать ток.

Тлеющий разряд прекращается. Биметалл остывает.

Фаза запуска №3. Газовый разряд

Остывший биметалл стартера отключает контакт дополнительной цепочки.

Дроссель при разрыве цепи формирует импульс повышенного напряжения благодаря наложению ЭДС самоиндукции на сигнал бытовой сети 220 вольт.

Большой всплеск напряжения между электродами колбы пробивает электрическое сопротивление газовой среды, создается ток разряда в ней.

Дроссель же с момента возникновения газового разряда своим сопротивлением ограничивает ток в цепи, предотвращает дуговое замыкание. Лампа светится.

На этом этапе стартер уже выполнил свою задачу и в работе не участвует.

Фаза запуска №4. Снятие напряжения выключателем

Разрыв цепи питания прекращает протекание газового разряда и свечение лампы.

Изложенная технология запуска за счет предварительного разогрева нитей накала называется горячей. Она обеспечивает наиболее экономный режим создания нагрузок на встроенные электроды, обеспечивает им повышенный ресурс.

Люминесцентную лампу можно запустить в работу быстрее, без прогрева нитей. Для этого между ними достаточно приложить импульс повышенного напряжения. Этот метод называется холодным запуском. Его применение значительно сокращает ресурс оборудования.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Порядок поиска неисправности

Перед поиском поломки удостоверьтесь в наличии напряжении, возможно его отсутствие и есть причина того, что люминесцентная лампа не загорается. Если причина не в этом, ищем ее в таком порядке.

Замените стартер если:

• включили свет и ничего не происходит;
• колба светится только по краям;
• лампочка мигает стробоскопом;
• стартер светится, а лампа не запускается.

Обращаем ваше внимание на то, что производители рекомендуют производить замену люминесцентных ламп и стартеров одновременно. Замените лампочку если:

Замените лампочку если:

• она мигает стробоскопом;
• края колбы черные;
• она светится, а яркости не хватает (слабо светит);
• не работает светильник.

Типичная поломка бюджетных светильников — разрушение ламподержателей и потеря контакта. Высокая температура закрытого светильника, причина разрушения пластмассовых элементов крепления и разъемов. По возможности замените их, подогните контакты в случае удовлетворительного состояния.

Возможная неисправность — это перегорание дросселя, часто эту поломку видно визуально, измененный цвет, расплавленная клемма.

Если вы действительно обнаружите неисправность, для ремонта светильника придется заменить дроссель на рабочий. Проверить работоспособность можно мультиметром, сопротивление исправного, порядком 30-40 Ом. Прежде чем ставить лампу в неработающий светильник, удостоверьтесь, что дроссель не замкнут. В противном случае потеряете и рабочую тоже.

Иногда встречается поломка проводов — от вибрации светильника отламывается жила возле ламподержателя или дросселя. В этом случае ремонт люминесцентной лампы сводится к тому, чтобы восстановить контакт. Владельцев светильников старого образца данные неисправности обошли стороной.

Если у вас светильник с ЭПРА made in china и замена лампочки проблему работы не решила, скорее всего, проблема в электронном блоке. В большинстве случаев его можно починить самому, имея паяльник и мультиметр в своем распоряжении. Ниже мы подробно остановимся на том, как отремонтировать электронный балласт люминесцентной лампы своими руками.

Выводы

Не спешите выкидывать энергосберегающие лампы, вы можете легко продлить им жизнь, восстановить балласт или заменить колбу. Дешевые китайские лампы содержат самый низкокачественный балласт, ЭСЛ известных производителей типа Osram славятся надежностью и долгим временем работы. Устройство их блока питания намного совершеннее. Если вы увлекаетесь электроникой, это еще и источник радиодеталей, из нее можно сделать импульсный блок питания или зарядное устройство с минимальными доработками. Описанный метод диагностики при должном применении подойдет и для ремонта зарядных устройств мобильных телефонов.
