Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Виды вентиляции

Вариант используемого вентилирования зависит от формы и конструкции крыши. Если кровля наделена сложной геометрической поверхностью, то для сохранения требуемого обмена воздушных масс нужна установка вентилирования конькового вида.

В соответствии с конструкцией дома и крыши выделяют два типа вентилирования через конек:

  • Точечные. Они устанавливаются в отдельных зонах, где имеется конек или скат, имеют форму в виде грибка. Данные варианты могут помещаться в устройство общей системы вентилирования, но иногда могут иметь отдельную вытяжку;
  • Непрерывные. Элементы устанавливаются вдоль конька крыши, они поддерживают нормальную вентиляцию всей площади подкровельной области. По сравнению с точечными, непрерывные варианты вентилирования считаются наиболее подходящими для сооружений из мягкого материала.

Иногда может использоваться непрерывная разновидность системы вентилирования. А именно, коньковый компонент — это жесткое изделие, которое имеет в основе сплошную верхнюю часть в виде уголка, также состоит из стенок с перфорированной основой.

В основе принципа работы коньковой вентиляции лежит конвекция. Во время нее теплые воздушные массы переходят в верхнюю область от карниза, а вот холодные воздушные массы переходят вниз.

Состав кровельного пирога

Современная крыша — это многослойная конструкция из материалов различного назначения.

Холодная кровля имеет такое строение:

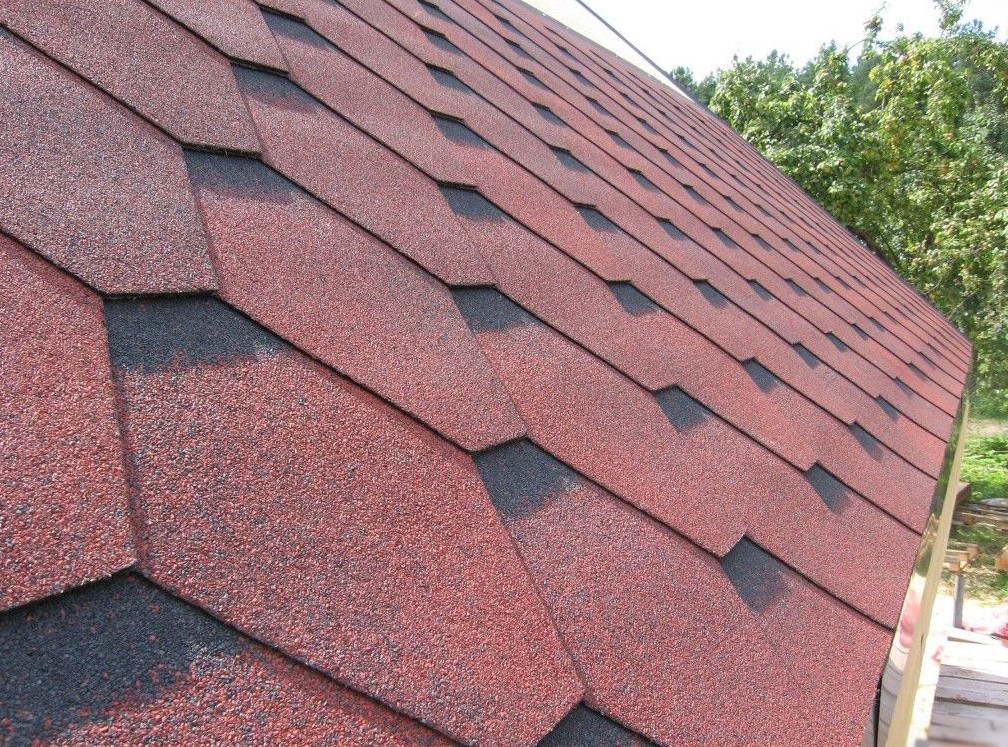

Мягкая черепица – верхний слой кровельного пирога. Выпускается в виде отдельных полос (гонтов) с фигурной нарезкой. В основе материала: стеклоткань, стеклохолст или картон, пропитанный битумом с различными полимерными добавками. Это придает материалу эластичность на морозе и снижает текучесть на жаре.

Нижняя часть самоклеящаяся, покрыта защитной пленкой. Верхняя – цветная гранулированная посыпка.

Правильно уложенная мягкая черепица образует герметичное покрытие, которое устойчиво к атмосферным осадкам, обладает низкой теплопроводностью и защищает от шума.

Подкладочный ковер — компенсирует неровности основания и служит дополнительным гидроизоляционным слоем для защиты основания от влаги при повреждении верхнего покрытия.

Состоит из стеклохолста или других полимерных волокон, которые пропитывают битумно-полимерной смесью и посыпают мелким песком с двух сторон, чтобы материал не склеивался при транспортировке и хранении.

Основание для укладки мягкой черепицы должно быть ровным и прочным. Для этого используют плиты ОСБ-3 или влагостойкую фанеру. Толщину выбирают в зависимости от шага стропил и снеговой нагрузки в регионе, в котором ведется строительство.

Обрешетка — выполняется из обрезной доски, толщиной 25 — 30 мм. Крепится непосредственно к стропилам или контробрешетке, служит основанием для укладки плит ОСБ-3 или фанеры.

Стропила являются основной несущей частью кровли. Их изготавливают из бруса или доски хвойных пород. Размер зависит от расчетных нагрузок и от типа крыши.

Назначение кровельной вентиляции

Кровельная вентиляция предназначается для удаления влаги из пространства, расположенного между наружным влагозащитным материалом: черепицей, профнастилом, шифером, и внутренними конструкциями крыши.

Основные функции, которые она выполняет:

  • предотвращение скопления непроветриваемого воздуха под крышей. Особенно это актуально для домов с жилыми мансардами,
  • исключение образования инея и льда в подкровельных полостях,
  • своевременное удаление влаги и сырости из чердачного пространства.

Необходимость монтажа кровельных вентсистем обуславливается колебаниями суточных температур воздуха, в результате чего с внутренней стороны кровли образуется конденсат: в зимнее время в виде инея, а летом – сырости.

Частично решить эту проблему удаётся благодаря устройству так называемого “кровельного пирога”, включающего в себя слой парогидроизоляции. Однако, гидроизоляционные слои не всегда и не везде могут предотвратить скопление сырости под крышей.

Влага, образовавшаяся внутри “кровельного пирога”, приводит к резкому падению эффективности его работы. Поскольку в качестве утеплителя обычно используется плиты из минеральной ваты, под влиянием сырости они уплотняются и теряют свои теплоизоляционные свойства. Зимой скапливающаяся под кровлей влага превращается в лед и, расширяясь, постепенно разрушает чердачные конструкции. В теплое время года сырость приводит к образованию грибка и плесени, которые могут распространиться на всё здание.

Устранить все эти проблемы позволяет кровельная вентиляция.

Конструкция

В отличие от теплой крыши устройство холодной достаточно простое. Здесь главное учесть особенности используемого кровельного материала. Применяя такое современное покрытие, как металлочерепица, стоит позаботиться о наличии вентиляционного зазора. В противном случае из-за постоянного появления конденсата в подкровельном пространстве она будет самопроизвольно разрушаться, ржаветь. А на деревянных конструкциях стропил и обрешетки будет появляться плесень и грибок.

Холодная крыша дома предполагает монтаж стропильной системы, где применяется мембрана/полиэтиленовая пленка в качестве гидроизоляционного слоя. Следующим этапом обустраивается контрообрешетка, обрешетка и листы металлочерепицы или любого другого подходящего материала (профнастила, мягкой черепицы).

Устройство холодной кровли не требует использования утеплителя, пароизоляции. Для выведения влаги нужна лишь качественная вентиляционная система. Выходы должны быть под коньком, на скатах крыши. Сделать проект и организовать работу не сложно, если изначально грамотно произвести все необходимые расчеты.

  1. Если холодная кровля – промежуточное решение, и будет в дальнейшем производиться утепление, то к выбору гидроизоляционного слоя нужно отнестись со всей ответственностью. Для обустройства мансарды оптимально применять пленочную мембрану на основе поливинилхлорида. У нее высокие показатели прочности, эластичности, нет ограничений относительно использования в разную погоду, соответствие противопожарным требованиям. Ее можно укладывать даже в один слой без потери эксплуатационных параметров.
  2. В случае отсутствия в будущем теплоизоляции, подойдет гидроизоляция микроперфорированного типа. Ее в основном используют при монтаже холодной кровли. Если придется утеплять крышу, то без полной замены мембраны не обойтись. Иначе крыша жилого дома будет постоянно мокрой, а покрытие – ржавым.

Конструкция и правила монтажа вентилируемого конька мягкой кровли — СамСтрой — строительство, дизайн, архитектура.

Иначе говоря, воздух стремится подняться от нижних участков крыши, карнизов или свесов, по направлению конька, используя для этого специальные каналы, проходящие через кровельный пирог, или всю площадь пространства чердака. Они разнятся по стоимости, а также по своим характеристикам.

  • вдоль конька, т.е. поперёк стропил, при этом раскатку начинают с карниза; этот приём применяется при малоуклонных крышах — до 20°;
  • поперек конька, т.е. вдоль стропил; так раскатывают полосы рубероида при крутых скатах — больше 20°, чтобы исключить приподымание кровли в ветреную погоду и задувание под неё дождя и мусора.

Это наиболее дорогой способ вентилирования мансардного помещения, особенно при использовании климатического оборудования с широкими функциональными возможностями индикаторами температуры, влажности, увлажнением, ионизацией, подогревом. Вентиляция мягкой кровли работает по принципу конвекции воздушных масс. Проход Вентиляции Через Кровлю из Мягкой Черепицы

Вентиляционный выход на крышу: устройство выводов и правила установки Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком. Данный тип кровельных материалов представлен в линейке производителя серией СИПЛАСТ, которая в свою очередь включает коллекции ВЕРСИТ и ТУАЗИТ. Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Установка точечного аэратора NEXT

Компактный точечный воздуховод NEXT — единственная модель линейки, предназначенная для уже смонтированной крыши из мягкой черепицы. Этой спецификой объясняются некоторые отличия в технологии монтажа:

1. Разметка контура отверстия по шаблону.

3. Закрепление специального бутилкаучукового шнура, выполняющего функцию герметизирующего уплотнителя. Для этого с тыльной стороны аэратора предусмотрена канавка, повторяющая контур основания.

4. Установка и крепление воздуховода на скат 14 кровельными саморезами 4,8×35 мм

Важно, что для фиксации данного типа аэраторов рекомендуют использовать именно саморезы с уплотнительной шайбой, так как гвозди просто не обеспечат должного уровня надежности.

5. На аэратор устанавливается защитный колпак.

На заметку! Помимо битумных кровель данная модель может использоваться и на фальцевых крышах.

Холодная кровля из мягкой черепицы

Для изготовления битумной черепицы используют стеклохолст либо полиэстер. Для пропитки применяют нефтяной битум или искусственный каучук. Для отделки наружного основания гонта задействована базальтовая/минеральная крошка. Она необходима для получения конкретного цвета, фактуры, нужной механической прочности. В продаже мягкая черепица представлена, как плитка с фигурными краями. В длину они составляют 1 м, в ширину 0,3-0,45 м, толщина 30-45 мм.

В списке достоинств мягкой черепицы::

  • небольшой вес;
  • малые габариты;
  • легкость в проведении монтажных работ;
  • высокая эластичность;
  • долговечность (до 70 лет);
  • эффективно противостоит негативным факторам окружающей среды;
  • низкая степень теплопроводности;
  • шероховатость верхнего слоя (снег задерживается и не сходит лавиной);
  • стекловолоконный «каркас»;
  • не подверженность коррозии;
  • эстетичный внешний вид;
  • ремонтопригодность;
  • экономичность (практически нет отходов);
  • бесшумность кровли;
  • подходит для крыш разной геометрической формы;
  • герметичность в местах соединения.

Почему вентиляция на мягкой кровле необходима?

Подкровельная вентиляция для мягкой кровли бывает двух видов:

Оба вида вентиляции мягкой кровли решают одну задачу — избавление крыши от влаги внутри нее. Но влага, которую они удаляют, разного происхождения.

Вентиляция утеплителя в мягкой кровле

Если упростить, кровельный пирог утепленной крыши из битумной черепицы состоит из пяти основных слоев:

  • пароизоляция;
  • утеплитель;
  • гидроизоляция;
  • каркас под монтаж битумной черепицы;
  • битумная черепица.

Слои в списке приведены по порядку. То есть пароизоляция — это самый ближний к жилому пространству слой. Она нужна, чтобы задерживать водяной пар, которого всегда много в помещении, и не давать ему попадать в кровельный пирог. Иначе он будет конденсироваться ни гидроизоляции и оседать в утеплителе.

Идеальный пароизоляционный слой должен задерживать 100% водяного пара. В таких условиях вентиляция крыши из мягкой кровли через карнизную подшивку не нужна, поскольку выдувать из кровельного пирога нечего. Но материалы, которые используются в частном строительстве, далеки от идеальных.

Как ни странно, наименьшая паропроницаемость у банального полиэтилена. Только он обязательно должен быть первичным и толщиной 200-250 мкм или более. Полипропиленовые, армированные и другие специальные пароизоляционные пленки пропускают пар лучше, хотя речь все равно идет о его минимальном количестве.

Вентиляция на крыше из мягкой кровли через карнизную подшивку удаляет это минимальное количество водяного пара из утеплителя. Если ее нет, то пар может начать конденсироваться на гидроизоляции и накапливаться в слое теплоизоляции. Это будет происходить не быстро, но неуклонно — через несколько месяцев утеплитель в таких условиях намокнет и потеряет в эффективности. Не говоря уже о том, как влияет высокая влажность на деревянные элементы кровли.

Частично проблему с накоплением пара решает замена обычной гидроизоляции на диффузионную или супердиффузионную мембрану. Это материал, который мешает влаге проникать снаружи внутрь кровельного пирога, но не препятствует водяному пару, который движется в обратном направлении.

В этом случае от кровельной вентиляции для мягкой кровли, которая будет «продувать» утеплитель, теоретически можно отказаться. Но на практике этого не делают, поскольку вентилируемый утеплитель — это страховка на случай, если что-то пойдет не так. Например, если кровельщики забыли проклеить несколько стыков между полотнами паробарьера.

Вентиляция гидроизоляции под мягкой кровлей

Второй вид вентиляции мягкой кровли нацелен на удаление влаги с гидробарьера. В этом случае поток воздуха попадает в кровельный пирог через карнизный свес и выходит через конек, унося с собой лишнюю влагу.

Для того чтобы такая схема вентиляции мягкой кровли была возможна, гидроизоляцию фиксируют на стропилах с помощью контробрешетки (контрреек) — брусков, набитых параллельно стропильным ногам. Обычная горизонтальная обрешетка крепится уже к ним. В результате, если все сделано правильно, между гидробарьером и каркасом под кровельное покрытие образуется промежуток, по которому воздух может свободно двигаться.

Такая вентиляция в мягкой кровле необходима по двум причинам.

Первая: всегда есть вероятность, что в сильный дождь или снег вода будет просачиваться через кровельное покрытие. В случае с битумной кровлей, которая со временем становится монолитной, эта вероятность небольшая. Но влага может намочить гидроизоляцию в уязвимых местах: ендовах, примыканиях, узлах прохода труб через кровлю.

Эта влага с гидроизоляции должна куда-то уйти. Пути три: либо в кровельный пирог, либо через карнизный свес по капельнику наружу, либо с потоком воздуха через конек. Если гидроизоляция качественная и смонтирована правильно, она продержится очень долго перед тем, как пропустить влагу внутрь кровельного пирога. Но очень долго — это не бесконечно. Чтобы этого не произошло, влагу нужно удалять.

Если гидробарьер уложен без заломов и углублений, большая часть воды просто стечет по нему через карнизный свес. Но меньшая часть все равно останется: ее задержат стыки, дерево контрообрешетки, кирпич вентиляционной шахты. Устройство вентиляции мягкой кровли через карнизный свес решает проблему удаления именно этой меньшей части влаги.

Вторая причина актуальна, если на крыше уложена мембрана вместо гидроизоляции. Водяной пар будет проходить через нее и упираться в OSB-плиты с герметичным покрытием из битумной черепицы на них. Дальше либо его выдувает поток ветра через вентиляцию на мягкой кровле, либо он конденсируется на OSB-плитах, постепенно приводя к их порче.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

  • проветривание подкровельного пространства;
  • сохранение надёжности и долговечности системы стропил;
  • обеспечение нормального движения воздуха для крыш сложной формы;
  • сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

  1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
  2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
  3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

  1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
  2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
  3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
  4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Плюсы и минусы

Основное предназначение вентиляционной системы – это обеспечение прохождения атмосферного воздуха, способствующего экстракции наружу нагретого из-под покрытия кровли. Выводимый воздух обеспечивает вентилирование чердака.

Аэраторы выпускаются различного диаметра и высоты. Подбирается их размер и количество в зависимости от площади крыши из гибкой черепицы.

Наличие под крышей проветриваемого пространства имеет следующие плюсы:

  • стабильно прохладное и сухое состояние чердака;
  • внешний воздух из чердачного помещения способен уходить естественно;
  • несущие компоненты крыши, покрытия и слой теплоизоляции не подвержены воздействию высокой влажности;
  • отсутствие условий для формирования плесени и гнили, предупреждение повреждения отделочных материалов кровли;
  • снижение затрат на электрическую энергию.

Повышенная влажность этих слоев кровли провоцирует ряд отрицательных последствий, таких как:

  • Вздутие покрытия кровли, возникающее в результате ее нагрева летом из-за расслоения битумно-полимерных материалов под влиянием высокой температуры.
  • Повышение теплопроводности вызывает накопившаяся под гидроизоляционным материалом влага, ухудшающая теплотехнические свойства. Теоретически доказано, что при росте величины увлажнения на 1-2% происходит увеличение теплопроводящих свойств материала на 30-40%. Это приводит к повышению расходов на обогрев объекта. Наряду с потерями тепла, перенасыщение влагой слоев кровли способно привести к формированию плесени.

Разрушение слоя гидроизоляции и стяжки провоцируется проникновением в материал влаги. После снижения температуры окружающей атмосферы совершается кристаллизация впитавшейся в материал влаги и рост ее объема. Данный процесс влечет за собой появление микротрещин и разрушение стяжки. Похожие отрицательные процессы происходят и в слое гидроизоляции, разрушая его целостность.

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема — холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

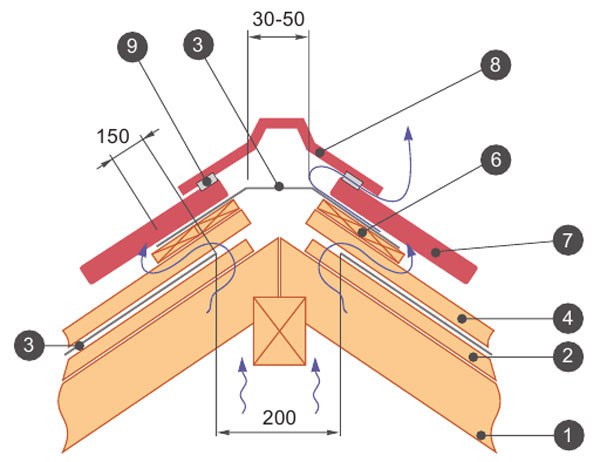

Вентилируемый конёк — для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода воздуха.

Конструкция сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.

Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается саморезами.

Точечные аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.

Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Контробрешетку делают из бруса 50 х 50 мм. Специалисты рекомендуют монтировать брус на небольшом расстоянии друг от друга, чтобы воздушные потоки могли беспрепятственно двигаться в плоскости кровли.

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

  • карнизные продухи;
  • вентилируемый конёк;
  • кровельные аэраторы;
  • разжелобок.

Рассмотрим каждое из устройств более детально.

  1. Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
    • точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;

    • щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.

  2. Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.

  3. Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.

  4. Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

  • следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
  • в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
  • цвет аэратора желательно подбирать под цвет металлочерепицы;
  • чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
  • материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).

Как сделать вентиляцию кровли из мягкой черепицы

Надеемся, вы уже не сомневаетесь, что устройство вентилируемой кровли из мягкой черепицы необходимо. Теперь — о том, как именно это сделать.

Коньковые аэраторы: основная вентиляция для мягкой кровли

Для простых двускатных, вальмовых и мансардных крыш лучший способ устройства вентиляции кровли из мягкой черепицы — это установка в качестве вытяжки специального аэратора по всей длине конька. Он представляет собой широкий пластиковый уголок высотой несколько сантиметров с переменным углом сгиба. Боковые стороны конькового аэратора сделаны в виде решетки или сетки — именно через них воздух покидает подкровельное пространство.

Установка на мягкой кровле конькового аэратора для вентиляции обеспечивает:

  • Равномерный поток воздуха по всей длине ската без образования застойных зон.
  • Максимальную скорость воздушного потока, поскольку она зависит перепада высот между точкой входа в вентиляционную систему и точкой выхода. Точка входа всегда — карниз, а конек — самая высокая точка крыши.
  • Минимальный риск протечек.

Для установки аэратора в битумной черепице на коньке нужно прорезать зазор шириной 50-70 мм. Или просто оставить такой зазор после монтажа рядовых гонтов на скате. Зазор должен быть не только в самой битумной черепице, но и в гидроизоляции. Иначе вместо вентиляции воздух в утеплителе будет просто загонять влагу выше и способствовать ускоренному намоканию теплоизоляционного материала.

Дальше устанавливают аэратор. Монтаж начинается с одного из краев кровли. Аэратор должен обязательно закрывать гвозди и клеевую полосу. Если это не так, нужно установить еще один ряд рядового гонта. Аэратор крепится на саморезы длиной 50 мм и более. Места для крепления, как правило, уже обозначены на корпусе с помощью разметки или даже готовых отверстий.

Для удобства крепления коньковые аэраторы довольно короткие — обычно меньше метра длиной. Между собой они скрепляются специальным замком.

На установленные аэраторы для эстетики и защиты пластика от ультрафиолета крепят битумную черепицу. Для этого используют карнизные гонты, которые разделяют на три части по линии отреза. Монтаж отрезков начинают навстречу преобладающему направлению ветра. Крепят их перпендикулярно аэратору 1-2 гвоздями с каждой стороны. При этом нахлест черепиц друг на друга большой — 30-50% (в зависимости от производителя). Каждый новый отрезок должен закрывать места крепления и клеевые полосы, если они есть.

Точечные аэраторы: вспомогательная вытяжка на мягкой кровле

Технология вентиляции крыши из мягкой кровли сложной формы предполагает установку дополнительных вентиляционных элементов — точечных аэраторов. Они нужны, чтобы обеспечить вентиляцию в застойных зонах — местах с перепадами высот, там, где сходятся несколько ендов или труб.

Такие продухи на мягкой кровле монтируются во всех высших точках сложной кровли. Для шатровых, куполообразных и подобных крыш это практически единственный вариант, поскольку коньковый аэратор на них поставить негде.

Для монтажа точечных аэраторов в выбранных местах кровли прорезают отверстия по шаблону, который идет в комплекте. Затем укладывают подкладочный ковер, промазывают подошву продуха для мягкой кровли битумной мастикой и крепят ее к OSB-плите. Потом юбку аэратора снова промазывают битумной мастикой, но уже сверху, и укладывают рядовую черепицу вокруг него.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
