Монтаж вентиляции
Устройство вентиляции через конек крыши и карнизный свес – это актуальный вариант для вальмовых крыш. Воздухообмен на двускатной кровельной системе принято устраивать через специальные решетки (фронтонные продушины), установленные на фронтоне либо через слуховые или вентиляционные окна на чердаке. При этом окна или решетки следует устанавливать на противоположных торцах, чтобы обеспечить естественный воздушный поток.
Стоит отметить, что какой бы вариант не пришлось монтировать, пользователю даже не придется изобретать или придумывать, как именно сделать вентиляционные отверстия. Ведь производители кровельных систем предлагают уже готовые решения, например, коньковый брус с точечными выходами или аэраторами, а также вентиляционные решетки для чердака самых различных форм и видов. Определенная проблема может возникнуть при устройстве вентиляционных зазоров на ендовах. Чтобы в этих местах обеспечить хороший отток воздуха необходимо установить аэраторы вдоль желобка
Важно иметь в виду, что необходимость размещение вентиляции вдоль ендов возникает только на скатах с углом наклона более 45 градусов
На плоских же кровлях оптимальным решением считается установка инерционных турбин либо электровентиляторов. Так как в снежные зимы имеющиеся отверстия будут засыпаны снегом, поэтому естественная вентиляция будет иметь низкую эффективность.
Устройство вентиляционной системы на теплом чердаке или над мансардой несколько отличается от монтажа вентиляции на холодном чердаке. В частности, вентиляция чердака над мансардой монтируется непосредственно в стропильной системе. То есть это слой между гидроизоляцией и утеплителем. Величина зазора должна составлять 2-3 см
Важно учитывать тот факт, что различные теплоизоляционные материалы могут расширяться после установки, например, это касается минваты, ее объем после монтажа увеличивается до 30%. В том случае, если для вентзазора не остается место, то необходимо нарастить глубину стропил с помощью реек. Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону
То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет
Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону. То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет.
Видео по теме:
В заключении можно сказать, что устройство вентиляции на чердаке – это обязательный этап работы при строительстве частного дома
При этом важно все требуемые процедуры выполнить качественно и ответственно. Ведь при низкой эффективности вентиляционной системы не только ухудшается микроклимат в помещениях, но и заметно сокращается срок эксплуатации всего строения
Как устанавливать аэратор
Технология установки аэраторов следующая.
- В месте, где планируется установка вентиляционного патрубка, в стяжке вырезается окно. Надо следить за тем, чтобы оно проходило сквозь кровельный ковер до точки расположения утеплителя.
- Если по каким-то причинам утеплитель в данном месте оказался влажным, его непременно надо заменить сухим материалом, теплопроводность которого соответствует необходимым нормам.
- После этого для надежного закрепления аэратора на кровле на расположенное снизу основание трубы надо нанести слой специальной мастики.
- Чтобы прикрепить аэратор к стяжке, пользуются саморезами, которые необходимо равномерно распределить по окружности аэраторной «юбки». Их потребуется 6 штук.
- Защита основания вентиляционного патрубка осуществляется при помощи использования дополнительного слоя гидроизоляционного материала.
Как уже было сказано, необходимость в установке вентиляции определяют в зависимости от формы крыши, ее размеров, степени влажности воздуха внутри помещений, общего состояния пароизоляции кровельной конструкции.
Если крыша плоская, с простой конфигурацией и соответствующими стандартам параметрами, то на каждые 100 кв. метров рекомендуется устанавливать один аэратор.
Надо следить, чтобы расстояние между аэраторами было не больше 12 метров.
При расположении на крыше с выраженными коньком и ендовой установка аэраторов производится вдоль конька и на границе водораздела ендовы.
Монтаж конька на крышу
Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.
Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).
Монтаж уплотнителя
Установка конька крыши начинается с установки гидроизоляции:
- Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
- Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
- Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
- Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
- Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
- Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
- После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.
ОСТОРОЖНО!
Работы по установке конька являются опасными и требуют наличия страховки. Для контроля соблюдения точности монтажа необходимо наличие напарника на крыше, кроме этого нужен как минимум один работник внизу, чтобы подавать новые планки по мере установки.. Схема устройства

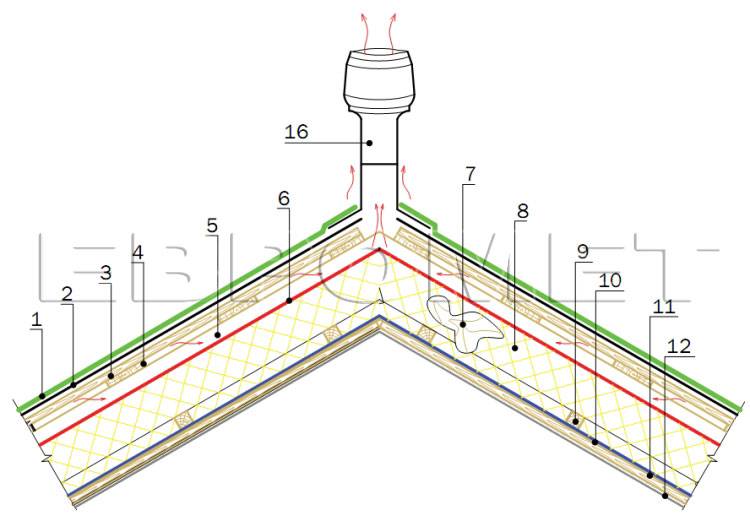

Схема устройства
В разрезе
Уплотнитель и вентиляционная лента
Устройство капельника для крыши
Капельники для крыши подразделяются в зависимости от места их установки на:
Фронтонные — доборы, смонтированные по краю фронтонного свеса. Их предназначение — отвести воду от фронтона здания на карниз и предотвратить попадание влаги в стропильную систему при косом дожде. Фронтонные капельники имеют 3 загиба, которые делят капельную планку на юбку, ступеньку и фартук.
Карнизные — капельники, установленные по кромке карнизного свеса и имеющие в отличие от фронтонных водоотводных элементов 2 загиба. Первый из них делит капельную планку на фартук, который закрепляется на карнизе, и юбку, направляющую влагу в желоба. А второй — служит как дополнительное ребро жёсткости на юбке капельника, придающее конструктивному узлу бòльшую прочность.
Фартуки капельники обратные — доборные компоненты, используемые на односкатных крышах или же на отдельных участках сложных конструкций, где сток воды направлен в одну сторону. Например, в сторону ендовы. Крепятся обратные капельники на лобовую доску и выполняют те же функции, что и обычные — защищают узел безконьковой крыши от намокания и отводят воду на кровельное покрытие, а оттуда в водосток.
-
Помимо этого, существуют парапетные капельники, предназначенные для защиты парапетных узлов, отливы-капельники, которые устанавливают в узле карнизного свеса мансарды, цокольные, фасадные и т. д.
Парапетный капельник предназначен для защиты парапетных узлов от проникания влаги
Изготавливают капельники на специальном оборудовании — листогибе, с которым несложно сделать защитные водонаправляющие доборы самостоятельно. Особенно это рационально при возведении фальцевой кровли, когда картины делают прямо на стройплощадке. При этом получаются обрезки кровельного материала, из которых в целях экономии целесообразно производить различные доборные элементы.
Механический станок листогиб используют для загиба металлических пластин при изготовлении панелей для фальцевой кровли и кровельных доборных элементов
Интересной альтернативой металлическим изделиям для мягких кровель являются декоративные погонажные фартуки капельники. Они представляют собой рулонный материал с наружным слоем из стального оцинкованного полимерного покрытия. Работать с такими доборами одно удовольствие: промазать специальной мастикой рабочий участок и просто развернуть по нему рулонный капельник.
Для мягкой кровли могут использоваться доборные элементы в виде рулонного материала
Видео: поворот капельника на угол
Правильная конструкция крыши с наличием капельника выглядит следующим образом:
- укрывной материал;
- карнизная планка;
- обрешётка и начальная обрешётка — сплошной настил с минимальными зазорами из 3–4 досок в районе карнизного свеса, ширина которого варьируется соответственно кровельному покрытию и регламентируется нормативными документами — СП 17.13330.2016. Кровли, СП 31–101–97, ТТК, СНиП II-26–76* и прочие;
- контробрешётка;
- гидроизоляционный слой;
- капельник;
- стропила;
- лобовая планка карнизного свеса;
кронштейны для водостока и водосточные желоба.
При таком устройстве, даже если присутствует большой снежный покров в районе карнизного узла, обеспечивается хороший приток воздуха в подкровельное пространство, что немаловажно для естественной вентиляции крыши
Карнизная планка и капельник
Нередко эти два доборных элемента сводят к одному понятию — отводу воды с кровли и устанавливают только один из них. Это является большой ошибкой при обустройстве крыши. Безусловно, они оба являются направляющими и влагозащитными компонентами. Однако карнизная планка не выводит конденсат, поскольку крепится под слой укрывного настила, в силу чего основная её функция — направление стока воды в желоба.
Между капельником и карнизной планкой прокладывается вентиляционная сетка
Капельник монтируется под гидроизоляционный слой, под которым расположен утеплитель, благодаря чему отводит капли конденсата, проникшие в него, и способствует сухости теплоизоляционной прослойки. В придачу, как вспомогательный элемент, он помогает карнизной планке направлять влагу в водосток. К тому же капельник помещают с таким изгибом, который сохраняет хороший воздушный зазор, а значит, гарантирует сухость подкровельного помещения.
Принцип действия аэратора
Вентиляция мягкой кровли — ответственный процесс. Конек оснащается специальными аэраторами, а на карнизе проход воздуха осуществляется через специальные отверстия, которые создаются двумя путями:
- установка специальных перфорированных софитов, которые не препятствуют тому, чтобы вентиляционный зазор постоянно осуществлял смену воздуха внутри;
- установка деревянных досок с разбежкой, что обеспечивает проход для воздушных масс.
Дешевле будет установить обычные доски, но более современным решением будет завершить монтаж черепицы перфорированными софитами.
Конек оснащается аэраторами, а на карнизе воздух проходит через специальные отверстия
Коньковый элемент, который дополняет вентилируемый зазор для мягкой черепицы, обеспечивает проход и выход воздуха по принципу создания тяги в трубках. Монтаж осуществляет таким образом, чтобы система работала за счет разницы давлений в пространстве, которое ограничивает кровельный пирог и в наружном воздухе. Вентилируемый зазор и комплектующие к нему элементы необходимы, чтобы отводить влагу от поверхности теплоизоляционного материала.
Проход свежего воздуха и выход увлаженного позволяет обеспечить следующие воздействия на кровельный пирог:
Вентиляционный аэратор — труба, которая устанавливается в конек
- удаление конденсата;
- предотвращение намокания теплоизоляции, сохранение ее характеристик;
- устранение пагубного воздействия влаги на деревянные конструкции, которые держать кровельный пирог, следовательно повышается надежность и долговечность конструкций;
- снижается периодичность ремонтов черепицы и стропильной системы.
В общем случае вентиляционный аэратор представляет собой трубу, которая устанавливается в конек. Монтаж чаще всего осуществляется с использованием сечений 63-110 мм. Чтобы защитить вентиляционный выход от засорения и затопления осадками на конек черепицы нужно установить специальный зонтик. Монтаж зонтика выполняют с применением специальной детали мягкой битумной черепицы.
Разновидности аэраторов
Встречается множество разновидностей аэраторов для кровли, в продаже сегодня есть множество моделей самых различных размеров. Аэраторы устанавливаются как во время возведения дома, так и потом, когда делается уже текущий ремонт кровли. Ставить их нужно на верхних местах кровли, это создаст необходимое давление, в итоге полностью выведет весь конденсат и влагу во внешнюю среду.
Диапазон действия аэратора внутри кровельного пирога охватывает площадь от 50 до 100 метров квадратных, поэтому для обеспечения вентиляции кровли в полной мере необходимо правильно рассчитать нужное количество аэраторов, исходя из конфигурации крыши.
Для мягких кровельных покрытий используют такие аэраторы, которые сделаны из особенного пластика, который обладает ударопрочными свойствами. Он может предотвратить негативные последствия перепадов температур, предотвратить коррозию. В зависимости от того, каковы особенности конструкции устройства, назначение, а также принцип работы, различают два разных вида аэраторов: это коньковые (то есть, непрерывного типа), а также точечные аэраторы.
Места установки аэраторов выбираются, исходя из размера и конструктивной особенности крыши
Точечные аэраторы
Точечный аэратор может быть установлен на некоторых участках (точках) крыши. Как правило, его устанавливают на скате, иногда (гораздо реже) на коньке крыши. Точечные аэраторы бывают скатными и коньковыми. Первый вариант нужен для того, чтобы усилить движение воздушных масс. По этой причине их ставят на очень длинных и сложных по конструкции скатах. Имеет большое значение правильное размещение.
Аэраторы по своей конструкции напоминают вентиляционную трубу, которая закрыта сверху специальным колпаком, этот колпак может быть разной конфигурации. Чаще всего внешний вид такой конструкции отдалённо напоминает небольшой грибок либо простую коробку.

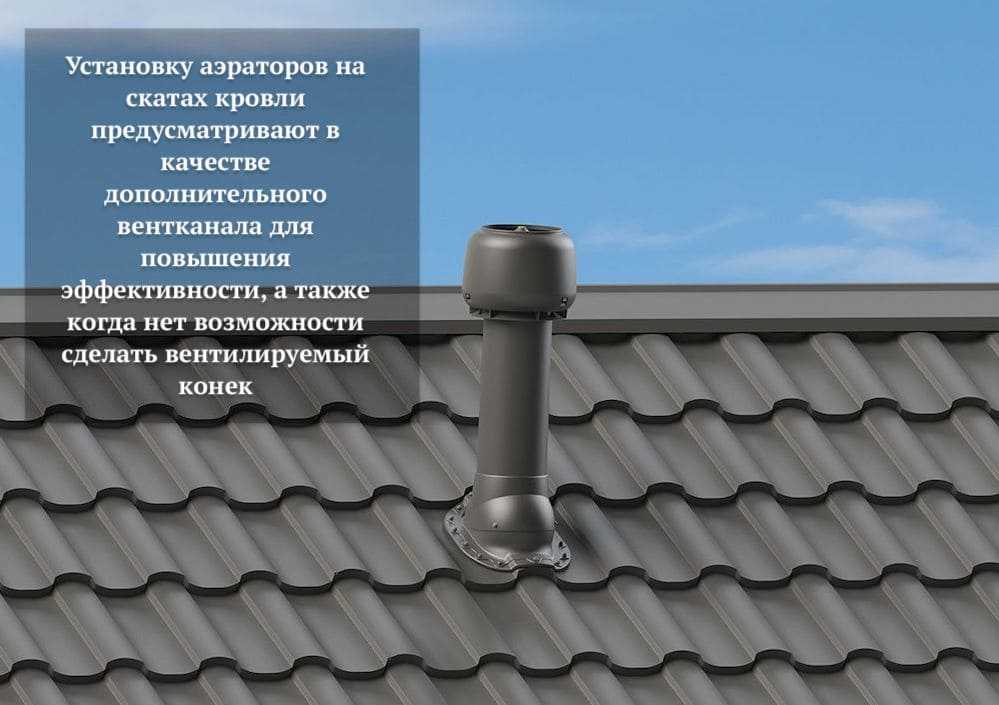

Точечный аэратор в виде трубы
У аэратора точечной конструкции, как правило, основание плоское, через него и осуществляется соединение с кровлей. Основание же конькового аэратора точечного типа – угловое, оно предназначено для того чтобы происходило сопряжение непосредственно с коньком крыши.
Точечные аэраторы ставят на крышах, у которых по умолчанию отсутствует конёк. В частности, это плоские и шатровые крыши. Элементы аэратора изготовлены из пластика сверхвысокой прочности, устойчивого не только по отношению к механическому повреждению, но и к выгораниям от постоянного пребывания на солнце. Аэратор состоит из трубки и колбы, защитного устройства (зонтика), а также фильтрационной сетки. Форма колбы может быть разная, поэтому аэраторы бывают бутылочными и плоскими. Если у вас шатровая или односкатная крыша, лучше приобрести бутылочный аэратор, а вот если кровля плоская, то следует предпочесть также и плоский вариант аэратора.
Разновидность кровельных аэраторов: точечные и коньковые
Кроме вышеуказанного следует учесть, что точечные конструкции аэраторов только в том случае хорошо работают, когда они поставлены равномерно по всей поверхности вашей крыши. Для достижения максимальной эффективности от установки аэраторов где-то на каждые двадцать квадратных метров крыши ставят один дефлектор, однако лучше всего ставить два, если такая возможность имеется.
Коньковые аэраторы
Коньковый тип аэратора принято относить к непрерывной системе вентиляции, потому что его ставят по всей длине конька. По своему виду, эта конструкция – угловая деталь, на которой имеются отверстия защищенные особыми барьерами. Последние требуются, чтобы в устройство не попадали насекомые, грязь, пыль или снег. Коньковые аэраторы монтируют исключительно на скатной крыше.
Если для самостоятельной установки аэратора у вас нет необходимых навыков, лучше обратиться за помощь к профессионалам
Конструкция аэратора конькового типа прекрасно удерживает всю влагу, при этом пропускает воздушные массы наружу, не позволяя им застаиваться. После установки устройства по длине конька, сверху закрепляют кровельные материалы. Кстати, коньковый аэратор является эстетичным и эффектным способом гидроизоляции конькового паза.
Капельник и карнизная планка
Основные доборные детали обустройства кровельной конструкции – карнизная планка и капельник. Руководствуясь экономией финансов, некоторые застройщики ставят только один добор, полагая, что этого достаточно для защиты крыши. Но детали, выполняющие одни и те же задачи (отвод атмосферных осадков, вентиляция, декоративная функция), всё же имеют отличия по прямому назначению. Поэтому только совокупная установка обоих доборов обеспечит прочность кровли, а значит и долговечность всего строения.
Различия в назначении
Хотя капельник и карнизная планка имеют схожую конструкцию, они выполняют разные функции и отличаются местом установки
Несмотря на похожую конструкцию и некоторые общие функции, капельник и карнизная планка отличаются по своему назначению:
Во–первых, карнизная планка монтируется поверх обрешётки и выводится непосредственно в водосточный жёлоб, перенаправляя струи воды со ската в водосток, а фартук свеса устанавливают под жёлоб для отвода влаги. Его нижняя часть свешивается с бруса, чтобы выводить конденсат из-под кровельного пирога (гидроизоляционного слоя) и защищать лобовую планку.
Во–вторых, планка защищает поверхность крыши от перегрева и способствует естественной вентиляции. Также панель оформляет свес, закрывая края системы стропил и обрешётки.
Вывод: фартук свеса защищает фасад строения, а карнизная планка – настил крыши.
Конструкция капельника
Внешний вид капельника
Kapнизныe фартуки свеса благодаря двум линиям загиба образуют три рабочих поверхности. Первую закрепляют на кровле, вторая («юбка»), предназначена для стока конденсата и воды. Третья (отбортовка), служит ребром жёсткости (увеличивает прочность добора и облегчает монтаж).
Фронтонные элементы имеют усложнённую конструкцию из–за увеличения количества загибов, которые делят добор на фартук, «юбку» и разделительную ступеньку.
Конструкция карнизной планки
Как видно по фото конструкция карнизной планки не отличается от конструкции капельника. Разница только в месте установки и назначению
В зависимости от назначения, планки делятся на несколько типов: стандартная, усиленная и профилированная.
- Стандартный продольный элемент представляет собой полосу толщиной 0, 45 мм, оцинкованную горячим способом и согнутую под углом 120°;
- Усиленная модель с большой шириной плеч (под заказ), способствует уменьшению количества влаги, проникающего под кровлю;
- Особенности профилированного добора – сложная конструкция с углами 90°и рёбрами жёсткости.
Детали обрабатываются антикоррозийными полимерными красителями, устойчивыми к негативным атмосферным влияниям (осадки, УФ – лучи).
Типы карнизных планок
Виды карнизных листов различаются от назначения и места установки.
Карнизная панель необходима для защиты вентиляционного пространства под крышей от атмосферных осадков. Монтируется по периметру нижней части кровли;
Торцевая (фронтонная), устанавливается по бокам ската для защиты свеса от порывистого ветра и шумоизоляции;
Коньковая оберегает от гниения верхнее горизонтальное ребро (конёк), образующееся в месте соединения ската;
Софит примыкания монтируется в местах соединения крыши и несущих конструкций.
Установка кровельного аэратора
Она может вестись как во время обустройства крыши, так и уже на готовой конструкции. В первом случае они должны быть заложены проектом. Если помещения будут иметь заведомо повышенную влажность помещений, такие как баня или сауна. Вентилируемые выводы должны быть предусмотрены на стадии проектирования зданий. Такие проекты должны вести только специальные проектные организации. Во втором варианте аэратор кровельный поливент устанавливается в такой последовательности:
- Размечается необходимое количество мест, на которых будут располагаться дефлекторы.
- В нужном месте прорезается окно в стяжке. Оно должно пройти в глубину до расположения утеплителя.
- В готовые гнезда устанавливаются аэраторы кровельные для плоской кровли. Нижняя часть трубы, которых должна быть связана специальной мастикой.
- Крепление необходимо произвести с помощью саморезов. Они должны располагаться равномерно по всему периметру аэраторной юбки. Их общее количество должно быть не меньше шести.
- Основание патрубку сверху также дополнительно защитить гидроизоляцией.
Кровельный аэратор для металлочерепицы имеет другую конструкцию и монтируется с обеих сторон от конька с отступом не менее 60 см. Работы по установке желательно проводить в летнее время.
Кровля всегда должна быть сухой. Но речь сейчас идет не о ее внешней стороне, а о множественных внутренних слоях кровельного пирога. При этом сухим он должен быть независимо от используемых для отделки материалов, будь то , шифер, или же мягкое битумное покрытие. Скопившиеся в подкровельном пространстве конденсат и влага могут быстро привести в негодность всю крышу и значительно сократить срок ее службы. Чтобы избежать избытка влаги внутри пирога, придется установить аэраторы для мягкой кровли. Рассмотрим, что они из себя представляют и как происходит их монтаж.
Чтобы понять, почему же под любой крышей всегда должно быть сухо, нужно для начала разобраться, откуда там вообще может взяться вода, сформироваться конденсат. Ведь при строительстве кровли мастера всегда стараются сделать ее максимально герметичной, укладывают под кровельное покрытие различные гидроизоляционные и пароизоляционные материалы, которые по идее должны обеспечить надежную защиту.
Все дело в том, что в жилом доме происходят различные процессы, связанные с жизнью человека. Люди дышат, готовят еду, принимают душ или ванну. И во время всех этих процессов воздух в доме насыщается паром – проще говоря, становится влажным. Теплый воздух поднимается и попадает под кровлю, если у него нет возможности выйти через вентиляционное отверстие. Вверху микроскопические капельки воды оседают на различные материалы – так и образуется конденсат. При этом воздух, насыщенный парами воды, легко проникает даже в самые труднодоступные места через микротрещины.
Скопление конденсата под крышей представляет определенную опасность для всех материалов, входящих в состав кровельного пирога. Деревянные элементы начинают пропитываться водой, из-за чего возникают процессы гниения. Еще такая среда является благоприятной для развития грибка и вредоносных микроорганизмов, опасных для здоровья проживающих в доме людей.
Металлические элементы (например, крепеж) внутри кровельного пирога из-за повышенного уровня влажности начинают подвергаться коррозии и постепенно разрушаются. В случае если вода в подкровельном пространстве, скопившаяся в течение лета, замерзнет зимой, она легко может повредить некоторые детали конструкции (даже бетонные перекрытия), так как, расширяясь, будет оказывать давящее воздействие на материалы. Из-за сильных повреждений кровлю возможно даже придется полностью демонтировать и отстраивать заново.
Также воздействие влаги губительно и для утепляющих материалов. Если они намокнут, то теплопроводность у них вырастет в разы. А значит, такая кровля больше не сможет хорошо удерживать тепло. В отдельных случаях утеплитель нужно будет полностью менять, потому что полноценно просушить его уже не удастся.
Влага может добраться до конструктивных элементов кровли и снаружи. Во время сильных дождей, таяния снега вода все равно может найти лазейку и попасть под крышу или в кровельный пирог, даже если внешняя ее поверхность хорошо загерметизирована. Исключать такой вариант дополнительного «увлажнения» не стоит.
Монтаж карнизной планки
Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.
Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.
Вентиляция мансардной крыши

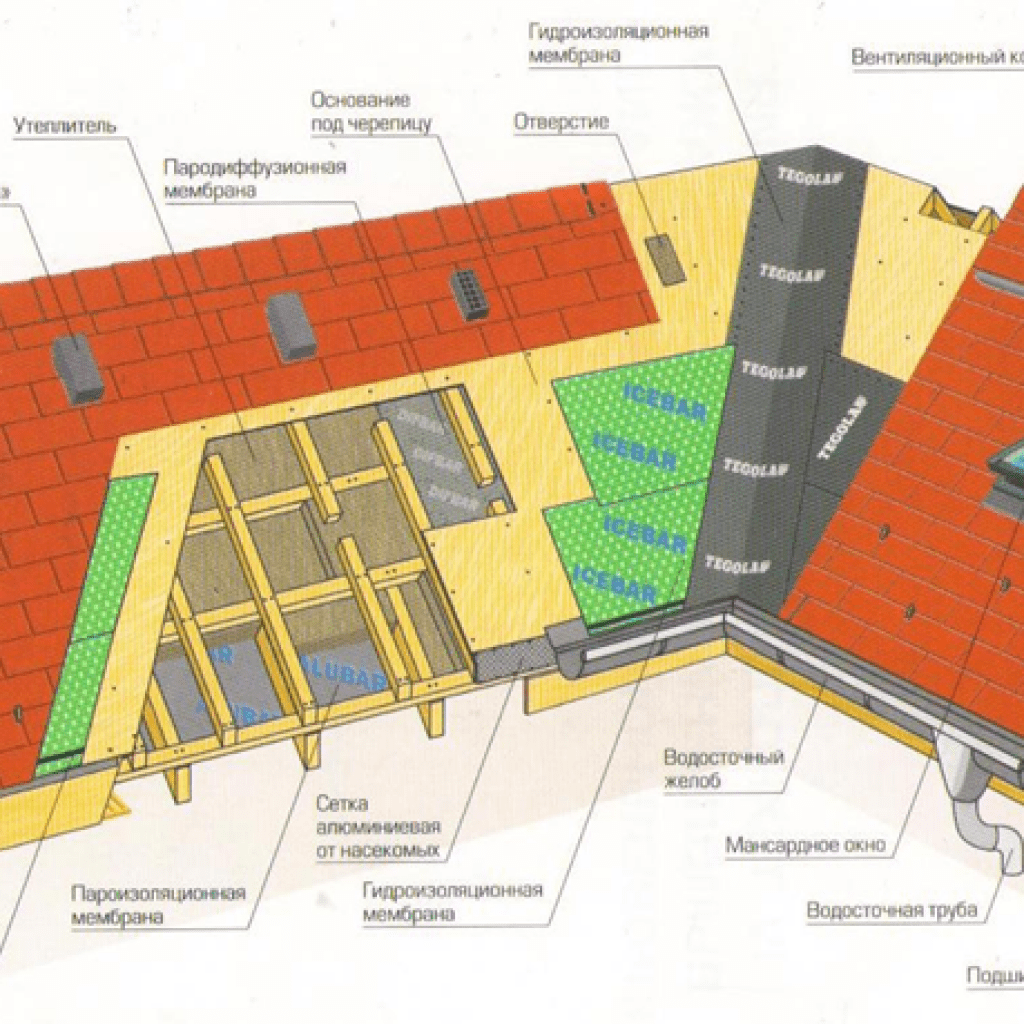

Схема вентиляции мансардной крыши
Вентиляция крыши над мансардой несет дополнительную важнейшую функцию регуляции температуры внутри жилого чердака. Нижняя поверхность кровельного пирога фактически примыкает к его потолку. Таким образом, движение воздуха вдоль внутренней плоскости обеспечивает дополнительную термоизоляцию. Поэтому создана особая технология сооружения вентиляции мансардных крыш с выводом влажного, горячего или холодного воздуха наружу.
Используются принципы естественной вентиляции: теплый воздух вытесняется холодным потоком, идущим снизу.
Составляющие вентиляции крыши мансард:
- пароизоляционная пленка или мембрана (выбирается с минимальной проницаемостью);
- утеплитель, который размещается между стропилами;
- обрешетка;
- контробрешетка из реек или бруска;
- гидроизоляция;
- кровельное покрытие.
Диффузионная мембрана полностью предупреждает скопление конденсата. Особая мембранная ткань не пускает влагу снизу (из жилого пространства мансарды) на нижнюю поверхность крыши. Вместе с тем, под кровельным материалом остается промежуток для беспрепятственного движения воздушных масс. Гидроизоляция предупреждает проникновение влаги из вне.
Нижняя вентиляционная щель расположена между гидроизоляцией и утепляющим слоем. Через нее испаряется вода, проникающая в утеплитель снизу. Воздух из жилых помещений насыщен водяными парами, которые необходимо выводить.
Паро- и гидроизоляция крыши
Изоляция крыши
Изоляционные пленки настилаются на стропила, между которыми оставляют промежутки не более 120 см. Чтобы конденсат не попадал на деревянные балки, пленка монтируется с провисанием 1 – 2 см. Крепят ее степлером или гвоздями с широкой оцинкованной шляпкой. Если шляпка будет не достаточно большой, пленка прорвется. Полотна раскладываются с перекрытием в 15 см, которое проклеивается скотчем.
Между утепляющим слоем и гидроизоляцией должен оставаться промежуток минимум 4 см. Пленку раскатывают по стропилам и крепят рейками вдоль них, прибивая оцинкованными гвоздями.
Контробрешетка состоит из брусков, которые устанавливаются с промежутками 15 см.
В области конька необходимо оставить 5 см между краем изоляции и осью конька для продуха. И лишь теперь можно сооружать обрешетку, тип которой зависит от материала кровли.
Пароизоляцию монтируют внатяг, нижний зазор не оставляется. Но верхний продух между мембраной и обрешеткой необходим.
Чтобы уберечь кровельный материал от воздействия пара из жилых помещений, используют ворсистые мембраны, прикрепляемые на утеплитель гладкой поверхностью внутрь. На мелких волосках капельки воды удерживаются, не скатываясь в лужицы. Такой барьер для пара продлевает срок использования утеплителя и деревянных конструкций, сохраняет качества изоляции. Благодаря пленке на стропилах не образуются колонии плесени.
Полотна пароизоляции раскатываются поперек утепляющего материала, внахлест на 15 см, края подклеиваются специальным скотчем.
Коньковый аэратор для вентиляции

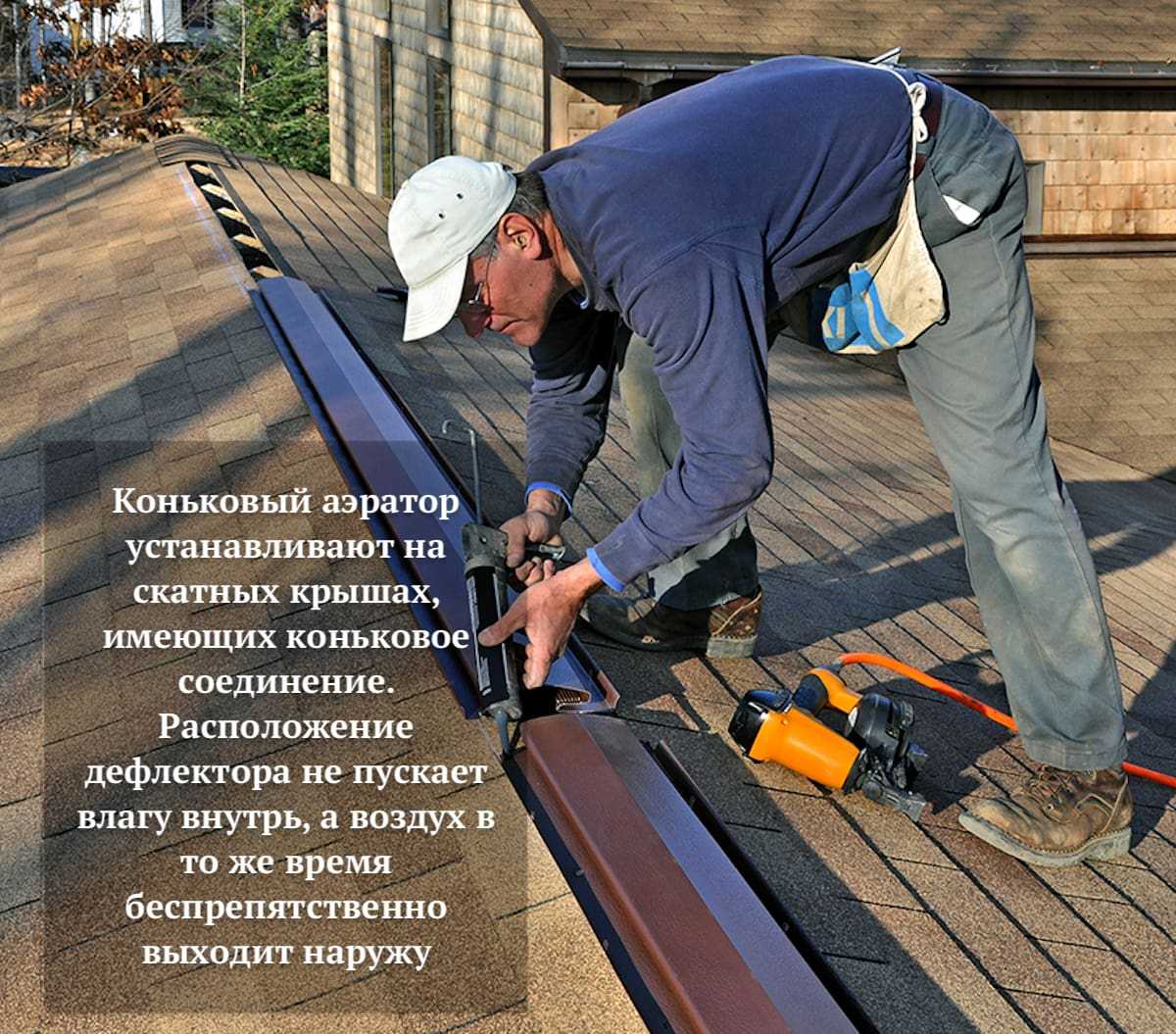

Коньковый аэратор
Коньковый аэратор обеспечивает вентиляцию конька крыши, помогает поддерживать температуру и влажность в мансарде. Готовые коньковые аэраторы можно монтировать на кровлю любого типа.
Устанавливаются они только на крышах с уклоном от 14 до 45 градусов. На крыше обязательно оборудуются коньковые продухи. Длина аэратора должна совпадать с длиной конька. От дымохода до конькового среза выдерживается расстояние 30 см и более. Конструкция вентилируемого конька крыши должна быть герметичной.
Дефлекторы для мансардной крыши
Примеры дефлекторов
Дефлекторы или кровельные аэраторы – это механизмы для выведения влаги и пара из кровельного пирога. В аэраторе используется метод конвекции.
Дефлектор в мансардной кровле обеспечивает:
- эвакуацию пара до того, как он достигнет кровельных материалов;
- уменьшение давления, предотвращая появление вспучивание минваты, используемой в качестве утеплителя;
- эвакуацию влаги из минваты, предупреждая выпадение конденсата.
Согласно нормативам на вентиляцию крыш мансардного типа необходимо оборудовать по 1 дефлектору на каждые 100 кв. метров. Такая плотность позволяет эффективно вывести излишки влаги. Если ендова крыши очень крута, а коньки наклонены, дефлекторы размещают в ендове и по коньковому прогону на соединениях утеплительного слоя.
Зачем нужна кровельная вентиляция
Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой
В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.
Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.
Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции
Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:
- слуховые окна;
- коньки скатных крыш;
- зазоры, предусмотренные в кровельном пироге и карнизных планках;
- вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.
Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.
