Виды и типы цоколей обычных и специфических ламп освещения

Энергосберегающие

В Европе более 10 лет назад вошла в моду экономия. Любая фирма по производству светильников, которая себя уважает, должна создавать коллекцию энергосберегающих лампочек. Кризис во всех странах заставляет людей подумать о том, чтобы сократить все затраты. И первое, за что все берутся, — это экономия электроэнергии. Энергосберегающая лампа постепенно обретает все большую популярность. Этого вида лампочки делятся на подвиды:

  1. Флуоресцентная.
  2. Светодиодная.
  3. Люминесцентная. Их популярность достигла своего пика, потому, когда люди говорят энергосберегающая, они заранее подразумевают люминесцентную.

Флуоресцентная

Лампы представляют из себя трубки, на концах которых находятся катоды и аноды. Внутренность трубки — это вакуум с небольшим количеством паров ртути. При подаче напряжения создается разряд, ионизация паров ртути и испускание ультрафиолетового излучения. Внутренность трубки обработана специальным веществом — люминофором. У этого вещества есть свойство испускания света только при попадании на него действующего ультрафиолетового излучения. Спектр и оттенок света может зависеть от самого люминофора и его химического состава.


Энергосберегающая флуоресцентная лампа с цоколем G24d

К недостаткам относится то, что для использования таких ламп нужно приобретать специальные светильники с уникальным устройством (пускорегулирующая аппаратура или балласт). Старые лампы создавались с использованием электромагнитного или стартерно-дроссельного механизма. Такие балласты имеют множество недостатков:

  • долгое включение;
  • постоянное мерцание;
  • шум;
  • большое количество потребляемой электроэнергии.

Еще одним недостатком является быстрое выгорание. Освещенность уменьшается, поэтому менять лампы нужно минимум раз в полгода.

Светодиодная

Светодиод — это прибор, который способен к генерированию оптического излучения во время прохождения электрического тока. В результате этого процесса весь свет кажется одноцветным. Самым главным преимуществом светодиодных ламп является их маленький размер. Второй плюс — излучение света определенного оттенка (от желтых до синих цветов). Третий плюс — это долгая служба, до 50 тыс. часов. Четвертый — простая установка и пониженная температура. Пятый — сравнительная яркость и механическая прочность высокого уровня. Есть также светильники с дневным светом, но они чаще применяются для рекламы или декоративного освещения.

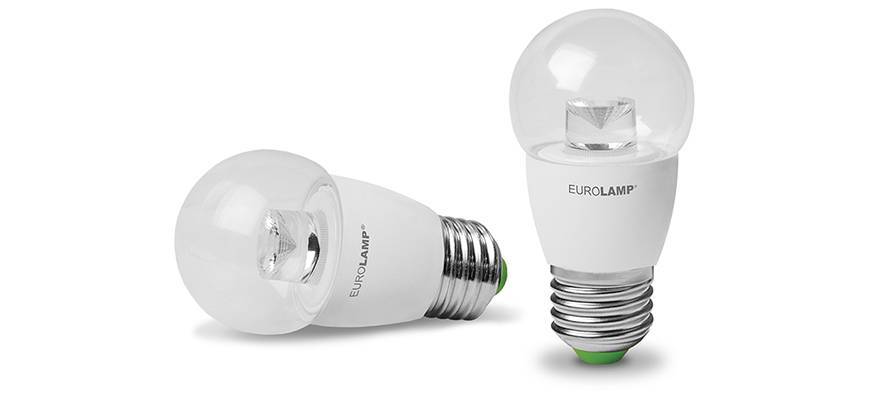

Светодиодная лампа освещения с цоколем Е27

Эти лампочки обладают полной экологической безопасностью, сохраняя гармонию окружающей среды. При этом не требуют специальных условий для утилизации, потому в их состав не входит ртуть, ее производные и другие ядовитые, вредные материалы.

К основным недостаткам относятся:

  1. Высокая цена.
  2. Определенное направление лучей света (свет не рассеивается).
  3. Может попасться дешевая подделка, в которой из-за плохого конденсатора может появиться мерцание с удвоенной частотой, которая питает электросеть. При экономии на теплопроводящем элементе может произойти перегорание (если плафон закрытого типа).

Но все минусы светодиодных ламп компенсируются за счет экономии электричества и экономии во время замены.

Люминесцентная

Главное достоинство такой лампочки — это низкая затрата электричества. Покупка такой лампочки обойдется дороже накопительной, но срок службы и качество освещения удивят любого. К примеру, накопительная работает до 1000 часов, а люминесцентная — до 10 раз больше. А свет намного приятнее и мягче. Раньше такие лампы не использовались в домах, но сейчас, благодаря технологическому прогрессу, люминесцентная лампочка уменьшилась до минимального размера и приобрела большой спектр цветов. Он варьирует от ярко-белого до синего рефлекторного света.

Люминесцентные лампы обрели свою популярность благодаря большому количеству преимуществ:

  1. Большая светоотдача.
  2. Большое разнообразие оттенков света.
  3. Свет рассеивается.
  4. Большой срок службы, около 5 лет. Гарантия обычно дается на 2 года.

Расшифровка обозначений на цоколях автомобильных ламп

На фото ниже показывается, в каких модулях освещения используются конкретные цоколи:

Легковая машинаГрузовая машина

Некоторые автомобилисты при выборе новой лампы сталкиваются с одной трудностью. Часто маркировка одних ламп сильно отличается от обозначений других, хотя по параметрам они ничем не отличаются. На самом деле причина в том, какие стандарты используются. Как уже было сказано ранее, существует международный и государственный стандарт. Первый – унифицирован для машин во всем мире, и данные комплектующие могут изготавливаться в одной стране, а рынок сбыта – в нескольких.

Что касается государственных стандартов, то зачастую такую маркировку получит изделие, не предназначенное для экспорта. Рассмотрим основные обозначения для отечественных и зарубежных автоламп.

Маркировка отечественных автомобильных ламп

Государственный стандарт, установленный еще во времена Советского Союза, до сих пор действует. На такой продукции следующие обозначения:

Буква:Расшифровка:Применение:
ААвтолампаУнифицированное обозначение любого типа лампочек
АМНМиниатюрная автолампаПодсветка приборки, габаритные огни
АСАвтолампа софитного типаСветильники в салоне, подсветка номерного знака
АКГАвтолампа кварцевого галогенного типаГоловной свет

Некоторые группы лампочек имеют одинаковую буквенную маркировку. Однако они отличаются диаметром цоколя и мощностью. Чтобы водитель смог правильно подобрать подходящий вариант, производитель дополнительно указывает диаметр в миллиметрах и мощность в ваттах. Единственный недостаток подобной маркировки для отечественного транспорта в том, что в ней указывается, что это автомобильная лампочка, но какого типа – не указывается, поэтому автомобилист должен точно знать размеры требуемого элемента и его мощность.

Европейская маркировка автомобильных ламп

Намного чаще в магазинах автозапчастей встречаются автолампы с европейской маркировкой, которая соответствует стандарту ЕСЕ. В начале обозначения стоит конкретная буква, которая указывает на следующие параметры самой лампы:

  • Т. Автолампа цокольного типа маленьких размеров. Их используют в передних габаритных огнях;
  • R. Размеры цоколя 15 миллиметров, а колбы – 19мм (диаметр элементов). Такие лампочки устанавливаются в заднем фонаре в модуле габаритов;
  • R2. Размеры цоколя 15 миллиметров, а колбы – 40мм (сегодня такие лампы считаются устаревшими, но на некоторых моделях старых авто еще встречаются);
  • Р. Размеры цоколя 15 миллиметров, а колбы – не более 26.5мм (диаметр элементов). Они используются в стоп-сигналах и повторителях поворотов. Если это обозначение стоит перед другими символами, то такая лампочка будет использоваться в качестве головного света;
  • W. Стеклянный цоколь. Применяется в подсветке приборной панели или номерного знака. Но если эта буква стоит за цифрой, то это просто обозначение мощности изделия (ватты);
  • Н. Лампа галогенного типа. Такая лампочка может использоваться в разных осветительных приборах автомобиля;
  • Y. Данный символ в маркировке обозначает оранжевый цвет колбы или свечение в том же цвете.

Пример маркировки на цоколе:1) Мощность; 2) Напряжение; 3) Тип лампы; 4) Производитель; 5)Страна утверждения; 6) Номер утверждения; 7) Галогенная лампа.

Помимо обозначения типа элемента освещения в маркировке изделия указывается еще и тип цоколя. Как мы говорили, разнообразие в конструкции этой части лампочки предотвращает случайную установку элемента в несоответствующее гнездо. Вот значение этих символов:

Символ:Расшифровка:
РЦоколь фланцевого типа (если буква перед другими обозначениями)
ВАЦоколь с симметричным расположением штифтов
BAYШтифтовая модификация, только один из выступов немного выше относительно другого
BAUСмещение штифтов по радиусу
BAZВ данной модификации асимметрия штифтов обеспечивается разным расположением на цоколе (на разном расстоянии и высоте относительно друг друга)
SV (в некоторых моделях используется символ С)Софитный тип цоколя (контакты расположены с двух сторон колбы цилиндрической формы)
ХУказывает на нестандартную форму цоколя
ЕНа цоколе выполнена резьба (в основном используется в старых моделях авто)
WСтеклянный цоколь

Помимо упомянутых обозначений производитель также указывает число контактов цоколя. Эта информация латинскими буквами нижнего регистра. Вот что они означают:

  • s. 1-контактные;
  • d. 2-контактные;
  • t. 3-контактные;
  • q. 4-контактные;
  • p. 5-контактные.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.


Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.


Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.


Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Важный элемент лампочки

Цоколь является важным элементом любых типов ламп (люминесцентных, светодиодных и т.д.). Цоколи представляют собой часть электрической лампочки, с помощью которой источник света будет крепиться к патрону осветительного прибора. Через эту же часть в лампочку будет подаваться эклектический ток от сети в 220 вольт.

Вариант цоколя

Наиболее часто цоколи для ламп изготавливают из керамики или металла. Внутри такой элемент заполнен электродами, которые уже являются частью источника света, а снаружи его выведены контакты.

В связи с этим, отправляясь в магазин за новым осветительным прибором, нужно обладать информацией о том, какой тип патрона он должен иметь. Аналогичная но обратная ситуация характерная и при покупке ламп. Кроме типа патрона, в здесь необходимо учитывать напряжение сети (стандартное на 220 вольт), мощность источника света, а также габариты лампочки.
Необходимо помнить, что некоторые современные модели китайских светильников и люстр имеют экзотические патроны, под которые подходят только определенные виды ламп. При этом с поиском нужного типа источника света могут возникнуть определенные трудности.

Другие виды цоколей и контактов светодиодных ламп

Наряду с распространенными выше упомянутыми видами контактов, существуют отдельные группы держателей, применяемые в узконаправленных областях.

  • Цоколь R c утопленным контактом — используются в уличных прожекторах.
  • Штифтовый цоколь В – усовершенствованная модель резьбовых цоколей. Имеет форму с асимметрично расположенными контактами, что позволяет быстрее заменить лампочку в патроне в условиях вибрации, например в железнодорожном или морском транспорте.
  • Одноштырьковый F
  • Софитный S с двухстороннем расположением контактов – применяется в автомобильной отрасли
  • Фокусирующий Р – такой тип цоколя используется для специализированных фонарей или прожекторов
  • Кабельный К
  • Телефонный Т – светодиодные лампочки с таким типом цоколя размещаются в специализированных пультах управления и автоматических щитках
  • Безцокольный W – лампы узкого профиля применения, в основном в автомобильной отрасли (D1S, HB3, H10).

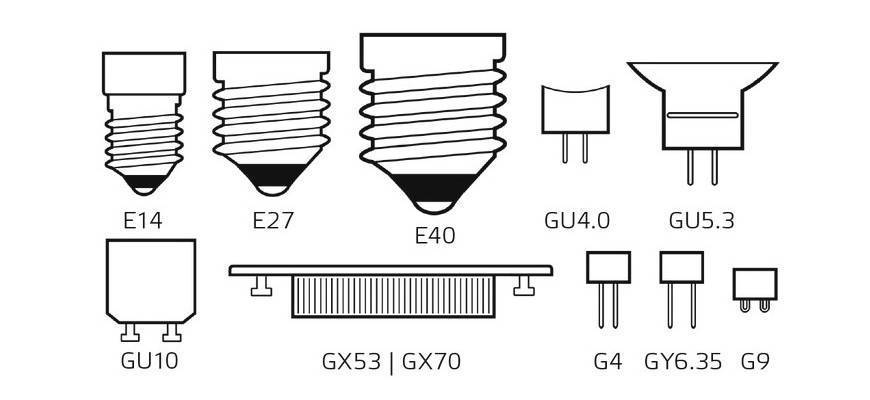

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Редкие и специфические цоколи

Софитный тип наиболее узкий. Он может быть использован и в жилых помещениях, к примеру, для освещения ванных комнат. Однако, чаще все же используется для иных целей. Наверное, все слышали знаменитое выражение – свет софитов. Именно на разного рода публичных мероприятиях, концентрах, традиционно устанавливали подобный вид освещения.

Последним типом можно назвать фокусирующим. Это небольшая лампа, которая представляет собой линзу, предназначенную для фокусировки света. Подобный цоколь эксплуатируется в наружном освещении, обычно это городские фонари и схожие элементы.

Это не все типы цоколей ламп, которые существует. Есть и масса более узких групп, такие как утопленные или телефонные цоколи. Однако в домашней обстановке они вряд ли могут понадобиться человеку. Наиболее популярным видом остается прошедший сквозь века – тип «Е».
Например, практически в каждой ванной комнате или при точечном освещении применяются небольшие лампочки с цоколем Е14. А цоколь Е40 является наиболее популярным устройством для энергосберегающих ламп.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому – винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения – Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века

Это очень важно для тех, кто увлекается возрождением старинных вещей

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

  • Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
  • Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
  • Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
  • Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
  • Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
  • Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

  • V – цоколь, имеющий конический конец.
  • U – энергосберегающая люминесцентная.
  • A – автомобильная лампочка.

Различные типы цоколей бытовых ламп

G — Штырьковый цоколь

Обозначается буквой G.Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков. Обозначение Gхх соответствует растоянию в миллиметрах. Например: Цоколь G13 — штыревое соединение с растоянием между контактами 13 мм.

ТипРасстояние между штырьками (мм.)
G4 GU4 GY44
цоколь G4патрон G4галогенная G4
G55
цоколь G5патрон G5люминесцентная G5
G5.3 GU5.3 GX5.35,3
цоколь GU5.3патрон GU5.3галогенная GU5.3
GY6.356,35
цоколь GY6.35патрон GY6.35галогенная GY6.35
G99
цоколь G9патрон G9галогенная G9
GU1010
цоколь GU10патрон GU10галогенная GU10
G1212
цоколь G12патрон G12металлогалогенная G12
G1313
цоколь G13патрон G13люминесцентная G13
G2323
цоколь G23патрон G23люминесцентная G23

В кольцевых люминесцентных лампах используется цоколь типа G10q

Если перед G стоит цифра, например 2G10, 2G11, 2G13 — это комбинация двух одинаковых цоколей с растоянием между контактами 10, 11, 13 соответственно.

Типовые конструкции и материалы

Наиболее распространённый стандартный цоколь для лампочки представляет собой резьбовой «стаканчик», в который вклеена стеклянная колба и через который пропущены проводники. Резьбовая часть является одновременно и фиксирующим элементом, и проводником тока. Второй электрический контакт находится снизу, и надёжно изолирован от «массы». Разработан такой цоколь компанией Эдисона в 1880 году. Изначально они изготавливались из дерева, позже из гипса, а до нас дошли уже классические металлические цоколи. Наиболее распространенные стандартные размеры цоколей для дома – это Е27 и Е14 (миньон). Цифра в маркировке означает диаметр наружной резьбы в миллиметрах.

Цоколь Е27

Второй по распространённости тип цоколя для ламп освещения — это штырьковая конструкция, например, G10. Ответный патрон представляет собой гнездо такого диаметра, при котором контактный штырёк плотно входит в него и держится за счёт силы трения. Такие цоколи можно увидеть в настольных светильниках, потолочных и точечных светильниках типа «грибок», а также в некоторых видах бытовой техники. Например, штырьковые лампы применяются в проекторах и студийной аппаратуре.

Цоколь типа G

Существенным недостатком классического резьбового цоколя является его ненадёжность при вибрациях. От них лампочка сама «выкручивается», из-за чего пропадает электрический контакт. Этого недостатка лишены безцокольные лампочки с усиками, в которых форма стеклянной части и проволочные контакты обеспечивают надёжную фиксацию в гнезде. Такие источники света часто встречаются в автомобильной и другой технике, где вибрации являются нормой.

Решить проблему вибраций позволили также байонетные цоколи, на боковой части которых есть один или два штырька. На патроне есть прорези или пазы. Чтобы установить лампочку, её достаточно вставить и немного провернуть. Увидеть такие цоколи можно в автомобильных фарах, указателях поворотов, в габаритных огнях, стоп-сигналах и в противотуманных фонарях.

Основным материалом для изготовления цоколей является металл. Но не абы какой. Металл должен соответствовать, как минимум, трём требованиям. Он должен быть:

  • распространённым и недорогим;
  • хорошим проводником тока с небольшим сопротивлением;
  • устойчивым к коррозии.

Этим требованиям отвечает нержавеющая сталь, алюминий (самый распространённый материал для изготовления цоколей), медь, латунь, бронза и их сплавы. В качестве изолирующих материалов для резьбовых и байонетных цоколей используется эпоксидная смола и другие схожие вещества.

При выборе материалов для изготовления цоколей учитывается воздействие электрического тока на проводники. При протекании через проводящий материал, электрический ток провоцирует его нагревание. Если этот фактор не учесть, цоколь быстро «подгорит» и покроется диэлектрическим нагаром, не пропускающим ток.

Как определить вид цоколя (вариант маркировки)

Изучите список с картинками, на котором представлены типы цоколей ламп.

Приобретая лампы для люстр либо дополнительных источников дневного света, каждый из нас обращал внимание на странный набор букв и цифр, который нанесен на цоколь лампочки. Что это значит и какие бывают, согласно данной аббревиатуре разновидности цоколей, давайте разбираться. Единая мировая классификация подразумевает, что тип цоколя ламп обозначает первая заглавная буква:

Единая мировая классификация подразумевает, что тип цоколя ламп обозначает первая заглавная буква:

  • E – цоколь для ламп винтовой (резьбовой) – Эдисона (английского изобретателя) ;
  • G – цоколя лампочки штырьковые;
  • R – цоколевка с утопленными контактами;
  • B – цоколь байонет с несколькими специальными штырьками;
  • F – цоколь байонет, имеющий единственный штырь различной формы:

      a – штырек цилиндрический;

      b – штырек рифленый;

      c – штырек специальной формы;

  • S – цоколь лампы софитный;
  • K – цоколь не обычный стандарт с кабельными соединениями;
  • H – цоколи для ксеноновых ламп;
  • P – цоколь в фокусирующее устройство;
  • T – цоколь телефонный;
  • W – разновидность цоколей, имеющих специальные разъемы непосредственно на стеклянном основании лампы. Контакт у таких электроламп с патроном происходит в местах данного ввода (это т.н. лампы без цоколя).

Цифра справа от первой заглавной буквы  обозначает размер цоколя, длину между штырьками.

Не для всех видов ламп, а только для некоторых его типов, маркировка цоколей включает строчные буквы в конце аббревиатуры. Они показывают количество штырьков, контактных пластин или гибких соединений:

  • s – одноконтактный;
  • в – двухконтактный;
  • t – трехконтактный;
  • q – четырех контактактный;
  • p – пятиконтактный.

Также некоторые виды лампочек в конце аббревиатуры имеют дополнительную строчную букву – уточняющую:

  • U – энергосберегающие лампы, цоколь которых может быть различным;
  • V – цоколь ламп, имеющий форму конуса на конце ;
  • A – автомобильная (галогеновая или другая) лампа.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

  • «Е» — цоколь «Эдисона, т.е. резьбовой;
  • «G» — штырьковой;
  • «R» — оснащенный утопленным контактом;
  • «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
  • «В» — байонет или штифтовой;
  • «F» — имеет один штырек;
  • а — штырек имеет форму цилиндра;
  • b — оснащен рифленым контактом;
  • с — указывает на оригинальную форму штыря;
  • «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Маркировка цоколей

Для быстрой идентификации используют код, состоящий их букв латинского алфавита и цифр. Информация присутствует на упаковке. Некоторые производители указывают основные геометрические размеры крепежа. Заглавная литера в коде обозначает типоразмер, число указывает на диаметр фиксатора (либо сечение колбы, либо расстояние между внутренними частями контактов), а дополнительная маленькая буква определяет число стержней. Иногда в обозначение вводят дополнительное 2- или 3-значное число, указывающее на длину лампочки.

В России действует ГОСТ 25834-83, регламентирующий маркировку. Отдельные требования к нанесению информации формирует стандарт 18620-86. Отечественный регламент требует указания даты изготовления, товарного логотипа производителя и условного обозначения лампочки. Для ряда изделий стандарт требует перечисления данных, обеспечивающих безопасность применения. На фиксаторы распространяются отдельные нормативные акты ГОСТ 17100-79 и 28108-89.

Основная буква

Заглавные литеры в маркировке обозначают:

  • B – типоразмер с креплением на штифтах;
  • BA – колодку штифтового типа для автомобильных лампочек (отличиями являются разные длина штифтов и требования к минимальному пути утечки тока);
  • BM – специальную взрывозащищенную версию для применения в рудниках;
  • E – стандартный вариант с винтовой резьбой, разработанный Т. Эдисоном;
  • F – крепление с единым контактным стержнем и корпусом лампочки, используемым в качестве второго контакта;
  • G – конструкцию с контактными пластинами (в группу входит не используемый в XXI в. типоразмер Bi-Post);
  • K – кабельный (или эластичный) вариант подключения;
  • P – типоразмер с фокусирующим элементом;
  • R – схему со скрытыми внутри корпуса пластинами;
  • S – цилиндрический фиксатор софитного типа без штифта;
  • SV – вариант S, оснащенный коническими наконечниками;
  • T – телефонный формат;
  • W – бесцокольную схему (сопряжение с патроном осуществляется посредством стеклянной колбы).

Маркировка цоколей состоит из букв латинского алфавита и цифр.

Изредка в маркировку вводят дополнительную букву, позволяющую определить назначение или конструктивные особенности продукции. Например, изделия для автомобилей обозначают литерой А.

Число

Используемая в маркировке цифра позволяет уточнить конструктивные особенности:

  • диаметр корпуса – для изделий форматов В, ВА, ВМ и К;
  • внешний диаметр резьбы – для узлов с резьбовым стаканом Эдисона;
  • характеристики штыря контакта – для продукции формата F;
  • положение стержней (например, расстояние или диаметр окружности, на которой установлены элементы) – для продукции стандарта G;
  • диаметр секции, обеспечивающей боковое центрирование, – для изделий типа Р;
  • поперечное сечение изолятора, включающее сопряжение с патроном, – для лампочек типоразмеров R и S;
  • внешнее расстояние между контактными пластинами – для продукции стандарта T;
  • толщину и ширину монтажной стеклянной лопатки (значения разделены символом х) – для автомобильных индикаторов формата W.

Строчные буквы

В обозначении бывают следующие строчные литеры:

  • a – указывает на стандартное круглое сечение контактного штифта;
  • b – используется для маркировки стержней с рифленой внешней поверхностью (встречается редко);
  • c – применяется для маркировки контактов со специальным профилем;
  • s – указывает на наличие единого стержня для подвода питания;
  • d – применяется для обозначения узлов с 2 контактами.

Существуют лампы со светодиодными пластинами.

Существуют изделия с дополнительными спиралями или светодиодными пластинами, требующие вновь подачи питания. При применении 3, 4 или 5 контактов в кодировку вводят буквы t, q и p соответственно. Для выделения числа позиционных плоскостей из кода используют знак тире.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
