Цоколь g4: размеры и применение

Зарубежная маркировка

Представленная выше классификация цоколей является общепринятой и применяется в большинстве стран мира. Но в некоторых местностях есть небольшие отличия, которые могут запутать. Лучше ознакомиться с ними заранее:

  1. Штифтовые соединения, которые еще именуют байонетными, согласно общим стандартам, маркируются буквой B. Некоторые российские производители маркируют свою продукцию такого типа кириллической буквой Ш.
  2. В США некоторые компании лампочки E27 обозначают буквой M. Причем стандартная маркировка E27 тоже присутствует на рынке.
  3. Миниатюрные штифтовые цоколи могут обозначаться не только основным символом B, но и дополнительным – a.
  4. Отдельным подвидом выступают автомобильные лампы, они обозначаются буквой H.

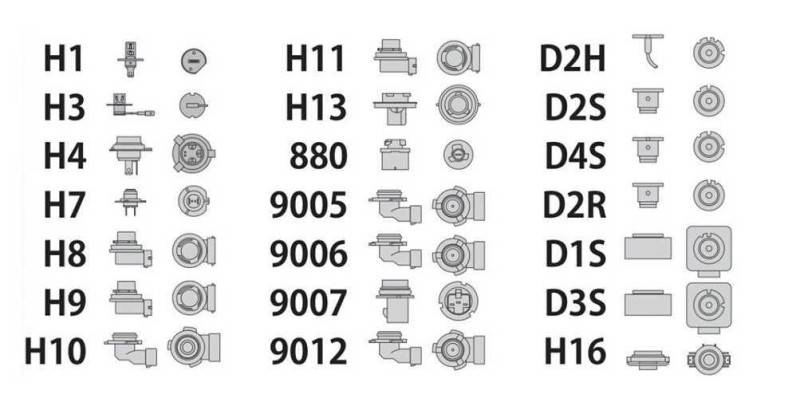

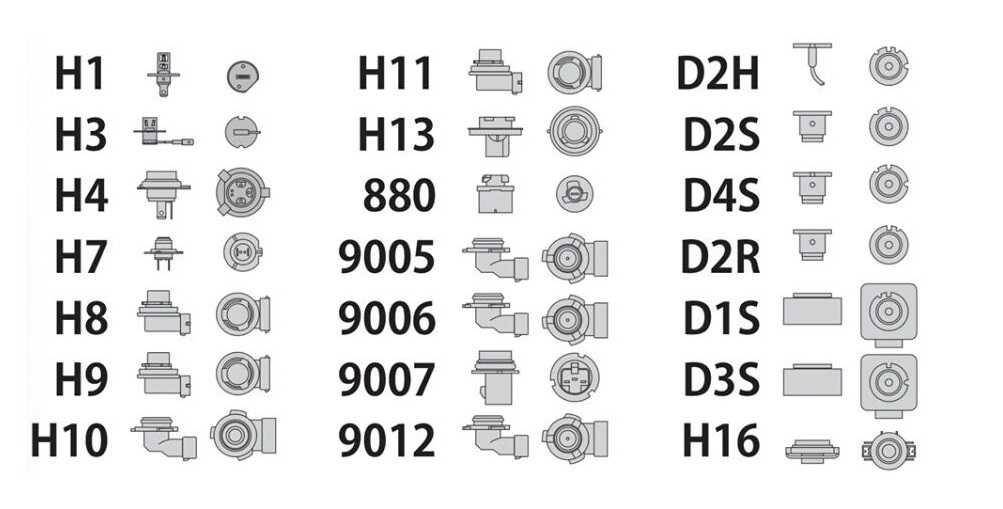

Автомобильная осветительная продукция.

Для закрепления информации видео.

Штырьковый цоколь

Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G – указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков. Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.

Лампы с таким цоколем имеют расстояние между центрами штырьков – 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.

– лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

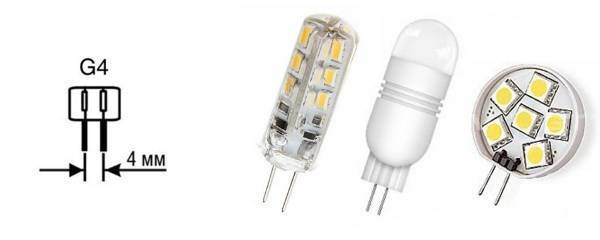

– Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

– такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.

Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.

– это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.

– имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.

Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.

В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.

Технические характеристики галогенных источников света.

  1. Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
  2. Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
  3. Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
  4. Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
  5. Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
  6. Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Описание цоколя G4 – размеры и характеристики

По маркировке основания лампы можно узнать, как она устроена. Так, тип цоколя G4 относится к продукции штырькового вида. Это значит, что вместо привычного большинству пользователей резьбового основания конструкцией предусмотрено 2 выступающих элемента. Расстояние между центрами штырьков цоколя составляет 4 мм, о чем можно узнать по маркировке. Диаметр каждого из них – 0,7 мм, длина – 8,25 мм.

Еще недавно такой вариант конструкции использовался только при производстве ламп дневного света. Сегодня область их применения существенно расширилась. Модели этой конструкции задействуют при производстве светодиодных, галогенных, люминесцентных ламп. В каждом из случаев отличаются размеры колбы, мощность и общие габариты вместе с выступающими элементами. Данные параметры каждый производитель задает в индивидуальном порядке.

Прослеживается зависимость между главными характеристиками. Так, изделия с минимальными габаритами отличаются небольшой мощностью, а значит, световой поток будет посредственным. Наиболее крупногабаритные лампочки со штырьковым основанием светят ярко, но и потребляют в несколько раз больше электроэнергии. Исключение составляют светодиодные модели. Лампы, оснащенные основанием G4, часто подключаются к источнику питания 12 или 24 В, но встречаются исполнения, рассчитанные на 220 В.

Цоколь изготавливается из разных материалов:

  • керамика;
  • металл;
  • пластик.

Первые два варианта считаются наиболее надежными. Пластик хоть и отличается термостойкостью, но при эксплуатации в совокупности с галогенной лампой быстро потеряет свойства. Такие модели могут применяться вместе со светодиодными источниками света. Металлический, а также керамический цоколь характеризуется длительным периодом эксплуатации, т. к. отличается максимальной надежностью. При производстве галогенных лампочек предпочтение отдается керамическому основанию.

Некоторые страны выпускают аналогичные модели, но с другой маркировкой – GY4. По характеристикам они часто идентичны цоколю в исполнении G4, но расстояние между штырьками иногда отличается на доли миллиметров. Штырьковое основание является несъемным.

Изделия, оснащенные таким цоколем, представлены разными видами: с открытым и закрытым источником света. К первой группе относятся только светодиодные лампочки. Световые элементы в них ничем не защищены. Причем количество светоизлучающих диодов существенно варьируется: от нескольких штук до десятка единиц. К закрытым лампочкам относят галогенные, люминесцентные аналоги. Цоколь в исполнении G4 предназначен для источников света капсульного типа.

Производители качественных галогенных ламп.

Для дома удобнее применять резьбовой цоколь.

Для освещения квартир подходят все модели кроме линейных. Хороший вариант  — лампы с внешней колбой. Они специально разработаны в качестве замены лампам накаливания. Но лучше уточнить в инструкции к люстре или светильнику, какие лампочки с ним совместимы.

Обратите внимание на тип цоколя лампочки и необходимое напряжение. Для обычных люстр удобнее привычные резьбовые Е14 и Е27. Во избежание дополнительных сложностей с подключением выбирайте лампы, работающие от переменного тока

Во избежание дополнительных сложностей с подключением выбирайте лампы, работающие от переменного тока.

Перед покупкой рассчитайте суммарную мощность лампочек: она не должна превышать нагрузку люстры.

Поскольку галогенные лампы сильно нагреваются, располагайте их на достаточном расстоянии от пластиковых и бумажных материалов.

Среди производителей выделяются следующие:

  1. Osram. Немецкий изготовитель, соблюдающий мировые стандарты качества. Специализируется на выпуске разнообразных источников света. Для бытового применения изготавливают галогенные лампы разного дизайна и мощности.
  2. Philips. Производитель из Нидерландов. Лидирует на рынке осветительных приборов. Выпускает светильники для освещения дома, прожекторов, для автомобилей. Лампы для фар комплектуются специальным фильтром, который уменьшает их пожелтение.
  3. Navigator. Российский производитель. Изготавливает источники света по российским и мировым стандартам качества. Специализируется на галогенных лампах для внутреннего и наружного освещения.
  4. Camelion. Российский производитель, ставящий качество на первый план. Источники света неоднократно проверяются, в том числе в собственных лабораториях. Лидирует в выпуске светильников для дома и офисов.

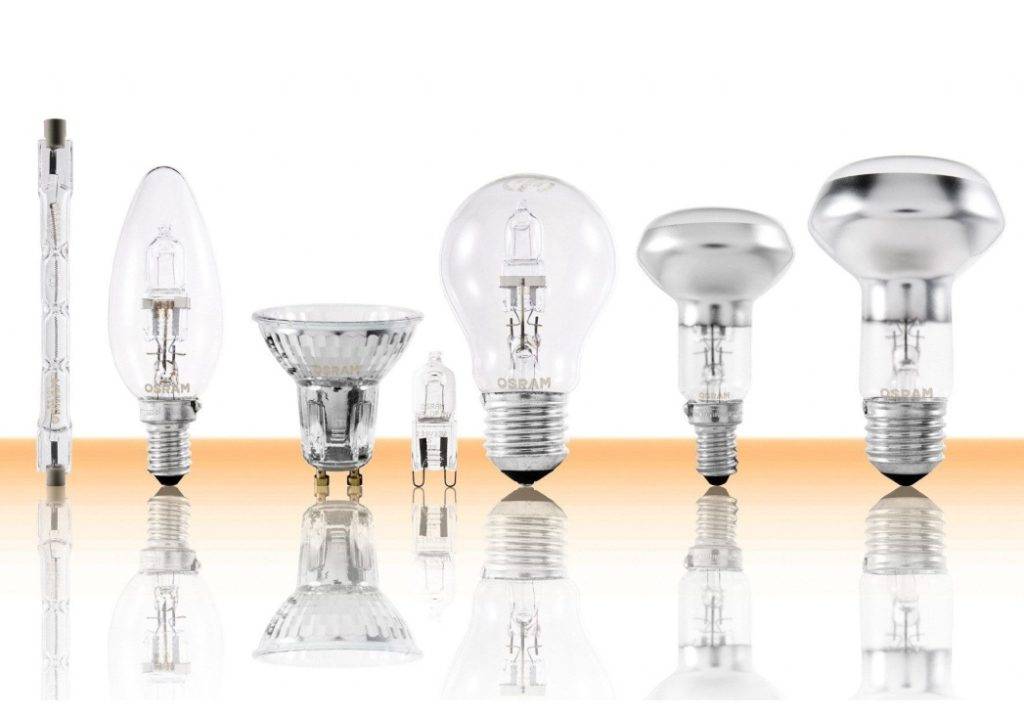

Типоразмеры цоколей: сферы применения + фото

Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.

Резьбовые (E)

Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.

Резьбовые элементы.

Размеры резьбовых лампочек разделяют на 4 категории:

  • E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
  • E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
  • E27 – самый популярный вариант, также применяется для освещения средней мощности;
  • E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.

Штыковые (G)

В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.

Штырьковое соединение.

Распространенные штырьковые типоразмеры:

  • G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
  • G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;
  • GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
  • G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
  • G23 – устанавливается в светильниках подвесных и настольных.

Настольные (2G11)

Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.

УФ светильник с 2G11.

С глубоким контактом (R)

Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.

Схема контактов R7s.

Штифтовые (B)

Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.

Конструкция с штифтом фиксации.

Софитные (S)

Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).

Софитные осветительные элементы.

Фокусирующие (P)

В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.

Цоколь автомобильной лампы P20d

Телефонные (T)

Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.

Миниатюрные лампочки T5

Проволочные или бесцокольные (W)

Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.

Устройства с символом W

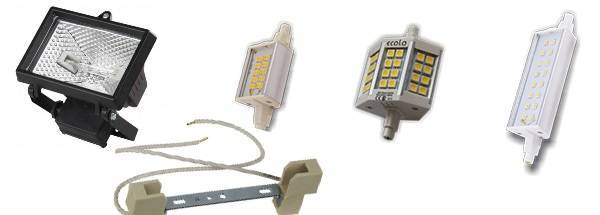

Разновидности ламп с цоколем r7s

Посетив магазин электротехники и изучив ассортимент, вы обнаружите лампы R7S двух разновидностей — спрятанные в стеклянной колбе и изделия открытого типа без защитной оболочки. Лучше всего приобретать устройства первого вида, поскольку стекло предоставляет дополнительную защиту от проникновения влаги и пыли.

Одной из моделей серии R7S является лампа 118 (что указывает на длину изделия — 118 мм). Это самое распространенное устройство, применяемое в светильниках средних и больших габаритов. В более компактных источниках света, включая переносные фонари, применяются лампы 78 мм, форма которых в точности повторяет бочонок.

Главное отличие разных моделей ламп R7S связано с мощностью. Верхняя планка невелика и обычно составляет 6, а среднее значение — 4 Вт. Существует несколько правил и рекомендаций по выбору светодиодных изделий R7S.

Принцип действия и целевое назначение

Несмотря на компактные размеры, лампочки G4 могут использоваться в быту и при организации промышленной системы освещения.

Основные направления использования:

  • дизайнерские решения при обустройстве подвесных конструкций, а незначительный нагрев позволяет применять такие источники света вместе с натяжным потолком;
  • возможно использование в качестве декоративных элементов для предметов мебели;
  • авто-, мотто-техника (системы подсветки, освещения).

Вне зависимости от исполнения (2W, 3W, 5W и пр.) лампочки G4 характеризуются компактными габаритами, что особенно заметно при сравнении с аналогами 20W. Количество диодов определяется уровнем силы света, которую обеспечивает изделие. Причем все чипы располагаются на поверхности корпуса лампы ввиду ее небольших размеров.

Чем больше мощность, тем больше её форма и количество диодов.

Подключать источник света данного вида можно и к сети 220 вольт, но более распространены лампочки, представляющие группу низковольтной осветительной продукции (12V).

Отличие форме: кукуруза, свечка, капсульные на плате

В качестве цоколя используется два проволочных контакта, значение расстояния между которыми зашифровано в обозначении лампы (G4). В результате такая конструкция позволяет без проблем установить осветительный элемент любой мощности (2W, 3W, 5W) в предназначенный для этого разъем. Для лампочек, подключаемых к сети 12В, потребуется блок питания, чтобы обеспечить нормальные условия работы.

Принцип действия лампы G4 аналогичен ряду светодиодных аналогов: световая энергия продуцируется из электрического эквивалента посредством полупроводникового кристалла и процессов, происходящих в нем при подключении к сети 12В. Еще одна особенность функционирования таких лампочек заключается в преобразовании переменного тока в постоянный. В разных источниках света это происходит посредством встроенного или внешнего драйвера. В большинстве случаев G4 не содержит драйвер 12В, он располагается вне лампы.

Резьбовые цоколи ламп

Самый распространённый способ соединения лампы с патроном достигается при помощи резьбового (винтового) цоколя. В технической документации к лампам он обозначается как Exx, где E – первая буква фамилии изобретателя (Edison), а xx – диаметр в миллиметрах. Этот быстрый и, главное, безопасный способ соединения был разработан в 1909 году и, несмотря на множество альтернативных решений, до сих пор занимает лидирующие позиции.

Лампу с резьбовым цоколем по часовой стрелке вкручивают в патрон, один из контактов которого соединяется с нулевым проводом, а второй – с проводом от выключателя. При таком подключении на токоведущих частях светильника отсутствует опасное напряжение, если выключатель находится в положении «выключено». С учетом того, что напряжение электрической сети разных стран сильно отличается, было разработано несколько диаметров резьбового цоколя. В Европе и превалирующей части азиатских стран, где сеть переменного тока питается напряжением 220-230 В 50 Гц, стандартным считается цоколь Е14, Е27 и Е40.

Е27 или ES – самый популярный цоколь лампочки, который перекочевал от нити накала сначала к энергосберегающим компактным люминесцентным, а затем и к светодиодным лампам. Он настолько надёжен и удобен в эксплуатации, что им оснащают наибольшее количество осветительных систем. При этом новые источники света всячески подстраивают под стандарт Е27.

Е40 или GES применяют в лампах большой мощности. Например, лампы накаливания с диаметром цоколя 40 мм мощностью 500 Вт используют в освещении улиц и производственных цехов. Появившиеся КЛЛ и LED-лампы, хоть и потребляют в несколько раз меньше энергии, также выпускают с цоколем Е40, чтобы не менять более дорогостоящие светильники.

https://youtube.com/watch?v=N720DU7smKg

Во времена СССР имели популярность миниатюрные лампочки Е10, рассчитанные на низкое напряжение (2,5-6,3 В). Они применялись в подсветке низковольтной аппаратуры и ёлочных гирляндах, но с появлением ярких светодиодов ушли в историю.

В Северной и частично в Латинской Америке используют другие резьбовые типы цоколей ламп, а именно Е12, Е17, Е26. Такие лампы рассчитаны на сеть 115В/60 Гц, и их нельзя эксплуатировать в других странах.

Во время покупки светильника следует обращать внимание не только на размер патрона, но и на форму плафона. Некоторые плафоны рассчитаны исключительно на «миньон» и желание вкрутить более мощную лампочку (большого размера) может закончиться неудачей

В таком случае советуем приобрести компактную светодиодную лампу на 220 В с подходящей формой колбы. Благодаря повышенной светоотдаче и низкой температуре корпуса, этот источник света можно использовать в любых домашних светильниках.
