Что такое гильзы для опрессовки проводов
Гильзы для опрессовки проводов – это специальные элементы, которые используются для создания надежных и прочных соединений между проводами. Они представляют собой металлические трубки, которые обжимаются с помощью специальных пресс-клещей. Гильзы для опрессовки проводов требуются в различных сферах, где необходимо обеспечить надежную и безопасную электрическую связь.
Суть обжима гильз
Обжим гильз заключается в прессовании медных или алюминиевых трубок на концы проводов. Гильзы обжимаются таким образом, чтобы создать надежное и прочное соединение между проводами. Обжатые гильзы обеспечивают надежную электрическую связь между противоположными проводами и защищают их от внешних воздействий.
Правила выбора гильз для опрессовки проводов
Для правильного выбора гильз для опрессовки проводов необходимо учесть следующие факторы:
- Материалы проводов: гильзы могут быть предназначены для медных или алюминиевых проводов.
- Размеры проводов: гильзы должны соответствовать размерам проводов, чтобы обеспечить надежное соединение.
- Тип обжимки: существуют различные типы обжимок, такие как луженые и термоусаживаемые.
- Инструменты для опрессовки: для обжатия гильз требуются специальные пресс-клещи или инструменты.
Преимущества использования гильз для опрессовки проводов
Использование гильз для опрессовки проводов имеет следующие преимущества:
- Надежное соединение: обжатые гильзы обеспечивают надежное и прочное соединение между проводами.
- Защита проводов: гильзы защищают провода от внешних воздействий, таких как влага и коррозия.
- Простота монтажа: процесс монтажа гильз для опрессовки проводов достаточно прост и не требует специальных навыков.
- Широкий спектр применения: гильзы используются в различных сферах, включая строительную и электротехническую.
Основные ошибки при использовании гильз для опрессовки проводов
При использовании гильз для опрессовки проводов следует избегать следующих ошибок:
- Неправильная подготовка проводов: перед обжатием гильз необходимо правильно подготовить провода, удалив изоляцию и прочистив жилы.
- Использование неподходящих материалов: гильзы должны быть изготовлены из материалов, совместимых с проводами, чтобы избежать коррозии и надежно соединить провода.
- Неправильный выбор размеров гильз: гильзы должны соответствовать размерам проводов, иначе соединение может быть ненадежным.
- Неправильное использование пресс-клещей: пресс-клещи должны быть правильно настроены и использованы для обжатия гильз.
Пошаговая инструкция по использованию гильз для опрессовки проводов
Для правильного использования гильз для опрессовки проводов следуйте следующей пошаговой инструкции:
- Подготовьте провода: удалите изоляцию с концов проводов и прочистите жилы.
- Выберите подходящие гильзы: выберите гильзы, соответствующие размерам проводов и изготовленные из подходящих материалов.
- Наденьте гильзы на концы проводов: наденьте гильзы на концы проводов так, чтобы они плотно прилегали к жилам.
- Используйте пресс-клещи: используйте специальные пресс-клещи для обжатия гильз. Настройте пресс-клещи в соответствии с размерами гильз.
- Обжимайте гильзы: обжимайте гильзы с помощью пресс-клещей, чтобы создать надежное и прочное соединение.
- Проверьте соединение: проверьте соединение на надежность и отсутствие люфта.
- Заизолируйте соединение: после обжатия гильзы заизолируйте соединение, чтобы защитить его от внешних воздействий.
В зависимости от конструктивных особенностей и требований, гильзы для опрессовки проводов могут быть монтажные или изолированные. Монтажные гильзы используются для соединения проводов без изоляции, а изолированные гильзы имеют дополнительную изоляцию для защиты соединения от влаги и коррозии.
Таким образом, гильзы для опрессовки проводов являются важными элементами для создания надежных соединений между проводами. Правильный выбор гильз, правильная подготовка проводов и использование специальных инструментов позволят обеспечить надежное и прочное соединение, которое будет долговечным и безопасным.
Виды гильз и обжимной инструмент
Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.
Таблица. Типы выпускаемых гильз
Наименование | Материал | Описание | |
Медь | Алюминий | ||
ГМ | + | – | Без защитного покрытия, внешне похожи на обрезки трубы |
ГМЛ | + | – | Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления |
ГА | – | + | Для сочленения кабелей, изготовленных из алюминия |
ГАМ | + | + | Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки |
ГСИ | + | – | Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций |
Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.
Инструмент для обжима клемм
При монтаже клемм на кабель используется специальный обжимной инструмент, другое название пресс-клещи или кримпер от английского cлова crimper
Чтобы подобрать инструмент для обжима клемм, надо определиться с клеммами которые планируется использовать. Существует несколько разновидностей клемм по их монтажу на кабель:
Клеммы и втулки с изолированным трубчатым зажимом кабеля
Клеммы с лепестковым зажимом кабеля имеют два парных лепестка, одни короткие для зажима самого проводника, вторые длинные для зажима кабеля вместе с изоляцией. Для обжима клемм с лепестковым зажимом кабеля используют клещи с направляющими для лепестков, с помощью которых лепестки загибаются навстречу друг другу. Также клещи, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Соответственно для качественного монтажа клемм, сечение кабеля должно совпадать с размером клеммы.
Перечень инструмента для монтажа лепестковых клемм:
- HT-230C/HT-236Chttps://www.brownbear.ru/goods/1330.html
- YY-78-319https://www.brownbear.ru/goods/16693.html
- HT-5532CLhttps://www.brownbear.ru/goods/30840.html
- YY-78-319https://www.brownbear.ru/goods/16693.html
- HT-5132CLhttps://www.brownbear.ru/goods/17281.html
- YYT-12https://www.brownbear.ru/goods/16696.html
Для обжима неизолированных цилиндрических клемм и втулок используются клещи с «V-образным» профилем обжима. Такие клещи продавливают стенку цилиндрической клеммы или втулки, тем самым создают надежное соединение клеммы с кабелем. Также для надежного соединения, сечение кабеля должно совпадать с размером клеммы. Для клемм под большое сечение кабеля используются более мощные клещи с длинными ручками.
Перечень инструмента для монтажа клемм без изоляции:
- HT-301N/HT-336N/HT-236Nhttps://www.brownbear.ru/goods/1335.html
- MT-504https://www.brownbear.ru/goods/1333.html
- LY-2045Dhttps://www.brownbear.ru/goods/12818.html
- KSTHX-50https://www.brownbear.ru/goods/12817.html
- YYT-9https://www.brownbear.ru/goods/16695.html
- YYR-509https://www.brownbear.ru/goods/16697.html
- YYR-510https://www.brownbear.ru/goods/16694.html
- YYR-512https://www.brownbear.ru/goods/16698.html
- HT-5135N1https://www.brownbear.ru/goods/17282.html
- HT-5120https://www.brownbear.ru/goods/17283.html
Для обжима изолированных клемм и втулок используют клещи с овальным профилем губок, чтобы при монтаже не повредить изоляцию. На губки обжимного инструмента наносятся цветные метки: красный, синий и желтый, которые соответствуют цвету изоляции клеммы. Обжим происходит поверх изоляции клеммы, монтаж получается аккуратным, прочным и уже сразу изолированным.
Перечень инструмента для монтажа клемм с изоляцией:
- HT-301H/HT-236H/HT-336Hhttps://www.brownbear.ru/goods/1327.html
- YAC-11https://www.brownbear.ru/goods/16684.html
- YY-78-320
Разновидности и маркировка элементов
Наглядным примером неправильного соединения электрокабелей служит электрический щиток, в котором изоляция проводки оплавлена после скрутки токопроводящих жил. Обжимка проводов позволяет предотвратить нагрев места контакта даже при возрастании тока нагрузки. Поэтому существенно уменьшается вероятность возникновения пожара. Если кабель соединен качественно с подключаемым устройством, тогда уменьшается сопротивление перехода.
Наконечники и гильзы – профессиональная альтернатива скруткам, болтовым и винтовым соединениям. Они полностью снимают или максимально минимизируют переходное сопротивление. Такая электротехническая продукция предназначена в основном для многожильных кабелей.
Гильзы – надежная альтернатива другим способам соединения проводов Источник chint.ru
Обжимка для проводов из меди изготавливается из цельнотянутых трубок, созданных из такого же сплава. При этом популярным наконечником является изделие, которое с одной стороны сплюснуто. В этой части оно еще имеет отверстие, позволяющее выполнять винтовое соединение.
Наконечники изготавливаются без защитного покрытия под электропроводку разного сечения. Отверстия под винтовой крепеж то же создаются различного диаметра. Это позволяет подобрать нужное изделие для выполнения конкретного соединения. Производятся также луженые электролитические наконечники. Этот вид изделий изготавливается с различными крепежными отверстиями.
Для маркировки наконечников без покрытия используется аббревиатура ТМ. После букв производители указывают сечение подходящего электропровода и диаметр отверстия для винтового крепления. При этом наконечники с покрытием обозначаются аббревиатурой ТМЛ. После этих букв указываются аналогичные параметры, как и для изделий без покрытия.

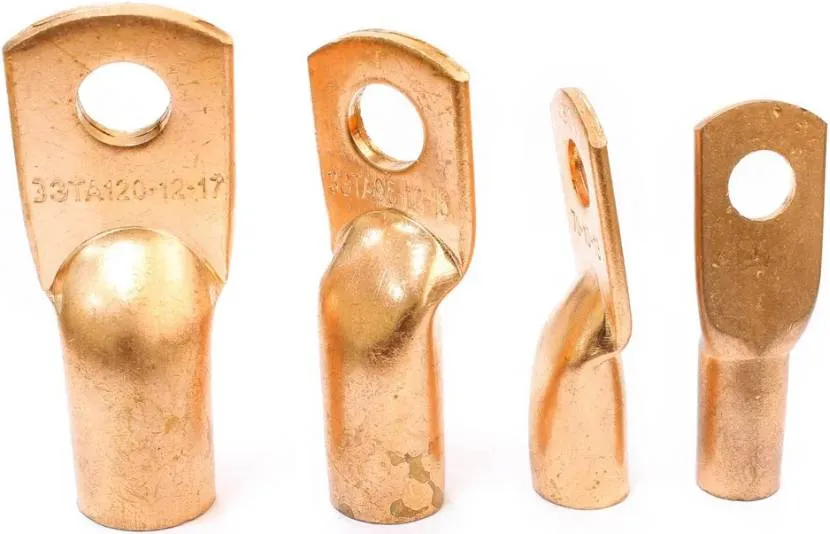

Наконечники ТМЛ с покрытием Источник satu.kz
Производители еще выпускают наконечники, в конструкции которых присутствует контрольное окошко. Изделия изготавливаются из меди. Имеющееся окошко позволяет контролировать проводимую опрессовку. Для маркировки таких наконечников используется аббревиатура ТМЛ(о). Отличаются эти изделия возможностью их установки на кабельную продукцию с помощью пайки и при использовании припоя. Этот вариант монтажа исключает возникновение переходного сопротивления.
Еще существуют алюмомедные элементы. Их применяют, когда требуется соединить медный провод с кабелем из алюминия. В таком исполнении производители выпускают наконечники со сплюснутым концом и цилиндрические гильзы.

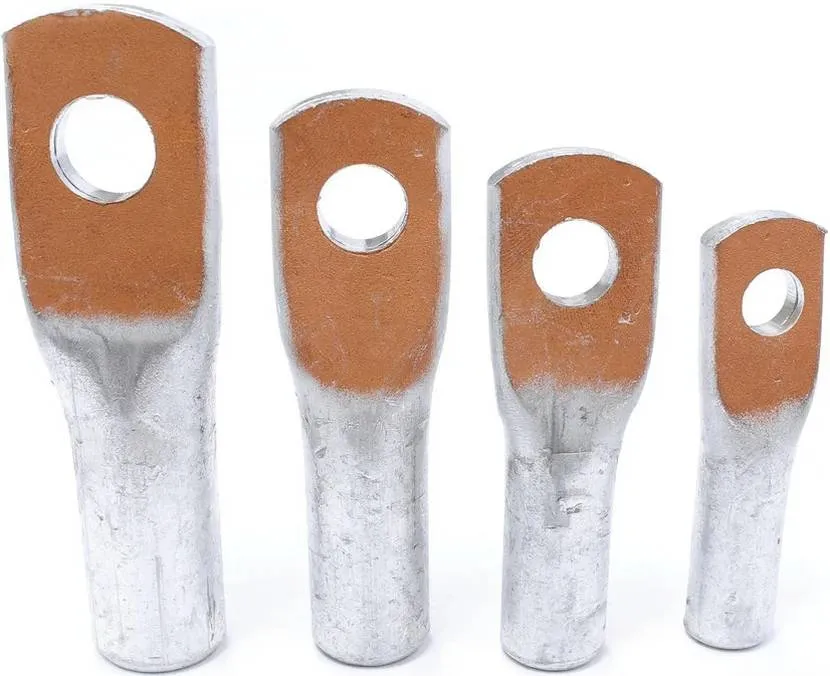

Алюмомедные оконечные элементы Источник satu.kz

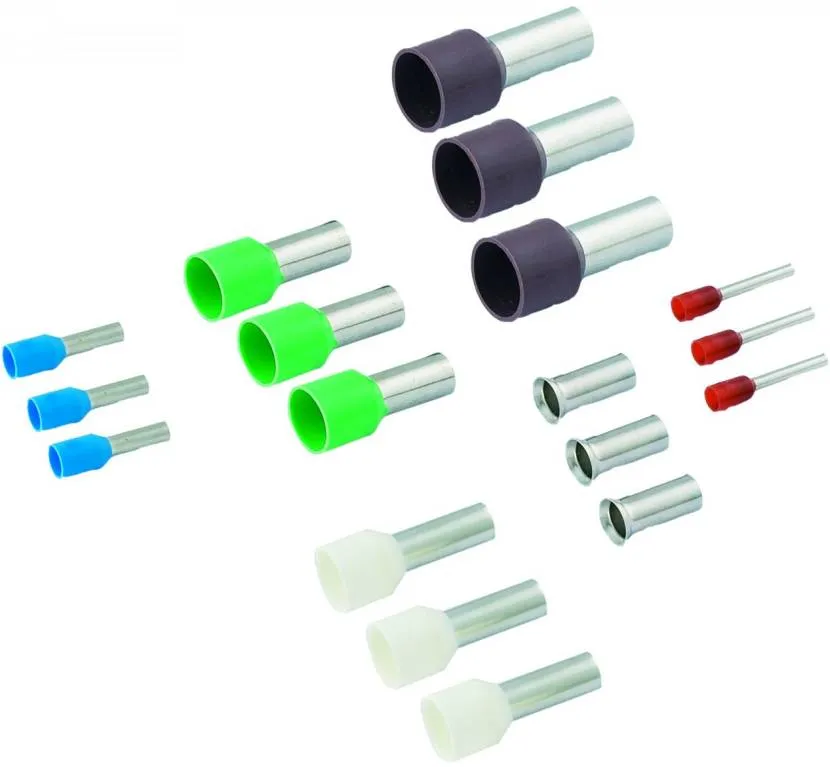

Востребованы также штифтовые соединительные элементы. Эта разновидность наконечников используется для подключения к электрическим приборам маленького размера. В частности, их применяют, когда устанавливают автоматические выключатели. Наконечники-штифты – это идеальный вариант, обеспечивающий хороший контакт, если выполняется подключение к устройствам с маленькими зажимными креплениями. Для маркировки этих соединительных изделий производители применяют аббревиатуру НШП.
Как соединить провода с помощью опрессовки гильзами правильно
Вариантов соединения проводов придумано большое множество — от простой скрутки до сложнейших сварочных аппаратов. Однако среди этого разнообразия нет идеального способа. При работе электросети в номинальных или пиковых нагрузках можно найти достоинства и недостатки в каждом методе. Опрессовка с помощью гильзы – это иногда единственный правильный метод.
Назначение, виды гильз и обжимной инструмент
Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.
Таблица. Типы выпускаемых гильз
| Наименование | Материал | Описание | |
| Медь | Алюминий | ||
| ГМ | + | — | Без защитного покрытия, внешне похожи на обрезки трубы |
| ГМЛ | + | — | Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления |
| ГА | — | + | Для сочленения кабелей, изготовленных из алюминия |
| ГАМ | + | + | Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки |
| ГСИ | + | — | Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций |
ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.
Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.
Особенности и правила обжима проводов
Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.
После подготовительных работ можно приступать к обжиму. Последовательность действий:
- Очистить жилы от изоляции, соединить их в пучок.
- Надеть наконечник, заполнить пустоты обрезками кабеля.
- Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
- Торчащие края жил обрезать.
- Для изоляции открытых частей применить термоусадочную трубку.
- Кабели плотно скрутить и уложить.
Преимущества и недостатки
Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.
Метод обжатия имеет следующие преимущества:
- Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
- С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
- Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
- Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
- Быстро осуществляют монтаж.
- Эксплуатационное обслуживание не проводят.
Схемы подключения кабелей с витыми парами
Последовательность укладки жил в коннектор зависит от назначения схемы и стандартов аппаратуры передачи данных. Существуют два основных стандарта аппаратуры, Т568А и Т568В. Форма пластикового разъема под них стандартизирована это RJ45, отличие при подключении в последовательности укладки жил, это выглядит, как показано на картинке:
Роутер с компьютером подключаются по схеме стандарта Т568В.
Кроме стандартов, при выборе схемы учитывается вид и функциональное назначение оборудования. Существует два варианта схем:
- прямая последовательность укладки, когда подключается роутер или свич к компьютеру;
- перекрестный вид применяется в соединениях роутера с роутером или компьютера с компьютером.
Основные ошибки при опрессовке проводов
Правильная опрессовка проводов является важным этапом в монтаже электрических систем и обеспечивает надежное и безопасное соединение. Однако, при выполнении данной операции могут возникнуть различные ошибки, которые могут привести к неполадкам и опасным ситуациям.
1. Неправильный выбор гильз
Один из основных факторов, влияющих на качество опрессовки проводов, – это правильный выбор гильз
Важно учитывать требуемые размеры гильз, а также материал, из которого они изготовлены. Например, для медных проводов рекомендуется использовать медные гильзы, а для алюминиевых – алюминиевые гильзы
2. Неправильная подготовка проводов
Для проведения опрессовки проводов необходимо правильно подготовить их. Одна из распространенных ошибок – недостаточная длина обнаженной жилы. При опрессовке проводов жила должна быть достаточно длинной, чтобы обеспечить надежное и прочное соединение.
3. Неправильное использование инструментов
Для опрессовки проводов необходимы специальные инструменты, такие как пресс-клещи или фен для термоусадочной изоляции. Ошибкой является неправильное использование этих инструментов, что может привести к неправильной опрессовке и ненадежному соединению проводов.
4. Неправильная техника опрессовки
Еще одна распространенная ошибка – неправильная техника опрессовки
Важно следовать инструкции и правильно выполнить опрессовку в соответствии с рекомендациями производителя гильз и инструментов. Неправильная опрессовка может привести к неполадкам и повреждению проводов
5. Недостатки изоляции
При опрессовке проводов также важно обратить внимание на состояние изоляции. Недостатки изоляции могут привести к короткому замыканию и опасным ситуациям. Перед опрессовкой необходимо проверить изоляцию проводов и при необходимости заменить ее
Перед опрессовкой необходимо проверить изоляцию проводов и при необходимости заменить ее.
6. Неправильный выбор комбинированных гильз
Комбинированные гильзы могут иметь преимущества в определенных сферах применения, однако их выбор необходимо осуществлять с учетом конкретных требований и характеристик проводов. Неправильный выбор комбинированных гильз может привести к ненадежному соединению и повреждению проводов.
7. Неправильный выбор медных или алюминиевых гильз
Выбор между медными и алюминиевыми гильзами зависит от типа проводов и их характеристик. Неправильный выбор может привести к неполадкам и повреждению проводов. Необходимо учитывать требования и рекомендации производителей гильз и проводов при выборе материала гильз.
8. Неправильные размеры гильз
Еще одна распространенная ошибка – использование гильз неправильных размеров. Неправильные размеры гильз могут привести к ненадежному соединению и повреждению проводов. При выборе гильз необходимо учитывать требования и рекомендации производителей.
9. Неправильное применение гильз
Некоторые гильзы имеют особенности применения, например, луженые гильзы или гильзы противоположных размеров. Неправильное использование таких гильз может привести к ненадежному соединению и повреждению проводов. При выборе гильз необходимо учитывать их особенности применения.
10. Отсутствие дополнительных инструкций
Некоторые гильзы требуют использования дополнительных инструкций или инструментов для правильной опрессовки проводов. Отсутствие таких инструкций может привести к неправильной опрессовке и ненадежному соединению проводов. При выборе гильз необходимо учитывать наличие необходимых дополнительных инструкций.
Важно помнить, что правильная опрессовка проводов – это не только соблюдение инструкций и рекомендаций, но и учет всех особенностей и требований конкретной системы и проводов
Для чего нужны 8 проводов?
Следует сказать, что подобный вариант исполнения делался на перспективу. Еще в тот момент, когда только начал получать распространение высокоскоростной интернет, подобные кабели часто применялись во внутренних сетях. Иными словами, с их помощью подключали два и более компьютера или же соединяли с роутером, создавая тем самым общую сеть. В то время все провода имели только 4 провода. Подобные кабели представляли собой 100 мегабитную сеть, для которой была характерна высокая на тот момент скорость передачи данных.
Подключение интернет розетки RJ-45, обжим коннектора.
Однако постепенно стали создаваться более скоростные кабели, и потому сегодня у каждого есть возможность сделать сеть со скоростью передачи данных до 1 гигабит в секунду. Такая возможность предусмотрена у любой современной сетевой карты вне зависимости от того, является ли она встроенный или отдельной. И чтобы создать столько высокоскоростную сеть, мы должны иметь кабель с восемью проводами или 4 витых пары.
По этой причине желательно обжимать все восемь проводов, если вы приобрели именно такого исполнения кабель. Однако можно встретить и специальные кабели, у которых предусмотрено только 4 жилы.
Инструменты для опрессовки
В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:
- Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
- Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
- Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.
Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.
Пресс клещи
Пресс-клещи для обжима гильз и проводов
Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.
Существует несколько разновидностей пресс-клещей в зависимости от назначения:
- для обжима гильз;
- для удаления изоляционного слоя с жилы.
Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.
Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.
Модификации обжимных пресс клещей:
- Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
- Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.
Инструменты для опрессовки
Для опрессовки гильз и наконечников применяются следующие инструменты:
- гидравлические и механические прессы;
- гидравлический пресс ручного типа;
- механический пресс ручного типа;
- гидравлический пресс с электрическим приводом;
- пресс-клещи типа ПК – 1,2, 1М, 2М, 4.
Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.
Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.
Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.
