Установка выключателя: схема установки, как подключить провода

Что ещё может вызвать вопросы

Помимо стандартной схемы для подключения выключателей, могут использоваться и другие. Выключатель с одной кнопкой может управлять как одной лампочкой в люстре, так и целым комплексом освещения, но для этого существует свой принцип коммутации.

Подключаем выключатель с одной клавишей на две лампочки

Однокнопочный выключатель для двух и более лампочек подключают через фазу

Обратите внимание на схему внизу

Ни в коем случае не спаивайте провода, возможно, их нужно будет корректировать в дальнейшем

Нулевой проводник и фаза выходят из основного щитка и приходят к распределительному коробу, откуда ноль соединяется с нулём светильника, а фаза отправляется на выключатель. От него фаза уходит к фазе светильника. Организовав надёжное соединение, светильник будет исправно работать, в противном случае вы спровоцируете короткое замыкание. Все лампочки в данном случае соединяются последовательно.

Выключатель и розетка от одного короба-распределителя: особенности соединения

Подключение выключателя и розетки между собой возможно при использовании одного распределительного короба. Например, если вам необходимо сделать розетку в спальне, где есть только свет и выключатель к нему, нужно использовать следующую схему.

Блок из розетки и выключателя и отдельные устройства подключаются по разной схеме

Двухжильный кабель приходит в коробку, где производится вся коммутация. Сюда же заводим проводники от светильника, розетки и выключателя. От электрощита фаза соединяется с фазой розетки и входным контактом выключателя. Для этого используются специальные клеммы зажима. Далее от выходного контакта переключателя выходит проводник, подключающийся к контакту светильника. Ноль светильника коммутируется с нулём розетки и электрического щита в распределительном коробе.

Таким образом, вы получаете надёжные соединения всех возможных схем подключения одноклавишных выключателей: с подсветкой и без, на две лампы или одну. Уважаемые читатели, если у вас есть вопросы по одному из способов подключения, обращайтесь к нам через комментарии под статьёй. Мы обязательно свяжемся с вами в ближайшее время.

Подключение внутреннего одноклавишного выключателя

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

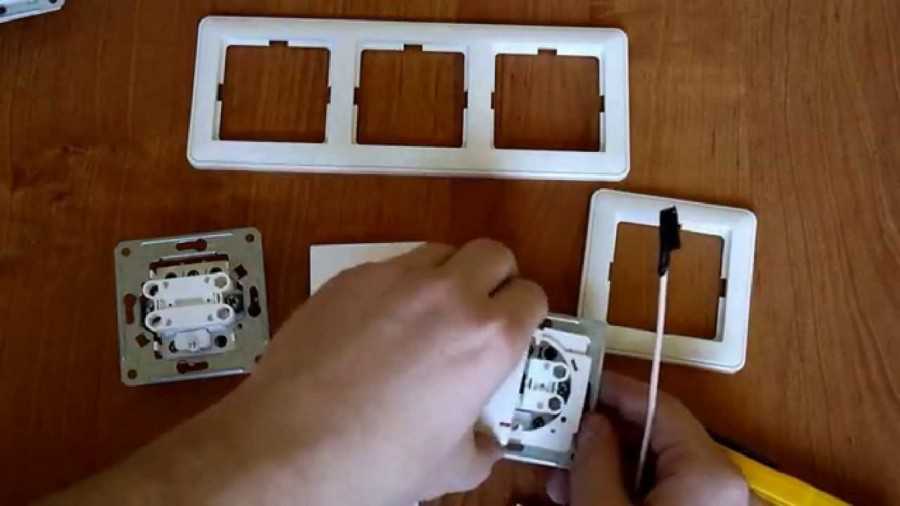

  1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
  2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
  3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
  4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.

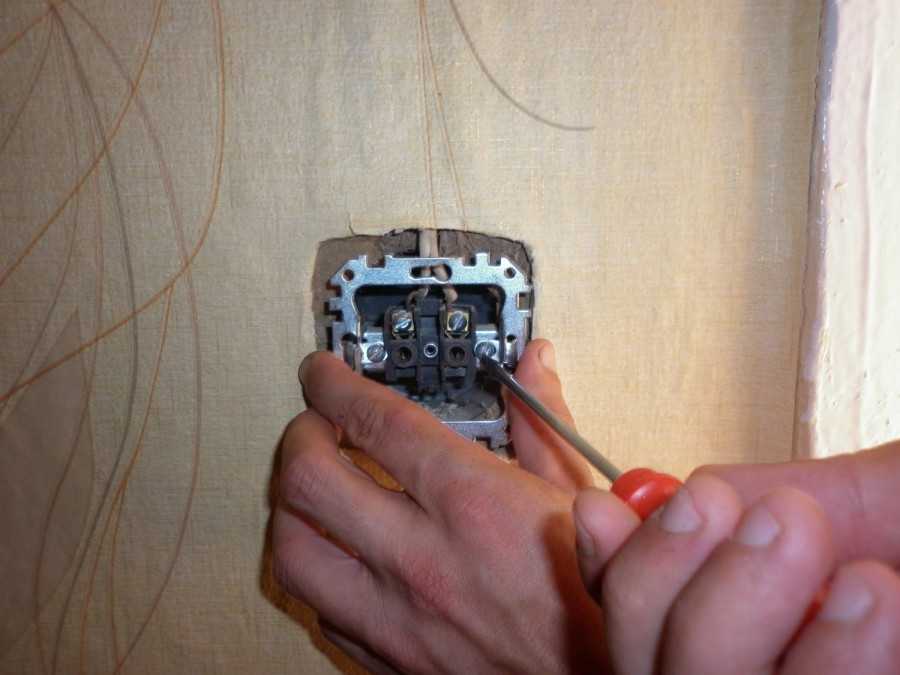

  5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
  6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
  7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

  1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
  2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

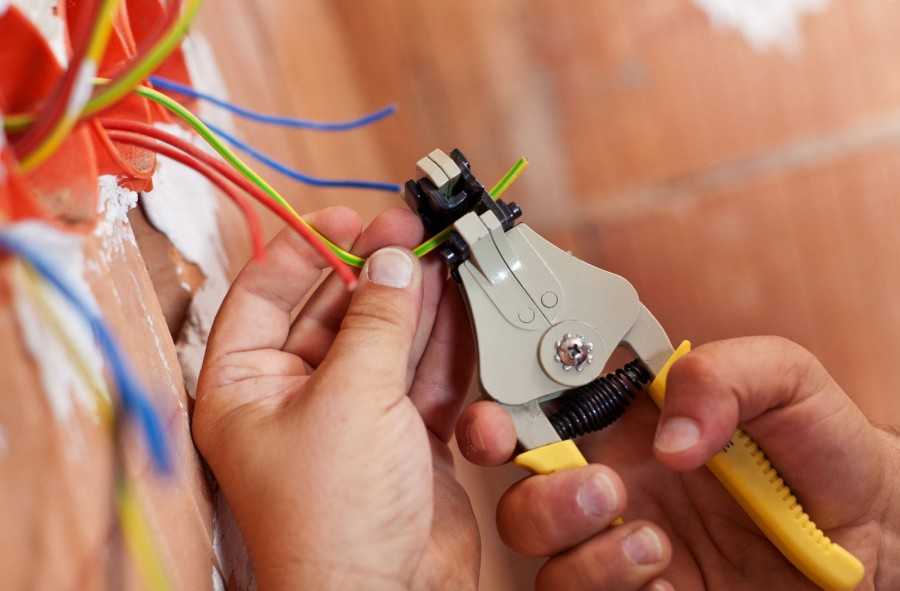

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

  1. Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:

    • Должна располагаться вдали от воды или источника влаги.
  2. Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
  3. При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
  4. Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
  5. Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:

    • Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
  6. Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
  7. Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
  8. Подключаем кабель к потребителю.
  9. Подключаем кабель к источнику энергии, который должен быть обесточен.
  10. Проводим изоляцию всех соединений, которые есть.
  11. Устанавливаем клавишу на место.
  12. Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

  1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий

Это особенно важно при замене световой точки на более «продвинутую»

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

  1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Подключение двухклавишного выключателя

Следующей будет схема, в которой задействован двухклавишный выключатель.

Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным (фазным) выводом независимо друг от друга.

Это позволяет создать две отдельные ветки из одного вводного провода, для управления питанием которых предусмотрена своя клавиша рубильника.

Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

В таком случае подключение не отличается от описанной выше. Единственное, следует определиться какая клавиша будет рабочей и к ее выходному выводу подключить фазную жилу.

При таком соединении вторая клавиша будет отключена.

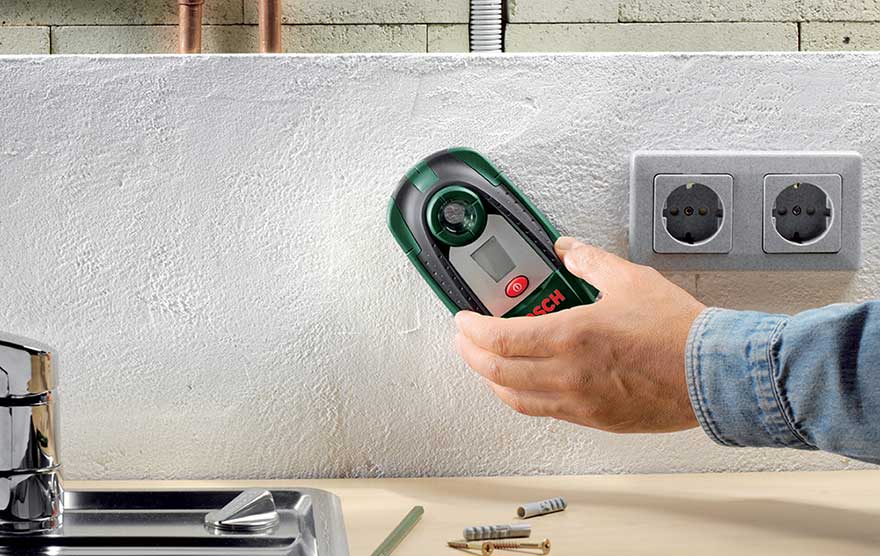

Как найти скрытую проводку в стене квартиры прибором и без

Теперь рассмотрим особенности подключения двух лампочек к такому прерывателю. То есть, по сути, создаем из одного фазной жилы две ветки.

Разница от описанной выше схемы сводится к тому, что у нас будет два вывода из коробки (каждый на свою лампу).

То есть, в распределительную коробку должно входить 4 провода – вводной, два выводных и от выключателя.

Еще важный момент – от прерывателя к распределительной коробке придется прокладывать трехжильный провод.

Одна из жил будет подключаться к входному выводу выключателя, а две других — к выходным.

Далее остается все правильно соединить. Здесь для удобства тоже следует использовать цвета оплеток.

К примеру, третьим цветом в трехжильном кабеле будет зеленый.

Соединение делается так:

  • Нулевой провод (синий) от ввода соединяем с двумя выводными соответствующего цвета (должна получиться скрутка, состоящая из трех жил);
  • Вводной фазный провод (коричневый) соединяем с таким же по цвету, ведущим на выключатель;
  • Две остальных жилы кабеля, ведущего на выключатель, нужно соединить с фазными жилами выводов. То есть, синюю нужно соединить с коричневой одной ветки, а зеленую – с коричневой другой ветви.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Все это более наглядно представлено на схеме.

После соединения все скрутки следует заизолировать и только после этого проверять работоспособность.

Важно знать: Беспроводные выключатели значительно упрощают подключение плафонов с одной лампочкой или большие люстры

Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

  • Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
  • Не касаться руками оголенных жил.
  • Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
  • Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
  • Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
  • Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
  • Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Читайте здесь! Установка выключателя — простая инструкция от профи! Схемы монтажа и подключения выключателя света своими руками

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Иные схемы

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.

Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.

В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).

Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.

То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.

Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.

То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.

Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.

Первая из них – с одноклавишным рубильником:

Вторая схема – с двухклавишным выключателем и большим количеством ламп:

Здесь читайте: Как правильно проводить монтаж электропроводки.

Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

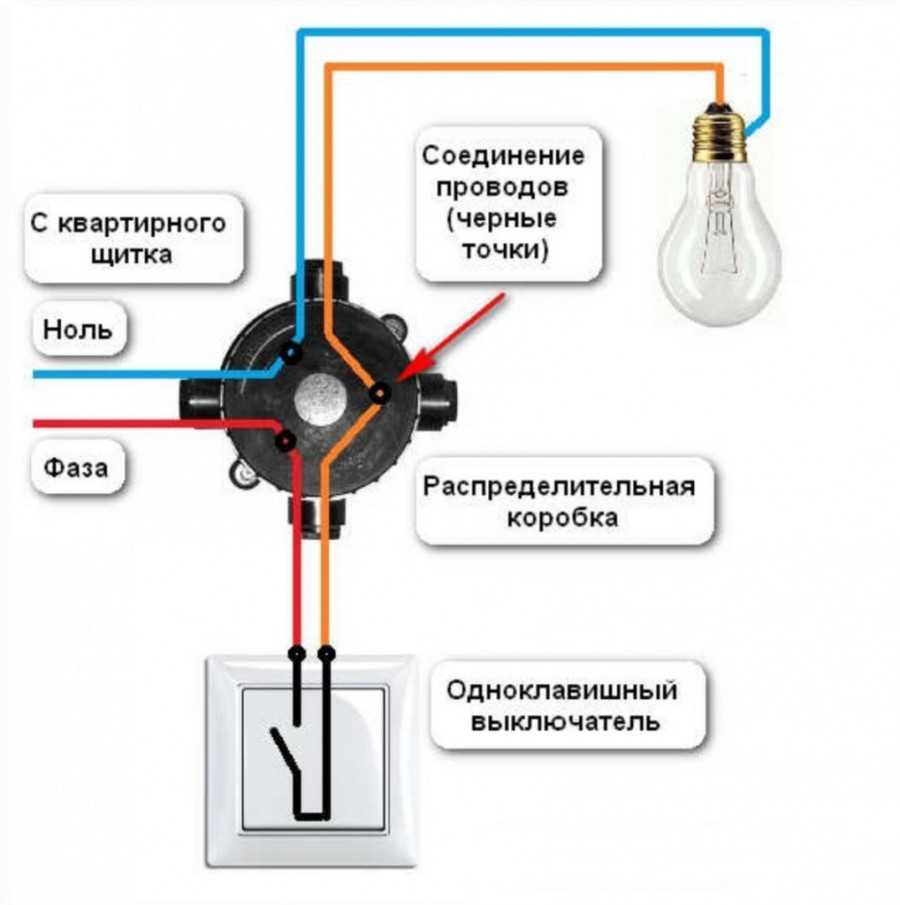

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

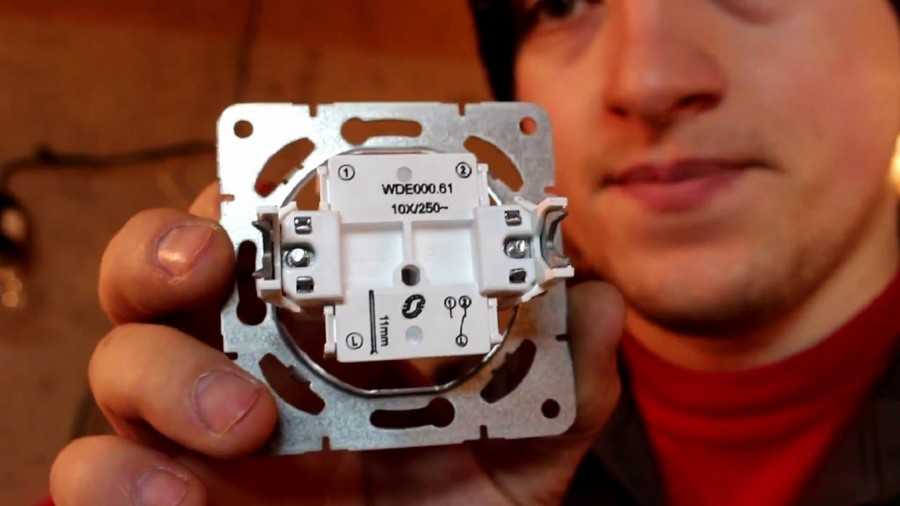

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

  • Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
  • Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

  1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
  2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
  3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
  4. Установить клавиши.

Общая схема электрификации помещений

Общую схему электрификации помещения условно можно разделить на две части – питающую потребителей и обеспечивающую освещение.

В первом случае все просто – от распределительного щита кидается проводка, (при надобности она разделяется), благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети.

Сами розетки при этом после подключения постоянно находятся под напряжением.

В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения – лампочек.

Для этого в схеме предусмотрены выключатели (рубильники), задача которых – при надобности прервать и восстанавливать цепь подачи напряжения на потребителя.

Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети.

Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке.

К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.

Раньше использовали выключатели, которые врезались в проводку. То есть, от распределительного щита кидалась напрямую проводка к патрону лампочки, а затем в нужном месте фазная жила провода разрезалась, и в этот разрыв устанавливался прерыватель.

Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

Такой метод запитки осветительных элементов сейчас практически не используется и типы подключения питания ламп несколько иные, но принцип используется тот же.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением  230÷250 В и токами до 10 Ампер.

Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения.

Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

  • На выключателе нужно прерывать фазную цепь электропитания;
  • Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

  • Малые размеры и небольшой вес.
  • Встроенной защиты от короткого замыкания.
  • Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
  • Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

  • выполняется зачистка концов проводов от изоляции;
  • при помощи индикатора необходимо определить фазовый провод;
  • при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
  • выполняется соединение проводами между собой нулевых клемм переключателей;
  • подключение отдельного провода второго выключателя к светильнику;
  • в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
