Замена розетки в квартире своими руками

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Метод укорачивания проводника

Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:

  1. согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;
  2. завести провод и поместить коробку в просверленную нишу;
  3. шпаклевкой замазать стену возле коробки и саму;
  4. подсоединить к устройству провода;
  5. по окончании процесса закрывают новое устройство крышкой.

Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.

Как заменить розетку на новую

Позвонила мне одна моя знакомая и попросила сделать розетку. Мол, проблема заключается в том, что розетка старая, шатается и постоянно выпадает из стены при вытаскивании вилки электроприбора. По ее словам я понял, что нужна полная замена розетки с реконструкцией подрозетника. Когда я пришел по вызову, то действительно увидел требующую ремонта розетку, поэтому решил написать о том, как заменить розетку своими руками.

Когда я снял крышку розетки, то увидел что распорные лапки расшатаны и уже не держат ее в гнезде. Можно было конечно попробовать зафиксировать сам механизм в стене, но это было бы лишь временное решения проблемы, тем более в стене не было подрозеточной коробки. Здесь нужна была полная модернизация с заменой розетки и установкой нового подрозетника.

Итак, как заменить розетку самостоятельно? В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места

А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.

Рассмотрим пошагово этапы замены электрической розетки. Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».

Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.

Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.

О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.

Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.

Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.

Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.

И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше. Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.

Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует. То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.

Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.

Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.

Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.

Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.

Главное – безопасность!

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

  1. Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
  2. Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
  3. Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
  4. Если монтаж электрооборудования осуществляется впервые, то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.

Как поменять двойную розетку

Если на место старой двойной розетки устанавливается такая же двойная новая, то проблем не возникнет совершенно никаких. Все операции выполняются в соответствии с ранее описанным алгоритмом.

А вот как поменять одинарную розетку на двойную – с этим вопросом сложностей будет чуть-чуть больше. Причем столкнуться вам придется с трудностями, совершенно не относящимися к электрике, так как механизм одинарных и двойных розеток совершенно аналогичен.

Дополнительные, но совершенно разрешимые трудности будут состоять лишь в расширении отверстия в стене. Оно должно иметь такие размеры, чтобы в него мог свободно поместиться подрозетник двойной розетки. Причем нельзя забывать о том, что между стенками отверстия и подрозетника должен иметься небольшой зазор, который при установке будет заполнен гипсом или каким-либо фиксирующим раствором.

Для расширения отверстия придется воспользоваться, как и описывалось ранее, зубилом и молотком. Навыков электрика и каких-то дополнительных знаний и умений при этом не потребуется.

Итак, теперь вы знаете, как поменять розетку дома самому. Мы уверены, что прочитав данный материал, вы смогли понять, что сделать это вполне по силам даже человеку, совершенно не искушенному в тонкостях мастерства электрика.

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности

При демонтаже и замене розетки важно соблюдать технику безопасности

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.


Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

Демонтаж розетки выполняют в такой последовательности:

  • Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
  • Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
  • Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.


Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.

Подготовка к установке

Перед началом работ по обустройству новой точки электропитания, вам необходимо все распланировать

Это касается покупки нового подрозетника (установочной коробки), хорошей розетки, также важно проверить, есть ли у вас необходимые инструменты

Как определить место, где будет производиться установка розетки? Вы должны учитывать такие особенности:

  • насколько часто вы будете пользоваться данной розеткой;
  • какие приборы планируется подключать;
  • будете ли вы делать ответвление кабеля от старой проводки или станете тянуть совершенно новую линию электроснабжения;
  • соблюдаются ли правила электробезопасности.

Также важно правильно отнестись к выбору новой розетки, которую вы планируете установить. Мы вам рекомендуем покупать выключатели и розетки только хорошо зарекомендовавших себя фирм

Есть ряд известных западных брендов, которые изготавливают надежные электроустановочные изделия. Если говорить об отличных вариантах нашего российского производства, то можно выделить продукцию фирмы LK Studio.

В серии LK60 представлены розетки и выключатели прекрасного качества, которые способны работать долгое время даже на нагрузках, близких к номинальным. При этом к выбору материалов и комплектующих для изготовления своих изделий данная компания относится очень серьезно.

Как можно поменять розетку под напряжением

Такая необходимость возникает, если напряжение отключить невозможно. Приходится работать под напряжением, если автоматический выключатель не удается найти, либо от него питаются другие потребители, отключать которых нежелательно. В квартире такое случается редко

Поменять розетку под напряжением можно самому, но при этом нужно соблюдать особую осторожность и быть предельно собранным. Для начала необходимо определить, на каком контакте находится «фаза»

Прикасаться к ней нельзя. Для работы лучше использовать отвертку с изолированным стержнем. Если такой отвертки под рукой нет, то можно на стержень обычной отвертки натянуть изоляционную или термоусаживаемую трубку так, чтобы неизолированным оказался самый кончик длиной около 5 мм. Можно обмотать ее изоляционной лентой.

Отвертка с изолированным стержнем, защитит Вас от замыкания при случайном контакте с проводником

При работе нужно следить, чтобы после отключения провода не соприкоснулись, это приведет к короткому замыканию. Аккуратно отключите фазный проводник, отведите его в сторону и заизолируйте, надев на него трубку. Можно воспользоваться кусочком изоленты, сложив его пополам. Для манипуляций с фазным проводом удобно пользоваться пассатижами или круглогубцами с изолированными рукоятками. Отключив нулевой провод, отведите его в другую сторону. Изолировать его не обязательно. Поменяв розетку, подключите провода в обратном порядке.

Что следует подготовить, чтобы заменить розетку в квартире

Замена розетки своими руками не может обойтись без инструментов. Об их наличии следует побеспокоиться заблаговременно, чтобы не отвлекаться по ходу выполнения данной работы. К таким инструментам, в первую очередь, относятся:

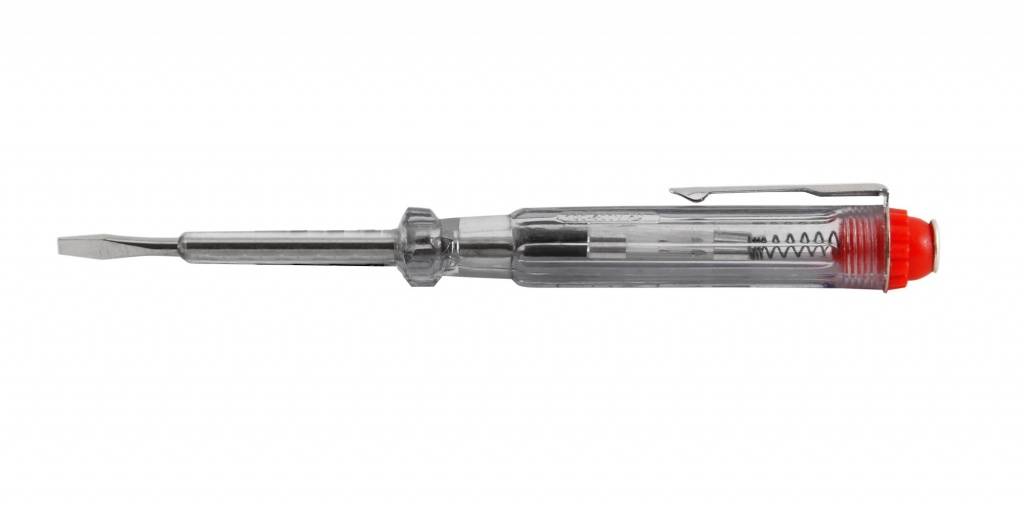

индикаторная отвертка. Очень удобны при замене розеток индикаторные отвертки марки VIRA;

  • отвертка обычная. Целесообразно заранее запастись как плоской, так и крестообразной моделью;
  • плоскогубцы, необходимые для удержания отдельных элементов;
  • кусачки для перекусывания проводов;
  • нож для удаления изоляции.

Раздумывая о том, как поменять розетку со старой на новую, следует учесть, что эта работа будет сопряжена с выполнением некоторых дополнительных операций, для которых потребуются:

  • дрель со сверлом по бетону;
  • зубило с молотком;
  • подрозетник размером, соответствующим габаритам розеточного узла;
  • гипс либо другой аналогичный ему состав.

Инструкция к установке


устройствоУстановка евророзетки:

  1. Удаляем изоленту. Измеряем глубину отверстия, предназначенную для кабеля. Если размер не совпадает нужно зачистить защитный слой резины. Оголенный кабель должен совсем немного выступать из отверстия;
  2. С помощью прижимного винта вставляем первый провод. Фиксация должна быть очень надежная. Если этого не будет, розетка довольно быстро перестанет работать. Чтобы это сделать кабель нужно аккуратно потянуть, он не должен двигаться из стороны в сторону;
  3. Повторяем эту же процедуру со вторым проводом. Нельзя забывать про аккуратность при оголении проводов.
  4. В случае если была куплено оборудование с заземлением, необходим специальный кабель. Он есть не во всех жилищах. В новых домах или квартирах после ремонта такой кабель, как правило, присутствует. Вставляется кабель в верхнее отверстие механизма. Если дом старый и провода с заземлением нет, то выполнять данный пункт не требуется. Нужно учесть, что оборудование без заземляющего провода сможет подавать электричество не во все виды вилок. Поэтому стоит задуматься о его проведении;
  5. Основное подключение сети завершено. Далее следует установить механизм в отверстие стены и зафиксировать с помощью расторопных лапок. Снаружи устанавливается защитная панель из пластмассы.

Установка, требующая наличия нового подрозетника:

  1. Новая коробка требуется тогда, когда не получается зафиксировать лапки на старом подрозетнике. Выше указывалось, что при демонтаже проверяется, подходит ли новая коробка в старое углубление. Следовательно, на этапе монтажа новая конструкция должна идеально входить в стену. Чтобы подрозетник крепко держался, нужно залить его специальным раствором, например клеем.
  2. Фиксация нового механизма зависит от конструкции. Это будут расторопные лапки или винты, которые прикручиваются к самой коробке.
  3. Оголяем провода. Делается это как и в первом варианте.
  4. Подсоединяем кабели к общему механизму. Защитная рамка при этом не снимается, а также остается, скреплённая с оборудованием.
  5. Прикручиваем винты сверху и по бокам. Устанавливаем наружную пластмассовую панель и раму. Монтаж завершён.

Как правильно поменять розетку домашней электросети

Прежде чем приступить к делу, помимо новой розетки необходимо обзавестись следующим набором материалов, инструментов и приспособлений:

  • подрозетник диаметром 67 мм;
  • алебастр;
  • набор отверток (плоская и фигурная);
  • индикатор наличия напряжения;
  • пассатижи;
  • бокорезы (кусачки);
  • нож;
  • зубило;
  • молоток;
  • шпатель малый.

Подгоревшие контакты и оплавленная защитная крышка — причина замены вышедшей из строя розетки

Прежде чем решиться на замену розетки, следует убедиться в ее неисправности после отключения напряжения. Возможно, достаточно отремонтировать контакты так, как показано на фото.

Но если решение о замене розетки принято, важно убедиться, что новая предназначена для тока не менее 6 А (указывается на корпусе). Рассмотрим замену розетки внутреннего типа для однофазной сети: эта задача сложнее, чем замена розетки накладной. Весь процесс можно условно разделить на несколько этапов

Весь процесс можно условно разделить на несколько этапов

Рассмотрим замену розетки внутреннего типа для однофазной сети: эта задача сложнее, чем замена розетки накладной. Весь процесс можно условно разделить на несколько этапов.

В электрощитовой отключаем соответствующий автомат: розетку необходимо обесточить. В отсутствии напряжения следует убедиться с помощью индикатора. В случае невозможности ограничить доступ другим лицам к электрощитовой, устанавливается предупредительная табличка.
Откручиваем винты крепления защитной крышки розетки: чаще всего такой винт один – по центру. У спаренной розетки – два винтика. В результате получаем доступ к внутренним деталям розетки.
С правой и левой стороны расположены винты, фиксирующие распорные лапки в разжатом положении. Лапки держат розетку в подрозетнике. Необходимо ослабить затяжку винтов и извлечь розетку.
Требуется отсоединить провода от розетки, для чего ослабляются винты на контактах, к которым подводится напряжение.
Из «гнезда» в стене с помощью зубила и пассатижей извлекается старый подрозетник и на его место примеряется новый.
Зубилом и молотком выбивается старая штукатурка в «гнезде», если она мешает установке нового подрозетника.
В днище нового подрозетника выламываем вставку для вывода проводки и устанавливаем подрозетник на место.
С помощью водного раствора алебастра сметанообразной консистенции фиксируем подрозетник в гнезде.
Выждав несколько минут, необходимых для застывания раствора алебастра, присоединяем жилы электропроводки к контактам новой розетки, предварительно сняв с нее защитную крышку

Важно, чтобы жила заземления (при наличии таковой) была присоединена к центральной клемме, обозначенной специальным знаком. Обычно, жилы заземления в кабеле желтого или желто-зеленого цвета.
Устанавливаем новую розетку в подрозетник и фиксируем ее, раздвигая распорные лапки.. После окончания работы обязательно проверяется правильность выполнения монтажа

Для этого после подачи напряжения используют тестер или в розетку подключается электроприбор

После окончания работы обязательно проверяется правильность выполнения монтажа. Для этого после подачи напряжения используют тестер или в розетку подключается электроприбор.
