Как правильно скручивать провода

Где применяется электрическая скрутка

Скручивание проводов выполняется для их электрического и механического соединения. Данный способ подключения не подразумевает передачи большой мощности. Поэтому скрутки стараются применять только в слаботочных цепях и помещениях без повышенной влажности.


Соединение кабелей при помощи скрутки

Надежная скрутка обладает следующими свойствами:

  1. Низкое переходное сопротивление. В противном случае контакт отгорит.
  2. Высокая механическая прочность. Особенно для подвешенных в воздухе проводов.
  3. Герметичность соединения. Под действием воды скрутка окисляется и горит.

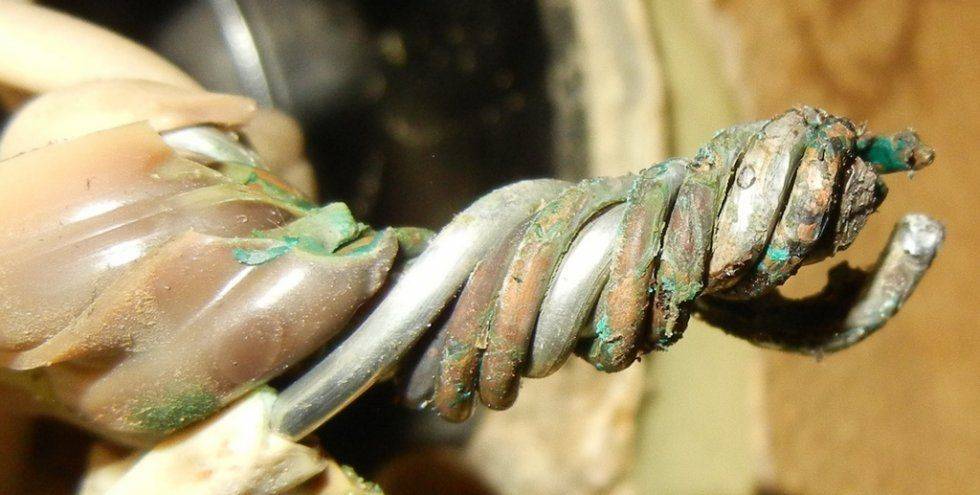

  4. Соответствие металлов токоведущих жил. Недопустим контакт медных и алюминиевых проводов.

Советы от Все-электричество по скрутке проводов

Здесь вы найдете основные советы, которые помогут вам скрутить провода между собой безопасно. Настоятельно рекомендуем использовать их.

  • Скрутку лучше соединять пайкой или сваркой.

  • Можно использовать клеммы WAGO. С помощью них все можно делать быстрей и безопасней.

  • Зажимы СИЗ. Они повышают надежность соединения, по стоимости дешевые.

  • После того, как сделаете скрутку кабелей, включите электрическую цепь и подождите несколько минут (лучше полчаса). Если она нагреется – значит вы что-то сделали не так. Необходимо будет переделать.

Вот мы и рассмотрели с вами все основные способы скрутки проводов и кабелей между собой. Сложного ничего нет, но все рекомендации соблюдать нужно.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Способы соединения многопроволочных проводов

Самым простым способом из семи стандартно упоминаемых называют скрутку. Для этого зачищают жилы от изолирующего слоя, накладывают их друг на друга и скручивают, упрочняя связь между ними плоскогубцами. Правильно скрутить медные провода можно, применяя три стандартных способа:

  • последовательный — с перекрестным укладыванием жил и последующим обертыванием друг на друга в произвольном направлении;
  • параллельный, когда очищенные от изоляции участки укладывают рядом в одном направлении и навивают друг на друга, образуя максимально тугую спираль;
  • бандажный — с круговой обмоткой из максимального количества проводов небольшого диаметра.

Интересно! Ремонт промышленной электроники

Скрутка — не самый оптимальный выход из положения, она хороша лишь как платформа для последующего проведения других, более профессиональных работ. Однако она все равно широко используется в быту. В сфере практического применения можно найти десятки способов, мастер выбирает самый подходящий для конкретного случая.

Колпачки СИЗ: почему о них постоянно спорят электрики

За основу создания электрического контакта здесь положена вся та же скрутка, но она выполняется коротким участком и усилена сжатыми витками пружины, сразу закрыта диэлектрическим колпачком.

Подобные соединители пришли к нам с запада. Их сейчас массово применяют в каркасном строительстве: монтаж выполняется легко и быстро, оговорен правилами.

На первый взгляд конструкция идеальна для электромонтажника: работа выполняется быстро, не требует значительных усилий. Но к колпачкам СИЗ (сжим изолированный) существует много нареканий. Остановимся на них.

Колпачки не универсальны. Они создаются под определенный размер провода. Более тонкое сечение не позволит пружине нормально сжать скрутку, хотя она выполнена конической формой.

Нерадивые монтажники скрутку делают пассатижами, а колпачок просто надевают на нее как изоляцию. Поскольку он плохо зафиксирован пружинами, то часто слетает, оголяя металл, находящийся под напряжением, что опасно.

Первоначально скрутка должна подготавливаться, но основное усилие прижима создается пружинами при ручном вкручивании корпуса по часовой стрелке.

Простые колпачки СИЗ имеют недостаточно крепкую пружину, удовлетворительный диэлектрический корпус. Их недостатки производители улучшили, выпустив модель СИЗ-К, оговоренную техническими условиями серии ТУ 3449-036-97284872-2007.

Они позволяют монтировать три жилы в один корпус за счет использования специальной оцинкованной пружины с прямоугольным профилем сечения, которое обладает повышенным сцеплением с металлом проводников.

Усиленные крылья на корпусе облегчают монтаж, снижают усилие руки, которое необходимо приложить при завинчивании. Конструкция нижней части юбки обладают повышенной защитой контактного соединения.

Изоляция колпачков СИЗ рассчитана на напряжение до 600 вольт.

Однако эту конструкцию многие электрики стараются использовать только в сетях освещения с небольшими токовыми нагрузками, например, при использовании светодиодных светильников.

Независимые испытания под максимальными нагрузками не показывают надежных результатов СИЗ. К тому же рынок наводнили красивые подделки, изготовленные по упрощенной технологии.

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки ), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Как правильно сделать скрутку проводов

Для того, чтобы свести фактически к невозможности возникновения коротких замыканий и воспламенений, скрутки в распределительных коробках должны быть выполнены качественно сделаны. Если человек выполняет подобное действие впервые, для начала лучше прочесть внимательно правила подобного соединения, и лишь после этого приниматься к выполнению работ. Разберемся, как правильно делать скрутки, какие их виды бывают и с какими проблемами можно столкнуться при выполнении данных работ.

Для начала стоит сказать о том, что соединение двух проводов из различного металла при помощи скрутки не рекомендуется. Об этом написано немало аналитических статей и доводов, почему такое нельзя делать:

  • различные коэффициенты температурного расширения (металлы по-разному реагируют на нагрев и охлаждение, вследствие чего контакт постепенно ухудшается);
  • появление оксидной пленки на алюминиевом проводе (она не позволяет в полной мере проводить ток, провод нагревается и со временем разрушается);
  • структурное разрушение алюминия в процессе электролиза (эти два металла составляют гальваническую пару, а после воздействия с влажной средой, металлические концы подвержены нагреванию, и последующему разрушению).




Характеристики

Технические характеристики провода позволяют с успехом применять ВВГ и его разновидности (АВВГ, ВВГнг, ВВГп, и т.п.) при различных условиях укладки. ГОСТ 16442 устанавливает следующие характеристики:

  • Номинальное напряжение 0,66-1 кВ в соответствии с классом изоляции.
  • Температура эксплуатации от -50/+50 град. При укладке на улицу следует обеспечить защиту от УФ-излучения. При -15 град. монтаж требует подогрева.
  • Предельная температура, которую выдерживает проводка без потери функционала — 70 град. В режиме короткого замыкания (не более 4 сек) — 160 град.
  • Максимальный изгиб определяется типом жилы. Для сплошных он равен десятикратному диаметру, для многопроволочных используют коэффициент 7,5.
  • ВВГ поставляется в бухтах. Метраж зависит от сечения жил и может быть 450 м, 300 м и 200 м.
  • Средний ресурс изделия составляет 30 лет, а период гарантийного обслуживания 5 лет.

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

После конец одного провода обматывается вокруг второго, тоже производиться и с другим концом проводки.

Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.

Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.

Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.

Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.

Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.

Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.

Более сложные виды соединения проводов представлены ниже.

Теперь о способах изоляции скруток.

Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.

Это обеспечит полную изоляцию, в том числе и от попадания влаги.

Помимо изоленты возможно использование термотрубок.

Такую трубку нужной длины одевают на один из проводов перед скручиванием.

Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.

Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.

К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.

Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.

Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация. Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя. Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя

Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.

Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.

Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.

Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.

Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.

Подготовка к скручиванию

Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.

Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.

Снятие изоляции с кабеля

Монтаж

Существует два способа соединения проводов с помощью колпачков СИЗ: когда предварительно делается скрутка и без неё.

Рассмотрим сначала вариант со скруткой. Зачищенные жилы приложите плотно друг к другу. В том месте, где начинается изоляционный слой, сожмите провода левой рукой либо пассатижами. Правой рукой возьмитесь за кончики проводов и начинайте закручивать их по ходу часовой стрелки. Когда сечение проводов маленькое, у вас получится сделать прочную скрутку вручную. Если вы соединяете больше двух проводов либо у них большое сечение, то воспользуйтесь для скручивания ещё одними пассатижами (то есть одними держите провода, вторыми крутите их). Когда скрутка будет готова, откусите кончик таким образом, чтобы он был под острым углом.

Если скрутку не используете, просто приложите соединяемые проводники параллельно друг другу, так чтобы на конце они образовали острый угол. Почему кончик проводов должен быть не ровным, а немного под углом? Потому что пружина колпачка имеет конусообразную форму.

Теперь наденьте сверху проводов колпачок СИЗ и с небольшим усилием прокрутите его по ходу часовой стрелки до момента фиксации. Когда вы накручиваете колпачок и при этом прилагаете усилие, пружина раздвигается и плотно сжимает провода.

Может получиться так, что вы немного не рассчитали и зачистили изоляционный слой проводников длиннее, чем корпус колпачка, и теперь оголённые жилы выступают. Это поправимо, сделайте сверху дополнительную намотку. Для изоляции можете использовать скот-ленту, изоленту, тонкую полоску лакоткани.

Процесс соединения проводов с использованием СИЗ колпачков показан в этом видео:

В каких случаях скрутка недопустима

В некоторых случаях недопустима скрутка в распределительной коробке.

И важно отметить, что такое крепление постепенно ослабевает с течением времени. Это связано с постоянной упругой деформацией стержней

В месте крепления сопротивление передачи увеличивается, что приводит к перегреву провода. В этом случае соединение повреждается. Только правильно выполненная скрутка обеспечат длительный срок службы.

В некоторых ситуациях, из-за характеристик такого соединения, его даже нельзя считать пригодным для прокладки проводов. Таким ограничением может быть ток в электрической цепи, превышающий 3 А. Также категорически запрещается использовать этот тип скрутки, если коробка расположена в легковоспламеняющемся материале.

Если электрик является профессиональным электриком, ему также запрещено использовать этот тип скрутки. В противном случае ему грозит уголовная ответственность, вплоть до уголовного преследования. Мастер, соединяющий провода таким методом, подвергает клиентов потенциальному риску. В случае возникновения пожара (что не редкость при использовании скрутки проводов) вина полностью лежит на электрике. По этой причине сегодня мастера избегают использовать этот метод при выполнении своих профессиональных обязанностей.

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке Рекомендовано Максимальное

1.5 6 8

2.5 4 6

4 3 4

6 2 2

10 2 2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Соединение проводов винтовыми клеммниками

Соединение проводов винтовыми клеммниками, также как и болтовое, можно использовать для соединения проводов из разных металлов. Данное соединение проводов удовлетворяет требованиям ПУЭ, но требует периодической протяжки винтов в клеммах, которые со временем ослабевают, а значит слабеет и сам контакт, который со временем может замкнуть.

Периодическая протяжка винтового соединения проводов предполагает, что доступ к соединению в коробке всегда должен быть открытым, что не очень красиво будет смотреться в квартире или частном доме. Также при закручивании винта, можно повредить сам провод, особенно более мягкий алюминиевый. А если необходимо соединить многопроволочный провод, то нужно либо пропаять зачищенные концы провода, либо обжать трубчатыми наконечниками.

Использование колпачков СИЗ

Соединительные колпачки СИЗ производятся специально для улучшения скрутки проводов.

По сути, это инструмент, который предназначен выполнять две функции – изолировать контакт и сделать его качественнее.

При использовании колпачка СИЗ не нужна изолента.

Конструкция этого изделия не так проста, как может представляться. Внутри него размещена пружина конической формы.

Правильная подборка количества и сечения соединяемых проводов обеспечивает надежный контакт.

Контакт при такой защите практически не греется.

При накручивании колпачка СИЗ на место скрутки грани пружины снимают слой окислов с поверхности провода.

Пружина за счет своей упругости прижимает провода один к другому. Этим и обеспечивается плотный и надежный контакт.

Видео:

Но если пружина ослабнет, то контакт будет тоже ослабевать. Именно по этой причине подобные виды соединений не рекомендуется использовать в электрических цепях высокого напряжения.

Данный инструмент отлично зарекомендовал себя в сетях бытового назначения. В том числе и для соединения многожильных проводов.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Соединители для кабелей и проводов

Кабеля можно соединять также специальными соединителями. Это отрезки трубы, в которых нарезана резьба и вкручены болты. Соединители есть разъёмные, в которых болты выкручиваются, и неразъёмные. В неразъёмных соединителях головки болтов срываются после зажима. Есть также соединители, рассчитанные на соединение проводов и кабелей разного сечения. Кабеля в соединители вставляются встык, навстречу друг другу.

Соединители, используемые на воздушных линиях электропередач, состоят из двух половин, соединяющихся болтами. Провода укладываются в специальные пазы навстречу, параллельно друг другу, после чего обе половины зажимаются болтами.

Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции

Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.

Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.

Их недостатки:

  • тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
  • слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
  • нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.

Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.

После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.

С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой

При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта

Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.

Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.

Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.

Способы изоляции

Для защиты стыка используют:

  • тканевую или поливинилхлоридную изоляционную ленту;
  • термоусадочные трубки;
  • предохранительные соединительные колпачки СИЗ с пружинным зажимом.

Базовым вариантом является изоляционная лента, которую плотно наматывают на скрученные жилы. Тканевый материал впитывает влагу, но пригоден для выполнения работ при отрицательной температуре. Лента на основе ПВХ затвердевает при охлаждении и становится хрупкой, но при нормальных условиях легко наматывается на кабели. В распределительных коробках лучше использовать эластичные трубки, которые плотно обволакивают металлические сердечники при нагреве строительным феном или пламенем зажигалки.

Колпачки СИЗ позволяют быстро соединить жилы, но не защищают стык от влаги. В таблице приведены размеры наконечников и допустимое сечение сопрягаемых жил. Для соединения сердечники собирают в пучок, надевают колпачок и вращают по часовой стрелке. Для создания дополнительного усилия используют специальную отвертку или насадку для шуруповерта. Можно предварительно скрутить жилы, подрезать полученное соединение и навинтить защитный колпачок до упора.

Номер СИЗСечение жил, объединяемых в скрутке, мм²
11 – 3
21 – 4,5
31,5 – 6
41,5 – 9,5
54 – 13,5
К-61,5 – 9
К-84 – 16
К-108 – 32

Колпачки СИЗ допустимо снимать и использовать повторно, насадки не рассчитаны на многожильные провода. Наконечники позволяют модернизировать старые скрутки, пластиковый корпус не поддерживает горения. Колпачки не обеспечивают высокую прочность соединения жил.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
