Проходной выключатель: схема подключения устройства из разных мест – Советы, схемы и ошибки

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.


Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Практическое применение проходного выключателя

Иногда при постройке дома бывает не всегда ясно, где именно потребуется возможность управления освещением. Маршевые переключатели пригодятся для:

  • Включение осветительных приборов в гараже;
  • Управление светильником возле входа в гараж;
  • Обеспечение освещения садовых дорожек;
  • Включение света в прихожей.

В результате появляется возможность включить освещение не выходя из дома, с комфортом переместится в гараж и выключить светильники там, или поступить наоборот.

Дополнительно в этом примере появляется еще 2 возможности:

  1. Включить свет работая во дворе;
  2. Возможно, включить освещение, не выходя из дома если приехали гости.

Можно в цепь освещения участка перед домом включить датчик освещенности, и с наступлением темноты светильники на придомовой территории включатся автоматически.

В темном тамбуре перемещаться неудобно, поэтому там тоже устанавливают проходные выключатели, позволяющие:

  • Включать светильник на крыльце;
  • Освещение на стене тамбура;
  • Включить светильник в прихожей.

Выключатели необходимы для включения освещения лестницы на 2 этаж, они позволят:

  • Включить свет в гостиной на 1 этаже;
  • Включить освещение на лестничном переходе;
  • Включить свет на площадке 2 этажа.

Можно использовать данные выключатели в цокольном этаже, они позволят:

  • Включать свет перед входом в цоколь;
  • Включать осветительные приборы находясь в цокольном этаже.

В результате вы сможете сперва включить свет в помещении цокольного этажа, а после отключить освещение на лестнице.

Не предусмотрительно не подумать и об установке в спальной комнате данных типов выключателей! Потребуется перед сном, подниматься выключать свет возле двери, после этого перемещаться в полной тьме, рискуя случайно удариться об угол кровати.

Лучше будет если в комнате имеется:

  • Проходной выключатель возле двери;
  • Светильник, размещенный возле тумбочки;
  • Проходной выключатель, установленный возле изголовья.

Основные ошибки при установке переключателей

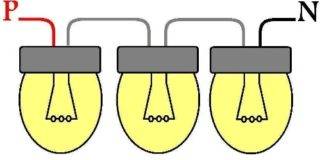

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

  • Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
  • На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
  • Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
  • На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
  • Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

https://youtube.com/watch?v=rg0J-caHDjQ

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Устройство, принцип работы и отличия проходного коммутатора

Проходной выключатель – устройство, внешне ничем не отличающееся от обычного выключателя. Единственное наружное отличие – специальная маркировка, наносимая на лицевую сторону клавиши коммутатора – два треугольника, вершины которых направлены вверх и вниз. На обратной стороне корпуса проходного выключателя должна быть нанесена маркировка в виде простой мини-схемы, состоящей из 3-х клемм.

Проходные коммутаторы, как и обычные, имеют классификацию по количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Принцип работы проходного выключателя заключается в том, что он работает не с одной цепью питания, как обычное устройство, а с двумя. Если обычный коммутатор, при нажатии на его клавишу, разрывает или соединяет один провод, то проходной отключает один провод, а подключает другой. В этом же состоит и его главное отличие от обычного переключателя. Для этого, завод-изготовитель, к двум клеммам обычного устройства, добавил еще одну, и немного изменил формат переключения.

Проходной выключатель света (вид с обратной стороны) – наличие 3-х клемм для подключения.

Перекрестные проходные выключатели

Этот тип проходных выключателей еще может называться перекидным (переходным) выключателем или переключателем. Отличается от остальных тем, что у него не три клеммы подключения, а четыре. Внешне он также не отличается от обычного или проходного переключателей. На лицевой поверхности он имеет маркировку проходного устройства.

Принцип действия перекрестного коммутатора аналогичен тому, как работает проходной выключатель, только он не просто переключает цепи питания, а меняет между собой «фазу» и «ноль». Допустим, на вход такого коммутатора фаза подается на левую клемму, а ноль – на правую. Если клавиша не нажата, то и на выходе устройства они будут располагаться также. При нажатии на клавишу произойдет смена, и фаза уже будет справа, а ноль – слева.

Классифицируются перекрестные коммутаторы, также по количеству клавиш:

  • одноклавишные,
  • двухклавишные.

Создавать устройства с большим количеством клавиш, не имеет смысла из-за сложности конструкции и отсутствия необходимости в этом.

Нужно отметить, что двухклавишный переходной выключатель имеет не 4 клеммы подключения, а 8.

Схемы подключения проходных и перекрестного устройств

Применяется переходной выключатель в тех случаях, когда необходимо управлять потребителем из 3-х и более мест.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются схемы подключения проходного двухклавишного выключателя. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.
Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.
Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.
Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.
Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.
Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

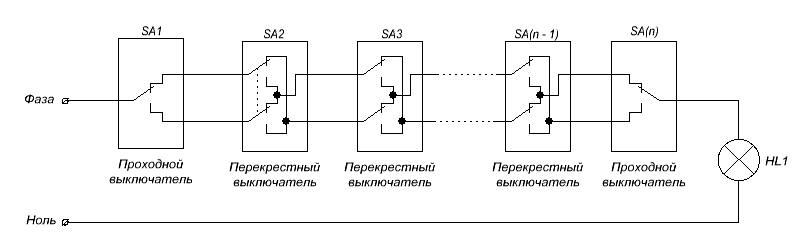

Схема проходного выключателя из трех и более мест

Схемы подключения

На проходных аппаратах собирают схемы управления осветительными приборами так, чтобы включать-отключать свет можно из двух или более точек одной манипуляцией независимо от положения других коммутационных элементов.

Включение света из двух мест


Схема коммутации из двух точек.

Для построения схемы включения-выключения светильников из двух точек потребуется два переключателя с перекидными контактами. Из схемы видно, что в каком положении ни находился бы первый элемент, вторым можно замкнуть и разомкнуть цепь питания лампы.

Если применить двойной переключатель, можно управлять двумя светильниками или группами светильников. Например, точечным или общим освещением комнаты. Либо вместо второй лампы можно подключить другого потребителя (систему принудительной вентиляции и т.п.).


Схема коммутации из двух точек двумя потребителями.

Управление светильниками из трех точек

Чтобы независимо включать светильники из трех точек, в дополнение к перекидным приборам понадобится еще перекрестный. Его клавиша управляет контактной группой, содержащей две перекидные пары, соединенные особым образом:

  • каждая пара имеет свой раздельный вход;
  • нормально разомкнутый контакт одной пары соединяется с нормально замкнутым контактом другой пары и подключается к общей клемме;
  • нормально замкнутый контакт одной пары соединяется с нормально разомкнутым контактом другой пары и подключается к другой общей клемме.

Схема перекрестного переключателя.

Такой прибор еще называют реверсивным – с его помощью можно поменять полярность постоянного напряжения на нагрузке, и реверсировать направление вращения, например, двигателя постоянного тока.

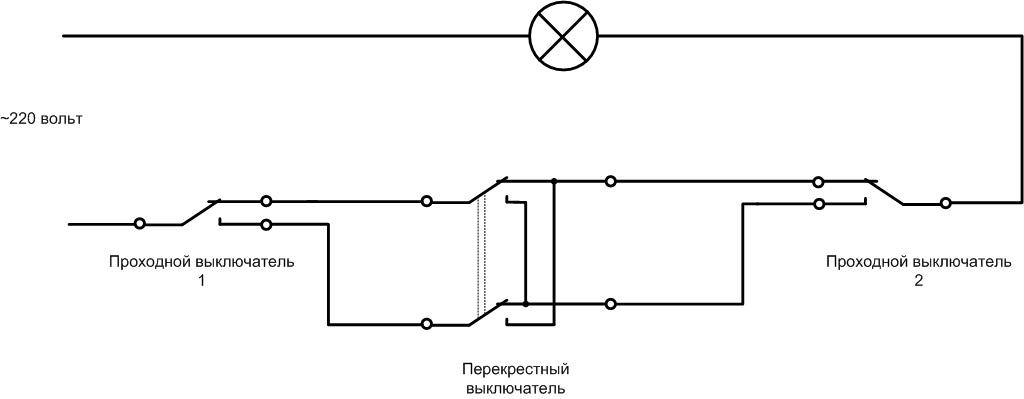

Коммутация из трех точек.

Такая схема подключения проходных и перекрестного выключателей пригодится в Т-образных проходах или в детских комнатах на двоих.

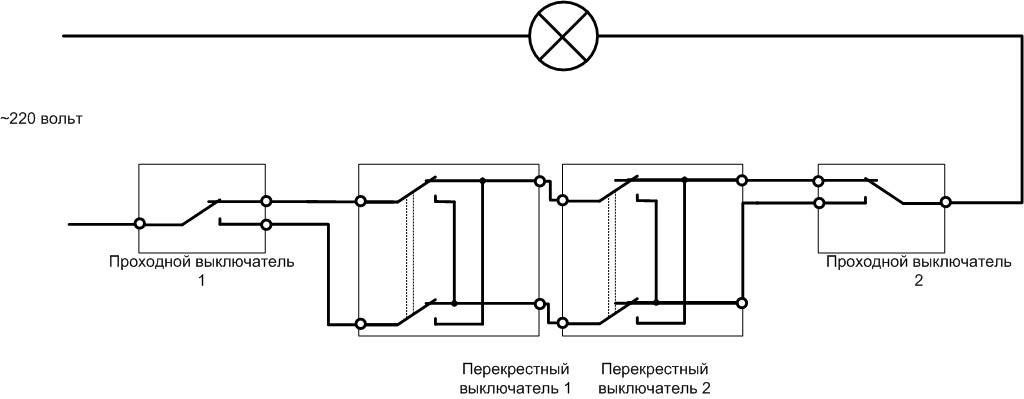

Управление светильниками из четырех точек

Добавлением одного промежуточного реверсивного аппарата можно управлять светом из четырех различных мест.


Коммутация из четырех мест.

Схема кажется громоздкой из-за обилия контактов. Но по факту выключатели подсоединяют друг к другу кабелями всего лишь из двух жил.

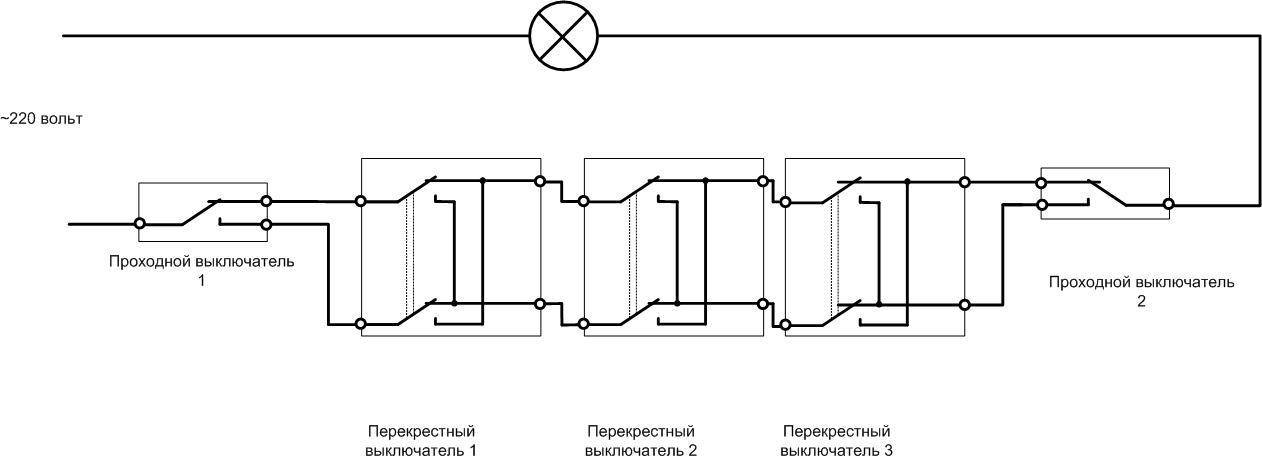

Независимое управление светом из пяти мест

По тому же принципу можно увеличить количество пунктов включения и выключения осветительных приборов до пяти.


Схема включения-отключения света из пяти точек.

Добавление каждого промежуточного реверсивного элемента увеличивает количество точек управления на единицу. Теоретически число точек включения ламп можно нарастить до бесконечности, потребуется лишь достаточное количество перекрестных включателей. На практике редко где может понадобиться даже пять элементов управления.

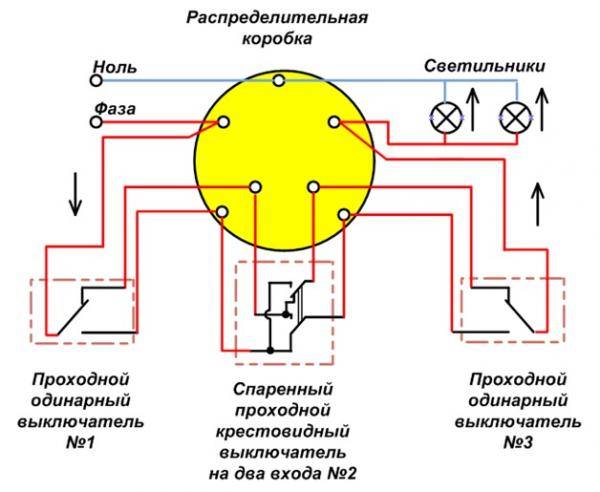

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

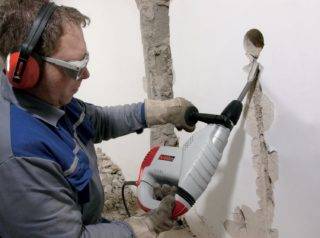

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

  1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
  2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
  3. С противоположной стороны проделывается штроба под второй подрзозетник.
  4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

  5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
  6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
  7. Выполняются петли по 30-40 см под плафоны.
  8. В распределительный короб и в подрозетики прокладываются концы кабеля.
  9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

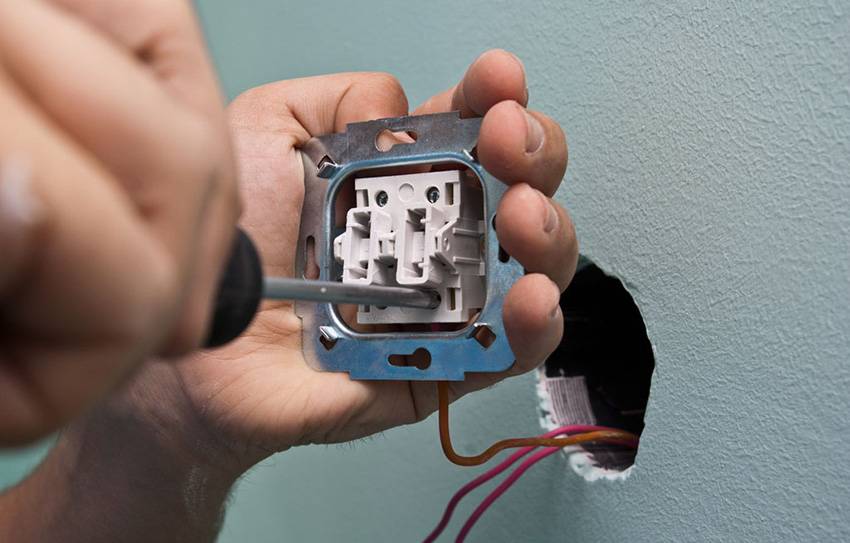

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВтТок, АДлина, мСечение, мм2
14,634,51
2917,51
313,517,51,5
3,51624,52,5
41821,52,5
627234
836,5256

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

  • нейтраль – синего или голубого цвета;
  • заземление – желто-зеленое;
  • фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

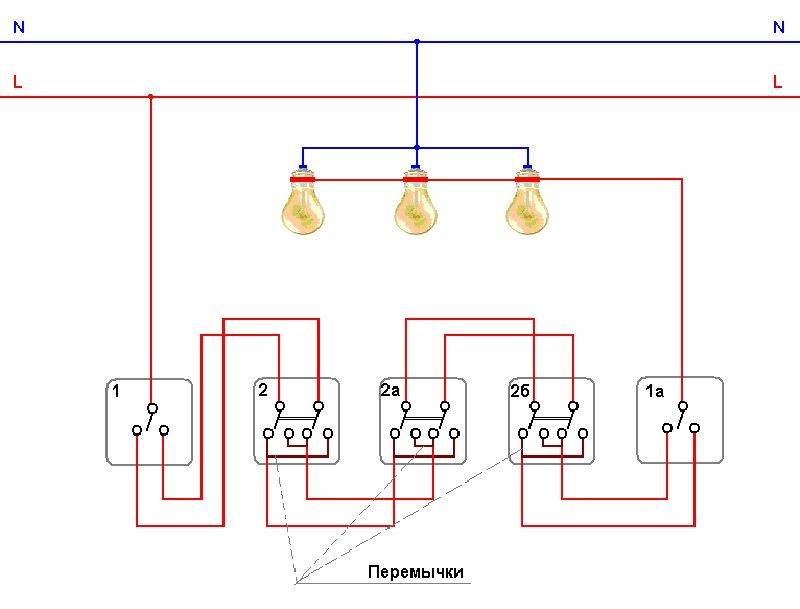

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

  1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
  2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
  3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
  4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
  5. Подключение на осветительный прибор 1-2 нулевых проводников.
  6. Прокладка двухжильного кабеля питания к распределительному коробу.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Схема управления светом из трёх мест – что нам понадобится

Чтобы организовать независимую коммутацию нагрузки из нескольких мест, обычных клавишных устройств, как в каждой квартире, недостаточно. Понадобятся более сложные приборы – проходной и перекрестный выключатели. Рассмотрим принцип работы каждого из них.

Проходной

Этот тип приборов правильнее назвать переключателями. Внешне они выглядят как обычные настенные. В некоторых случаях проходной от обычного отличают по маркировке в виде стрелок на клавише, но не всегда.

Сходство лишь внешнее. Их конструкция сложнее.

Как видно из схемы, обычный выключатель – просто выключатель. Включил – выключил. Проходной направляет ток в одну из двух линий. То есть это переключатель. Что это нам дает? Если использовать два таких устройства, то можно организовать коммутацию нагрузки из двух мест.

Схема управления освещением из двух мест при помощи двух проходных выключателей

По такой схеме подключения мы зажигаем или тушим лампочку одним переключателем независимо от положения второго. Но нас интересует управление нагрузкой из трех мест, поэтому поговорим о перекрестных выключателях.

Перекрестный

У этого типа выключателя еще более сложная схема. Он представляет собой двойной перекидной переключатель с двумя входами и двумя выходами.

В одном положении клавиши его контакт 1 подключен к выходу 3, а второй – к четвертому. В другом первый подключен к четвертому, а второй – к третьему, как изображено на схеме. Что позволяет сделать этот выключатель, «переворачивающий» вход относительно выхода? Врежем в схему коммутации нагрузки из двух мест перекрестный выключатель. Взглянем на схему ниже:

Нумерация входов принята условно. С таким же успехом контакты 1 и 2 можно считать выходом, а 3, 4 – входом.


Схема управления освещением из трех мест с использованием перекрестного и проходных выключателей

Теперь пощелкаем выключателями в уме и убедимся, что любым из трех можно включить или выключить свет независимо от положения двух остальных. При положении переключателей, изображенных на рисунке выше, лампа гореть не будет. Теоретически задача решена.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как работает проходной выключатель

  • Принцип работы выключателя
  • Схема подключения  выключателя с двух мест
  • Схема на три точки
  • Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.

Выключатель проходной одноклавишный

 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки

Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Сенсорные проходные выключатели

Сенсорными называют устройства, принцип действия которых заключается в том, что вместо механического переключателя, в них используется электронный. Включение или выключение потребителя происходит за счет использования мощных электронных приборов – тиристоров или транзисторов. Управляется такое устройство с помощью сигнала, вырабатываемого сенсором – прибором, реагирующим на воздействие. Это может быть легкое касание сенсора рукой, простое поднесение руки к сенсору, хлопок, голос или другое воздействие.

Особенности подключения сенсорных «проходников»

Электронное исполнение позволяет не делить выключатели на просто проходные и перекрестные. Один выключатель может легко выполнить любую из этих функций.

Учитывается и такой факт: сенсорные устройства нормально работают с лампами накаливания и газоразрядными лампами, но дают сбой при работе со светодиодами.

Сенсорный выключатель

При применении сенсорных выключателей, провода «фаза» и «ноль» создают взаимное наведенное напряжение, которое вызывает слабое свечение светодиодов, даже при выключенном напряжении.

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
