Выключатель с подсветкой: установка, подключение, схема

На неоновой лампе

Схема выключателя с подсветкой на неоновой лампе:

Как Вы видите, в данном варианте подключения, когда клавиша разрывает основную цепь освещения, ток протекает через резистор к неоновой лампочке, которая загорается. Резистор нужен для того, чтобы понизить напряжение до такого значения, при котором индикация будет нормально светить, но сам светильник не включится. Этот момент очень важен, т.к. даже при отключенном свете, как Вы видите, неоновая лампочка замыкает цепь. Когда клавиша будет переключена в положение «вкл.», ток начнет протекать по основной цепи, т.к., как мы еще помним со школьных книг по физике, электрический ток всегда проходит по цепи с меньшим сопротивлением (резистор в этом случае помеха для включения подсветки).

Такая схема подключения одноклавишного выключателя с подсветкой является самой простой и использовать ее сможет даже новичок в электрике. В двухклавишных моделях все аналогично, просто вместо одной лампы будут установлены 2, на каждую клавишу, как показано на схеме ниже:

Если же Вы хотите сделать светодиодную индикацию, ниже предоставлен более сложный вариант подсоединения. Также рекомендуем просмотреть видео урок, на котором наглядно показан процесс подключения выключателя света:

Инструкция по установке и подсоединению проводов

1

Вариации выключателей

Строительные магазины и отделы с электротоварами предлагают покупателям огромный ассортимент самых разнообразных электрических точек. Хозяин может выбрать любой исходя из собственных предпочтений и интерьера помещения.

Специалисты выделяют три основных типа устройств для включения света в комнате.

Рекомендуем

Замена выключателя света в квартире – простая инструкция сложной работы для новичковЗамена выключателя света в квартире – простая инструкция сложной работы для новичковМонтаж вагонки своими руками — пошаговая инструкция

1.1

Обыкновенные приборы

Количество клавиш варьируется от одной до трех. Принцип их работы заключается в наличии маленького окошка, концентрирующем и передающим неоновый свет в пространство. Пользуются большой популярностью среди населения благодаря простоте обустройства и универсальности дизайна. Главный материал изготовления – пластик. Неприхотлив в уходе и долгосрочен.

1.2

Устройства с кнопками

Работает аналогично предыдущей модели, разве что на месте клавиш располагаются кнопки. В отличие от них существует несколько вариантов геометрических форм (круг, квадрат или прямоугольник). В основном их приобретают для оформления современных дизайнов квартир и частных домов. По большей части состоят из нержавейки или пластика. Достоинство кнопочных выключателей заключается в оригинальности и эффектности. Прекрасно дополняют любой стиль интерьера, будь то лофт или хай-тек.

1.3

Проходные выключатели с подсветкой

Для того чтобы монтировать такой тип электрических точек, владельцу следует обозначить несколько месторасположений для них. Подобные приборы станут отличным вариантом для длинных помещений (прихожих или гостиных) или двухэтажных домов (включение света для разных участков лестницы).

Большой плюс такого рода устройств состоит в экономности. Не надо включать свет на огромной площади. Стоит только щелкнуть клавишей – и ясно будет на нужном клочке. Часто они встречаются в общественных местах – учебных заведениях, банковских учреждениях и сфере обслуживания.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • проверить маркировку проводов на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

  4. Ослабляем крепления проводов и отсоединяем их.

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

https://youtube.com/watch?v=zhGl2YIt3IQ

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

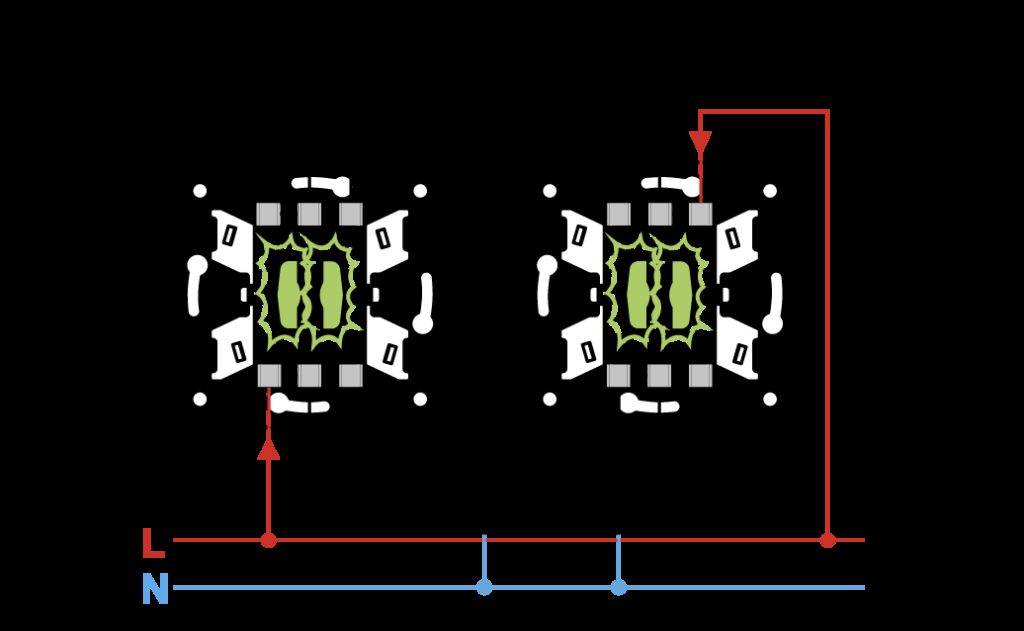

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Выключатели с подсветкой Legrand

Выключатель – обязательный элемент электросети, который должен быть надежным и качественным. Одними из лучших считаются приборы французской компании Legrand. Производитель делает основу устройства из оцинкованной стали для лучшего крепления выключателя к стене. В процессе эксплуатации такая основа не деформируется.

Двойные выключатели с подсветкой серии Valena от французского производителя являются наиболее популярными. Они имеют простую схему подключения и могут использоваться в помещениях с повышенной влажностью. Компания предлагает электрофурнитуру в таких сериях, как Etika, Soliroc, Celiane, Cariva, Galea Life, Kaptika.

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.
