Ошибки подключения


Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

  • Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
  • Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
  • Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Конструкция и принцип действия двухклавишного выключателя

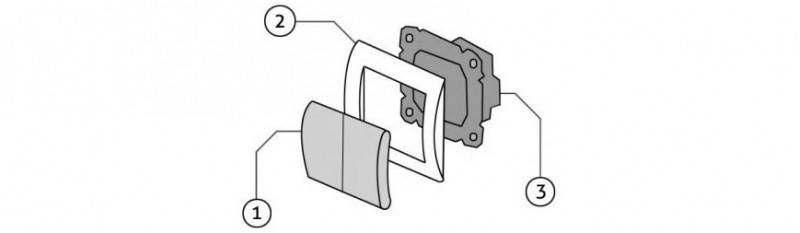

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:


Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Как выбрать?

Сегодня на рынке электротоваров имеется такой огромный ассортимент самых различных выключателей, что можно без труда найти подходящую модель и расцветку под любой интерьер или дизайнерское решение

Но внешний вид и оттенок, конечно же, не самые главные показатели, на которые необходимо обращать внимание при выборе такого устройства. Покупая выключатель с тремя клавишами, нужно проверить:

  • Наличие самозажимных клемм, которые удобнее в эксплуатации. Провод нужно только вставить в отверстие, и он сразу зафиксируется.
  • На внешней стороне изделия отсутствуют заусенцы, царапины, повреждения.
  • Все клеммы нормально работают. Они должны надежно фиксировать жилы провода.
  • Не заедают и четко работают при нажатии клавиши, хорошо слышен характерный щелчок.
  • На обратной стороне изделия должна быть схема подключения.

При выборе такого выключателя желательно избегать дешевых китайских товаров. Чтобы устройства прослужили долго, покупайте продукцию проверенных заводов-изготовителей и фирм.

Виды

Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.

Существует нескольких видов таких коммутационных аппаратов:

  • Обычный.
  • Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.
  • С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
  • Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство

Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Требования безопасности

При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.

Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:

  • отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
  • создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
  • проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.

Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.

Советы по выбору

Выбор трехклавишного выключателя будет зависеть только от ваших пожеланий

Но при его выборе вам необходимо обращать свое внимание на следующие детали:

  1. По верхней стороне изделия не должны находиться заусеницы. Они могут свидетельствовать о не качественности товара.
  2. Клавиши должны работать без заедания.
  3. При его включении или отключении вы должны отчетливо слышать щелчки.
  4. С обратной стороны изделия должна быть схема подключения изделия.
  5. Все клеммы должны работать нормально.
  6. Трехклавишный выключатель должен иметь стычные клеммы. Они значительно упрощают процесс монтажа.

https://youtube.com/watch?v=SeButfrGrpA

подключение одноклавишного выключателя.

Схема подключения

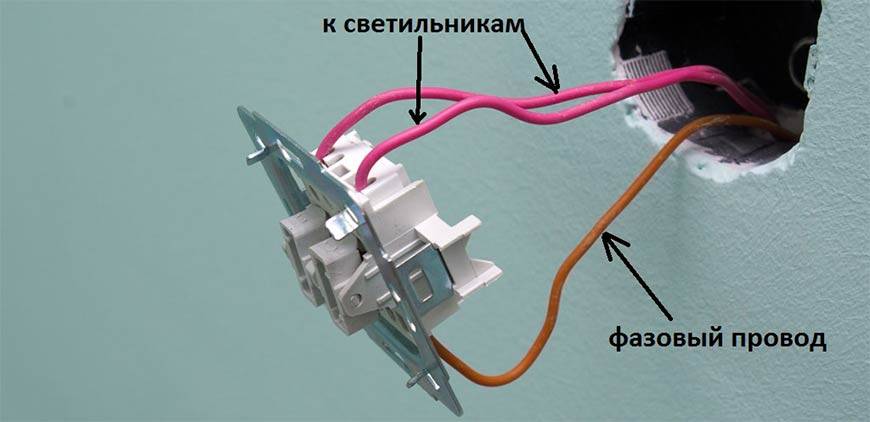

Подключение жил к клеммам выключателя

Перед тем как подключать трехклавишный выключатель потребуется разобрать его на составные части. Для этого сначала посредством плоской отвертки снимаются все три клавиши, а затем удаляется декоративная рамка. После этого открывается доступ к клеммам, к которым требуется подсоединить фазные провода

Перед началом работ важно определиться со схемой, по которой предполагается подключать купленный прибор. При ее выборе возможны следующие варианты:

  • Пользователь рассчитывает поэтапно включать три лампочки в люстре. Для коммутации планируется использовать распределительную коробку.
  • Для получения того же эффекта предполагается прямое подсоединение проводников. Подводка идет непосредственно к контактам светильника.

Схема подключения для каждого из этих случаев имеет свои особенности.

Подключение трех лампочек через распредкоробку

Подключение через распределительную коробку

Три фазных провода, отводимых от верхних клемм выключателя, прокладываются в кабельном канале в направлении распределительной коробки. В ней производится их расключение с последующим оформлением ответвления в сторону люстры. Каждая из питающих шин коммутируется таким образом, чтобы через нее напряжение поступало на отдельную лампочку. В этом случае включать лампы можно будет поэтапно – одну за другой вплоть до получения максимальной освещенности.

Этот подход удобен тем, что при необходимости корректировки схемы достаточно изменить расключение в коробке, не касаясь самой люстры.

Прямое включение

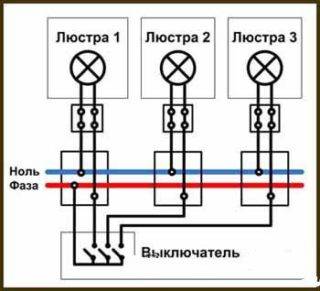

Схема подключения трех люстр от тройного выключателя

Пользователь экономит на расходном материале и выигрывает в надежности. Основное правило электрики гласит: чем меньше контактов, тем надежней схема.

Три шины, отходящие от клемм выключателя, прокладываются в кабельном канале непосредственно до люстры. Внутри осветителя они расключаются в соответствии с цветной маркировкой проводников. При ее отсутствии придется воспользоваться мультиметром, включенным в режим «Прозвонка». С его помощью определяются жилы, которые подсоединены к металлическому цоколю всех трех держателей: это будет нулевой контакт. Остальные три проводника прозваниваются на контактные пятачки ламповых держателей: это фазные подводки. После маркировки каждый из проводов соединяется посредством миниатюрных переходников с соответствующими шинами, отводимыми от выключателя. Очередность их коммутации не имеет значения, так как лампочки обычно включаются в произвольном порядке.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

  • компактность и функциональность – корпус содержит несколько устройств;
  • управление освещением в соседних помещениях;
  • экономия электроэнергии;
  • возможность применять комбинированное освещение;
  • простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Вопрос выбора

Для того, чтобы выбрать такой электротехнический модуль, необходимо отправиться в магазин и осмотреть корпус такого устройства, на котором должны отсутствовать сколы, трещины или другие дефекты.

Необходимо внимательно осмотреть такой блок, ведь отсутствие даже одной детали в таком сложном устройстве не позволит произвести правильный монтаж.

Металлические участки данного устройства, которые будут находиться под напряжением, должны быть изготовлены из латуни, при использовании других материалов устройство не прослужит года. Однако, стоит помнить, что не всё то латунь, что имеет желтоватый цвет, поэтому для правильного выбора необходимо воспользоваться магнитом, который не притягивается к медным сплавам.

Цена очень часто является показателем качества таких устройств. Высокая стоимость может быть обусловлена всевозможными дополнениями, например розетка с подсветкой, защитой от детей, защитой от влаги, всегда будет стоить дороже, и приобретать такое устройство необходимо в случае необходимости в таких усовершенствованиях.

Приобретая такие объединённые блоки, обратите внимание на механизм крепления проводов к такому устройству. Если для крепления проводов используются резьбовые соединения, то от покупки следует отказаться, ведь достаточно в одной клемме сорвать резьбу, чтобы всё устройство оказалось неработоспособным

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

  • Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
  • В случае комбинированного освещения в комнате – центрального и точечного.
  • Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
  • Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
  • Когда освещение длинного коридора делится на три зоны.

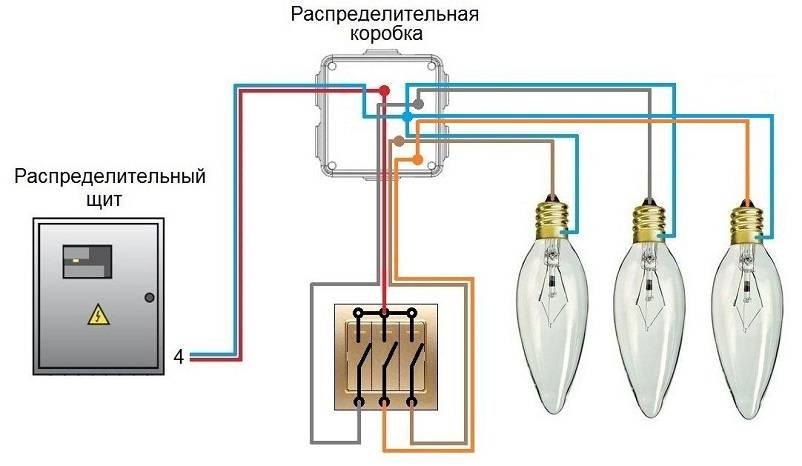

Разберем монтажную схему подключения выключателя

Фаза L

заходит в распределительную коробку и в точке1 соединяется с проводом кабеля, уходящим на выключатель. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находитсяпостоянно .

С трех верхних выходных контактов выключателя фазные провода L1

,L2 ,L3 этим же кабелем уходят в распределительную коробку, где в точках2 ,3 ,4 соединяются с проводами кабеля, уходящим на потолок. На потолке фазные проводаL1 ,L2 ,L3 подключаются к коричневым выводам лампHL1 ,HL2 ,HL3 .

Ноль N

заходит в распределительную коробку и в точке5 соединяется с проводом кабеля, уходящим на потолок. На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуяобщий вывод.

Это интересно: Ответвление для подключения розетки — как правильно соединить

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Выключатель с тремя клавишами – четыре провода

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

Схема подключения тройного выключателя

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Методы подсоединения

Сенсорный выключатель своими руками

Существует две основные схемы подключения трехклавишного выключателя, причем в одной необходимо наличие распределительной коробки (для скручивания жил), а в другой – подсоединение расположено в блоке для выключателей. Рассмотрим каждую схему в отдельности.

С помощью распределительной коробки

Как правильно подключить трехклавишный выключатель с розеткой в этом случае? Основные правила, которые необходимо выполнять, выглядят следующим образом:

  • делают демонтаж старого блока, после этого из стены торчат 5 проводков;
  • отключают ток;
  • расправляют все проводки, подают питание;
  • при помощи индикатора находят «фазу» (L), которая расположена только на одной жиле;
  • ищут «нуль» (N);
  • оба проводка подсоединяют к розетке, причем L – на тот контакт, который идет на перемычку выключателя, а N – на свободный;
  • другие 3 жилы заводят на оставшиеся контакты;
  • при переключении клавиш лампочки должны загораться.


Схема подключения трехклавишного выключателя с помощью распределительной коробки выглядит так

На заметку. Демонтаж предполагает снятие старого выключателя, очищение ниши и проводов, проверку проводки. Только после этого начинают выполнять монтаж нового устройства.

Перед началом работ вначале определяют, в помещении при помощи выключателя рвется N или L. В основном это должна быть «фаза». Если это не так, тогда из распределительной коробки на светильник переходит «L». Именно поэтому с выключателей подается «ноль». В таком неправильном варианте в розетке с блоком выключателей N и L меняют местами.

Без распределительной коробки

Рассмотрим, как подключить блок с розеткой напрямую. При демонтаже старого узла из стены появится 8 проводов. Если они одного цвета, тогда поступают следующим образом:

  • обесточивают линию;
  • аккуратно расправляют провода и следят за тем, чтобы оголенные концы не соприкасались;
  • находят двужильный провод (от него подается питание на блок и на освещение), для этого подают напряжение и индикатором определяют «фазу»;
  • обесточивают линию и отмечают найденный провод (можно применить изоленту);
  • ищут «ноль»;
  • из стены торчат 6 двужильных провода, которые необходимы для трех светильников (кухня, ванная, туалет);
  • в каждом своя «фаза» и «ноль»;
  • от каждого из них берут одну жилу и соединяют с N, исходящим от распределительной коробки;
  • на контакт розетки от этого соединения подают «ноль» (он без перемычки);
  • N заведен на розетку и переходит на все светильники;
  • найденную L, исходящую от щитка, подключают к розетке (второй контакт);
  • другие жилы, идущие на светильники, заводят на 3 контакта (блок выключателей).

Подготовительные работы

Чтобы подключить трёхклавишный выключатель необходимо подготовить для него место на стене. Если проводка в доме или квартире наружная, достаточно подвести к месту предполагаемого размещения провода от распределительной коробки, уложив их предварительно в кабель-канале.

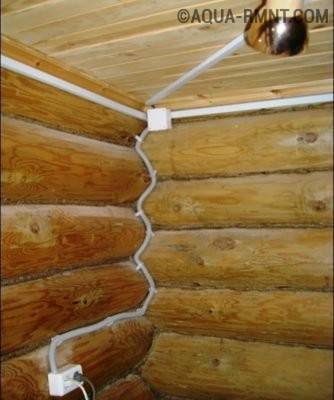

Подвод кабель-канала к лампам освещения

Если проводка скрытого типа, то перед установкой выключателя в стену сначала монтируется подрозетник, к нему (при помощи штробы в стене) подводится 4-х жильный кабель от распределительной коробки. Всё это закрепляют при помощи электромонтажного алебастра.

Пример установки подрозетников для выключателей или розеток

Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Установку производят уже на полностью готовую стену — после финишной отделки (покраски, оклейки обоями и т.д.). Если нужно только заменить выключатель, то задача упрощается. Нужно просто демонтировать старый выключатель. Для этого снимаются клавиши, поддев их ногтем или отвёрткой с плоским шлицом, и откручиваются крепёжные винты. Сняв защитный корпус, нужно извлечь из подрозетника цоколь и отсоединить все провода.

Пример снятия клавиши выключателя

Демонтаж выключателя можно проводить только в обесточенной электросети. Пренебрежение правилами безопасности грозит получением электрического удара, со всеми вытекающими отсюда последствиями.

Отключение питания производится на распределительном щите дома (квартиры). Флажок автоматического выключателя напряжения должен быть в выключенном положении (вниз).

Флажок автоматического выключателя опущен вниз

Чтобы окончательно убедиться в безопасности работы, рекомендуется дополнительно проверить напряжение на клеммах выключателя бытовым индикатором или тестером.

Под напряжением загорается встроенный светодиод

Для удобства дальнейшего монтажа, особенно, если это делается впервые, фазный провод желательно пометить маркером. Он располагается отдельно от других, таким же образом его нужно устанавливать и впредь. При правильном соблюдении цветовой маркировки, провод с фазой окрашен в красный (или коричневый) цвет.

Трехклавишный выключатель в одном корпусе с розеткой

При его подключении необходимо отдельно остановиться на моменте, как подключить трехклавишный выключатель с розеткой в одном корпусе. Благодаря этому виду подключения вы сможете значительно сэкономить свое время на выполнении этого процесса.

Эта схема практически ничем не отличается от предыдущей схемы. Отличие схемы будет заключаться только в наличии дополнительного нулевого провода.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Импульсное реле поможет избавиться от использования этого выключателя.

Комментарии:

Veda

Кто использовал такую схему? Работало у кого-нибудь

Vassa

C точки зрения электрики тут ничего не может не работать. Все четко и правильно описано. Другое дело, что я не встречал самих устройств подобного типа в продаже. Под заказ, вполне возможно они и будут, но чтобы в магазине — не видел

Oleg

Есть ли другие примеры использования таких выключателей, кроме как в длинном коридоре?

Slavon

Мне кажется, в коридоре как раз эта схема малоприменима. Человеку обычно нужно дойти до конца коридора, а потом выключить свет. Скорее всего такую схему подключения проходного выключателя лучше использовать в спальне, где с каждой стороны кровати есть свой выключатель для включения/отключения основного освещения и еще один находится на входе. В этом случае со всех трех точек можно включать/отключать свет

Алекс

Я однажды переделывал работу клоуна-электрика, который все соединения от такого выключателя пытался вместить в обычном подрозетнике. В итоге выключатель, смонтированный в него сдавил все провода. В общем, никому не советую повторять этот опыт. Разводку под проходные выключатели надо делать только в распред коробке!

Андрей

С помощью проходных (концевых, переключателей 3-х контактных) выключателей, можно решить включение и отключение только на два поста (места). А если нужно более двух постов включения/отключения то нужны: перекрестные или промежуточные (минимум 4-х контактные, переключатели) выключатели.

АНДРЕЙ

Электрик кинул трехжильные провода не знаю что надо будет четыре жилы… Реально как то подключиться чтобы переключатель работал как положено или придется искать другие модели?

Оставить комментарий Отменить ответ


Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.


Чем отличаются дифавтоматы ABB от конкурентов


Установка розеток в деревянном доме своими руками. Сложно ли это?


Ретро розетки – элемент дизайна или функциональная деталь?

Виды

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

  • Обычные.
  • Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
  • С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
  • Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
