Подключение выключателя с подсветкой

Еще раз о мигании экономных ламп через выключатель с подсветкой.

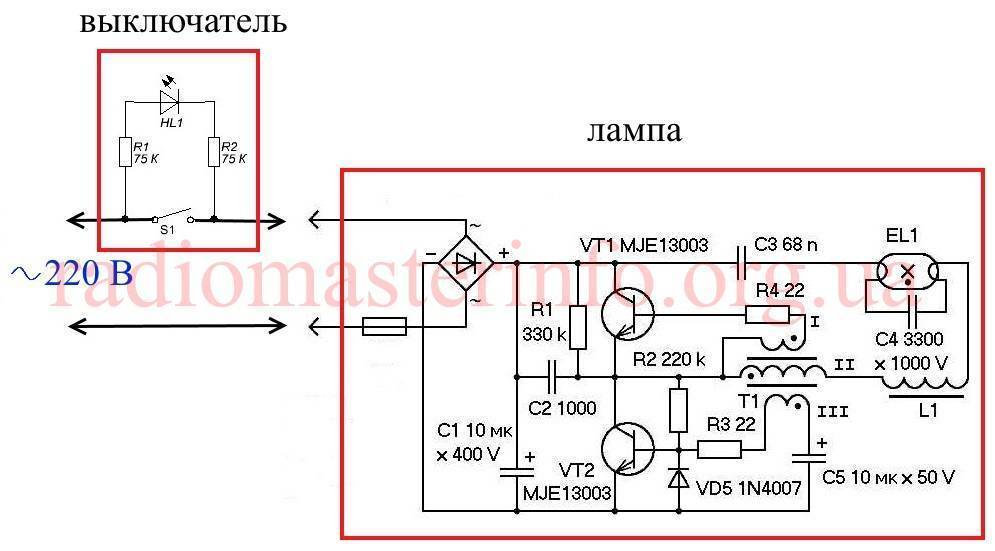

Причину удобно объяснять по приведенной ниже схеме:

Когда выключатель включен напряжение 220В через замкнутый выключатель попадает на верхний по схеме контакт блока питания лампы и по другому проводу из распределительной коробки на нижний контакт. При замкнутых контактах выключателя светодиод не горит, так как он перемкнут. Лампа светится, все нормально.

Когда выключатель выключен, лампа гаснет. В работу включается светодиод. Теперь он светится, так как контакты выключателя разомкнуты и ток течет по цепи: верхний контакт сети 220В, R1(75к), светодиод, R2(75к), диодный мост, предохранитель, нижний контакт сети. После диодного моста выпрямленное напряжение заряжает конденсатор фильтра С1(10мкф). По мере заряда напряжение на конденсаторе растет и достигнув напряжения запуска блока питания запускает его, лампа вспыхивает. Конденсатор быстро разряжается, и лампа гаснет. Процесс повторяется. Так как ток заряда очень мал, он ограничен R1 и R2 заряд С1 длится дольше, чем разряд через вспыхивающую лампу.

Какие в интернете есть варианты решения этой проблемы.

  1. Выкусить из выключателя светодиод и лампа мигать перестанет. Это так. Но выключатель с подсветкой устанавливали для удобства, чтобы в темноте его было видно, а теперь нужно отказаться от этого. Явный минус, мне это не подошло. Ниже показана часть схемы с этой рекомендацией.

  1. Установить параллельно лампе, в коробке или в самой лампе резистор 50 кОм на 2 Вт. Это тоже помогает. Резистор образует делитель из R1(75к), R2(75к) и собственно резистор на 50 кОм. Теперь напряжение на входе блока питания при разомкнутом выключателе не поднимется выше одной четвертой напряжения сети и блок питания не запустится. Но здесь тоже явный минус. Мы покупали экономную лампу, чтобы экономить электричество. Например, у нас светодиодная лампа на 4 Вт. При включении выключателя, при работе лампы, к этой мощности добавится еще около 1 Вт мощность, рассеиваемая на резисторе 50 кОм. А это увеличение на 20%. Недостаток существенный.

  1. Установить параллельно экономной лампе обычную, на несколько ватт. Мигать экономная лампа не будет, но это имеет тот же минус, что и в предыдущем случае.

  1. Вместо светодиода установить неоновую лампочку, как в индикаторной отвертке, для определения фазы. Это тоже работает, но лампочку нужно еще найти, в наши дни они не так часто встречаются в продаже. Да и резистор на несколько мОм еще нужен.

  1. Установить выключатель на 3 провода. Но это редкий выключатель, да и к нему нужно прокладывать третий провод, соединенный с нулем.

  1. Вместо резистора на 50 кОм параллельно лампе установить конденсатор (см. часть схемы в п.2). Ставил до 0,33 мкф на 630 В, мигать стала реже, но совсем не перестала. Большие емкости, наверное, решат проблему, но их габариты значительные.

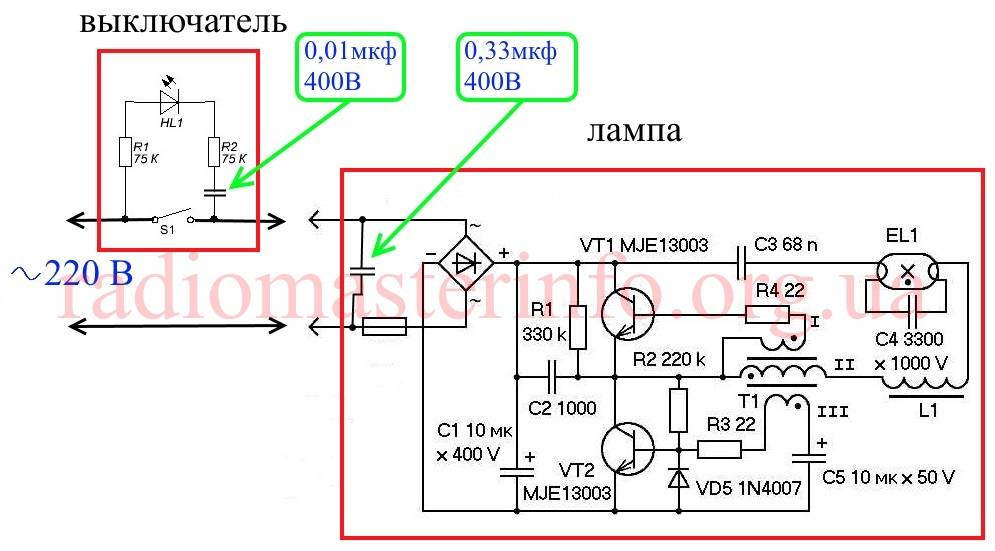

Я остановился на таком варианте. В выключатель поставил конденсатор 0,01 мкф на 630В, а в лампу, параллельно сетевым контактам, конденсатор 0,33мкф на 630В. Доработка показана на схеме и фото ниже:

Конденсатор в выключателе:

Конденсатор в лампе (можно поставить в коробке, на те 2 провода, что идут к лампе, чтобы не разбирать лампу):

Мигание пропало полностью. Подсветки на выключателе я не лишился, потребляемая мощность не выросла, дефицитных деталей не использовал. Чуть слабее стал светиться светодиод при выключенном выключателе, но в темном помещении яркости более, чем достаточно. До переделки было даже слишком яркое свечение. Так, что в выключатель можно ставить конденсатор и меньше 0,01 мкф, например, 0,0068мкф или даже 0,0047мкф, конечно напряжением не менее 400В.

Блоки питания люминесцентных и светодиодных ламп могут отличаться и возможно потребуется подобрать емкость конденсаторов.

Есть еще проблемы мигания экономных ламп, включаемых даже не через выключатель с подсветкой, а через обычный выключатель. Но они, как правило следующие:

  1. Выключатель стоит в цепи нуля, а не фазы.
  2. Проводка имеет дефекты, провода с трещинами, через которые может быть утечка, сырость в местах прокладки проводки и т.д.

В этих случаях мигание ламп нужно устранять не дополнительными способами, а приведением в порядок проводки, тем более, что это уже напрямую связано с техникой безопасности.

Материал статьи продублирован на видео:

Неоновый индикатор

Во многих выключателях используют неоновую лампочку в качестве индикатора, она представляет собой чаще всего стеклянный баллон, заполненный неоном, в котором размещены на некотором расстоянии друг от друга два электрода.

Давление газа очень небольшое – несколько десятых долей мм ртутного столба. В такой среде между электродами при подаче на них напряжения возникает так называемый тлеющий разряд – это светятся ионизированные молекулы газа. В зависимости от рода газа цвет свечения может быть самым разным: от красного у неона, до сине-зеленого у аргона.

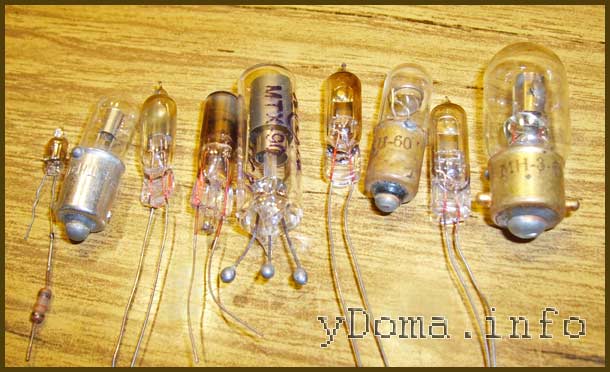

Неоновая лампа

На рисунке изображена миниатюрная неоновая лампочка, в электротехнике их чаще всего используют в качестве индикаторов наличия тока.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу

Осторожно убрать декоративную накладку. Открутить винты, соединяющие устройство с подрозетником

Вытащить его. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети. Обесточить сеть

Провода зачистить от изоляции. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.

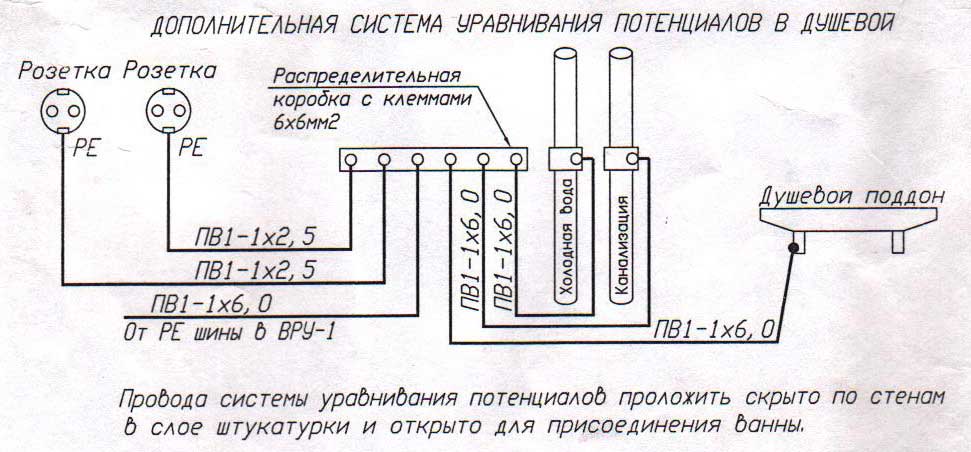

  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает. Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением. Реле выпускается многими производителями электротоваров — Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества. Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Источники

  • https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vyklyuchatel-s-podsvetkoj-sxema-i-ustrojstvo/
  • https://lightika.com/raznoe/kak-podklyuchit-vyklyuchatel-s-podsvetkoy.html
  • https://ProFazu.ru/provodka/ustanovochnye/vyklyuchatel-s-podsvetkoj.html
  • https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-kak-podklyuchit-vyklyuchatel-s-podsvetkoj.html
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Альтернативные методы устранения проблемы мерцания светодиодной лампы

Чтобы не выключать светодиод в выключателе совсем, так как она весьма полезна в темноте, можно применить альтернативные варианты решения проблемы устранения мерцания лампочки. Применяются два способа:

  1. Увеличение сопротивления дополнительной цепи.
  2. Добавление в схему емкостного шунта.

Увеличение сопротивления подсветки

Действуя по первому методу, необходимо найти резистор в системе освещения выключателя, который и служит основным сопротивлением для диода или лэд-элемента. Его и нужно заменить на аналог с большим номиналом. В результате протекающий ток станет еще слабее, что позволит отключить драйвер лампочки в люстре по естественной причине.

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

  • Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
  • Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

С диодом

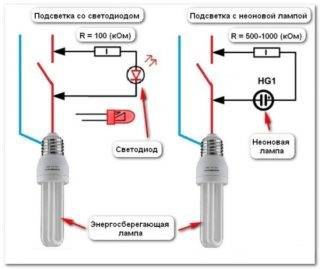

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Требования к применению

Важнейшее требование при выборе светорегулятора – заранее определить, к какой лампе он будет подключен. Изделия для галогенных ламп нельзя подсоединять к светодиодам.

Также важными критериями являются:

  • минимальная мощность источника света;
  • температура в помещении – не рекомендуется ставить диммер в комнате выше 25 градусов;
  • фазный проводник должен идти на разрыв, ноль подсоединять запрещено;
  • мощность диммера должна быть выше суммарной нагрузки всех светильников, к которым он подключен;
  • нельзя подсоединять нагрузку емкостного и индуктивного характера одновременно к регулятору.

Несоблюдение приведенных требований может привести к негативным последствиям.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

    Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

    После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

  4. Ослабляем крепления проводов и отсоединяем их.

    Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

    При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Конструкция

Цветовая температура светодиодных ламп

Если припаять вывод резистора к любому выводу лампы, можно собрать схему.

Собранная подсветка своими руками

Остается собранную схему подключить. Для этого при снятом корпусе выключателя вывод резистора подключается к одной клемме, а лампочки – к другой.

Схема работы неоновой подсветки

Теперь при выключенном положении клавиши, ток будет идти через схему (нижний рисунок), а так как ток ограничен сопротивлением, то силы его хватит, чтобы зажечь подсветку, но совершенно недостаточно для работы лампы освещения. При включении выводы схемы подсветки закорачиваются, и ток течет через выключатель, минуя подсветку, к лампе освещения (верхний рисунок).

Такую подсветку можно поставить в выключатель, в котором она не была предусмотрена изготовителем, при этом в клавише включения не обязательно сверлить отверстие. Материал, из которого делают клавиши, легко просвечивается, и в темноте выключатель довольно хорошо виден, поэтому сверлить отверстие для лампочки не обязательно.

Разновидности

Современный рынок предлагает множество различных типов приборов, оснащенных световым маячком. Это позволяет каждому покупателю подобрать наиболее подходящий вариант исполнения устройства. Выключатели отличаются не только по внешним данным, но и по особенностям конструкции. В электромагазине можно найти следующие виды приборов:

  • клавишные модели – отличаются простотой установки и доступной стоимостью;
  • проходные выключатели – позволяют активировать одну из двух подключенных к ним ламп (используются для освещения длинных коридоров и больших помещений);
  • кнопочный выключатель – вместо клавиш такое устройство имеет кнопки самых разных форм.

Все перечисленные разновидности выключателей могут быть как с индикатором подсветки, так и без него. Популярностью пользуются одно-, двух- и трехклавишные модели.

Подсветка для выключателя своими руками

Как видно из предыдущего материала, установка выключателя с подсветкой — не слишком сложная задача. Кроме того, вполне по силам самому переделать обычный выключатель для этих целей. Подсветка на светодиоде своими руками — наиболее распространенный вариант в современных условиях.
Схема такой подсветки состоит из светодиода, ограничивающего резистора и диода, включенного параллельно светодиоду для его защиты от пробоя обратным напряжением. Для отечественного светодиода типа АL307 красного цвета резистор должен иметь номинал в 100 кОм и мощность не менее 1 Вт. В качестве защитного можно использовать диод типа КД521. Недостатком схемы является большая мощность, которая может составлять до 1 кВт-часа в месяц.

Для экономии электроэнергии можно использовать схему, в которой для ограничения тока светодиода используется конденсатор емкостью в 1 мкФ. Последовательно с конденсатором включается ограничивающий ток его заряда резистор (100-500 Ом). Недостаток такой схемы состоит в использовании конденсатора с большими габаритами, что может затруднить установку схемы в выключатель.

Недостаток схем подсветки на светодиоде состоит в том, что такие схемы работают хорошо только для ламп накаливания. Если светильник имеет люминесцентные лампы, то при наличии такой схемы подсветки они при отключенном выключателе будут мигать и светиться. При наличии в светильнике светодиодов схема подсветки на них вообще не работает. Это связано с большим сопротивлением светодиодного светильника.

Для управления раздельными источниками света из двух, трех и более мест в помещениях, коридорах и лестничных площадках внедряется схема подключения проходного двухклавишного выключателя. Сделать это не так уж сложно, особенно имея под рукой детальное пошаговое руководство по установке.

Одним из способов автоматического включения света есть подключенные к лампочкам детекторы движения, которые реагируют на любое передвижение в радиусе его видимости.

Более простая и надежная схема на неоновой лампе включает, кроме самой лампы, последовательно включенный резистор с сопротивлением в 0,5- 1,0 мОм.

Монтаж выключателя с самодельной подсветкой простой. Лампочка или светодиод крепится на корпусе выключателя с помощью клея, а в клавише просверливается небольшое отверстие для света. Подключение такого индикатора подсветки производится таким же образом, что и промышленного.

Выводы:

  1. Для увеличения комфорта при включении освещения в темноте используется выключатель с подсветкой.
  2. Схема подсветки может быть выполнена на светодиоде или неоновой лампе. При выборе типа подсветки необходимо учитывать вид светильника.
  3. Установка выключателя с подсветкой довольно проста и мало чем отличается от подключения простого выключателя.
  4. Простота схемы подсветки позволяет модернизировать обычный выключатель и сделать из него выключатель с подсветкой.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них

Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих

Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Калькулятор для расчета параметров токоограничивающего резистора

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

  Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора
Напряжение источника питания U, В:
Напряжение падения на одном светодиоде или неоновой лампочке, В:
  Кол-во последовательно включенных LED или неоновых лампочек, шт:
Максимально допустимый ток через LED или неоновую лампочку, мА:

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. поможет решить этот вопрос.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
