Как выбрать и рассчитать блок питания для светодиодной ленты

Классификация, маркировка LED- лент

Светодиодные ленты отличаются между собой как по типу LED-лампочек, так и их количеству. А также по:

  • напряжению;
  • классу пылевлагозащите (маркировка IP54, IP68 и IP67);
  • типоразмеру.

По потребляемому напряжению LED-ленты подразделяются на такие виды:

  • 5В;
  • 24В;
  • 220В;
  • 12В.

Светодиодные ленты на 12 и 220 вольт – самые распространенные.

Стоит отметить, что располагаются они как одно, так и двухрядно. И каждый метровый отрезок имеет свою плотность размещения осветительных элементов до линии среза.

На количество светодиодов, их плотность влияет также их типоразмер.

В продаже встречаются LED- ленты с любым типом светодиодов с такой маркировкой:

  • RGB (сочетание трех цветов);
  • SND (однокристальный моноцветный светодиод);
  • SMD (трехкристальный, с разными оттенками цветов);
  • dd5050rgbw (четырехкристальный светодиод).

Стоит отметить, что для обеспечения правильной работы лент с  кристаллами различных оттенков, которые потребляют отличное друг от друга напряжение,  используются специальные контроллеры для их подключения.

Определенные типы лент устанавливаются только в силиконовую трубку или алюминиевый профиль.

Самой популярной является трехкристаллическая SMD лента. Однако она маломощная и рассчитывать на приемлемый уровень освещения вряд ли можно.

Ошибки подключения светодиодных лент

Начинающие совершают типичные ошибки, что приводят к некорректной работе и поломке светодиодных лент:

  1. Неправильно выбран класс безопасности. Например, высокая влажность для типа ленты IP20 приведет к высокому риску возникновения короткого замыкания и поражения электротоком.
  2. Слабая мощность блока питания, что не позволяет подключить дополнительные участки или обеспечить работу ленты на всю доступную мощность.
  3. Некорректное подключение. К источнику питания каждая новая СДЛ подсоединяется параллельно, а не последовательно с обязательным соблюдением полярности.
  4. Отсутствуют теплоотводящие элементы. Когда мощность ленты превышает 14 Вт, она устанавливается только на алюминиевый профиль.
  5. Неправильно установленные (расположенные) ленты. Предметы интерьера загораживают светопоток, либо светодиодная лента находится вблизи отопительных систем и чрезмерно перегревается.

Самая популярная ошибка и жалобы, что не работает – это некорректное подключение!

Последовательно соединять ленты, как указано на рисунке ниже – нельзя! Каждый отрезок, тем более, когда он длиннее пяти метров,  подсоединяется только параллельно.

Правильно же светодиодные ленты подключаются так:

При правильном  подключении и соблюдении всех тонкостей монтажа светодиодная лента станет идеальным источником, как основного, так и дополнительного освещения.

Важно не совершать досадных ошибок, чтобы впоследствии все долго и исправно работало

Ремонт блока питания светодиодной ленты

Многие блоки питания, рассчитанные на среднюю и большую мощность (30 и более Вт), построены на интегральном драйвере со встроенным силовым ключом, типа KA5l0365, FSDH065RN и т.д. Такие решения применяются и в бытовой технике, например, в блоках питания DVD проигрывателей. Такие микросхемы взаимозаменяемы, стоит только определить цоколевку сгоревшего чипа и установить тот, который вам удалось найти.

Для ремонта блока питания для светодиодной ленты на 12В (и не только), схема почти не изменяется. Нужно совершить подключение подобно тому, что изображено ниже. Разумеется, с учетом распиновки.

Более сложные и надежные блоки построены на ШИМ-контроллерах:

  • TL494;
  • KIA494AP;
  • MB3759;
  • KA7500;

Они аналогичны, ниже схема блока питания для светодиодной ленты с их использованием:

ШИМ-контроллер расположен в нижней части схемы, с помощью P1 (справа на схеме) осуществляется регулировка. Подбирая его величину, можно добиться нужного напряжения на выходе, чем-то похоже на регулировку 431 стабилизатора.

Даже если на вашем блоке нет потенциометра или подстроечника, вы можете его установить самостоятельно, заменив постоянный, аналогично приведенной мной схеме.

При ремонте смотрите на сигнал на выходе ШИМ, силовые ключи Т12 и Т13 подключенные к выводам 8 и 11 TL494.

На картинке ниже более наглядно изображена регулировка, потенциометр подключается к 1 вывод ИМС.

Таким образом вы можете своими руками экспериментальным путем сделать питание для светодиодной ленты из любого БП на 494 ШИМ-контроллере.

Практически все блоки питания можно своими руками перенастроить в узких пределах на необходимое напряжение питания светодиодной ленты. При этом вы обойдетесь минимальными затратами.

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.

С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1. Все это подробно описано в статье как получить из переменного напряжения постоянное . И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T. На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T является регулятором напряжения. Если трансформатор будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.

Микросхема может быть исполнена в корпусе ТО-220:

или в корпусе D2 Pack

Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших электронных безделушек без просадки напряжения. То есть мы можем выдать напряжение в 36 Вольт при силе тока в нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале. В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.

Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схемка!

Сборка в железе

Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат;-)

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.

А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.

Все это аккуратно упаковываем в корпус и выводим провода.

Ну как вам?

Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.

Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт

Все работает на ура!

Очень удобен этот блок питания для регулировки оборотов мини-дрели , которая используется для сверления плат.

Характеристики блока управления

Блок питания – это электротехническая конструкция, основная задача которой преобразовать силу тока 220В в 12В или 24В в зависимости от требуемой величины рабочего напряжения. В большинстве случаев для питания светодиодных ламп используются импульсные блоки питания. Здесь ограничителями выступают резисторы. Есть распространенный аналог блока питания – драйвер, его недостаток заключается в отсутствии ограничителей тока.

При выборе блока питания для светодиодных лампочек требуется ознакомиться с характеристическими особенностями, которыми должно обладать устройство.

  • Рабочее напряжение осветительного прибора.
  • Суммарная мощность светодиодной ленты.
  • Необходимость защиты корпуса БП от пагубных воздействий окружающей среды.
  • Габаритные размеры конструкции.

Рабочее напряжение

Сравнительная таблица светодиодов

Рабочее напряжение светодиодных ламп в зависимости от модификации конструкции бывает – 12В, 24В и порой 36В. Рабочее напряжение управляемых светодиодных лент SPI составляет всего 5В. Для беспрепятственной работы выходное напряжение блока питания должно соответствовать установленным параметрам.

Существуют блоки питания, которые позволяют вручную регулировать силу выходного напряжения, их используют для реализации нестандартных проектов, а также, когда нужно компенсировать падение напряжения на длинных проводах.

Также существуют нестандартные модификации БП, оснащенные несколькими каналами. Каждое имеет разное выходное напряжение. Это может быть очень кстати, если запитать разные ленты на один источник.

Мощность осветительного прибора

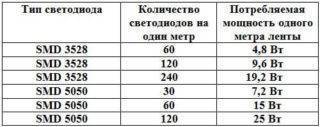

Таблица мощности светодиодных лент

Выбрать блок питания по мощности необходимо следующим образом: мощность = суммарная мощность светодиодных ламп * коэффициент запаса КЗ (он равен 15-30%). Если пренебречь коэффициентом запаса при выборе, электрический прибор будет работать на пределе, его срок службы будет весьма ограниченным.

Для вычисления суммарной мощности светодиодной ленты требуется каждый метр ее длины умножить на мощность.

Габариты

Имеют большое значение размеры корпуса. Мощные БП могут быть габаритными, скрыть их будет практически невозможно, к тому же большинство из них оснащено встроенным вентилятором. Если потребуется подсоединить длинный участок ленты, можно пересмотреть схему подключения и использовать вариант эксплуатации нескольких меньших по размерам и мощности блоков.

PFC в характеристике трансформатора

Блок питания для светодиодной ленты 36W, 700mA, PFC

Порой на корпусе БП можно увидеть маркировку PFC, которая в переводе с английского означает коррекция реактивной мощности. Этот параметр указывает, на каком именно схемотехническом решении спроектирована данная модель, что позволяет уменьшить потребляемую мощность.

Таким модификациям свойственно высокое значение коэффициента мощности, они относятся к моделям высокого качества с низким пусковым током. Еще одно преимущество таких моделей заключается в том, что при большом количестве одновременно используемых БП нет необходимости устанавливать и эксплуатировать специальные пусковые автоматы.

Блок питания – это электротехническая конструкция, без которой не обойтись при установке светодиодных ламп дома, на работе, в гараже и т.д.

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

  • Рист – минимальная мощность блока питания;
  • Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
  • Lленты – общая длина отрезков полотна;
  • Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод -15730-2
Размеры, мм3,5х2,85х55,6х34,8х34,8х3
Потребляемая мощность, Вт0,060,20,50,51
Потребляемый ток, А0,020,060,150,150,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

  1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
  2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
  3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
  4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
  5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной лентыКоличество светодиодов на один метр длины светодиодной ленты, штПотребляемый ток (А), отрезка светодиодной ленты длиной:
1 м2 м3 м4 м5 м
SMD3014600,51,01,52,02,5
1201,02,03,04,05,0
2402,04,06,08,010,0
SMD3528300,20,40,60,81,0
600,40,81,21,62,0
1200,81,62,43,24,0
SMD5050300,61,21,82,43,0
601,22,43,64,86,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Подключение контроллера RGB светодиодной ленты к блоку питания


Многие контроллеры для цветных светодиодных лент используют круглый штекер для соединения с проводом от блока питания.

Если у вас уже присутствует блок питания с таким (круглым штекером), то просто соедините и пользуйтесь, предварительно убедившись в правильности подключения. (Относится к блокам питания 1-го типа. О типах читайте далее.)

Если у вас блок питания второго типа, то следуйте дальнейшим действиям.

Сначала нам нужно найти подходящий, круглый штекер. Его можно срезать с любого ненужного зарядного устройства, только предварительно проверьте подходит ли он по диаметру.

Так же проверьте, где располагается плюс у заимствованного штекера. Узнать это можно посмотрев на корпус зарядного устройства с которого вы его одолжили. Стандартно плюс должен располагаться внутри в виде штырька, и минус будет корпусом разъема. Проведем аналогичную проверку с гнездом для штекера в контроллере. Все должно совпадать.


Мы одолжили подобный штекер у автомобильной зарядки. Убедившись в полном совпадении всех параметров.

Далее срезав штекер мы припаяли к нему два провода – плюс и минус. После чего, зачистили концы провода с обратной стороны и подключили их к блоку питания (2 типа). Затем вставили штекер в контроллер и включили ленту.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Подключение проводов и клемм

После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.

Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L – это фаза, N – ноль.

Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.

Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.

Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель. Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора

Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.

Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.

Когда в розетках дома только фаза и ноль, без заземляющего провода Pe – данная клемма остается пустой. Ничего подключать на нее не нужно.

+V-V

Иногда вместо “-V” может быть надпись “COM”.

При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.

Соответственно “+V” это место, куда подключается плюсовой провод, а “-V” – минусовой.

На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы “+” и “-” или под четыре.

Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.

Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.

Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.

То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.

+-

Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный – плюс.

Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.

Основные параметры при выборе элементов питания

Трансформаторы – блоки, которые отвечают за работу подсветки, путём преобразования напряжения от сети. Часто светодиодная подсветка питается от блоков с показателями 12 или 24 вольт. Перед тем, как выбрать трансформатор для светодиодной ленты, необходимо так же учесть следующие параметры:

  • показателя защиты от воздействий среды;
  • рабочего напряжение трансформатора;
  • длины подсветки;
  • мощности, расходуемая на 1 метр подсветки;
  • габаритов элемента питания.

Используя элементы с недостаточным показателем мощности, возрастает вероятность перегрева ленты. Постоянное повышение температуры приведёт к ранней поломке. Так как блок работает на максимальной мощности, лента может перегореть. Даже алюминиевые профили, которые способствуют дополнительному теплоотводу, не помогут сохранить срок службы подсветки при недостаточной мощности трансформатора.

Если пользователь не знает, как выбрать правильный блок питания или трансформатор для светодиодной ленты и рассчитать необходимые параметры, рекомендуется воспользоваться калькулятором. В нём задаются показатели LED освещения. Далее система выведет на экран необходимые параметры.

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Обзор цен в магазинах

Цены в магазине

Даже не смотря на мировой кризис и различный санкции в отношении России, китайцы продолжают исправно работать и наводнять своей продукцией российский рынки. Стоимость напрямую зависит от качества, тут китайцы предлагают свободу выбора. Если вас не интересует электронный трансформатор очень высокого качества, за исключением, если вы проектируете освещение в бункере на случай ядерного конфликта. Если эксплуатировать будете в домашних условиях отапливаемого помещения, а не в предельных температурных режимах, то вам будет достаточно недорого китайского блока.

Модельный ряд одного производителя, размеры корпусов

Покупать у китайцев не советую, в половине случаев они обманывают и завышают электрические характеристики. Поэтому надежней, быстрей, дешевле купить в ближайшем интернет магазине, ваши потраченные нервы и время тоже стоят немало.

Мощность, ВаттОбычный корпус IP20, ценаГерметичный IP67, IP68, ценаДорогой герметичный
6W190250300
12W220350750
24W300500950
36W4506501200
48W5007501400
60W5508001600
72W6008501700
80W6509002000
100W7509502200
120W85010502400
150W95012004000
180W105014504400
200W125015504600
250W135017005000
360W15001850
400W16002000

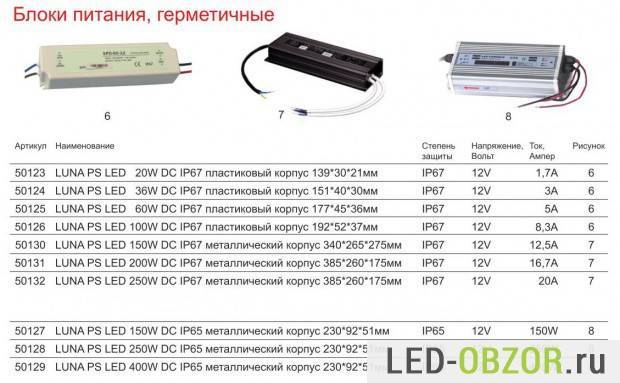

Модельный ряд и размеры герметичных источников

Подключение RGB – ленты

RGB – это многоцветная лента. Цвет свечения меняется в зависимости от интенсивности свечения трёх составляющих цвета:

  • R – red (красный);
  • G – green (зелёный);
  • B – blue (синий).

Конструктивно плата может состоять, как из трёхцветных SMD, так и из цветных светодиодов, которые припаяны рядом.

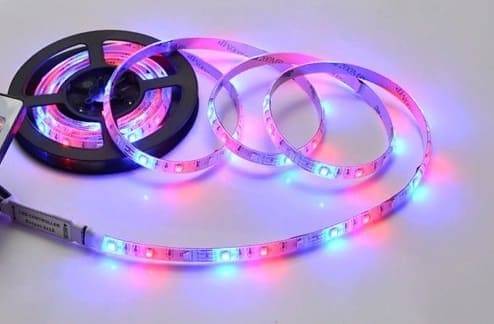

RGB лента

RGB ленты могут быть аналоговыми или цифровыми. В аналоговых цвет меняется только у всей полосы целиком, т.к. SMD соединены параллельно. В цифровых возможно изменение цвета отдельных групп светодиодов.

Подключение RGB полосы осуществляется через контроллер, через который, например, с помощью пульта управления, можно управлять её цветом. Последовательность такая: к блоку питания подключается контроллер, а уже непосредственно к контроллеру RGB полоса.

Схема подключения RGB ленты

Блок питания запитывается от сети 220 В и питает контроллер. При подключении контроллера к БП следует соблюдать полярность. RGB полоса подключается к контроллеру. Цвет провода соответствует клемме:

  • Красный провод — клемма R (red);
  • Синий провод – клемма B (blue);
  • Зелёный провод – клемма G(green);
  • Провод черного цвета, или же другого отличного цвета – V+.

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

  1. Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
  2. Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
  3. Зафиксировать значение напряжение
  4. Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
  5. Поднимите напряжение до зафиксированного ранее значения V
  6. Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

Для наглядной демонстрации определения мощности светодиодной ленты, рекомендуем посмотреть соответствующее видео с ютуба. При расчетах автор пользуется законом Ома.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
