Теплообменник на дымоход своими руками: как соорудить самому

Как снять тепло с дымоходной трубы. Снятие тепла с дымохода в систему отопления

В процессе модернизации своей системы отопления я обратил внимание на дымоход — более подробно о нем в отдельной статье. Задел плечом и тут же получил замечательный ожог 2 степени — горячий, собака. Раз горячий, надо излишки тепла с него пустить в систему, решил попробовать намотать спираль-теплосъемник

Первая моя попытка намотки змеевика из остатков медной трубы потерпела сокрушительное фиаско .

В процессе обсуждения с подписчиками мне присоветовали гофрированную трубу из нержавейки. Сказано — сделано (сильно помог брат, прислав искомое аж из Челябинска). На фото 10 метров трубы.

Так же к ней полагалось пара фитингов под 3/4″ для соединения с системой.

Фитинги надеваются на концы трубы и просто затягиваются ключом.

С одной стороны на шланге оказался вот такой заусенец.

Его я подрезал своей мини-УШМ. Очень удобная для дома машинка, на канале Дзен у меня есть пост-обзорчик , если заинтересует — ссылка на магазин.

Для монтажа теплосъема в систему отопления я использовал американки (чтобы при необходимости можно было быстро его демонтировать ). Как обычно, винтовое соединение герметизировал анаэробным гелем. И пока он сохнет, взялся за паяльник.

Сделал вот такую врезку, подогнав фитинги к верху/низу дымохода.

Сначала я попробовал намотать теплосъем сразу на дымоход, без демонтажа… Вы не пробуйте )) Длинный, путается, норовит заломаться.

Пришлось снять вертикальное колено дымохода.

Наматывать спираль я стал не на сам дымоход (получается слишком свободно), а на толстую канализационную трубу

И лишь после этого натянул ее на сам дымоход. Так спираль плотнее прилежит к стенкам трубы. Ну и, конечно, собрал дымоход обратно. Все подключил и затянул.

Пробная топка в течение двух часов показала, что, в принципе, спираль работает. При температуре -8С на улице и отключенных от отопления котлах (дровяной в это время заряжал буферную емкость), температура отопления не только не просела, но и выросла с 33 до 38 гр.С.

При использовании в течение двух недель какого то повышенного конденсатообразования на стенках дымохода я не выявил, при топке в штатном режиме (с немного прикрытой заслонкой дымохода и выключенным электрокотлом и теплоаккумулятором) температура теплоносителя остается примерно на 30 град…

Так что, как вспомогательный элемент отопления, такое нововведение имеет право на жизнь.

Банная печь с бойлером

Банная печь с бойлером популярна среди пользователей, благодаря экономичности. КПД устройства повышается из-за внедрения оборудования для использования отработанных газов в с целью повышения производительности. Происходит подогрев воды в бане с помощью газов. Температура жидкости достигает комфортной величины для мытья посуды и удовлетворения бытовых потребностей.

Везувий скиф 16 вчт

Везувий скиф 16 ВЧТ имеет теплообменник на печь с внутренним нагревателем воды. Он расположен слевой или правой стороны, зависит от модели. Встроенная сетка обеспечивает привлекательный внешний вид конструкции. Стальная топка имеет толстые стенки до 8мм. Вся конструкция герметична.

Для фиксации деталей применяется болтовое соединение. Металлическая основа кожуха покрыта термостойкой краской. На стыке между элементами керамический шнур устойчив к температуре 1200 градусов. Прочная банная печь имеет топочный тоннель, позволяющий закладывать дрова из смежного помещения.

Торнадо 20м2

Торнадо 20м2 имеет внутренний теплообменник для бани из нержавейки. Сама печь прочная, дополнена чугунной дверцей. Нагрев воды в бане с помощью теплообменника, встроенного внутрь происходит быстро, сохраняя тепло на долгое время. Мощное устройство требует укрепление места установки на полу. Тяжелая конструкция имеет длительный срок эксплуатации, проста в использовании.

Harvia 20 sl boiler

Привлекательная печь Harvia 20 sl boiler от финского производителя весит 80 кг. Вместительная конструкция размещает 45 кг камней, которые используются для отражения тепла, поддания пара. Выносное банное устройство имеет вмонтированный конденсатор, рассчитано на парилку площадью 20 квадратных метров. Устойчивые ножки надежно фиксируют местоположение печи с рамкой из нержавейки.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
медные или стальные трубы или гибкая подводка для ГВС;
шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса

Трубы, проходящие сквозь топку.

Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

листовой металл размером 350х350 мм два куска;
восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

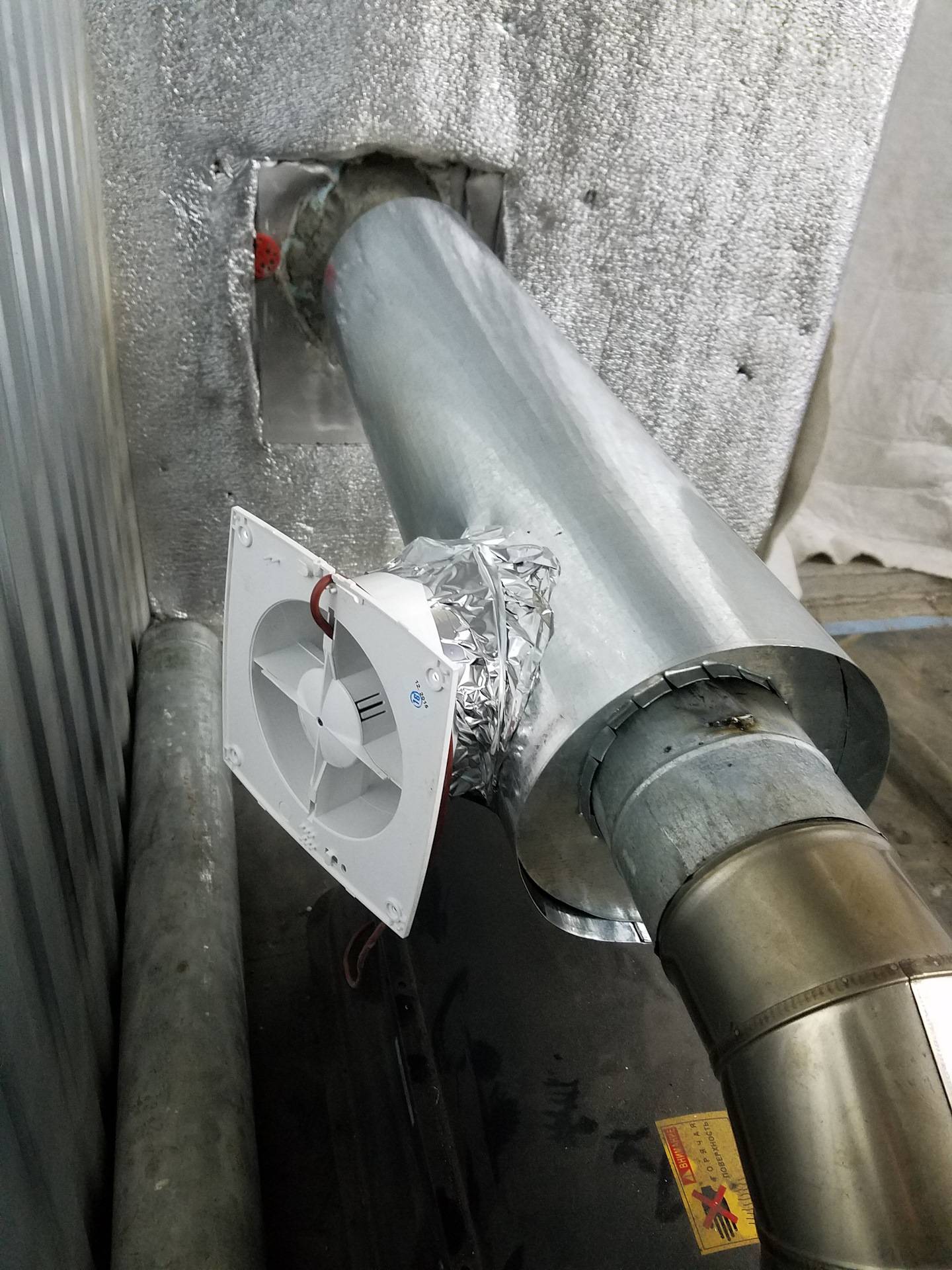

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Стальной теплообменник

Преимущества приборов из стали:

Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
Невозможность увеличить мощность устройства путем добавления новых секций.
Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Пошаговое руководство

Изготовление бесканального теплообменника

Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
Установите бак к началу системы отопления.
Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
Согните трубку в форме спирали, получился змеевик.
Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
Подсоедините к концам деталей фитинг с резьбой.
Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
Подсоедините к термостату клеммы, после чего – провода питания.
Чтобы бак не изнашивался от перепадов температуры, установите анод.
Закройте герметично все элементы.
Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
Проверьте бак на герметичность.
Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
Подсоедините к медной трубке регулятор мощности.
Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
Запаяйте герметично бак.
Наполните водой.
Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

проста в изготовлении;
легко чистится;
долговечна;
применима к любому теплоносителю;
в отличие от пластинчатой трубы может работать под давлением;
изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

Приварите боковой стороной тройник к обеим сторонам наружной трубы.
Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Теплообменник на трубу дымохода своими руками: инструкция

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком.

Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу.

Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм.

Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Гофра

Для использования этого малобюджетного варианта необходимо взять три алюминиевых гофрированных трубы и обернуть их вокруг дымоходной трубы на втором этаже или в мансарде. Воздух в гофре будет нагреваться от стенок дымоходной трубы и его можно перенаправить в любое помещение. А для того, чтобы теплоотдача была более эффективной можно обернуть гофрированные трубы пищевой фольгой.

Можно также установить в мансарде на дымоходной трубе специальный теплообменник, работающий по принципу колпаковой печи – нагретый воздух поднимается вверх, а при остывании постепенно опускается вниз.

Некоторые мастера дополнительно облицовывают конструкцию сеткой с камнями для сбора и удержания тепла и украшают подставку теплообменника. Мансардное помещение становиться более уютным, теплым и даже может быть использовано в качестве жилья в холодное время года.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу.

Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров
