Требования к обустройству и эксплуатации
При создании системы отопления для жилых домов необходимо учитывать некоторые особенности системы отопления с открытым контуром:
- Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
- Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
- Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
- В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
- Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
- Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
- Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.
Особое внимание уделяется расчету сечения и уклона трубопроводов. Правила проектирования регламентированы в СНиП 2.04.01-85
В гравитационных системах отопления сечение трубы больше, чем в насосных системах отопления, но общая длина трубы почти в два раза меньше. Уклон 2 — 3 мм на погонный метр на горизонтальных участках системы следует устанавливать только в системах отопления с естественным потоком.
Несоблюдение уклона в системах с естественным потоком хладагента приведет к засорению труб и недостаточному нагреву радиаторов, удаленных от котла. В результате снижается тепловая эффективность.
Разновидности схем
Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления с насосом бывает:
В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:
Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:
Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.
Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:
Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.
Как сделать из открытой закрытую систему
Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.
Основные этапы модернизации следующие:
- демонтаж и замена открытого расширительного бака;
- установка группы безопасности;
- монтаж экспанзомата.
Принцип работы
Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.
Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.
По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений – к переходу из холодной ветки в горячую.
Так как контур – это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.
- Стояк подачи максимально утепляется по всей высоте.
- Котёл находится как можно ниже последнего радиатора.
- В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя – расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).
С естественной циркуляцией
Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн (в мм. водного столба):
Pн=H x (pхол – pгор).
- Н – перепад высот между котлом и последним радиатором, м;
- pхол — плотность воды в холодном стояке обратки, кг/м³;
- pгор — плотность воды в горячем стояке подачи, кг/м³.
Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением, чтобы они в сумме не превышали расчётный напор Pн(не запирали систему).
Важно! В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3–5 мм на п
м. трубы.
С циркуляцией от насоса
Для увеличения естественного напора в контур ОС включают циркуляционный насос.
Существует два места врезки насоса в существующую ОС:
- На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
- На верхней подающей трубе сразу после точки подключения расширительного бачка.
Справка! Место врезки насоса оборудуют байпасом с лепестковым обратным клапаном.
Однотрубная
Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.
Все радиаторы в стояке однотрубной ОС соединяются последовательно – выход одной батареи подключается ко входу другой.
Плюсы:
- Малое количество труб.
- Простота монтажа.
Минусы:
- Несбалансированность системы – верхние батареи горячие, нижние – холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
- Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

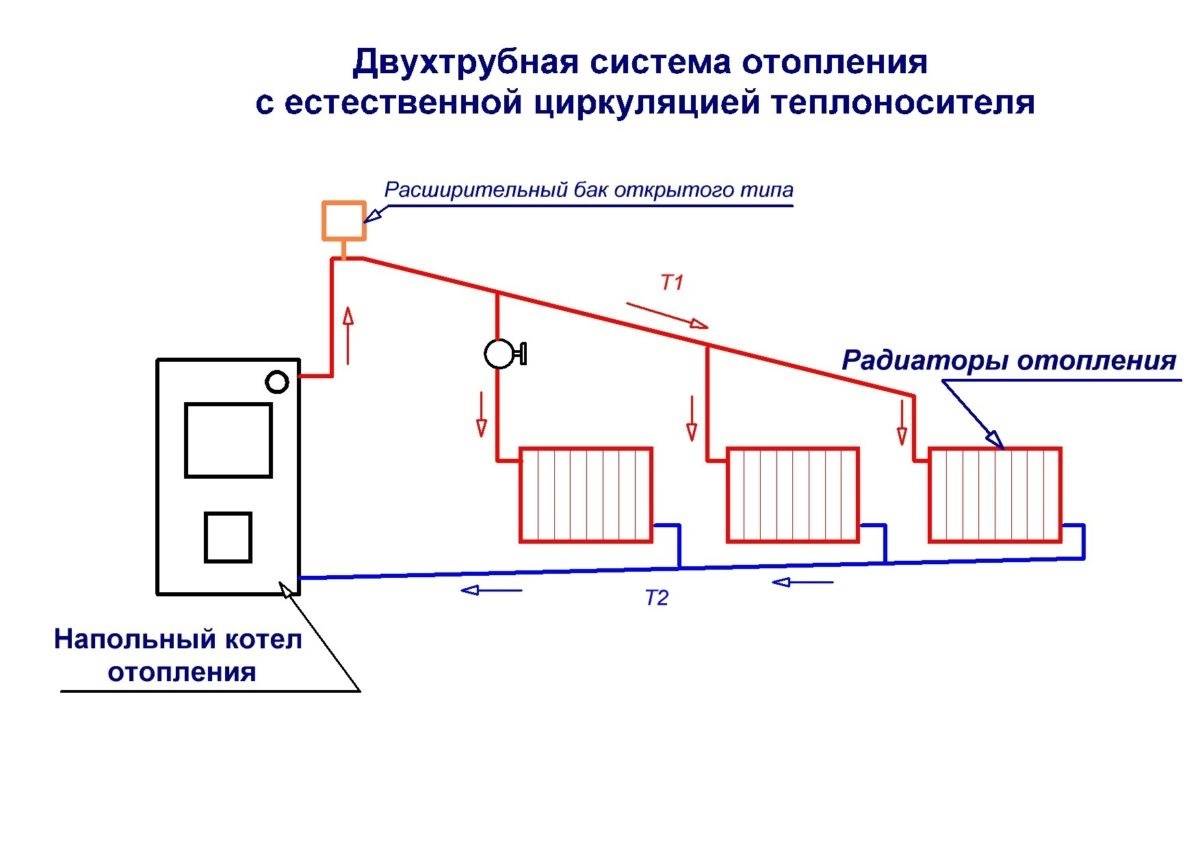

Двухтрубная
Двухтрубная система характеризуется тем, что к каждому радиатору подходят две трубы: одна доставляет горячий теплоноситель от стояка подачи, другая отводит охлаждённую воду в стояк обратки.
- Сбалансированность всех батарей по температуре.
- Радиатор можно заменить без отключения котла.
Минусы:
- Увеличенный расход труб.
- Трудоёмкость монтажа.
С верхней подачей
Горячая вода подаётся от котла вверх по вертикальному стояку на чердак или под крышу, откуда разводится по лежакам к вертикальным радиаторным веткам (как однотрубным, так и двухтрубным). Пройдя радиаторы, охлаждённый теплоноситель собирается в обратку и поступает в котёл.
С нижней подачей
При нижней подаче нагретый теплоноситель поступает в радиаторные ветки снизу вверх. Трубопроводы подачи и обратки прокладываются рядом друг с другом на уровне пола.
Внимание! Такая система не загромождает помещение обилием труб, но требует установки кранов Маевского на каждый радиатор для выпуска воздуха. Достоинства:
Достоинства:
- Простота монтажа.
- Долговечность.
- Для циркуляции не требуется электроэнергия.
- Система саморегулирующаяся – скорость теплоносителя зависит от температуры в комнатах.
Недостатки:
- Подходит не для всех помещений – нужен чердак, где ставится расширительный бак и прокладываются горизонтальные трубы.
- Требует как можно более низкого расположения котла – в приямке или подвале.
- Медленный нагрев при запуске.
- Непрезентабельный внешний вид (железные трубы большого диаметра, чугунные радиаторы).
- Малый радиус действия – не более 30 метров от котла.
- Невозможность использования антифриза из-за ядовитости испаряемых паров.
Защита системы от воздуха
Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков. В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.
Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства
- Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
- Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
- Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
- Запустить насос.
Если в доме радиаторы алюминиевые, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.
Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха
В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха. На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.
Критическими точками в контуре отопления являются перегибы труб и верхние точки системы, поэтому приспособления для отхода воздуха монтируют в этих местах. В закрытом контуре применяют краны Маевского или автоматические поплавковые клапаны, позволяющие осуществлять воздухоотвод без участия человека.
В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит. В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.
Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение
Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.
Варианты разводки трубопровода в системе
От схемы расположения отопительных приборов и соединяющих труб зависит эффективность, экономичность и эстетичность системы теплоснабжения. Выбор разводки определяется исходя из конструктивных особенностей и площади дома.
Специфика однотрубной и двухтрубной схем
Нагретая вода поступает к радиаторам и обратно в котел разными способами. В одноконтурной системе теплоноситель подается через одну магистраль большого диаметра. Трубопровод проходит через все радиаторы.
Преимущества однотрубной системы с самоциркуляцией:
- минимальный расход материалов;
- простота монтажа;
- ограниченное количество труб внутри жилого помещения.
Основной недостаток схемы с одной трубой, выполняющей обязанности подачи и обратки, заключается в неравномерном прогреве радиаторов отопления. Интенсивность нагрева и теплоотдача батарей падает по мере их отдаленности от котла.
При длинной цепочке разводки и большом количестве радиаторов последняя батарея может оказаться совершенно неэффективной. «Горячие» приборы отопления рекомендуется устанавливаться в комнатах северной стороны, детских и спальнях
Двухтрубная схема отопления уверенно отвоевывает позиции. Радиаторы соединяют обратный и подающий трубопровод. Между батареями и источником тепла образуются локальные кольца.
- все отопительные приборы равномерно разогреваются;
- возможность регулировки нагрева каждого радиатора отдельно;
- надежность эксплуатации схемы.
Двухконтурная система требует больших вложений и трудозатрат. Выполнить монтаж двух веток коммуникаций по строительным конструкциям будет сложнее.
Двухтрубная система легко балансируется, обеспечивая подачу теплоносителя одинаковой температуры во все приборы отопления. Комнаты помещения прогреваются равномерно
Верхняя и нижняя подача теплоносителя
Зависимо от места размещения магистрали, подающей горячий теплоноситель, различают верхнюю и нижнюю подводку.
В открытых системах отопления с верхней разводкой нет необходимости в использовании устройств для отвода воздуха. Излишки его сбрасываются через сообщающуюся с атмосферой поверхность расширительного бачка (+)
При верхней разводке теплая вода поднимается по главному стояку и через разводящие трубопроводы передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.
Достаточно практична система теплоснабжения с нижней разводкой. Подающая труба размещается внизу, рядом с обраткой. Движение теплоносителя в направлении снизу вверх. Вода, пройдя через радиаторы, по обратному трубопроводу направляется в нагревательный котел. Батареи оборудуются кранами Маевского для удаления воздуха из магистрали.
В системах отопления с нижней разводкой возникает необходимость в использовании устройств для отвода воздуха, простейшим из которых является кран Маевского
Вертикальные и горизонтальные стояки
По типу положения магистральных стояков различают вертикальные и горизонтальные способы разводки трубопровода. В первом варианте радиаторы всех этажей подключаются к вертикально расположенным стоякам.
Вертикальную разводку используют при обустройстве домов в два, три и более этажа с чердачным помещением, в пределах которого можно проложить и утеплить трубопровод (+)
Особенности «вертикальных» систем:
- отсутствие воздушных пробок;
- подходит для теплоснабжения высотных построек;
- поэтажное подключение к стояку;
- сложности установки квартирных теплосчетчиков в многоэтажных домах.
Горизонтальная разводка предусматривает подключение радиаторов одного этажа к единому стояку. Преимущество схемы – для устройства используется меньше труб, стоимость установки ниже.
Горизонтальные стояки, как правило, применяются в одно- и двухэтажных помещениях. Обустройство системы актуально в панельно-каркасных домах и жилых зданиях без простенков
Виды открытых систем
Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:
- с помощью естественной циркуляции;
- искусственным побуждением от насоса.
В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.
Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.
Примечание. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб.
С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.
Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.
Примечание. Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на параллельной байпасной линии.
Как работает отопление по однотрубной схеме
В такой схеме отопления входящие и выходящие патрубки теплоприборов присоединяются к подающей линии. Функцию обратки выполняет участок теплосистемы, идущий от последнего отопителя к котлу или бойлеру.
Работает одноконтурная конструкция следующим образом:
- Отопительная жидкость нагревается в котлоагрегате и поступает первый радиатор.
- Затем она перетекает во второй, третий и доходит до конца линии.
- Остывший носитель возвращается обратно в котел.
Чем дальше батарея расположена от источника нагрева, тем она холодней. Особенно сильно это ощущается в домах с большим числом отопителей. Поэтому в крупных зданиях устанавливают другие, более сложные тепловые конструкции с двумя контурами – подающим и обратным.
Что такое открытая система отопления?
Система отопления открытого типа отличается тем, что в контуре нет избыточного давления, которое создается искусственно. Как правило, там используется расширительный бак открытой разновидности. Он располагается в наивысшей точки разводки и компенсирует расширение жидкости при ее нагреве. Такой бачок одновременно выполняет функции воздухоотводчика, удаляя скопившиеся в жидкости газы. Кроме этого, вода, постоянно присутствующая в баке, защищает контур от попадания воздуха.
Принцип работы, преимущества и недостатки
Если решено делать отопление открытого типа, то в качестве теплоносителя может использоваться только вода. Если в контурах с принудительной циркуляцией за движение жидкости отвечает насос, то при естественной циркуляции используются принципы термодинамики. Вода по трубам движется за счет разной плотности холодной и горячей среды, а также за счет уклона труб.
Излишки разогретого теплоносителя попадают в открытый расширительный бак. Благодаря ему автоматически стабилизируется давление.
Работа всей системы подразделяется на два этапа:
- подача жидкости от котла к батареям;
- обратная подача теплой жидкости в расширительную емкость, где она остывает и после этого попадает в котел.
Преимущества отопления открытого типа:
- Основное достоинство – надежность. Кроме котла, в таком контуре просто нечему выходить из строя. Срок службы такого отопления растягивается на десятилетия.
- Схема открытой системы отопления достаточно простая. Она легко монтируется благодаря отсутствию сложных узлов.
- Контур не нуждается в предварительной настройке и отладке. После заполнения водой труб просто включают котел. Пока он работает, жидкость циркулирует, если котел выключили, ток жидкости останавливается.
- При работе с естественным движением воды нет никаких вибраций и шумов.
- Открытая система отопления с циркуляционным насосом считается универсальной. Ничто не мешает дополнить обычную разводку насосом. При перебоях с подачей электроэнергии перевод системы в энергонезависимый режим происходит переключением кранов.
- Благодаря саморегулирующемуся отоплению в помещении постоянно поддерживается оптимальная комфортная температура.
Среди недостатков стоит назвать следующее:
- Отопление открытого типа не подходит для использования в большом доме, потому что при удалении от котла на 30 м в контуре создается статическое равновесие, что недопустимо.
- Инертность системы – еще один недостаток. Она очень долго запускается в работу из-за необходимости создания природного тока жидкости, что сложно при значительном объеме воды в отопительном контуре.
- Для сборки понадобятся трубы разного диаметра, в том числе и большого, а также всевозможные переходники и другие дополнительные материалы.
- Необходимость создания определенного уклона трубопровода. В некоторых домах это просто невозможно сделать.
- Расширительный резервуар нужно устанавливать только на чердаке, поэтому это помещение приходится хорошо утеплять, чтобы защититься от замерзания воды.
- В ходе работы открытого отопления теплоноситель постоянно испаряется, поэтому нужно следить за его уровнем. Для решения этой проблемы используют слой масла на поверхности воды в расширительной емкости или устанавливают поплавковый клапан.
- Открытая система отопления с насосом во время работы издает шум и вибрации.
- Из-за контакта теплоносителя с воздушной средой он насыщается кислородом, что приводит к коррозии труб, радиаторов и фитингов.
Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.
Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
