Сливная яма из покрышек своими руками: пошаговая инструкция по обустройству

Варианты выгребной ямы из покрышек

Внимание. При высоком уровне залегания грунтовых вод стоит выбрать другой вариант утилизатора, яма из покрышек не оправдает себя

Так же стоит обратить особое внимание на тот факт, что объем конструкции рассчитан на 1-2 постоянно проживающих человека

Выгребная яма из автомобильных покрышек идеальный вариант для дачи или не большого дома с временным или сезонным проживанием

Так же стоит обратить особое внимание на тот факт, что объем конструкции рассчитан на 1-2 постоянно проживающих человека. Выгребная яма из автомобильных покрышек идеальный вариант для дачи или не большого дома с временным или сезонным проживанием

Выгребная яма из автомобильных покрышек идеальный вариант для дачи или не большого дома с временным или сезонным проживанием

Выгребная яма из автомобильных покрышек идеальный вариант для дачи или не большого дома с временным или сезонным проживанием.

Как выбрать место для ямы

1. Учитывая возможность нарушения герметизации, сточный накопитель обустраивается минимум в 30 метрах от источника воды.
2. Обязательно наличие свободного доступа для обслуживающей спецтехники.
3. От забора 2 метра.
4. От жилого строения минимум 5 метров, максимум 10 метров.

Как сделать сливную яму из покрышек своими руками

Прежде чем приступить к работе следует подготовить материал и инструменты:

1. Покрышки. Не обязательно покупать новые покрышки, можно в любом шиномонтаже приобрести б/у. Стоят они не дорого 50 -200 руб за штуку, зависит от диаметра. По статистике достаточно 10 изделий.
2. Лопата
3. Ведро и веревка, для поднятия почвы из ямы
4. Лестница
5. Труба для вентиляции
6. Пластиковая труба с перфорацией

7. Герметик

8. Скобы, болты, проволока и т.п. все, чем можно произвести соединение покрышек.
9. Садовый бур
10. Любые инструменты, для резки грубой и толстой резины.
11. Дренаж (щебень, гравий, песок)
12. Инструмент для измерения метража
13. Сетка с мелкими ячейками

Монтаж

На выбранном месте вырывается котлован, диаметром больше покрышек на 10-15 см, глубиной в соответствии с количеством изделий плюс насыпь из природного фильтра. Последняя (верхняя) покрышка должна быть чуть выше уровня почвы.

Дно выравнивается и по центру делается шахта, при помощи бура, которая должна пересечь водоносный слой.

Когда котлован готов, выкапывается траншея под канализационные трубы. Главное соблюсти уклон при прокладке, чтобы обеспечить самотек.

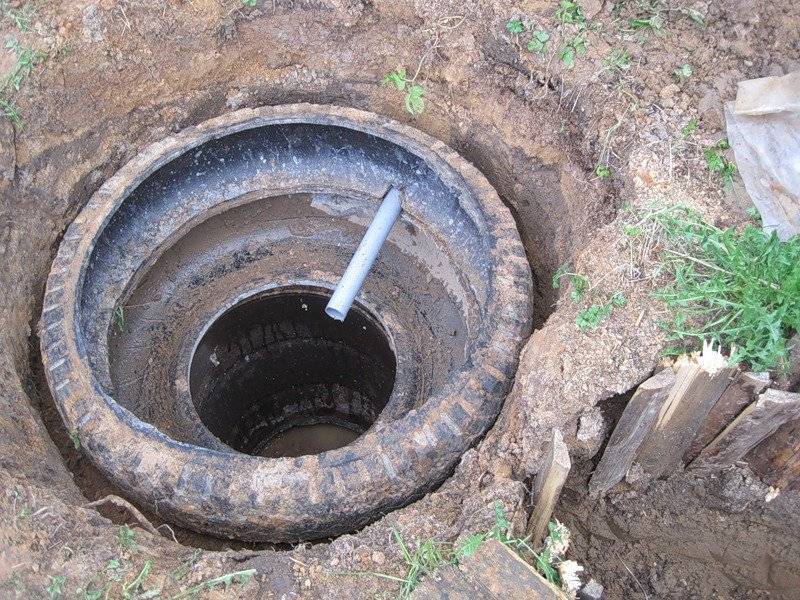

В шахту погружается труба с перфорацией. Оставляется метр свободной трубы. Этот отрезок обматывается мелкоячеистой сеткой вместе с отверстием, что послужит фильтром и поможет избежать быстрого засорения перфорации.

На дно высыпается крупный щебень слоем толщиной в 30 см.

В траншее для трубопровода следует создать песчаную подушку.

https://

https://youtube.com/watch?v=bN5WMY2g194

Подготовка покрышек

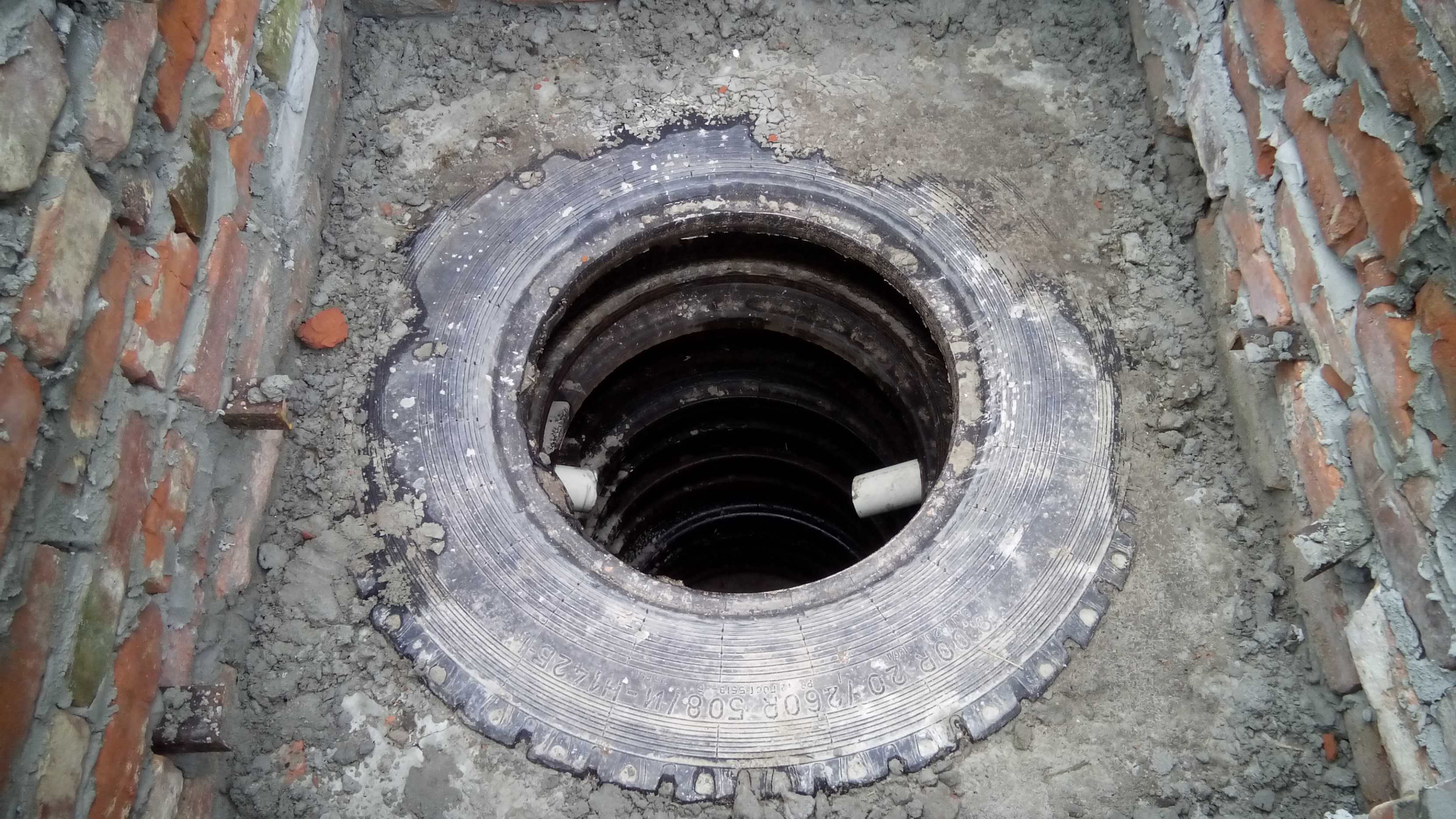

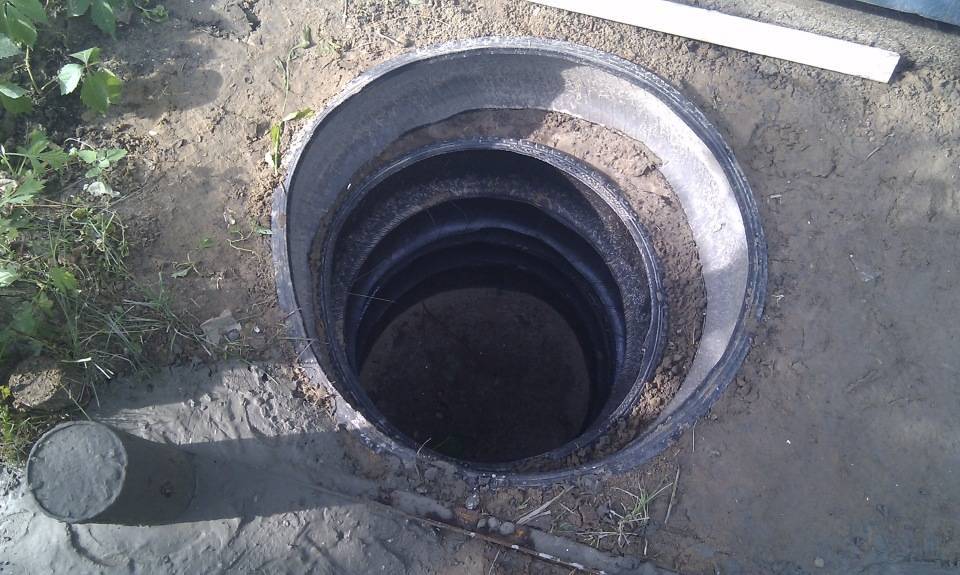

У шин срезается корд. На дно опускается первое «кольцо», наносится герметик, поверх устанавливается вторая покрышка, производится соединение болтами, металлическими скобами и т.п

По этой схеме монтируется каждая последующая камера. В последней или предпоследней покрышке делается отверстие под канализационную трубу.

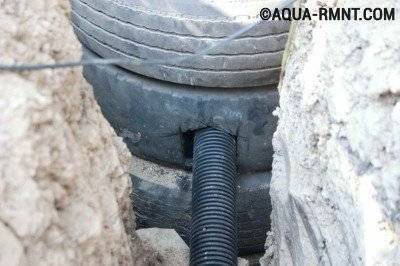

Прокладывается трубопровод, осуществляется соединение с колодцем

Важно соблюсти герметичность. После высыхания герметика, колодец можно обмотать рубероидом. Яма засыпается гравием или щебнем с землей

Закапывается канализационная труба. Колодец закрывается плотной крышкой из водостойкого материала с трубой для вентиляции. Колодец снаружи можно прикрыть дерном или произвести посев газонной травы. При необходимости люк поднимается вместе с растительностью

Яма засыпается гравием или щебнем с землей. Закапывается канализационная труба. Колодец закрывается плотной крышкой из водостойкого материала с трубой для вентиляции. Колодец снаружи можно прикрыть дерном или произвести посев газонной травы. При необходимости люк поднимается вместе с растительностью.

Выгребная яма готова.

Для обустройства ямы можно использовать покрышки от трактора, грузового автомобиля или легкового.

Выбор размера зависит от требуемого объема ямы.

Рекомендация. Хорошо обустраивать яму из тракторных шин. Они более жесткие, прочные и среднего диаметра.

Как определить нужный объем резервуара

Объем сливной ямы высчитывают по показателям суточного расхода воды. При этом учитывается, какое оборудование имеется в доме, сколько его, с какой интенсивностью оно эксплуатируется

Важно знать число постоянных жителей. Необходимо предусмотреть запас, если количество проживающих возрастает, или если хозяином задумана сливная яма для бани своими руками

Санитарные нормы обязательны для всех организаторов и пользователей слива.

1. Если в тридцати метрах от намеченного обустройства септика колодец, то делать слив запрещается.
2. Автономная канализация предусматривает обустройство септика с естественной очисткой сточной воды.
3. Устройство слива включает в себя нескольких камер. На дно первой оседают крупные и твердые взвеси. В других производится биопереработка стоков.

Отстойник для канализации своими руками сможет сделать каждый мужчина.

Для чего нужна дренажная скважина в баню и дом

Как только котлован обретает нужные очертания, особенно в глубину, следует приступить к бурению дренажной скважины. Бур внедряется в почву по центру ямы. Это необходимо для увеличения площади всасывания жидких отходов в грунт.

Эта затея выполняется следующим образом:

• садовым буром пробивается скважина как можно большей глубины;
• далее в скважину вставляется пластиковая труба с отверстиями для спуска воды;
• верх трубы на уровне около метра от донной поверхности накрывается полимерной сеткой для предохранения колодца от попадания в него твердых предметов;
• выгребная яма не должна заиливать грунт, а потому дно посыпается небольшим слоем щебенки (10 см).

Что можно сделать из автомобильных шин.

Сейчас в моду вошло украшение садовых участков при помощи старых колес, отслуживших свой век. Из них вырезают множество различных садовых поделок, скульптур, делают клумбы. Но резать покрышку, далеко не простое занятие, требующее огромных физических сил, часто мужских. Женщине самой, ну не совсем под силу. Я же предлагаю вам взять в руки обыкновенный серп, он (вот удивление!) продается еще во всех садовых магазинах. Пять минут – и огромное колесо превращается….

Да, еще не забудьте основание колеса зацементировать

А если еще шину покрасить – так и минибассейн готов, и полив растений обеспечен, и бочки покупать не надо.

Где лучше расположить сточную яму?

Монтаж сливного сборника необходимо планировать в таком месте, куда сможет легко подъехать ассенизаторская машина. Так как периодически содержимое из ямы необходимо будет откачивать.

Также выгребную яму из покрышек нельзя располагать рядом с водозаборными скважинами и колодцами с питьевой водой. Это делается для того, чтобы фекалии не попали в грунтовые воды, данное расстояние не должно быть менее 30-50 метров.

Дом с заглубленным фундаментом также создаст некоторую проблему при обустройстве стока. Расстояние до септика не должно быть меньше 5 метров, в противном случае возникает вероятность нарушения целостности стен. Если говорить простыми словами, то дом может «повести».

Минимальный отступ от забора должен составлять 2 метра. Оптимальный вариант расположения ямы в песчаном грунте – в этом случае можно реже вызывать ассенизаторов.

При расчете объемов руководствуются простой формулой: в среднем берется по 0,5 кубометра стоков на каждого пользующегося системой человека. Также учитывается, что уровень жидкости в полностью наполненной яме обязательно должен быть на 1 метр ниже уровня почвы. При несоблюдении этого требования отходы могут перелиться через край ямы, что приведет к появлению достаточно серьезных проблем.

Особенности сооружения выгребной ямы с переливом

Из автомобильных покрышек можно своими руками соорудить и более сложное канализационное устройство – сливную яму с переливом. Такой септик способен перерабатывать небольшие объёмы нечистот, тем самым уменьшая периодичность проведения очистки резервуара. Такое устройство подойдёт для домостроений, где не регулярно пользуются водой: дачи или загородные постройки, где люди находятся не постоянно. При этом сам процесс возведения сточной конструкции с переливом из покрышек выполняется строго в соответствии с определёнными этапами.

1. Вырывается яма в соответствии с предполагаемыми объёмами среднесуточных сточных вод.
2. На дне котлована под покрышками насыпается 20-30 см слой щебня.
3. Для увеличения объёма септика срезается внутренний обод покрышек.
4. В образованный из автомобильных скатов колодец устанавливается вертикальная бетонная труба с диаметром в 2 раза меньше основного резервуара. Высота такой трубы должна быть ниже ямы минимум на 15 см.
5. Нижний край трубы заполняют при помощи бетонной смеси, а в верхней части просверливается множество отверстий так, чтобы получилась сетка, через которую излишки стоков будут переливаться в основной резервуар.
6. В верхнем краю бетонного изделия также выполняется подключение канализационной трубы.

После завершения всех работ выгребную яму накрывают крышкой, после чего её можно использовать по прямому назначению.

Популярные варианты септиков

Септики, собранные из изношенных покрышек, бывают трех видов:

• С фильтрующей системой.
• С отстойником и фильтрующим (поглотительным) колодцем.
• С фильтрующей системой и дренажной трубой.

Выбирать конструкцию нужно исходя из объемов сточных вод. Для семьи из трех человек вполне подойдет септик из покрышек с фильтрующей системой. Если семья большая, то такой септик быстро придет в негодность из-за перегруженности, поэтому лучше выбрать вариант с отстойником и фильтрующим колодцем.

№1 — конструкция с фильтрующей системой

Это самый бюджетный способ для тех, кто своими руками замыслил сделать септик из покрышек. Для него достаточно вырыть котлован, подготовить дно и уложить колеса.

Принцип установки несложного сооружения для сточной очистки наглядно и понятно показан на картинке.

Вместительность и связанные с ней рабочие возможности септика будут зависеть от диаметра колес. Лучше брать от крупной техники

Принцип работы прост:

1. Стоки попадают в емкость.
2. Твердая нерастворимая составляющая стоков не проходит в землю и оседает на поверхности дренажного слоя из щебня.
3. Отфильтрованная вода уходит в землю через дренаж.

Минус сооружения в том, что этот вид предназначен для сбора и очищения только серых стоков: воды, загрязненной при приготовлении пищи, ее же из душевой с ванной, от стиральной и посудомоечной машин.

Переработка фекальных масс в подобной конструкции не производится.

Однако если устроить герметичное дно вместо дренирующего слоя и обеспечить герметичность соединения в стенках, этот вариант может служить накопителем для сбора всех видов стоков, которые предстоит регулярно откачивать.

Преимущество этой системы в ее простоте. В качестве обсыпки можно выбрать керамзит, песок и просто обычную землю. К недостаткам относится быстрое образование на дне емкости тягучего илового остатка, который со временем затруднит отток жидкости.

Если это произойдет, придется откачивать септик и чистить дно с последующей заменой гравия. Такой септик нельзя располагать близко от зданий или погребов.

№2 — сооружение с отстойником и фильтрующей системой

Этот вариант сложнее предыдущего, но и долговечнее. Конструкция состоит из двух емкостей. Одна служит для отстаивания сточных вод, а другая для их фильтрации перед попаданием в землю.

От предыдущего варианта этот отличается наличием отстойника с герметичным дном. В нем поступившие по канализационной трубе стоки отстаиваются. Нерастворимая составляющая оседает на дне, а жидкая перемещается в поглотительный колодец для доочистки путем фильтрации через дренажный слой щебня

Принцип работы:

• Сточные воды сливаются по трубе в первую емкость.
• Крупные фракции оседают на дне отстойника.
• Легкие фракции вместе с жидкой составляющей попадают по смежной трубе в фильтрующий колодец.
• Жидкие стоки проходят систему фильтрации из гравия и песка, а затем уходят в землю. На дне поглотительного колодца оседают легкие фракции.

Эта конструкция септика из старых автопокрышек самая экологически чистая и экономически выгодная. Откачку из нее нужно будет проводить не чаще 4-5 раз в год. При этом если септик постоянно используется, его ненужно дополнительно утеплять.

№3 — септик из шин с дренажной трубой

Это не самая удачная конструкция. Наличие дренажной трубы не играет особой роли в работе системы.

В трубе необходимо просверлить отверстия. Для этого нужно использовать дрель со сверлом, соответствующим материалу трубы. Не забывайте охлаждать сверло, иначе оно нагреется и станет хрупким

Принцип работы этой системы самодельного септика:

• Стоки попадают в емкость.
• Нерастворимые нечистоты оседают на щебне.
• Отфильтрованная вода уходит в землю через дренажную трубу и щебень.

Назначение дренажной трубы состоит в том, что чтобы уводить воду, минуя забитое илом дно. Но она также быстро им забивается и служит недолго.

Специфика конструкции

Этот вариант обустройства слива стоков самый доступный. Даже если нет собственных автомобильных покрышек, то купить их по минимальной цене (б/у) несложно. Канализация из покрышек имеет такие преимущества:

• Простота монтажа. Сделать все работы собственноручно легко. Более того, не нужна спец.техника для погружения колес в яму, даже если они тяжелые, то перекатить и поместить на отведенное для них место получится самостоятельно.
• Для создания ямы подойдут шины любого размера и диаметра, желательно чтобы они по габаритам были приблизительно одинаковые.
• Доступность материалов.
• Срок эксплуатации – до 15 лет.

Недостатков конструкция также не лишена и их перед монтажом стоит изучить. А именно:

• В сравнении с фабричными установками срок эксплуатации в разы меньше.
• Герметичность конструкции под сомнением.
• Яму нужно максимально отдалять от источника питьевой воды.
• Часто возникает неприятный запах.
• Ремонтировать покрышки сложно, точнее бессмысленно.
• Специфическая конфигурация вызывает сложности при чистке ямы.
• Резина не рассчитана на использование в качестве хранилища агрессивных химических отходов, также она часто страдает от давления почвы.
• Такие ямы нельзя строить на местности с высоким залеганием грунтовых вод.

Облагораживаем люк выгребной ямы

Крышка выгребной ямы часто выглядит инородным телом на фоне зеленой лужайки и клумб с цветами. Поэтому многие стараются ее чем-то замаскировать. Существует много вариантов, но выбирать нужно такой, чтобы и дизайн участка не пострадал, и в случае необходимости декор легко можно было убрать.

На люк можно поставить искусственный камень в виде валуна или мелких камней, из которых выложена горка. В продаже есть камни с углублением, куда высаживают цветы.

Крышки для люков изготавливают стандартных размеров. Выбрав дизайнерское изделие, вы решите вопрос с маскировкой люка очень просто

Можно украсить люк при помощи декоративной крышки. Особо красиво смотрятся изделия, изготовленные из полимерно-песчаного состава. Расцветка у них самая разная. Иногда их поверхность имитирует различные материалы. Есть крышки со скульптурными изображениями в виде пней, муравейников, животных, персонажей из мультфильмов.

Особенности монтажа системы

Выбрав место для сооружения, нужно определиться с его объемом. Обычно считается, что он должен быть равен как минимум троекратному размеру суточных стоков. Исходя из этого, рассчитывается примерная глубина сооружения. Чаще всего она равна высоте 5-7 покрышек.

Учитывая, что шины могут быть самыми разными, как от легковых машин, так и от мощной сельскохозяйственной техники, варьируется и объем конструкции.

При укладке покрышек в яму их можно скреплять друг с другом, тогда конструкция будет прочнее

Работы ведутся поэтапно:

Разметка. Берется покрышка, предназначенная для первого колодца, и укладывается на землю. По ней размечаются размеры будущего колодца. На некотором расстоянии укладывается покрышка, предназначенная для второй емкости. Она может быть большего диаметра, поскольку объем второго колодца должен быть больше. По ней так же проводится разметка. Затем выкапывается яма нужного размера под обе емкости.

Обустройство дна колодцев. Оно не должно пропускать нечистоты в грунт. Поверхность можно забетонировать или обустроить так называемую «глиняную заглушку», шириной в 20-25 см.

Подготовка шин. В каждой из покрышек при помощи электролобзика аккуратно снимается верхняя часть. После монтажа такие детали образуют колодец с более ровными стенками, что помешает нечистотам на них задерживаться.

Монтаж покрышек. Шины укладываются одна на другую. При этом для прочности соединения можно их попарно прокалывать и связывать проволокой. Каждый стык и шов тщательно промазывается герметиком. Между колодцами на высоте примерно 2/3 от дна должна быть вставлена переходная труба, под которую выпиливается отверстие. В верхней части первого колодца так же выпиливается отверстие под канализационную трубу, протянутую от дома.

Укладка трубы между колодцами. Для этих целей подойдет обычная пластмассовая канализационная труба. Так же вставляется и закрепляется внутри отверстия конструкция, подводящая стоки из дома.

Засыпка ямы. Для этих целей можно использовать песок или грунт, который был вынут при копке ямы

Производится операция осторожно, чтобы не повредить целостность сооружения. Обустройство крышки. Колодцы обязательно закрываются крышками, желательно, чтобы материал, из которого они изготовлены, не подвергался гниению

Колодцы обязательно закрываются крышками, желательно, чтобы материал, из которого они изготовлены, не подвергался гниению

Обустройство крышки. Колодцы обязательно закрываются крышками, желательно, чтобы материал, из которого они изготовлены, не подвергался гниению.

Конструкция готова к эксплуатации.

Переливная труба между емкостями монтируется в выпиленное в покрышках отверстие

Главное достоинство такого варианта – дешевизна и простота в монтаже. Существуют, однако, и недостатки:

• Небольшое количество сточных вод, которые она может переработать.
• Довольно высокий риск заражения почвы нечистотами, поскольку сложно добиться от покрышек полной герметичности.

Также, собираясь обустроить такой септик из покрышек своими руками, нужно понимать, что сооружение относится к классу септиков-накопителей, поэтому требует откачки скопившейся жидкости.

Некоторые владельцы загородных строений предпринимают попытки обустроить полноценный трехкамерный септик из шин. Однако стоит заметить, что хотя технически это вполне возможно, покрышки – не лучший материал для подобных конструкций. Вряд ли удастся обеспечить необходимую для эффективной работы септика герметичность. Кроме того, соединенные между собой шины в результате сезонных температурных колебаний почвы могут постепенно сдвигаться, что еще больше нарушает герметичность каждой камеры. Как септик-накопитель конструкция из покрышек служит очень хорошо, позволяя пользоваться благами цивилизации даже вдали от города.

Правила и периодичность очистки

Выгребную яму из колес периодически необходимо очищать. Сделать это можно несколькими способами. Каждый пользователь выбирает для себя оптимальный вариант.

Как очистить сливную яму из покрышек

Всего существует несколько проверенных и популярных способов очистки сливных ям:

1. Вычерпыванием ведром на веревке. Это процесс длительный, трудный и не самый приятный. Но здесь не нужна помощь посторонних, и не потребуется тратить деньги.
2. Откачиванием дренажным насосом. За работой насоса постоянно необходимо следить, и надо придумать, куда девать сточные воды.
3. Ассенизационной машиной. Это самый простой, удобный, но и затратный вариант. Главное, чтобы на участке имелся удобный подъезд для техники.
4. С помощью биологических препаратов, которые можно приобрести в любом садовом магазине.

В заключение стоит отметить, что самостоятельно сделать сточную яму из старых покрышек довольно легко и просто. Главное, запастись свободным временем, расходными материалами и необходимым инструментом. Следуя подробной инструкции специалистов, даже новички в этом деле, смогут сделать надежную яму для сточных вод, которая максимально повысит комфорт проживания на даче.

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Галерея изображений Фото из Выгребная яма — простейший вариант накопительного канализационного пункта, который в последнее время чаще всего сооружается из бетонных или ж/б колец

Объем выгребного канализационного колодца рассчитывается, исходя из численности проживающих в доме людей. Широкий сортамент колец позволяет выбрать их для устройства накопителя любого объема

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строят путем последовательной установки колец друг на друга

Кольца для возведения выгребного канализационного колодца могут устанавливаться с применением строительной техники или вручную

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим дном. В такой системе отстоявшаяся сточная вода утилизируется в грунт, благодаря чему ассенизаторов вызывают гораздо реже

При увеличении составляющих независимой канализационной системы степень очистки сточной воды увеличивается. В таких сооружениях две первых камеры с герметичным дном, третья — с фильтрующим

Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них снабжается собственным люком для обслуживания

Выгребные ямы из бетонных колец засыпают до самого люка. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребной накопитель из бетонных колец

Канализационный объект для большой семьи

Модульный принцип возведения

Использование средств малой механизации

Организация выгребной ямы с переливом

Трехнамерный канализационный объект

Установка люка над канализационным колодцем

Канализационные колодцы на загородном участке

Все разновидности выгребных ям можно разделить на две категории:

• герметичные накопительные емкости;
• сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако он приемлем только для переработки серых стоков и при его устройстве необходимо учитывать ряд факторов:

• соблюдение санитарных норм;
• тип грунта;
• наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений для организации выгребных ям: строят сооружения из кирпича, шин, бетона. Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.
