Как выбрать кабель ПВ-3
Кабель выбирается исходя из следующих параметров:
- материал электрического проводника. Преимущество отдается медным проводникам, которые, в отличие от алюминиевых, более гибкие и не подвержены коррозии при взаимодействии с воздухом;
- размер сечения жилы. Медный сердечник требует меньшей площади поперечного сечения, чем алюминиевый. Кабель следует выбирать исходя из нагрузки, с которой он будет работать. Подбор диаметра сечения можно производить через специальные таблицы.
И, наконец, выбор марки проводки очень важен, поэтому следует внимательно изучить маркировку, которая предоставит информацию об основных свойствах продукта
Основные производители
Приобретая электромонтажные и электромонтажные изделия, важно получить заданные параметры, которые обеспечат номинальные условия эксплуатации системы. В противном случае может возникнуть проблема недостаточного сечения или несоответствия климатических характеристик, когда подключенный провод или кабель начнет перегреваться и привести к возгоранию линии
Поэтому так важно покупать PV3 только у проверенных производителей. Среди созданных заводов следует выделить следующие:
- Кабель Alliance TD;
- Специальный кабель;
- Москабельмет;
- Межрегиональная торгово-производственная компания.
Инструкция по выбору кабеля
Чтобы выбрать кабель для сети, нужно определиться с несколькими параметрами: сечение, материал, марка. Самые распространенные материалы — медь и алюминий. Медь имеет лучшую проводимость и не подвержена коррозии. Алюминий — мягкий материал; кабели с сильными изгибами имеют тенденцию быстро ломаться. При контакте с воздухом алюминий быстро окисляется и на поверхности образуется оксидная пленка. Такая пленка плохо передает сигнал тока и обеспечивает ненадежный контакт.
Параметр, определяющий сечение, — это диаметр (d). При малых значениях тока используется медная жила диаметром более 1 мм2, алюминиевая жила — 2 мм2. При работе с большими токами диаметр выбирается исходя из мощности сети. Выбор диаметра производится по таблице. 3 с учетом прокладки кабеля через трубу или открытую.
Особенность монтажа ПВС для прокладки в земле и снаружи
Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы
В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.
Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.
Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

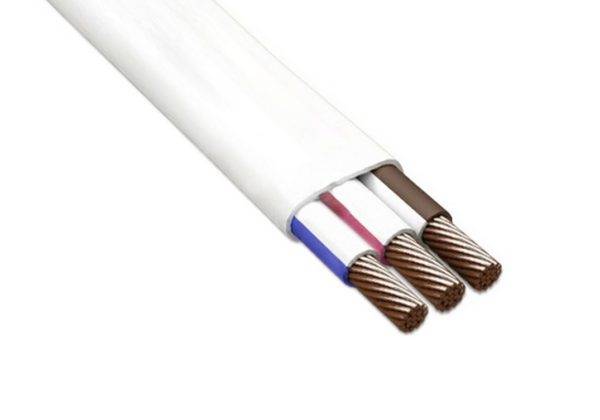

Поставки провода ШВВП
Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта
Маркировка проводов | Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска. |
Маркировка на оболочке шнура ШВВП | При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования. |
Ярлык на бухте кабеля | При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления. |
Этикетка на бухте провода | По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке. |
Предыдущая РазноеЭлектротехника для чайников. Как научиться разбираться в электрике: уроки для начинающих Следующая РазноеАвтоматический выключатель — от чего защищает и как он устроен
Особенность монтажа ПВС для прокладки в земле и снаружи
Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы
В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.
Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.
Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 046 «Кабельные изделия»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 42-2012 от 15 ноября 2012 г., приложение N 22.1)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97
Сокращенное наименование национального органа по стандартизации
4 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60228:2004* Conductors of insulated cables (Токопроводящие жилы изолированных кабелей) путем изменения содержания отдельных структурных элементов и внесения дополнительных положений. Дополнительные положения и измененные фразы, слова, показатели и/или их значения выделены в тексте полужирным курсивом**. Разъяснение причин внесения дополнительных положений и изменения фраз, слов, показателей и/или их значений приведено во введении.
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей.
Международный стандарт IEC 60228:2004 разработан техническим комитетом ТС 20 «Электрические кабели» Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальный экземпляр международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями классификации кабельной продукции в странах СНГ.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1269-ст межгосударственный стандарт ГОСТ 22483-2012 (IEC 60228:2004) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
ВНЕСЕНА поправка*, опубликованная в ИУС N 2, 2015 год
* См. ярлык «Примечания».
Поправка внесена изготовителем базы данных
Как класс гибкости провода определяет его применение
Класс гибкости кабеля — это одна из его важнейших характеристик. Она обязательно учитывается при проектировании нового оборудования или электрификации зданий. От этого параметра зависит, насколько сложно рабочим будет укладывать кабель в траншею или лоток, и как он будет справляться с механическими воздействиями и вибрацией.
Виды проводов с точки зрения гибкости
Если вскрыть стену и посмотреть на идущий к розетке проводник, то можно отметить, что он жесткий и хорошо запоминает форму. Такой кабель предназначен для работы в зафиксированном положении. Он непригоден для частых сгибаний.
Перед тем как узнать о классах гибкости, необходимо уточнить, что по условиям монтажа проводники делятся на 2 группы:
- Для неподвижного соединения. Такие проводники во время работы находятся в одном неподвижном состоянии. Например, зашпаклеванная квартирная проводка или обмотка электрического двигателя.
- Для подвижного соединения. Их допустимо применять в условиях периодических деформаций или вибрации. Например, автомобильная проводка, кабели зарядных устройств, блоков питания или обычных бытовых удлинителей.
Классификация кабелей по гибкости
Гибкость проводов регламентируются ГОСТ 22483-2012. Согласно этому документу, любые кабельные жилы подразделяются на 6 видов. С их перечнем можно ознакомиться в таблице.
| Класс гибкости жилы | Описание из ГОСТ 22483-2012 |
|---|---|
| 1 | Однопроволочные и многопроволочные токопроводящие жилы большого сечения. Провод марки ПВ-1. Жесткий. По строению больше напоминает толстую проволоку в изоляции. |
| 2 | Многопроволочные провода марки ПВ-2. Более гибкие, чем класс 1. |
| 3 | Многопроволочные тоководы, чья гибкость превышает класс 2. Проводники марки ПВ-3. Состоят из множества тонких монолитных жил. |
| 4 | Многопроволочные жилы, более гибкие, чем в классе 3. Обычно это кабели марки КГ. Состоят из десятков тонких проводников. |
| 5 | Гибкие тоководы. Марка провода ПВС. |
| 6 | Жилы, с гибкостью, превышающей класс 5. Марка КОГ. |
Следует отметить, что гибкость провода главным образом определяется толщиной составляющих его тоководов. Например, кабели повышенного класса 3-6 состоит из множества тонких медных жил малого сечения. Их диаметр не превышает 1 мм. Поэтому они легко поддаются на изгиб и не переламываются от деформации.
Кабели 1-2 класса состоят из одной или нескольких толстых монолитных жил. Эти проводники бывают настолько толстыми, что даже группа людей не сможет согнуть их вручную. Для прокладки таких проводниковых изделий потребуется специальное установочное оборудование. Они пригодны только для использования в неподвижном состоянии.
Влияние строения и гибкости на толщину провода
Следует внести одно дополнение. Класс провода оказывает существенное влияние на его визуальную толщину. Поэтому нельзя сравнивать проводниковую продукцию сугубо по внешнему диаметру тоководов. И, тем более, по диаметру изоляции.
Например, имеется два проводника сечением 70 кв. мм. Первый относится к 1 классу гибкости, а второй к 5. Изделие пятой степени визуально будет выглядеть несколько толще, чем 1.
Все дело в строение тоководов. Класс 1 — это монолитный провод. Он выполнен из одиночной медной проволоки, и не содержит пустоты. Класс 5 выполнен в виде плетенки с медными проводниками. Они обладают круглым сечением. Поэтому между отдельными тоководами неизбежно образуются воздушные пустоты, которые визуально (но нереально) увеличивают конечное сечение провода.
Класс гибкости провода оказывает существенное влияние на способ его прокладки. Жесткие монолитные провода предназначены для использования в неподвижном состоянии. Мягкие многопроволочные можно использовать в подвижном оборудовании.
Выбирая кабель, не стоит полагаться на его диаметр. Сечение тоководов зависит не только от их внешних размеров, но и от строения. Поэтому все расчеты проводки необходимо проводить с учетом ее сечения, указанного в квадратных миллиметрах.
Технические характеристики
Технические характеристики провода МГШВ отличаются от привычных электрических проводов, в первую очередь размерным рядом сечений токопроводящих жил. Ниже представлена таблица сечений и номинального сопротивления жил провода:
| Площадь поперечного сечения ТПЖ, кв. мм | Номинальное сопротивление Ом/км |
| 0,12 | 155,1 |
| 0,14 | 140 |
| 0,2 | 87,2 |
| 0,35 | 57,1 |
| 0,5 | 37,2 |
| 0,75 | 25,4 |
| 1,0 | 19,1 |
| 1,5 | 13 |
Жилы с таким мелким сечением имеют и без того высокий класс гибкости, при этом позволяют делать соединения в стесненных условиях, с низкой вероятностью её повреждения.
Далее рассмотрим, в какой сети и в каких условиях может работать провод МГШВ.
- Номинальное напряжение – 380В для ТПЖ 0,12 кв. мм и 1000В для больших сечений, постоянного или переменного тока частотой до 10 кГц, а 500 и 1500В постоянного тока соответственно. Испытания проводятся кратковременной подачей напряжения 2000 В.
- Срок службы – 10-15 лет, при наработке не менее 10000 часов.
- Диапазон температур – от -50 до +70 градусов Цельсия (кратковременно до +150).
- Выдерживают синусоидальные вибрации частотой до 5000 Гц и механические воздействия.
- Атмосферное давление: пониженное до 0,000333 Па и повышенное до 295 кПа.
- Не поддерживает горение при одиночной прокладке.
- Электрическое сопротивление оболочки – 20 МОм при 20 градусах, а при 70 – 1 МОм.
- Электрическое сопротивление токопроводящих жил – для минимального сечения в 0,12 кв. мм – 155 Ом/км. Для максимального – в 1,5 кв. мм – 15 Ом/км.
Такие характеристики позволяют работать даже если на проводах иней, воздействует туман, роса, плесень, солнечные лучи, естественно, что в определенных пределах. При транспортировке и монтаже габаритных изделий вам будет важен вес провода МГШВ, ознакомьтесь с таблицей:
| Сечение, кв. мм | Масса, кг/км |
| 0,12 | 2,3 |
| 0,14 | 2,5 |
| 0,2 | 3,9 |
| 0,35 | 5,9 |
| 0,5 | 7,9 |
| 0,75 | 11,4 |
| 1,0 | 19,8 |
Провода специального назначения
Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.
Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.
Нестандартные силовые провода
РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.
ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.
ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.
Нестандартная декоративная проводка
Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.
Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.
К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.
Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.
Разновидности проводов
Различают несколько видов кабелей в зависимости от назначения. Соответственно, их характеристики будут существенно отличаться. Это:
- Силовые кабели.
- Провода.
- Кабели для передачи информации.
- Светодиодные и электролюминесцентные.
- Специальные виды.
Чтобы разобраться в назначении каждого из них, необходимо изучить их основные характеристики.
Силовые марки
К силовым кабелям относятся такие наиболее популярные изделия, как ВВГ, КГВВ и КОГ. Первый из них является гибким медным кабелем, состоящим из множества жил. Он оснащен изоляцией из материала ПВХ и обычно применяется для прокладывания электропроводки в различных помещениях. Это изделие хорошо зарекомендовало себя в самых разных условиях, например, высокой влажности или взрывоопасности. Ввиду своей многожильности ВВГ имеет повышенную гибкость, что позволяет использовать его в труднодоступных местах, требующих загибания провода.
КГВВ — контрольный гибкий многопроволочный медный кабель. Имеет модели с повышенным и высоким уровнем гибкости, способные выдержать 100 циклов сгибания/разгибания. Успешно используется в управленческих и силовых цепях.
Кабель многожильный особой гибкости КОГ имеет резиновое изоляционное покрытие, его жилы относятся к 5 классу и способны выдержать 10−12 тыс. циклов изгибов радиусом до 55 мм. Чаще всего этот кабель используют в подключении сварочных установок — как автоматических, так и полуавтоматов. Не боится влияния солнечного ультрафиолета и повышенной влажности.
Монтажные и передающие информацию
Среди проводов больше остальных распространены марки ПБПП (ПУНП) и ПБППг (ПУГНП). Они называются установочными, или по-другому — монтажными.
БПП (ПУНП) имеет плоское сечение, включает в себя две-три однопроволочных медных жилы с ПВХ изоляцией. Провода этой марки применяются в монтаже осветительных приборов, а также розеток и выключателей. Минимальный радиус сгибания составляет около десяти диаметров провода.
Как разновидность ПУНП существует провод с жилами из алюминиевой проволоки — АПУНП. Его гибкость немного меньше из-за особенностей материала, в остальном же характеристики не отличаются от ПУНП.
ПБППг (ПУГНП) — провод медный гибкий изолированный многожильный, отличается многопроволочными жилами, а следовательно, и гибкостью, о чем свидетельствует буква Г в обозначении. Радиус изгиба — не менее 6. Другие параметры совпадают с предыдущей разновидностью. ПУГНП существует только в медном варианте.
К кабелям для передачи информации относятся такие марки, которые способны передавать не только электроэнергию, но и энергоинформационные сигналы. Это всевозможные антенны — RG-59, RG-6, RG-58, а также серия РК 75; компьютерные витые пары, с помощью которых компьютеры соединены друг с другом и интернетом; провода для проведения телефонной линии.
Декоративные и специальные
Что касается светодиодных и электролюминесцентных проводов, то они используются в качестве силовых, выполняя к тому же декоративные функции. Есть и практическая сторона применения этих проводов — при повреждении сразу будет виден разрыв, так как светодиоды в этом месте перестанут гореть.
Медные многожильные кабели используются во множестве различных сфер жизни и промышленности. Они применяются в частных и многоквартирных домах, для прокладывания освещения на судах, дорогах и в шахтах, с их помощью подключают печи в пищевой, а также химической, сталелитейной и деревообрабатывающей промышленности, используют в сварочных работах и многих других областях. Кроме того, эти провода применяют для передачи информационных сигналов и декорации помещений как внешней, так и внутренней. Медные кабели имеют широкий диапазон температурного режима — от -60 до +600 градусов по Цельсию.
Расшифровка маркировки ПВС
Расшифровать ПВС достаточно просто:
- буква «П» указывается на то, что данное изделие является «проводом»;
- буква «В» обозначает, что жилы и оболочка защищены «поливинилхлоридной» (виниловой) изоляцией;
- «С» – кабель «соединительный» (предназначение).
Существуют другие варианты провода. Например, часто на прилавках магазинов можно встретить маркировку ПВСП. Многие ошибочно полагают, что речь идет об идентичном кабеле, хотя на деле жилы данной модели расположены параллельно друг другу. В результате провод получается овальным по сечению, а монтажники именуют его «плоским».
Любой кабель/провод должен иметь маркировку, расположенную на наружной поверхности. Помимо буквенных обозначений, на оболочке ПВС могут быть различные числа:
- первая цифра используется для указания количества жил, поэтому число будет всегда целым – 2, 4, 5, 8 и т. д.;
- вторая цифра обозначает площадь сечения отдельной жилы – 0,25, 0,75 и т. д. (измеряется в кв. мм).
Намного проще будет понять при рассмотрении примеров. Предположим, что вы увидели кабель с маркировкой ПВС 4×0,75. Расшифровывая значение, получаем «соединительный провод с поливинилхлоридной изоляцией и четырьмя жилами с сечением 0,75 кв. мм у каждой». Если на изделии указана маркировка ПВСП 2×2,5 то данный кабель является плоской разновидностью ПВС с двумя жилами и сечением по 2,5 кв. мм каждая.
Существует более сложная маркировка, когда на кабеле указывают «ПВС 4×0,5+1×1,0. В данном проводе имеются четыре жилы сечением по 0,5 кв. мм и одна дополнительная – 1,0 кв. мм.
Расшифровка и структура провода РКГМ
Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.
Расшифровка РКГМ
Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.
Расшифровка аббревиатуры проводов РКГМ
Итак:
- Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
- Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
- Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.
Класс гибкости провода
- Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
- Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.
Таблица сечений проводов РКГМ
После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.
Структура провода РКГМ
Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.
Итак:
- Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
- Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
- Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.
Нормы минимального сечения отдельных проволок для проводов РКГМ
- Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
- Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.
На фото: пример использования РКГМ для выводов двигателей
Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.
Зависимость толщины изоляции от сечения провода
- Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
- Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.
Силовые кабели
Передача трёхфазного тока от промышленных предприятий осуществляется с помощью силовых кабелей, в том числе и гибких с ПВХ изоляцией. Они используются для стационарной прокладки в электросетях, где номинальное переменное напряжение 0,66 кВ. 1-6 кВ в соответствии с ГОСТом 16442-80 для подключения нестационарных машин и механизмов.
Обратите внимание! Покрытие из поливинилхлорида обеспечивает невысокую стоимость, но и возможность применения при различных погодных условиях, так как специальные добавки к пластикату обеспечивают ему морозостойкость и жаростойкость. Маркировка представлена аббревиатурой ВВГ (винил-винил-голый)
В зависимости от особенностей снабжается дополнительными символами:
Маркировка представлена аббревиатурой ВВГ (винил-винил-голый). В зависимости от особенностей снабжается дополнительными символами:
- ВВГ-П — плоский кабель, ПВХ-изоляция и оболочка, без защитного покрова;
- ВВГнг(А) — круглый кабель, ПВХ-изоляция, ПВХ-оболочка пониженной горючести;
- ВВГ-Пнг(А) — плоский, ПВХ-изоляция, ПВХ-оболочка пониженной горючести;
- ВВГнг(А)-LS — изоляция, как и оболочка, из ПВХ, обладающей пониженной пожароопасностью, низким дымо- и газовыделением.
Вам это будет интересно Описание кабеля ВВГнг-LS
Силовые кабели выдерживают любые перепады температуры
Для защиты от механических повреждений при производстве кабеля используется броня, представляющая собой две стальные оцинкованные ленты или переплетённые стальные проволоки, необходимые чтобы изолировать сердечник от возможных механических повреждений.
Схема бронировки
Бронированные силовые кабели маркируются буквенным кодом ВБШ (винил-броня-шланг) с дополнительными символами, обозначающими особенность данного кабеля:
- ВБШв — кабель, бронированный двумя стальными оцинкованными лентами, с защитным шлангом из ПВХ;
- ВБШвнг(А) — бронирование двумя стальными оцинкованными лентами, защитный шланг из ПВХ пониженной горючести;
- ВБШвнг(а)-LS — бронированный оцинкованными лентами с ПВХ-изоляцией и защитным шлангом пониженной пожароопасности.
Обратите внимание! Дополнительно они могут маркироваться цифровым кодом, обозначающим количество жил и размер сечения, например, 4×1,5 — маркировка четырехжильного кабеля с сечением 1,5 мм²
